Đường ống hơi là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng trong công nghiệp

Steam Piping là một bộ phận quan trọng trong các hệ thống sản xuất sử dụng năng lượng nhiệt. Thiết bị này đảm nhiệm nhiệm vụ vận chuyển hơi nước từ nồi hơi đến máy móc, dây chuyền và các thiết bị tiêu thụ nhiệt. Một hệ thống Steam Piping được thiết kế đúng kỹ thuật không chỉ giúp cung cấp nhiệt ổn định mà còn hạn chế thất thoát năng lượng, giảm nguy cơ rò rỉ và đảm bảo an toàn trong quá trình vận hành.

Vậy Steam Piping là gì? Hệ thống này gồm những bộ phận nào và hoạt động theo nguyên lý ra sao? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

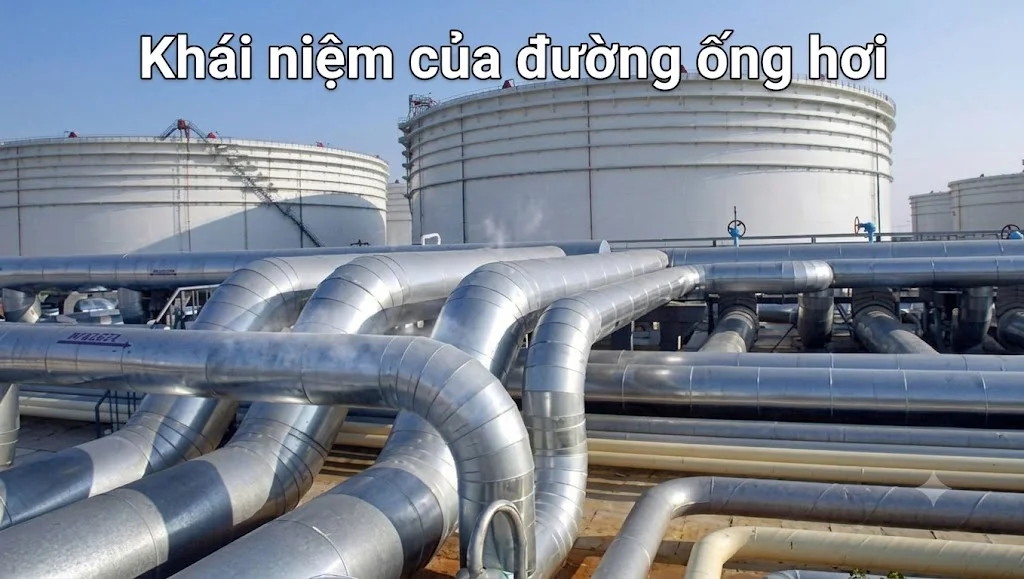

1. Đường ống hơi là gì?

Steam Piping (tiếng Anh là Steam Piping) là hệ thống gồm các đường ống dẫn, van công nghiệp, phụ kiện kết nối và thiết bị hỗ trợ, có chức năng vận chuyển hơi nước từ nguồn cấp như nồi hơi, lò hơi đến các thiết bị sử dụng nhiệt trong nhà máy.

Hơi nước được vận chuyển trong hệ thống có thể là hơi bão hòa hoặc hơi quá nhiệt, tùy thuộc vào yêu cầu công nghệ và điều kiện vận hành. Trong quá trình di chuyển, hơi mang theo năng lượng nhiệt đến các thiết bị như máy sấy, nồi gia nhiệt, bộ trao đổi nhiệt, thiết bị nấu và tuabin phát điện.

Steam Piping thường được chế tạo từ thép carbon hoặc thép không gỉ để đáp ứng yêu cầu về áp suất, nhiệt độ và độ bền cơ học. Ngoài ra, hệ thống còn được trang bị bẫy hơi, van giảm áp, van an toàn, đồng hồ đo áp suất và lớp bảo ôn nhằm hỗ trợ kiểm soát dòng hơi.

Khác với đường ống dẫn nước thông thường, Steam Piping phải chịu tác động đồng thời của nhiệt độ cao, áp suất và sự giãn nở nhiệt. Vì vậy, quá trình thiết kế, lựa chọn vật liệu, lắp đặt và bảo dưỡng cần được thực hiện theo các tiêu chuẩn kỹ thuật phù hợp.

2. Cấu tạo của hệ thống đường ống hơi

Một hệ thống Steam Piping công nghiệp hoàn chỉnh không chỉ bao gồm các đoạn ống dẫn mà còn có nhiều thiết bị phụ trợ. Mỗi bộ phận đảm nhận một chức năng riêng, phối hợp để đảm bảo hơi được vận chuyển ổn định và an toàn.

2.1. Ống dẫn chính

Ống dẫn chính là bộ phận quan trọng nhất, có nhiệm vụ đưa hơi nước từ nồi hơi đến các khu vực tiêu thụ nhiệt.

Vật liệu thường được sử dụng gồm thép carbon, thép hợp kim hoặc inox tùy theo điều kiện làm việc. Trong đó, ống thép carbon được sử dụng phổ biến trong nhiều hệ thống hơi công nghiệp nhờ khả năng chịu áp lực và nhiệt độ tốt khi được lựa chọn đúng cấp vật liệu.

Ống thép đúc SCH40 là một lựa chọn thường gặp trong các hệ thống đường ống, tuy nhiên không thể mặc định SCH40 phù hợp với mọi áp suất và nhiệt độ. Việc lựa chọn chiều dày ống cần căn cứ vào áp suất thiết kế, nhiệt độ, đường kính, vật liệu và tiêu chuẩn áp dụng.

2.2. Phụ kiện đường ống

Phụ kiện đường ống giúp liên kết các đoạn ống, phân nhánh và thay đổi hướng dòng hơi. Một số phụ kiện phổ biến gồm:

• Co ống: Dùng để thay đổi hướng dòng chảy, thường có các góc như 45° hoặc 90°.

• Tê ống: Dùng để chia dòng hơi thành các nhánh cấp đến nhiều thiết bị.

• Mặt bích: Tạo liên kết tháo lắp giữa đường ống với van hoặc thiết bị.

• Bu lông và đai ốc: Dùng để cố định các mối ghép mặt bích.

• Gioăng đệm: Tạo độ kín tại các vị trí kết nối, hạn chế rò rỉ hơi.

Các phụ kiện này cần có kích thước, vật liệu và cấp áp suất tương thích với đường ống chính.

2.3. Hệ thống van công nghiệp

Van công nghiệp giúp kiểm soát dòng hơi, điều chỉnh áp suất và đảm bảo an toàn cho hệ thống. Một số loại van thường được sử dụng gồm:

• Van cổng: Dùng để đóng hoặc mở dòng hơi tại các vị trí cần cô lập đường ống.

• Van cầu: Có thể sử dụng để điều tiết lưu lượng hơi theo yêu cầu vận hành.

• Van một chiều: Ngăn dòng hơi hoặc lưu chất chảy ngược trong những vị trí được thiết kế phù hợp.

• Van giảm áp: Giảm áp suất hơi đầu vào xuống mức phù hợp với thiết bị tiêu thụ.

• Van an toàn: Bảo vệ hệ thống khi áp suất vượt quá giới hạn cài đặt.

• Bẫy hơi: Tự động xả nước ngưng và khí không ngưng theo nguyên lý hoạt động của từng loại, đồng thời hạn chế thất thoát hơi sống khi hoạt động đúng điều kiện.

Trong đó, bẫy hơi là thiết bị đặc biệt quan trọng vì nước ngưng tích tụ trong đường ống có thể làm giảm hiệu quả truyền nhiệt và gây ra hiện tượng thủy kích.

2.4. Thiết bị đo lường và an toàn

Hệ thống Steam Piping cần được trang bị các thiết bị đo lường để theo dõi tình trạng vận hành.

Một số thiết bị thường gặp gồm:

• Đồng hồ đo áp suất: Giúp theo dõi áp suất hơi trong đường ống.

• Cảm biến nhiệt độ: Đo nhiệt độ tại các vị trí quan trọng.

• Van an toàn: Tự động xả áp khi áp suất vượt giới hạn cho phép.

• Thiết bị giám sát và điều khiển: Hỗ trợ theo dõi, cảnh báo và kiểm soát hoạt động của hệ thống.

Việc bố trí thiết bị đo lường phù hợp giúp người vận hành phát hiện sớm những dấu hiệu bất thường và xử lý kịp thời.

2.5. Lớp bảo ôn cách nhiệt

Lớp bảo ôn thường được bọc bên ngoài đường ống nhằm hạn chế thất thoát nhiệt ra môi trường. Một số vật liệu phổ biến gồm bông khoáng, bông thủy tinh và các loại vật liệu cách nhiệt chuyên dụng.

Ngoài nhiệm vụ tiết kiệm năng lượng, lớp bảo ôn còn giúp hạn chế nguy cơ bỏng khi người lao động vô tình tiếp xúc với bề mặt đường ống nóng.

Đối với những vị trí thường xuyên kiểm tra van, mặt bích hoặc thiết bị đo, cần sử dụng giải pháp bảo ôn phù hợp để thuận tiện cho công tác bảo dưỡng.

3. Chức năng chính của đường ống hơi

Steam Piping giữ vai trò quan trọng trong quá trình cung cấp và sử dụng năng lượng nhiệt tại các nhà máy. Những chức năng nổi bật gồm:

3.1. Truyền tải năng lượng nhiệt

Hơi nước có khả năng mang theo một lượng nhiệt lớn. Khi được vận chuyển qua đường ống, hơi sẽ truyền năng lượng đến các thiết bị tiêu thụ như máy sấy, nồi hấp, thiết bị gia nhiệt và bộ trao đổi nhiệt.

Nhờ đó, doanh nghiệp có thể sử dụng một nguồn nhiệt tập trung để phục vụ nhiều khu vực sản xuất khác nhau.

3.2. Thu gom và xử lý nước ngưng

Trong quá trình vận chuyển, Steam Piping thường bị mất nhiệt ra môi trường khiến một phần hơi nước ngưng tụ thành nước lỏng.

Nếu lượng nước ngưng không được xả đúng cách, chúng có thể tích tụ tại các vị trí thấp, gây giảm hiệu suất truyền nhiệt và làm tăng nguy cơ thủy kích. Vì vậy, hệ thống cần bố trí điểm xả nước ngưng, bẫy hơi và đường hồi nước ngưng phù hợp.

3.3. Kiểm soát áp suất và lưu lượng

Thông qua các thiết bị như van giảm áp, van điều tiết và van đóng ngắt, hệ thống có thể phân phối hơi đến từng khu vực theo nhu cầu sử dụng.

Điều này giúp duy trì điều kiện vận hành phù hợp cho thiết bị, đồng thời hạn chế tình trạng áp suất không ổn định gây ảnh hưởng đến dây chuyền sản xuất.

3.4. Đảm bảo an toàn vận hành

Các thiết bị đo áp suất, cảm biến nhiệt độ và van an toàn giúp kiểm soát trạng thái hoạt động của hệ thống. Khi được thiết kế và bảo dưỡng đúng cách, Steam Piping sẽ giảm nguy cơ rò rỉ, quá áp và các sự cố liên quan đến nhiệt độ cao.

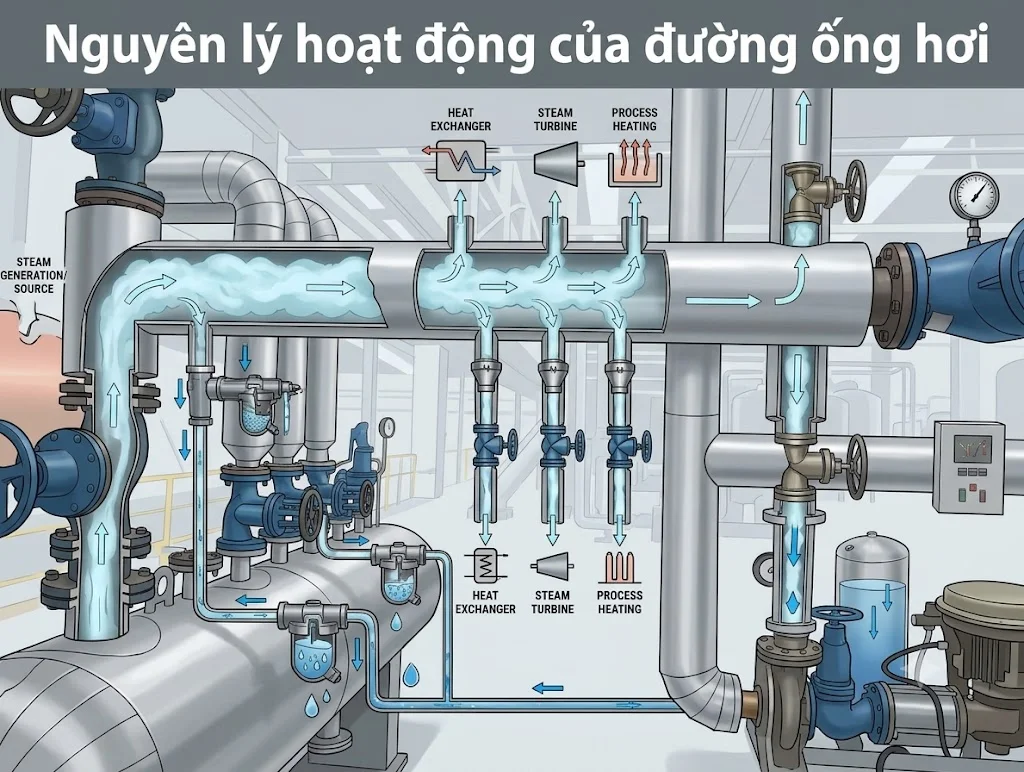

4. Nguyên lý hoạt động của đường ống hơi

Hệ thống Steam Piping hoạt động dựa trên quá trình tạo hơi, vận chuyển, truyền nhiệt và thu hồi nước ngưng. Quy trình cơ bản diễn ra qua các giai đoạn sau:

4.1. Giai đoạn sinh hơi

Nước cấp được đưa vào nồi hơi hoặc lò hơi. Tại đây, nhiên liệu hoặc nguồn nhiệt được sử dụng để gia nhiệt, làm nước chuyển thành hơi nước có áp suất và nhiệt độ theo yêu cầu.

Tùy thuộc vào thiết kế nồi hơi và điều kiện vận hành, hơi tạo ra có thể là hơi bão hòa hoặc hơi quá nhiệt.

4.2. Giai đoạn vận chuyển hơi

Sau khi được tạo ra, hơi nước đi vào đường ống chính và được phân phối đến các khu vực sử dụng.

Dòng hơi di chuyển nhờ chênh lệch áp suất giữa nguồn cấp và thiết bị tiêu thụ. Trong quá trình này, van đóng ngắt, van giảm áp và các thiết bị điều khiển giúp kiểm soát lưu lượng cũng như áp suất tại từng nhánh.

4.3. Giai đoạn trao đổi nhiệt

Khi đến thiết bị tiêu thụ, hơi nước truyền nhiệt cho nguyên liệu, sản phẩm hoặc môi trường cần gia nhiệt.

Ví dụ, trong máy sấy công nghiệp, hơi có thể cấp nhiệt cho bộ trao đổi nhiệt để làm nóng không khí. Trong dây chuyền thực phẩm, hơi được sử dụng để gia nhiệt, hấp hoặc nấu nguyên liệu theo yêu cầu công nghệ.

Sau khi truyền nhiệt, hơi nước có thể ngưng tụ thành nước lỏng.

4.4. Giai đoạn tách và thu hồi nước ngưng

Nước ngưng được thu gom tại các vị trí thích hợp và xả qua bẫy hơi. Bẫy hơi có nhiệm vụ thải nước ngưng và khí không ngưng mà hạn chế thất thoát hơi sống.

Trong những hệ thống được thiết kế thu hồi nước ngưng, lượng nước này có thể được đưa về bồn chứa để tái sử dụng làm nước cấp cho nồi hơi sau khi đáp ứng yêu cầu xử lý.

Quá trình thu hồi giúp tiết kiệm nước, giảm tiêu hao nhiên liệu và nâng cao hiệu quả sử dụng năng lượng.

5. Các loại đường ống hơi phổ biến hiện nay

Steam Piping có thể được phân loại theo vật liệu chế tạo và điều kiện vận hành.

5.1. Đường ống hơi thép carbon

Đây là loại được sử dụng phổ biến trong nhiều hệ thống hơi công nghiệp. Thép carbon có độ bền cơ học tốt, phù hợp với nhiều điều kiện áp suất và nhiệt độ khi được lựa chọn đúng cấp vật liệu.

Loại ống này thường xuất hiện trong hệ thống cấp hơi cho nhà máy sản xuất, xưởng cơ khí, dệt may và chế biến thực phẩm.

5.2. Đường ống hơi inox

Đường ống inox được sử dụng trong những môi trường cần khả năng chống ăn mòn tốt hoặc có yêu cầu vệ sinh đặc biệt.

Inox 304 và inox 316 là hai vật liệu thường được cân nhắc. Trong đó, inox 316 có khả năng chống ăn mòn tốt hơn trong một số môi trường nhất định. Tuy nhiên, việc lựa chọn cần căn cứ vào thành phần lưu chất, nhiệt độ và điều kiện làm việc thực tế.

5.3. Đường ống hơi theo điều kiện áp suất

Ngoài vật liệu, hệ thống còn được phân biệt theo áp suất thiết kế và áp suất vận hành. Có thể gặp các hệ thống hơi áp suất thấp, trung bình hoặc cao tùy theo yêu cầu sản xuất.

Mỗi cấp áp suất sẽ có yêu cầu riêng về chiều dày ống, vật liệu, phụ kiện, van và thiết bị bảo vệ. Không nên lựa chọn đường ống chỉ dựa trên tên gọi hoặc một thông số áp suất đơn lẻ.

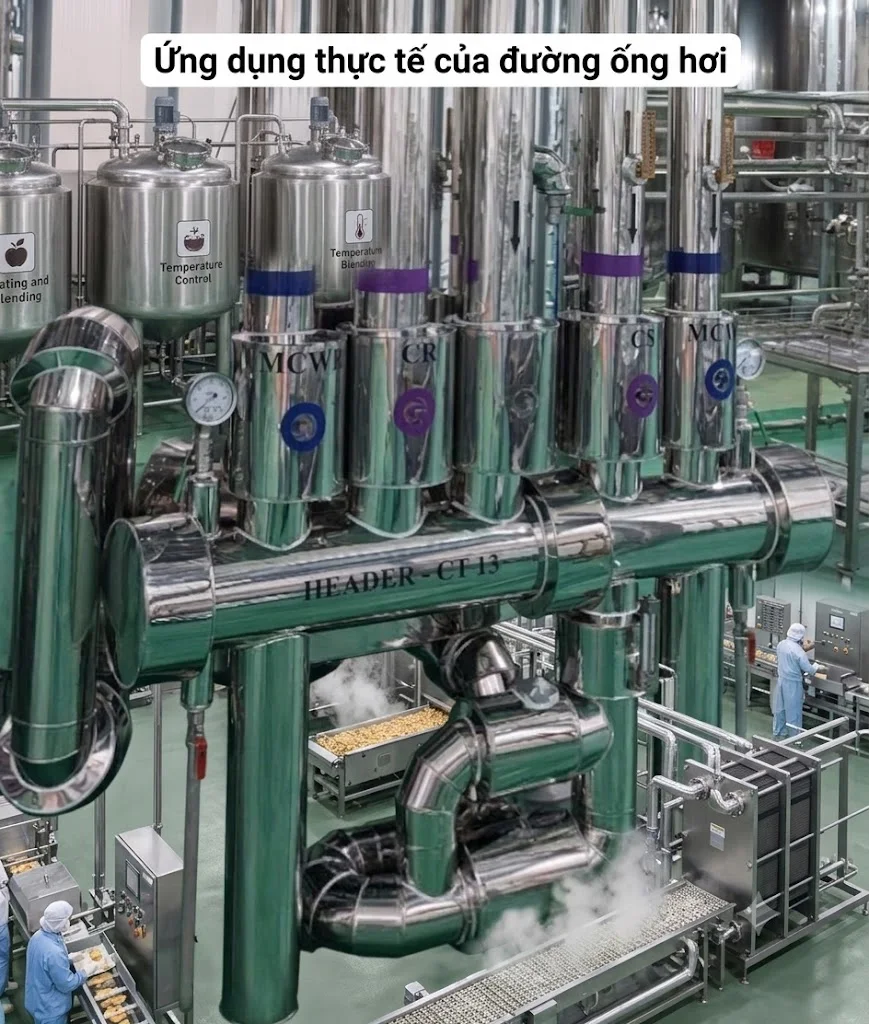

6. Ứng dụng của đường ống hơi trong công nghiệp

Steam Piping được sử dụng rộng rãi trong các lĩnh vực cần nguồn nhiệt ổn định và liên tục.

• Ngành thực phẩm và đồ uống: Cấp hơi cho thiết bị hấp, nấu, gia nhiệt và vệ sinh thiết bị theo quy trình phù hợp.

• Ngành dệt may: Cung cấp nhiệt cho máy sấy, máy là và các công đoạn xử lý vải.

• Ngành giấy: Cấp hơi cho thiết bị sấy giấy và một số công đoạn xử lý nguyên liệu.

• Ngành hóa chất: Cung cấp nhiệt cho bồn phản ứng, thiết bị gia nhiệt và bộ trao đổi nhiệt.

• Ngành sản xuất vật liệu: Hỗ trợ quá trình sấy, gia nhiệt và xử lý vật liệu.

• Nhà máy nhiệt điện: Vận chuyển hơi đến tuabin để chuyển đổi năng lượng nhiệt thành cơ năng và phát điện.

Tùy theo quy mô nhà máy, hệ thống có thể bao gồm một tuyến ống chính và nhiều nhánh phân phối đến các khu vực sử dụng.

7. Những sự cố thường gặp ở đường ống hơi

Trong quá trình vận hành, Steam Piping có thể gặp một số vấn đề ảnh hưởng đến hiệu suất và an toàn.

7.1. Rò rỉ hơi tại mối nối

Rò rỉ thường xuất hiện ở mặt bích, mối hàn, van hoặc vị trí kết nối bị xuống cấp. Nguyên nhân có thể do gioăng hỏng, bu lông lỏng, mối hàn không đảm bảo hoặc ứng suất nhiệt.

Cần kiểm tra định kỳ và xử lý theo quy trình an toàn. Không được dùng tay hoặc đứng gần vị trí nghi ngờ rò rỉ để kiểm tra trực tiếp vì hơi nóng có thể gây bỏng nghiêm trọng.

7.2. Hiện tượng thủy kích

Thủy kích xảy ra khi nước ngưng tích tụ trong đường ống bị dòng hơi cuốn đi và va đập mạnh vào thành ống, van hoặc phụ kiện.

Hiện tượng này có thể gây rung lắc, tiếng va đập và làm hư hỏng thiết bị. Để hạn chế, cần thiết kế độ dốc đường ống phù hợp, bố trí điểm xả nước ngưng và bẫy hơi đúng vị trí.

7.3. Thất thoát nhiệt

Lớp bảo ôn bị hư hỏng hoặc lắp đặt không đúng cách có thể khiến đường ống mất nhiệt nhiều hơn, làm tăng tiêu hao năng lượng.

Giải pháp là kiểm tra định kỳ lớp cách nhiệt và thay thế những vị trí bị bong tróc, ẩm hoặc hư hỏng.

7.4. Ăn mòn và hư hỏng đường ống

Đường ống có thể bị ăn mòn bên trong hoặc bên ngoài do chất lượng nước ngưng, môi trường xung quanh và điều kiện vận hành. Cần kiểm tra tình trạng vật liệu, đo chiều dày thành ống khi cần thiết và thay thế những đoạn không còn đáp ứng yêu cầu kỹ thuật.

8. Lưu ý khi thiết kế và lắp đặt đường ống hơi

Để hệ thống hoạt động ổn định, quá trình thiết kế và lắp đặt cần chú ý một số vấn đề quan trọng:

• Lựa chọn vật liệu phù hợp: Căn cứ vào áp suất, nhiệt độ, lưu chất và môi trường làm việc.

• Tính toán kích thước đường ống: Đảm bảo vận tốc hơi và tổn thất áp suất nằm trong giới hạn thiết kế.

• Bố trí độ dốc đường ống: Hỗ trợ nước ngưng di chuyển về các điểm thu gom và xả.

• Lắp đặt bẫy hơi đúng vị trí: Bố trí tại các điểm cần thoát nước ngưng theo thiết kế hệ thống.

• Sử dụng giá đỡ phù hợp: Đường ống cần được đỡ chắc chắn nhưng vẫn phải có giải pháp cho sự giãn nở nhiệt.

• Trang bị thiết bị bảo vệ: Bố trí van an toàn, đồng hồ áp suất và thiết bị giám sát theo yêu cầu kỹ thuật.

• Kiểm tra trước khi vận hành: Thực hiện thử nghiệm, kiểm tra độ kín và nghiệm thu theo quy trình áp dụng.

Đặc biệt, hệ thống hơi có áp suất và nhiệt độ cao nên việc thiết kế, thi công và kiểm định cần do nhân sự có chuyên môn thực hiện theo quy định an toàn hiện hành.

9. Cách bảo dưỡng hệ thống đường ống hơi

Bảo dưỡng định kỳ giúp phát hiện sớm các dấu hiệu xuống cấp và hạn chế sự cố trong quá trình vận hành.

Một số công việc cần thực hiện gồm:

1. Kiểm tra thân ống, mối hàn, mặt bích và các vị trí kết nối để phát hiện rò rỉ.

2. Kiểm tra hoạt động của van đóng ngắt, van giảm áp và van an toàn.

3. Kiểm tra bẫy hơi để đảm bảo thiết bị xả nước ngưng đúng chức năng.

4. Theo dõi áp suất và nhiệt độ tại các vị trí quan trọng.

5. Kiểm tra lớp bảo ôn, giá đỡ và các điểm có khả năng bị ăn mòn.

6. Thực hiện kiểm tra chiều dày thành ống và đánh giá tình trạng thiết bị theo kế hoạch bảo dưỡng.

Trước khi sửa chữa, cần cô lập nguồn hơi, xả áp, làm nguội hệ thống và thực hiện đầy đủ các biện pháp an toàn. Tuyệt đối không tháo van hoặc phụ kiện khi đường ống vẫn còn áp suất.

10. Kinh nghiệm lựa chọn đường ống hơi phù hợp

Việc lựa chọn Steam Piping cần dựa trên điều kiện làm việc thực tế của hệ thống. Một số tiêu chí quan trọng gồm:

• Áp suất và nhiệt độ: Xác định áp suất, nhiệt độ thiết kế và vận hành để lựa chọn vật liệu cũng như chiều dày ống phù hợp.

• Vật liệu chế tạo: Chọn thép carbon, thép hợp kim hoặc inox theo môi trường sử dụng và yêu cầu chống ăn mòn.

• Kích thước đường ống: Tính toán đường kính dựa trên lưu lượng hơi, vận tốc cho phép và tổn thất áp suất.

• Tiêu chuẩn kỹ thuật: Kiểm tra tiêu chuẩn chế tạo, cấp vật liệu, kích thước và yêu cầu kiểm tra chất lượng.

• Phụ kiện đi kèm: Lựa chọn co, tê, mặt bích, van và gioăng có thông số tương thích.

• Đơn vị cung cấp: Ưu tiên nhà cung cấp có hồ sơ kỹ thuật, chứng từ vật liệu và khả năng tư vấn lựa chọn sản phẩm.

Không nên chọn đường ống chỉ dựa vào giá thành hoặc độ dày danh nghĩa. Một hệ thống phù hợp cần đáp ứng đồng thời yêu cầu kỹ thuật, độ an toàn và hiệu quả vận hành lâu dài.

Kết luận

Steam Piping là thành phần quan trọng trong các hệ thống cung cấp năng lượng nhiệt tại nhà máy và cơ sở sản xuất. Hệ thống không chỉ đảm nhiệm việc vận chuyển hơi nước mà còn cần phối hợp với van công nghiệp, bẫy hơi, thiết bị đo lường và lớp bảo ôn để duy trì hiệu suất hoạt động.

Để đảm bảo an toàn và hạn chế thất thoát năng lượng, doanh nghiệp cần lựa chọn vật liệu phù hợp, thiết kế đường ống đúng kỹ thuật, bố trí hệ thống thoát nước ngưng hợp lý và thực hiện bảo dưỡng định kỳ. Đây là những yếu tố quan trọng giúp Steam Piping vận hành ổn định, nâng cao hiệu quả sản xuất và kéo dài tuổi thọ thiết bị.
