Check Valve 1 2 là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế

Trong các hệ thống đường ống cấp nước và công nghiệp, hiện tượng dòng lưu chất chảy ngược có thể gây ảnh hưởng đến áp suất, hiệu suất vận hành và tuổi thọ của thiết bị. Để hạn chế tình trạng này, van một chiều được sử dụng như một giải pháp kiểm soát dòng chảy tự động và hiệu quả. Trong đó, Check Valve 1 2 là dòng sản phẩm có kích thước nhỏ gọn, thường được lựa chọn cho các hệ thống đường ống dân dụng và công nghiệp quy mô nhỏ.

Vậy Check Valve 1 2 là gì? Thiết bị có cấu tạo như thế nào, hoạt động theo nguyên lý nào và được ứng dụng ở đâu? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

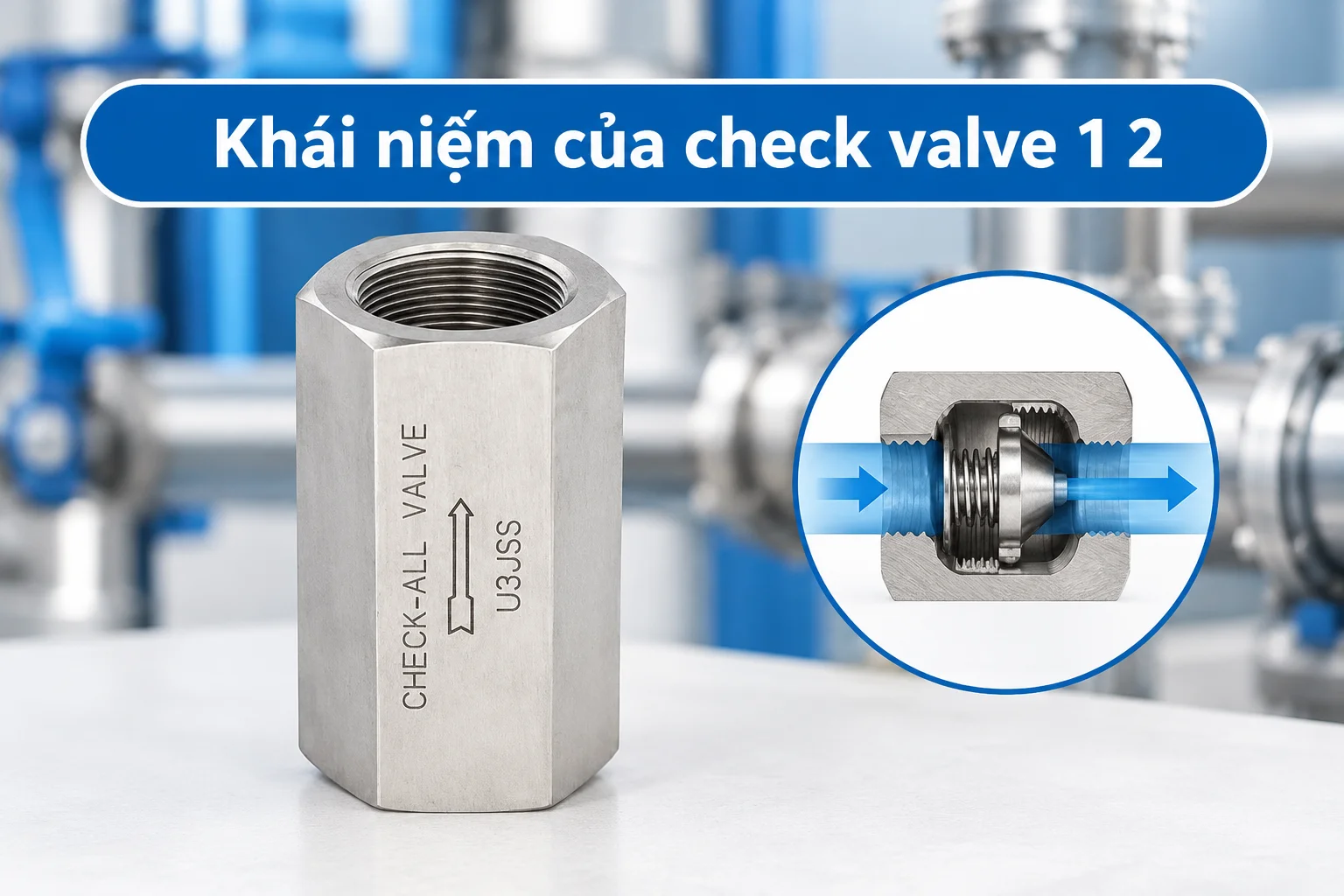

1. Check Valve 1 2 là gì?

Check Valve 1 2 (van một chiều 1/2 inch) là thiết bị cơ khí được sử dụng để kiểm soát hướng di chuyển của chất lỏng hoặc khí trong đường ống. Van cho phép lưu chất đi qua theo một chiều nhất định và tự động đóng lại khi xuất hiện dòng chảy ngược.

Trong tên gọi sản phẩm, cụm từ 1 2 hay 1/2 inch thể hiện kích thước kết nối danh nghĩa của van. Theo quy đổi thông dụng, kích thước này tương ứng DN15. Đối với đường ống thép, DN15 thường được sử dụng với ống có đường kính ngoài khoảng 21mm.

Check Valve  thường có thiết kế nhỏ gọn, hai đầu kết nối dạng ren, thuận tiện cho việc lắp đặt và thay thế. Tùy theo nhu cầu sử dụng, thân van có thể được chế tạo từ đồng, inox, gang hoặc nhựa.

Điểm nổi bật của thiết bị là khả năng đóng mở hoàn toàn tự động dựa trên sự chênh lệch áp suất của dòng lưu chất. Người vận hành không cần sử dụng tay gạt, nguồn điện hay hệ thống điều khiển bên ngoài.

2. Cấu tạo cơ bản của Check Valve

Mặc dù có kích thước tương đối nhỏ, Check Valve 1 2 vẫn bao gồm nhiều bộ phận phối hợp với nhau để thực hiện chức năng đóng mở và ngăn dòng chảy ngược.

2.1. Thân van (Valve Body)

Thân van là bộ phận bên ngoài, có nhiệm vụ bảo vệ các chi tiết bên trong và tạo đường dẫn cho lưu chất đi qua.

Vật liệu chế tạo phổ biến gồm đồng thau, inox, gang và nhựa. Trong đó, van đồng thường được sử dụng cho hệ thống cấp nước dân dụng nhờ khả năng chống ăn mòn tương đối tốt và dễ gia công.

Thân van được thiết kế với hai đầu kết nối ren có kích thước 1/2 inch, phù hợp với các đường ống có thông số tương ứng.

2.2. Đĩa van (Disc)

Đĩa van là bộ phận trực tiếp thực hiện chức năng đóng mở cửa van. Khi dòng lưu chất đi đúng chiều, áp lực sẽ tác động lên đĩa, làm bộ phận này dịch chuyển và tạo khoảng trống cho dòng chảy đi qua.

Khi dòng lưu chất dừng lại hoặc có xu hướng chảy ngược, đĩa van sẽ trở về vị trí đóng, ngăn không cho lưu chất di chuyển theo hướng ngược lại.

Tùy thiết kế, đĩa van có thể có dạng lá lật, dạng piston hoặc dạng bi.

2.3. Lò xo (Spring)

Lò xo thường xuất hiện trong các dòng van một chiều dạng lò xo hoặc van một chiều dạng nâng.

Bộ phận này tạo lực đàn hồi để đưa đĩa van về vị trí đóng khi áp suất dòng chảy giảm xuống. Nhờ đó, van có thể phản ứng nhanh hơn khi hệ thống ngừng hoạt động hoặc xảy ra hiện tượng đảo chiều dòng chảy.

Không phải tất cả Check Valve  đều sử dụng lò xo. Một số thiết kế hoạt động dựa vào trọng lực và áp lực lưu chất.

2.4. Nắp van và gioăng làm kín

Nắp van có nhiệm vụ che chắn, giữ cố định và hỗ trợ bảo vệ các chi tiết bên trong. Tùy từng model, nắp có thể được thiết kế liền thân hoặc tháo rời để thuận tiện cho việc kiểm tra.

Gioăng làm kín thường được bố trí tại vị trí tiếp xúc giữa đĩa van và bề mặt làm kín. Bộ phận này giúp hạn chế rò rỉ và nâng cao khả năng ngăn dòng chảy ngược.

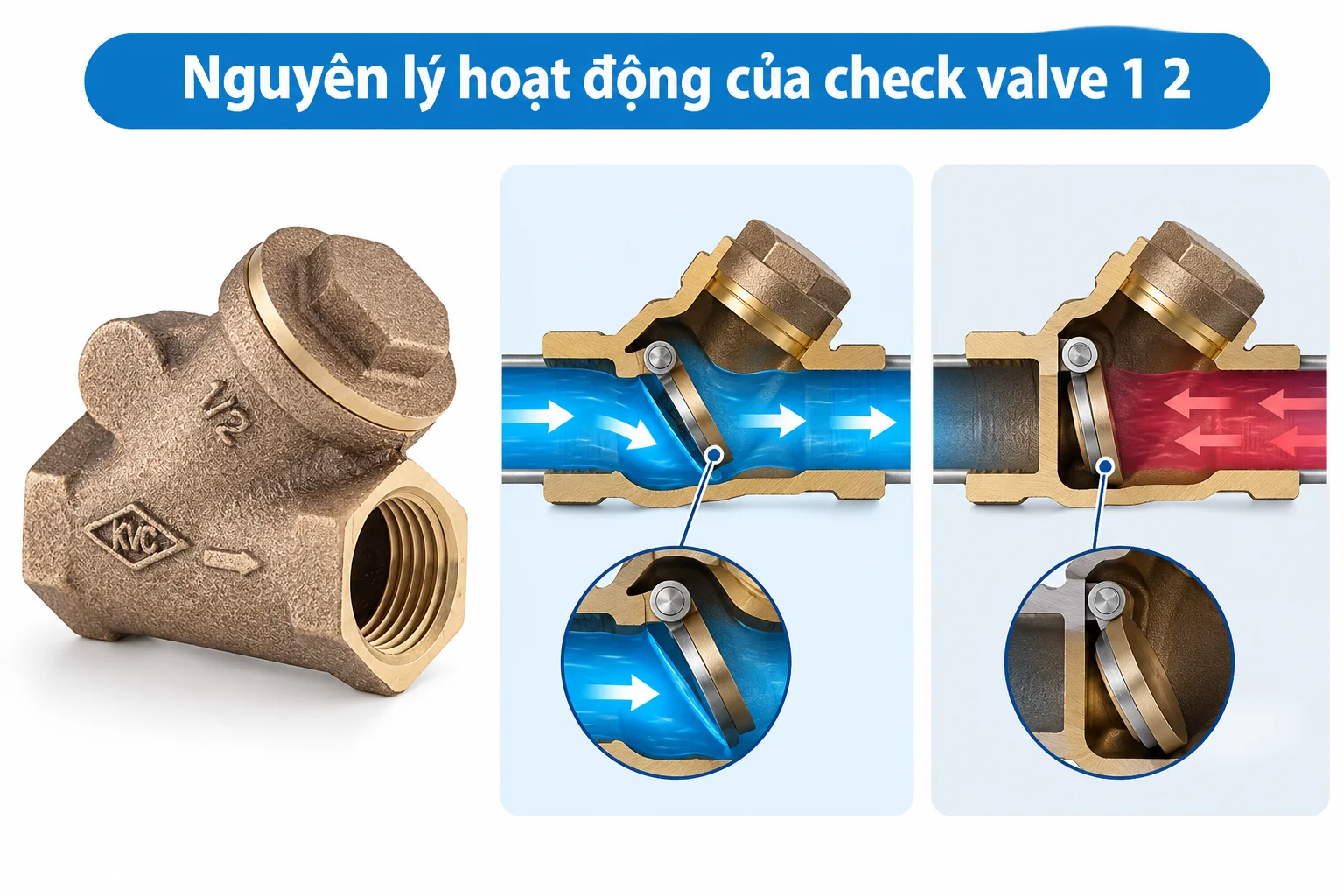

3. Nguyên lý hoạt động của Check Valve

Check Valve  hoạt động dựa trên nguyên lý chênh lệch áp suất giữa đầu vào và đầu ra. Quá trình vận hành được chia thành hai trạng thái chính:

Khi dòng chảy đi đúng chiều: Áp suất tại đầu vào lớn hơn áp suất phía đầu ra và đủ để thắng lực cản của cơ cấu đóng. Lúc này, đĩa van được đẩy khỏi vị trí đóng, tạo điều kiện cho nước, khí hoặc chất lỏng đi qua.

Khi dòng chảy dừng lại hoặc đảo chiều: Áp suất phía đầu ra có thể lớn hơn đầu vào, khiến đĩa van dịch chuyển về vị trí đóng. Đối với loại van có lò xo, lực đàn hồi sẽ hỗ trợ quá trình đóng kín. Nhờ vậy, lưu chất không thể chảy ngược về nguồn cấp.

Quá trình đóng mở diễn ra tự động, không cần sự can thiệp trực tiếp của người vận hành.

Tuy nhiên, hiệu quả đóng kín còn phụ thuộc vào cấu tạo van, áp suất làm việc, đặc tính lưu chất và tình trạng gioăng làm kín. Vì vậy, cần lựa chọn đúng loại van để đảm bảo hiệu quả sử dụng.

4. Các loại Check Valve  phổ biến hiện nay

Trên thị trường, Check Valve 1 2 được sản xuất với nhiều kiểu cấu tạo khác nhau. Mỗi loại có đặc điểm vận hành và phạm vi ứng dụng riêng.

4.1. Van một chiều lá lật 1/2 inch

Đây là loại van sử dụng đĩa van dạng lá lật được gắn với bản lề bên trong thân van.

Khi lưu chất đi đúng chiều, áp lực dòng chảy sẽ đẩy lá van mở ra. Khi dòng chảy ngừng hoặc đảo chiều, lá van tự động đóng lại nhờ trọng lực và chênh lệch áp suất.

Loại van này phù hợp với một số hệ thống cấp nước, đường ống dẫn chất lỏng có lưu lượng ổn định.

4.2. Van một chiều lò xo 1/2 inch

Van một chiều lò xo sử dụng cơ cấu đĩa van kết hợp với lò xo đàn hồi. Khi áp suất đầu vào đủ lớn, đĩa van dịch chuyển để mở cửa van. Khi áp suất giảm, lò xo đẩy đĩa van trở về vị trí đóng.

Ưu điểm của loại van này là khả năng đóng nhanh, thiết kế nhỏ gọn và có thể lắp đặt theo nhiều hướng tùy theo hướng dẫn của nhà sản xuất.

4.3. Van một chiều dạng bi 1/2 inch

Loại van này sử dụng viên bi làm bộ phận đóng mở. Khi lưu chất đi đúng chiều, áp lực sẽ đẩy viên bi rời khỏi vị trí làm kín. Khi dòng chảy dừng lại hoặc đảo chiều, viên bi trở về vị trí ban đầu và ngăn lưu chất chảy ngược.

Van một chiều dạng bi thường được sử dụng trong một số hệ thống cấp nước, bơm và đường ống dẫn chất lỏng.

5. Đặc điểm nổi bật của Check Valve

Check Valve  được sử dụng rộng rãi nhờ sở hữu nhiều đặc điểm phù hợp với các hệ thống đường ống có kích thước nhỏ.

• Hoạt động tự động: Van đóng mở dựa trên áp lực dòng lưu chất, không cần sử dụng điện hoặc thao tác thủ công.

• Ngăn dòng chảy ngược: Giúp hạn chế hiện tượng lưu chất quay trở lại nguồn cấp, góp phần bảo vệ máy bơm và các thiết bị liên quan.

• Thiết kế nhỏ gọn: Kích thước 1/2 inch phù hợp với những vị trí lắp đặt có không gian hạn chế.

• Kết nối thuận tiện: Nhiều sản phẩm sử dụng kiểu nối ren, giúp quá trình lắp đặt và thay thế tương đối đơn giản.

• Đa dạng vật liệu: Có thể lựa chọn van đồng, inox hoặc nhựa tùy theo môi trường làm việc.

• Dễ bảo dưỡng: Một số dòng van có cấu tạo đơn giản, thuận tiện cho quá trình kiểm tra và vệ sinh định kỳ.

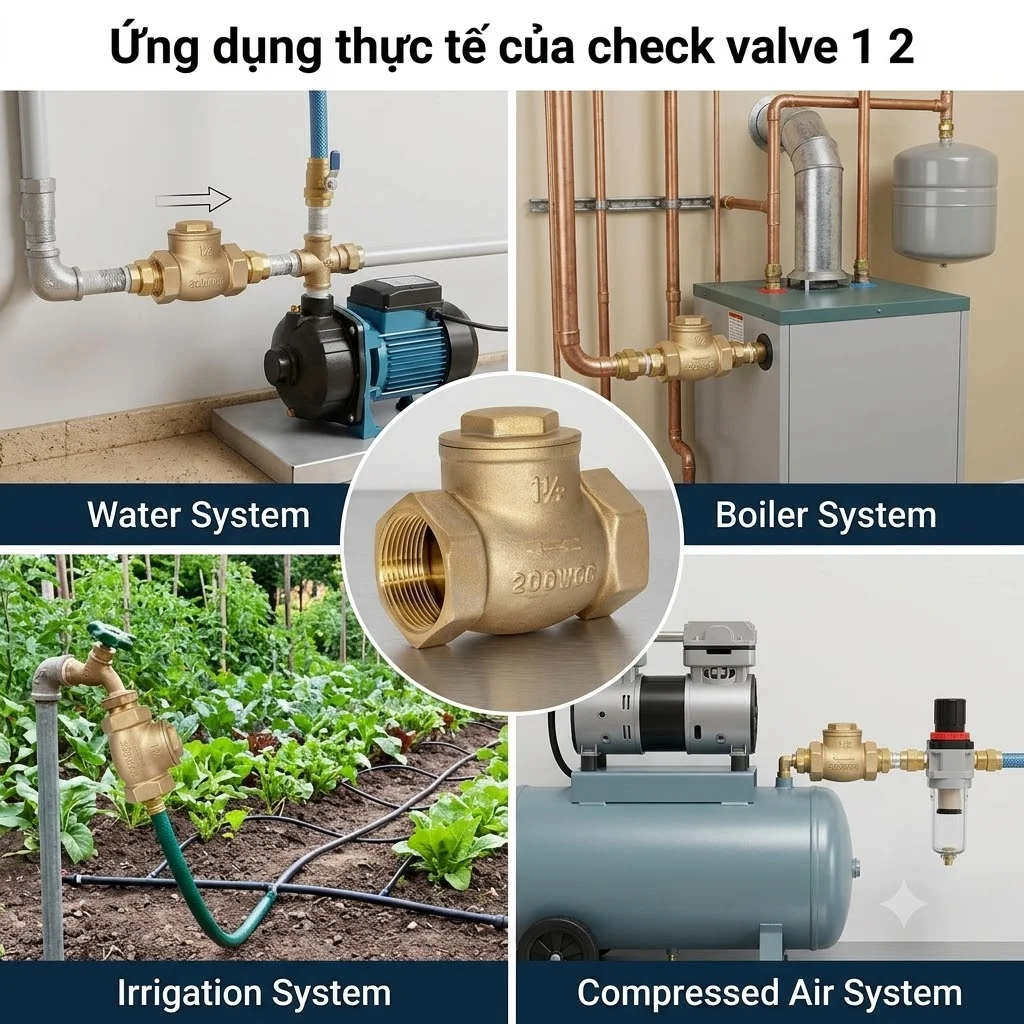

6. Ứng dụng thực tế của Check Valve

Nhờ khả năng kiểm soát hướng dòng chảy, Check Valve 1 2 được sử dụng trong nhiều hệ thống khác nhau.

6.1. Hệ thống cấp nước sinh hoạt

Trong các công trình dân dụng, van được lắp đặt tại những vị trí cần ngăn nước chảy ngược, chẳng hạn như đường cấp nước cho thiết bị hoặc một số nhánh đường ống riêng biệt.

Thiết bị giúp hạn chế tình trạng nước quay ngược khi áp suất nguồn cấp thay đổi.

6.2. Hệ thống máy bơm nước

Check Valve  có thể được sử dụng tại một số đường ống hút hoặc đẩy của máy bơm có kích thước kết nối tương ứng.

Đặc biệt, khi lắp tại đường hút, van đáy một chiều giúp duy trì nước trong đường ống, hạn chế tình trạng mất nước mồi đối với các hệ thống bơm phù hợp.

Ở đường đẩy, van giúp hạn chế nước chảy ngược về phía máy bơm khi thiết bị dừng hoạt động.

6.3. Hệ thống khí nén

Trong một số đường ống khí nén kích thước nhỏ, van một chiều được sử dụng để duy trì hướng lưu thông của khí và ngăn khí chảy ngược về nguồn cấp.

Khi lựa chọn cần kiểm tra áp suất làm việc, độ kín và khả năng tương thích của vật liệu với môi trường khí.

6.4. Hệ thống tưới tiêu

Van có thể được lắp đặt trong các nhánh đường ống tưới cây, hệ thống cấp nước quy mô nhỏ hoặc thiết bị tưới tự động.

Việc sử dụng van một chiều giúp hạn chế hiện tượng nước chảy ngược khi máy bơm ngừng hoạt động hoặc áp suất trong hệ thống thay đổi.

7. So sánh Check Valve  và Check Valve 3 4

Check Valve  và Check Valve 3 4 đều là van một chiều, có chức năng ngăn dòng lưu chất chảy ngược. Sự khác biệt chính giữa hai sản phẩm nằm ở kích thước kết nối.

Việc lựa chọn kích thước cần dựa trên thông số thực tế của đường ống và lưu lượng thiết kế. Không nên chỉ căn cứ vào kích thước đầu nối để xác định khả năng lưu thông của van.

8. Hướng dẫn lắp đặt Check Valve đúng kỹ thuật

Lắp đặt đúng kỹ thuật là yếu tố quan trọng giúp Check Valve 1 2 hoạt động ổn định và hạn chế sự cố rò rỉ.

Bước 1: Kiểm tra sản phẩm

Kiểm tra thân van, ren kết nối, đĩa van và gioăng làm kín. Đảm bảo sản phẩm không bị nứt vỡ hoặc biến dạng.

Bước 2: Xác định chiều dòng chảy

Quan sát mũi tên được đánh dấu trên thân van. Đây là ký hiệu thể hiện hướng lưu chất đi qua van. Cần lắp đúng chiều để đảm bảo thiết bị hoạt động chính xác.

Bước 3: Tiến hành kết nối

Làm sạch đầu ống, sử dụng vật liệu làm kín phù hợp với kiểu kết nối ren và siết van vừa đủ lực. Tránh siết quá mạnh gây hư hỏng ren hoặc biến dạng thân van.

Bước 4: Kiểm tra vận hành

Sau khi hoàn thành lắp đặt, cho hệ thống hoạt động và kiểm tra khả năng lưu thông. Đồng thời quan sát các vị trí kết nối để phát hiện hiện tượng rò rỉ hoặc tiếng ồn bất thường.

Cần lưu ý rằng một số loại van một chiều lò xo có thể lắp theo nhiều hướng, trong khi van lá lật thường có yêu cầu về tư thế lắp đặt. Vì vậy, cần tuân thủ hướng dẫn kỹ thuật của nhà sản xuất.

9. Kinh nghiệm lựa chọn Check Valve 1 2 chất lượng

Để lựa chọn được sản phẩm phù hợp, người dùng nên quan tâm đến các tiêu chí sau:

• Vật liệu thân van: Chọn đồng, inox hoặc nhựa phù hợp với tính chất lưu chất và môi trường sử dụng.

• Kích thước kết nối: Kiểm tra chính xác kích thước 1/2 inch và tiêu chuẩn ren để đảm bảo tương thích với đường ống.

• Áp suất làm việc: Lựa chọn van có khả năng chịu áp lực đáp ứng yêu cầu của hệ thống.

• Kiểu cấu tạo: Xác định nhu cầu sử dụng để lựa chọn van lá lật, van lò xo hoặc van dạng bi.

• Khả năng làm kín: Ưu tiên sản phẩm có bề mặt tiếp xúc và gioăng làm kín tốt, hạn chế rò rỉ ngược.

• Nguồn gốc sản phẩm: Lựa chọn nhà cung cấp uy tín, có thông tin xuất xứ và thông số kỹ thuật rõ ràng.

Ngoài ra, cần cân nhắc lưu lượng và tổn thất áp suất qua van. Một sản phẩm có kích thước kết nối phù hợp chưa chắc đã đáp ứng tốt yêu cầu lưu lượng nếu cấu tạo bên trong không phù hợp.

10. Kết luận

Check Valve 1 2 là dòng van một chiều có kích thước kết nối 1/2 inch, tương đương DN15, được sử dụng để kiểm soát hướng lưu thông của chất lỏng và khí trong hệ thống đường ống. Với thiết kế nhỏ gọn, khả năng đóng mở tự động và đa dạng kiểu cấu tạo, sản phẩm phù hợp với nhiều ứng dụng dân dụng cũng như công nghiệp quy mô nhỏ.

Để thiết bị hoạt động hiệu quả và có tuổi thọ lâu dài, người dùng cần lựa chọn đúng vật liệu, kích thước, áp suất và kiểu van. Đồng thời, lắp đặt đúng chiều dòng chảy và kiểm tra định kỳ sẽ giúp hạn chế sự cố, bảo vệ thiết bị và duy trì sự ổn định của toàn hệ thống.
