Immersion Pump Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

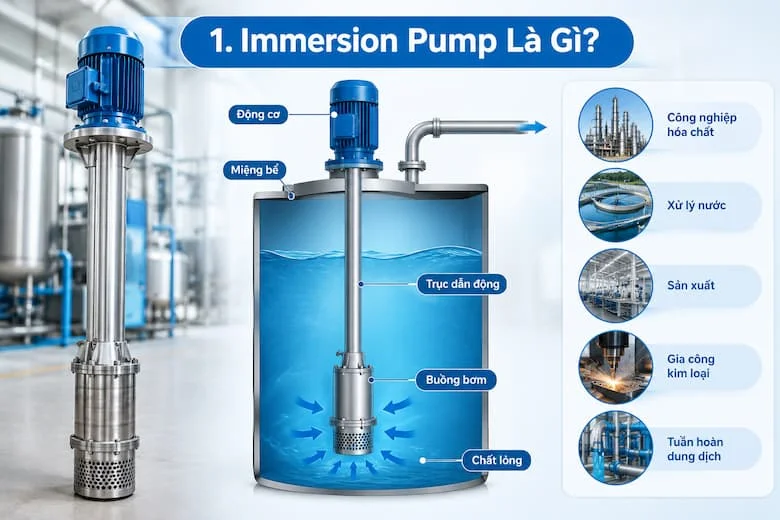

1. Immersion Pump Là Gì?

Immersion Pump , hay máy bơm nhúng, là thiết bị được thiết kế để bơm chất lỏng từ bể chứa, thùng chứa hoặc bồn công nghiệp lên hệ thống đường ống. Điểm đặc trưng của dòng bơm này là buồng bơm được đặt ngập trong chất lỏng, trong khi động cơ thường nằm phía trên miệng bể và được nối với buồng bơm thông qua một trục dẫn động kéo dài.

Thiết kế này giúp chất lỏng đi vào buồng bơm ngay từ đầu, hạn chế nhu cầu mồi bơm trong điều kiện lắp đặt phù hợp. Đồng thời, động cơ nằm phía trên bể có thể thuận tiện hơn cho việc kiểm tra và bảo dưỡng so với một số dòng bơm chìm có cả động cơ đặt dưới chất lỏng.

Máy bơm Immersion được sử dụng trong nhiều lĩnh vực như công nghiệp hóa chất, xử lý nước, sản xuất, gia công kim loại và tuần hoàn dung dịch. Tùy theo vật liệu chế tạo, chiều dài trục và cấu hình cánh bơm, thiết bị có thể đáp ứng những yêu cầu vận chuyển chất lỏng khác nhau.

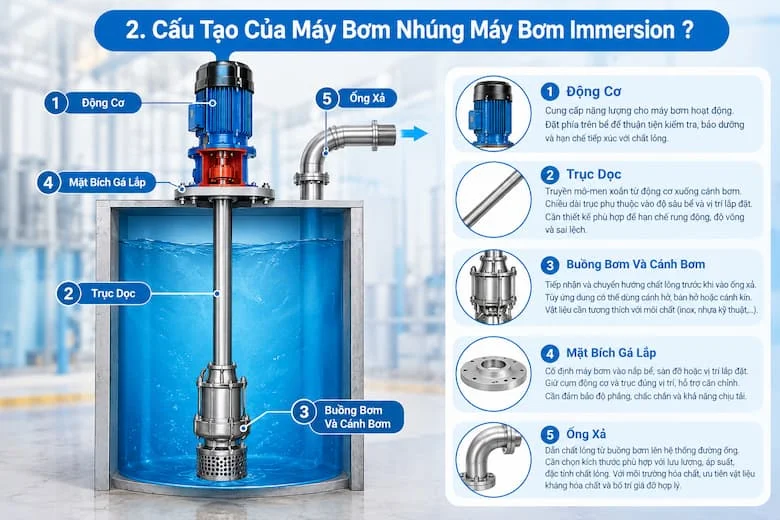

2. Cấu Tạo Của Máy Bơm Nhúng Máy Bơm Immersion

Cấu tạo của máy bơm Immersion thường được chia thành hai khu vực chính: cụm động cơ đặt phía trên bể và cụm bơm nhúng trong chất lỏng. Hai phần được liên kết thông qua trục dẫn động và kết cấu lắp đặt.

2.1. Động Cơ (Motor)

Động cơ là bộ phận cung cấp năng lượng để máy bơm hoạt động. Với thiết kế bơm nhúng trục dài phổ biến, động cơ được đặt phía trên bể chứa, giúp thuận tiện cho việc kiểm tra, bảo dưỡng và hạn chế tiếp xúc trực tiếp với chất lỏng.

Công suất động cơ cần được lựa chọn dựa trên lưu lượng, cột áp, đặc tính chất lỏng và hiệu suất của máy bơm. Ngoài ra, cần kiểm tra điện áp, số pha, tốc độ quay và điều kiện môi trường lắp đặt để bảo đảm thiết bị vận hành ổn định.

2.2. Trục Dọc (Drive Shaft)

Trục dọc có nhiệm vụ truyền mô-men xoắn từ động cơ xuống cánh bơm nằm trong bể. Chiều dài trục phụ thuộc vào độ sâu của bể chứa và vị trí lắp đặt buồng bơm.

Đối với những bể có độ sâu lớn, trục và kết cấu đỡ cần được thiết kế phù hợp để hạn chế rung động, độ võng và sai lệch khi vận hành. Việc lựa chọn chiều dài trục không đúng có thể làm tăng tải trọng cơ học, ảnh hưởng đến ổ đỡ và tuổi thọ thiết bị.

2.3. Buồng Bơm Và Cánh Bơm (Impeller)

Buồng bơm là nơi chất lỏng được tiếp nhận và chuyển hướng trước khi đi vào đường ống xả. Cánh bơm nhận năng lượng từ trục quay và truyền năng lượng đó cho chất lỏng.

Tùy ứng dụng, máy có thể sử dụng cánh bơm hở, bán hở hoặc cánh kín. Cánh hở hoặc bán hở có thể phù hợp với một số chất lỏng chứa hạt rắn, nhưng khả năng xử lý cặn còn phụ thuộc vào kích thước hạt, nồng độ và thiết kế cụ thể. Cánh kín thường được sử dụng trong những cấu hình cần đáp ứng yêu cầu thủy lực nhất định.

Vật liệu buồng bơm và cánh bơm cần tương thích với môi chất. Với dung dịch ăn mòn, người dùng có thể cân nhắc inox, nhựa kỹ thuật hoặc vật liệu chuyên dụng theo tư vấn của nhà sản xuất.

2.4. Mặt Bích Gá Lắp (Mounting Plate)

Mặt bích gá lắp là bộ phận dùng để cố định máy bơm vào nắp bể, sàn đỡ hoặc vị trí lắp đặt được thiết kế sẵn. Bộ phận này giúp giữ cụm động cơ và trục ở đúng vị trí, đồng thời hỗ trợ căn chỉnh thiết bị.

Mặt bích cần có kết cấu đủ chắc chắn để chịu tải trọng của cụm bơm. Khi lắp đặt, cần kiểm tra độ phẳng, độ chắc chắn của bulông và khả năng chịu tải của kết cấu bể.

2.5. Ống Xả (Discharge Pipe)

Ống xả dẫn chất lỏng từ buồng bơm dưới bể đi lên và kết nối với hệ thống đường ống bên ngoài. Đường ống phải có kích thước phù hợp với lưu lượng, áp suất và đặc tính chất lỏng.

Đối với môi trường hóa chất, vật liệu đường ống và các phụ kiện kết nối cần được lựa chọn theo khả năng tương thích hóa học. Ngoài ra, nên bố trí giá đỡ hợp lý để hạn chế lực tác động lên cửa xả của máy bơm.

3. Nguyên Lý Hoạt Động Của Immersion Pump

Máy bơm Immersion thường hoạt động theo nguyên lý ly tâm, trong đó cánh bơm quay tạo ra sự chuyển động của chất lỏng và chuyển năng lượng cơ học thành năng lượng thủy lực.

Giai đoạn 1: Chất lỏng đi vào buồng bơm. Do buồng bơm được đặt ngập trong chất lỏng, chất lỏng có thể đi vào cửa hút khi điều kiện lắp đặt phù hợp. Nhờ vậy, dòng bơm này thường không cần thực hiện thao tác mồi như một số máy bơm đặt khô cần hút chất lỏng từ nguồn thấp hơn.

Giai đoạn 2: Cánh bơm truyền năng lượng. Khi động cơ hoạt động, trục dọc truyền chuyển động quay xuống cánh bơm. Cánh bơm làm chất lỏng chuyển động, tạo áp suất và vận tốc cần thiết để đưa chất lỏng ra khỏi buồng bơm.

Giai đoạn 3: Chất lỏng được đẩy lên đường ống. Dòng chất lỏng đi qua cửa xả, theo đường ống dẫn lên phía trên bể và đến vị trí sử dụng. Khả năng vận chuyển phụ thuộc vào đường đặc tính của máy bơm, độ cao cần đẩy và tổn thất áp suất trong hệ thống.

Mặc dù buồng bơm luôn được đặt ngập trong chất lỏng khi vận hành theo thiết kế, người dùng vẫn cần bảo đảm mực chất lỏng tối thiểu và điều kiện hút theo hướng dẫn của nhà sản xuất. Không nên mặc định máy bơm nhúng không thể chạy khô hoặc không bao giờ xảy ra sự cố do thiếu chất lỏng.

4. Ưu Điểm Nổi Bật Của Immersion Pump

4.1. Hạn Chế Nhu Cầu Mồi Bơm

Do buồng bơm nằm dưới mặt chất lỏng, chất lỏng có thể đi vào buồng bơm nhờ vị trí lắp đặt. Điều này giúp giảm các thao tác mồi bơm trong nhiều ứng dụng, đồng thời hỗ trợ quá trình khởi động thuận tiện hơn.

4.2. Thuận Tiện Cho Việc Bảo Dưỡng Động Cơ

Với thiết kế động cơ nằm trên miệng bể, nhân viên kỹ thuật có thể tiếp cận động cơ mà không cần đưa toàn bộ động cơ xuống bể chứa. Tuy nhiên, việc bảo dưỡng trục, cánh bơm hoặc buồng bơm vẫn cần tuân thủ quy trình tháo lắp của nhà sản xuất.

4.3. Phù Hợp Với Nhiều Loại Bể Chứa

Máy bơm nhúng có thể được thiết kế với nhiều chiều dài trục khác nhau để phù hợp với độ sâu của bể. Đây là ưu điểm trong các dây chuyền có bồn chứa sâu hoặc cần hút chất lỏng từ vị trí thấp.

4.4. Có Thể Sử Dụng Trong Môi Trường Hóa Chất

Khi được chế tạo bằng vật liệu tương thích, Immersion Pump có thể phục vụ việc vận chuyển một số dung dịch hóa chất, dung dịch mạ và chất lỏng công nghiệp. Việc lựa chọn vật liệu cần dựa trên loại hóa chất, nồng độ, nhiệt độ và điều kiện vận hành cụ thể.

5. Ứng Dụng Của Immersion Pump Trong Công Nghiệp

Ngành hóa chất: Sử dụng để bơm, tuần hoàn hoặc chuyển dung dịch giữa các bể trong dây chuyền sản xuất. Vật liệu tiếp xúc với chất lỏng phải phù hợp với hóa chất đang sử dụng.

Ngành mạ điện và xử lý bề mặt: Có thể dùng để vận chuyển dung dịch trong bể mạ, bể xử lý kim loại và hệ thống tuần hoàn hóa chất. Cần đánh giá kỹ khả năng chống ăn mòn của thân bơm, cánh bơm và phớt.

Hệ thống xử lý nước: Ứng dụng trong một số bể chứa, bể trung gian và công đoạn chuyển nước giữa các khu vực. Cấu hình máy phải phù hợp với lưu lượng và chất lượng nước.

Nhà máy sản xuất: Phục vụ việc chuyển chất lỏng từ bồn nguyên liệu đến các công đoạn sản xuất hoặc tuần hoàn chất lỏng trong dây chuyền.

Công nghiệp gia công kim loại: Có thể được sử dụng để bơm dung dịch làm mát hoặc chất lỏng công nghệ khi thiết kế máy đáp ứng yêu cầu về nhiệt độ, độ nhớt và tính chất hóa học.

6. Kinh Nghiệm Lựa Chọn Immersion Pump Phù Hợp

Để lựa chọn máy bơm nhúng phù hợp, doanh nghiệp nên xác định rõ các thông số trước khi yêu cầu báo giá.

• Lưu lượng và cột áp: Xác định lượng chất lỏng cần bơm và tổng cột áp yêu cầu, bao gồm độ cao đẩy cùng tổn thất trên đường ống.

• Độ sâu bể chứa: Chọn chiều dài trục phù hợp với chiều cao bể và mực chất lỏng làm việc.

• Đặc tính chất lỏng: Cung cấp thông tin về nhiệt độ, độ nhớt, nồng độ hóa chất và lượng cặn nếu có.

• Vật liệu chế tạo: Kiểm tra khả năng tương thích của thân bơm, cánh bơm, trục, gioăng và các bộ phận tiếp xúc với môi chất.

• Thông số điện: Xác định công suất, điện áp, số pha và điều kiện lắp đặt động cơ.

• Tài liệu kỹ thuật: Yêu cầu catalogue, đường đặc tính bơm, giới hạn vận hành và hướng dẫn bảo dưỡng theo đúng model.

Ngoài giá mua ban đầu, doanh nghiệp nên cân nhắc chi phí phụ tùng, mức tiêu thụ điện, khả năng bảo trì và thời gian dừng máy khi xảy ra sự cố.

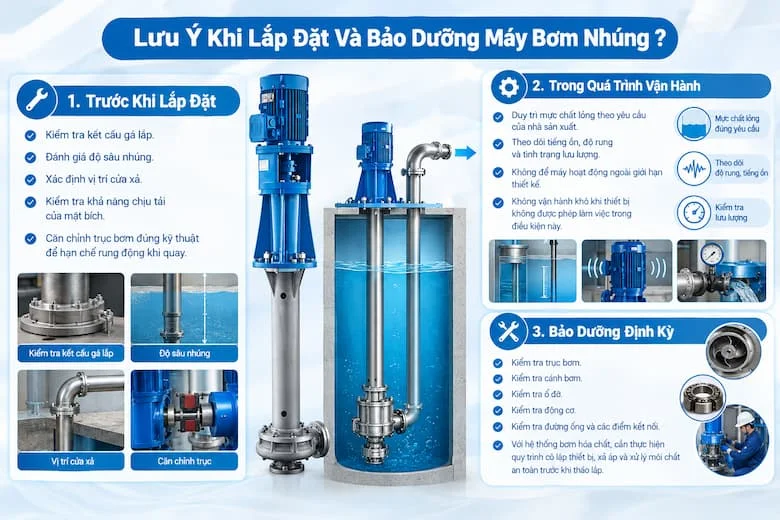

7. Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng Máy Bơm Nhúng

Trước khi lắp đặt, cần kiểm tra kết cấu gá lắp, độ sâu nhúng, vị trí cửa xả và khả năng chịu tải của mặt bích. Trục bơm phải được căn chỉnh đúng để hạn chế rung động khi quay.

Trong quá trình vận hành, cần duy trì mực chất lỏng theo yêu cầu của nhà sản xuất, theo dõi tiếng ồn, độ rung và tình trạng lưu lượng. Không để máy hoạt động ngoài giới hạn thiết kế hoặc vận hành khô khi thiết bị không được phép làm việc trong điều kiện này.

Việc bảo dưỡng định kỳ nên bao gồm kiểm tra trục, cánh bơm, ổ đỡ, động cơ, đường ống và các điểm kết nối. Với hệ thống bơm hóa chất, cần thực hiện quy trình cô lập thiết bị, xả áp và xử lý môi chất an toàn trước khi tháo lắp.

Kết Luận

Immersion Pump là giải pháp phù hợp cho nhiều ứng dụng bơm chất lỏng từ bể chứa, đặc biệt trong các dây chuyền công nghiệp cần buồng bơm đặt ngập nhưng động cơ vẫn nằm phía trên. Thiết kế trục dài, khả năng hạn chế nhu cầu mồi bơm và sự linh hoạt về vật liệu giúp thiết bị đáp ứng nhiều điều kiện sử dụng khác nhau.

Để đạt hiệu quả vận hành, doanh nghiệp cần lựa chọn máy dựa trên lưu lượng, cột áp, độ sâu bể, đặc tính chất lỏng và yêu cầu vật liệu. Việc lắp đặt đúng kỹ thuật, kiểm tra định kỳ và tuân thủ hướng dẫn của nhà sản xuất sẽ góp phần nâng cao độ tin cậy và tuổi thọ của hệ thống bơm.
