Van xiên là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế

Angle Seat Valve là thiết bị được sử dụng phổ biến trong các hệ thống đường ống công nghiệp, đặc biệt ở những vị trí cần đóng mở dòng chảy nhanh, lưu lượng lớn và vận hành tự động. Với thiết kế thân van nghiêng đặc trưng cùng bộ truyền động khí nén, thiết bị có khả năng kiểm soát nhiều loại lưu chất như nước, hơi nóng, khí nén và một số loại hóa chất.

Vậy Angle Seat Valve là gì, có cấu tạo như thế nào và hoạt động theo nguyên lý nào? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây để hiểu rõ đặc điểm, ứng dụng cũng như cách lựa chọn van phù hợp.

1. Van xiên là gì?

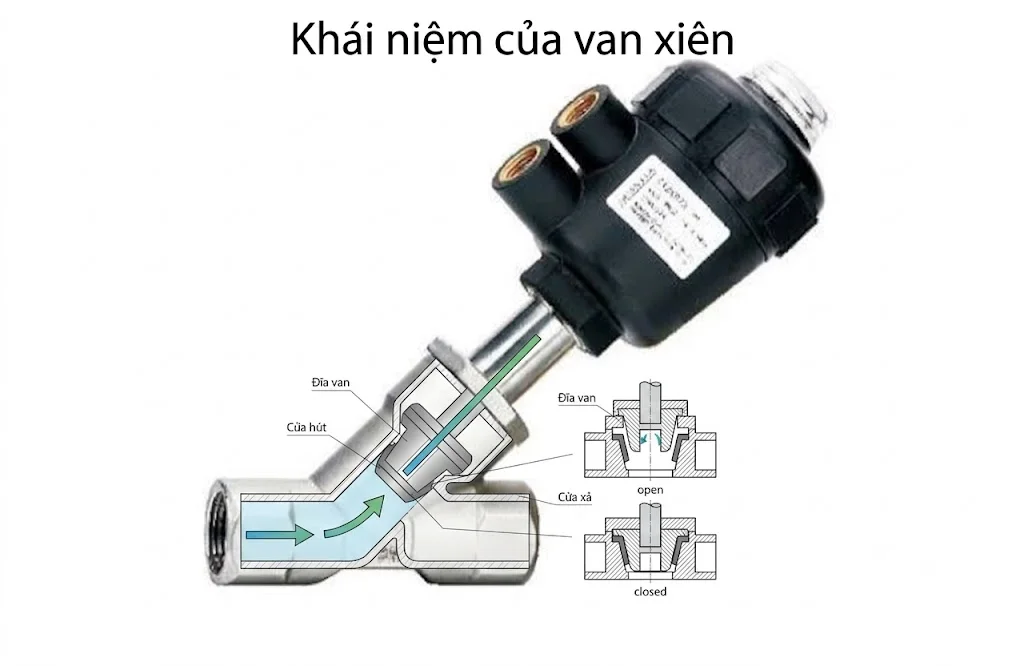

Angle Seat Valve (tiếng Anh thường gọi là Angle Seat Valve) là dòng van công nghiệp có thiết kế thân van và đường dẫn lưu chất tạo thành góc nghiêng, thường được bố trí theo dạng chữ Y. Van có nhiệm vụ đóng, mở hoặc kiểm soát dòng chảy trong hệ thống đường ống.

Angle Seat Valve thường được trang bị bộ truyền động khí nén để tự động hóa quá trình vận hành. Khi nhận tín hiệu cấp khí, piston bên trong bộ truyền động dịch chuyển, kéo theo trục và đĩa van để mở hoặc đóng cửa van. Nhờ cơ chế này, thiết bị có thể hoạt động nhanh và phù hợp với những hệ thống cần đóng mở thường xuyên.

Tùy theo thiết kế và vật liệu chế tạo, Angle Seat Valve có thể được sử dụng cho nhiều môi trường khác nhau như nước sạch, nước nóng, hơi bão hòa, khí nén, dung dịch công nghiệp và một số loại hóa chất tương thích với vật liệu van.

Một điểm cần lưu ý là Angle Seat Valve thường được gọi là Angle Seat Valve hoặc van góc nghiêng trong lĩnh vực công nghiệp. Tuy nhiên, không phải mọi loại van có hình dáng chữ Y đều có cấu tạo và nguyên lý hoạt động giống nhau. Khi lựa chọn, cần kiểm tra đúng kiểu van, cơ cấu đóng mở và thông số kỹ thuật của sản phẩm.

2. Cấu tạo chi tiết của Angle Seat Valve

Angle Seat Valve điều khiển bằng khí nén thường gồm hai bộ phận chính là thân van và bộ truyền động khí nén. Mỗi bộ phận đảm nhận một chức năng riêng nhưng phối hợp với nhau để kiểm soát dòng lưu chất.

2.1. Thân van

Thân van là bộ phận tiếp xúc trực tiếp với lưu chất, có nhiệm vụ tạo đường dẫn và bảo vệ các chi tiết bên trong. Bộ phận này thường được chế tạo từ inox 304, inox 316, đồng hoặc những vật liệu khác tùy theo môi trường sử dụng.

Thiết kế thân van có đường dẫn nghiêng giúp lưu chất đi qua theo hướng được định sẵn. Bên trong thân van thường có các chi tiết quan trọng như:

• Đĩa van: Là bộ phận trực tiếp đóng hoặc mở cửa van. Khi đĩa van ép xuống vị trí làm kín, dòng lưu chất bị ngăn lại. Khi đĩa van được nâng lên, lưu chất có thể đi qua.

• Trục van: Có nhiệm vụ truyền chuyển động từ piston của bộ truyền động đến đĩa van.

• Đế van: Là vị trí tiếp xúc với đĩa van khi đóng, góp phần tạo độ kín cho thiết bị.

• Gioăng làm kín: Hạn chế rò rỉ lưu chất tại các vị trí liên kết và khu vực đóng kín.

2.2. Bộ truyền động khí nén

Bộ truyền động khí nén là bộ phận tạo lực để điều khiển van tự động. Thông thường, bộ phận này được lắp phía trên thân van và kết nối với trục van.

Cấu tạo cơ bản gồm:

• Vỏ bộ truyền động: Bảo vệ piston, lò xo và các chi tiết bên trong.

• Piston: Tiếp nhận áp lực khí nén và chuyển hóa thành chuyển động cơ học.

• Lò xo hồi vị: Có nhiệm vụ đưa piston và đĩa van trở về vị trí ban đầu đối với loại tác động đơn.

• Cổng cấp khí: Là vị trí đưa khí nén vào bộ truyền động để điều khiển van.

Angle Seat Valve có thể sử dụng bộ truyền động tác động đơn hoặc tác động kép. Loại tác động đơn thường có lò xo hồi vị, trong khi loại tác động kép sử dụng khí nén để tạo chuyển động theo cả hai chiều.

2.3. Kiểu kết nối

Angle Seat Valve có nhiều phương thức kết nối với đường ống, phổ biến gồm:

• Nối ren: Thuận tiện cho việc lắp đặt trong các hệ thống đường ống có kích thước nhỏ.

• Mặt bích: Phù hợp với hệ thống có kích thước lớn hoặc yêu cầu liên kết chắc chắn.

• Kết nối clamp: Thường được sử dụng trong một số hệ thống thực phẩm, đồ uống và dược phẩm, nơi cần tháo lắp để vệ sinh định kỳ.

Việc lựa chọn kiểu kết nối cần dựa trên kích thước đường ống, áp suất làm việc và yêu cầu kỹ thuật của hệ thống.

3. Nguyên lý hoạt động của van xiên

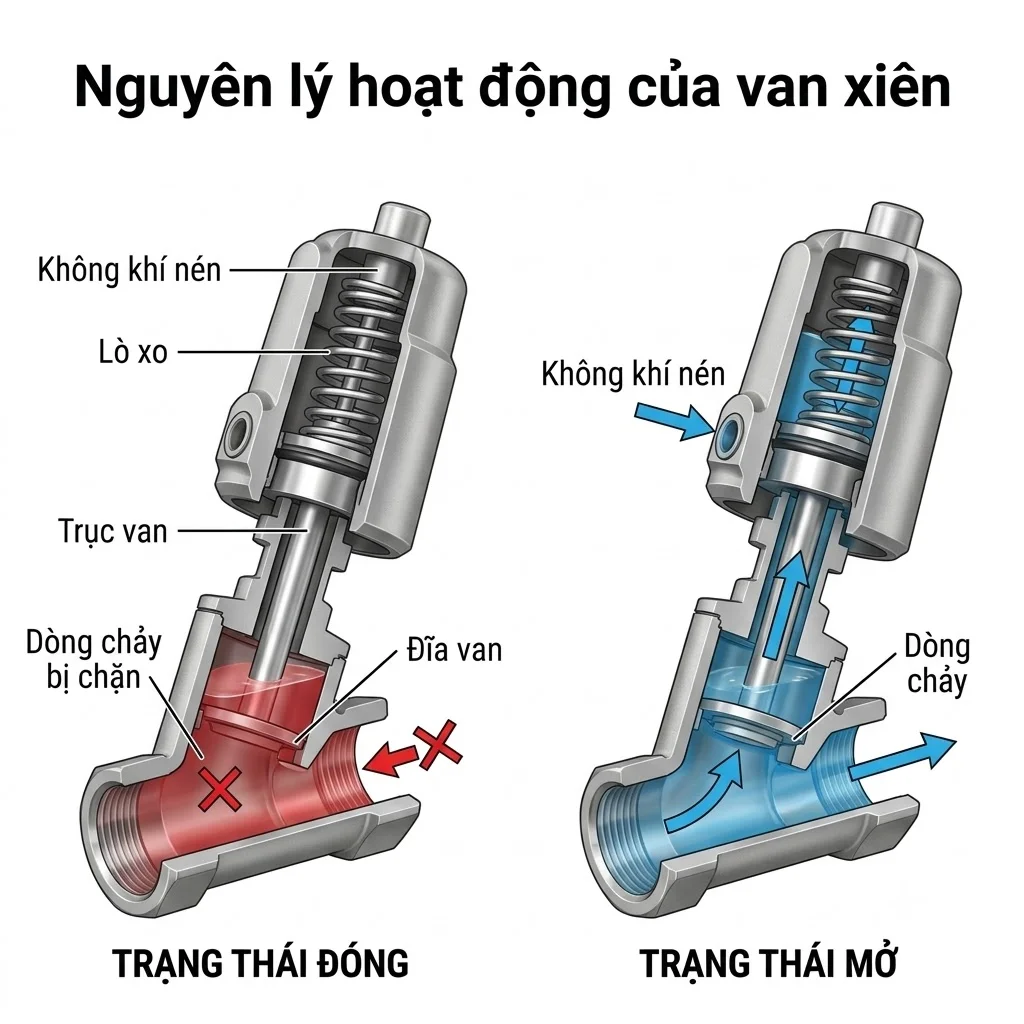

Angle Seat Valve điều khiển bằng khí nén hoạt động dựa trên áp lực khí tác động lên piston bên trong bộ truyền động. Chuyển động của piston được truyền qua trục van để điều khiển đĩa van đóng hoặc mở cửa lưu chất.

Đối với loại van thường đóng (NC), quá trình vận hành diễn ra như sau:

3.1. Trạng thái van đóng

Khi chưa cấp khí nén vào bộ truyền động, lò xo hồi vị sẽ tạo lực đẩy piston và đưa đĩa van về vị trí đóng. Đĩa van ép vào đế van, ngăn không cho lưu chất tiếp tục đi qua.

Đây là trạng thái thường gặp ở các hệ thống yêu cầu van tự động đóng khi nguồn khí nén bị ngắt.

3.2. Trạng thái van mở

Khi cấp khí nén với áp suất phù hợp vào cổng điều khiển, áp lực khí tác động lên piston và thắng lực đàn hồi của lò xo. Piston dịch chuyển, kéo theo trục van và nâng đĩa van khỏi đế van.

Lúc này, cửa van được mở và lưu chất có thể đi qua thân van theo hướng thiết kế.

3.3. Trạng thái van đóng trở lại

Khi ngừng cấp khí hoặc xả áp khỏi bộ truyền động, lực khí nén không còn duy trì chuyển động của piston. Lò xo hồi vị đẩy piston và trục van trở về vị trí ban đầu, khiến đĩa van ép xuống đế van và đóng dòng chảy.

Ngoài loại thường đóng, Angle Seat Valve còn có loại thường mở (NO). Với thiết kế này, van duy trì trạng thái mở khi chưa cấp khí và chuyển sang trạng thái đóng khi nhận khí nén. Vì vậy, cần xác định đúng kiểu tác động trước khi lắp đặt vào hệ thống.

4. Các loại van xiên phổ biến hiện nay

Angle Seat Valve được phân loại dựa trên cơ chế điều khiển, vật liệu chế tạo và phương thức kết nối. Một số dòng sản phẩm thường gặp gồm:

4.1. Van xiên khí nén thường đóng

Đây là loại van ở trạng thái đóng khi chưa cấp khí nén. Khi nhận áp lực khí phù hợp, piston dịch chuyển để mở cửa van. Khi mất khí, lò xo hồi vị đưa van về trạng thái đóng.

Loại van này phù hợp với những hệ thống cần ưu tiên trạng thái ngắt dòng khi nguồn khí nén gặp sự cố.

4.2. Van xiên khí nén thường mở

Van thường mở duy trì trạng thái mở khi không có khí nén cấp vào bộ truyền động. Khi cấp khí, piston dịch chuyển theo chiều ngược lại để đóng cửa van.

Thiết kế này được sử dụng trong những hệ thống cần duy trì dòng chảy ở trạng thái bình thường và chỉ đóng khi có tín hiệu điều khiển.

4.3. Van xiên inox

Thân van được chế tạo từ inox 304 hoặc inox 316, có khả năng chống ăn mòn và phù hợp với nhiều môi trường công nghiệp. Trong đó, inox 316 thường được cân nhắc khi môi trường có yêu cầu chống ăn mòn cao hơn.

Angle Seat Valve inox được sử dụng trong hệ thống nước, thực phẩm, đồ uống, dược phẩm và một số dây chuyền hóa chất tương thích.

4.4. Van xiên đồng

Angle Seat Valve đồng thường được sử dụng trong các hệ thống nước, khí nén hoặc môi trường có tính chất phù hợp với vật liệu đồng. Ưu điểm của dòng van này là khả năng gia công tốt và chi phí thường hợp lý.

Tuy nhiên, cần kiểm tra khả năng tương thích của đồng với lưu chất, nhiệt độ và áp suất làm việc trước khi lựa chọn.

5. Ứng dụng thực tế của van xiên

Nhờ khả năng đóng mở tự động, thời gian đáp ứng nhanh và thiết kế đường dẫn nghiêng, Angle Seat Valve được sử dụng trong nhiều lĩnh vực công nghiệp.

5.1. Hệ thống hơi nóng

Angle Seat Valve có thể được sử dụng trong các đường ống dẫn hơi nóng, hệ thống gia nhiệt và thiết bị trao đổi nhiệt nếu sản phẩm đáp ứng yêu cầu về nhiệt độ, áp suất và vật liệu làm kín.

Thiết bị giúp kiểm soát quá trình cấp hơi đến các vị trí sử dụng, hỗ trợ tự động hóa hoạt động của hệ thống.

5.2. Hệ thống khí nén

Trong các dây chuyền sản xuất, Angle Seat Valve được dùng để đóng mở đường cấp khí cho máy móc và thiết bị. Bộ truyền động khí nén giúp van vận hành tự động theo tín hiệu điều khiển, giảm thao tác thủ công.

5.3. Ngành thực phẩm và đồ uống

Angle Seat Valve inox có thể được lắp đặt trong hệ thống dẫn nước, dung dịch hoặc một số loại nguyên liệu lỏng. Với các dây chuyền yêu cầu vệ sinh cao, cần lựa chọn sản phẩm có vật liệu tiếp xúc lưu chất và kiểu kết nối phù hợp tiêu chuẩn vệ sinh của hệ thống.

5.4. Ngành hóa chất

Trong một số hệ thống hóa chất, Angle Seat Valve được sử dụng để kiểm soát dòng dung dịch và chất lỏng công nghiệp. Khi ứng dụng, cần xem xét khả năng chống ăn mòn của vật liệu thân van, gioăng và các chi tiết tiếp xúc với lưu chất.

5.5. Hệ thống xử lý nước

Angle Seat Valve có thể được sử dụng trong các đường ống cấp nước, dây chuyền xử lý nước và hệ thống phân phối chất lỏng. Thiết bị hỗ trợ đóng mở tự động tại từng nhánh đường ống, giúp quá trình vận hành thuận tiện hơn.

6. Ưu điểm và hạn chế của van xiên

6.1. Ưu điểm

Angle Seat Valve được nhiều đơn vị lựa chọn nhờ những đặc điểm nổi bật sau:

• Lưu lượng tương đối lớn: Thiết kế đường dẫn nghiêng giúp lưu chất đi qua thuận lợi, hạn chế một số tổn thất áp suất so với các thiết kế có đường dẫn phức tạp hơn. Lưu lượng thực tế vẫn phụ thuộc vào kích thước và hệ số dòng chảy của từng model.

• Đóng mở nhanh: Bộ truyền động khí nén cho phép van chuyển trạng thái trong thời gian ngắn, phù hợp với các dây chuyền tự động hóa.

• Khả năng làm việc đa dạng: Có thể sử dụng cho nước, khí nén, hơi nóng và một số lưu chất công nghiệp khi vật liệu van tương thích.

• Tự động hóa thuận tiện: Có thể kết hợp với hệ thống điều khiển khí nén và các thiết bị giám sát trạng thái.

• Phù hợp với tần suất vận hành cao: Nếu được lựa chọn và bảo dưỡng đúng cách, van có thể đáp ứng nhu cầu đóng mở thường xuyên trong dây chuyền sản xuất.

6.2. Hạn chế

Bên cạnh những ưu điểm, Angle Seat Valve cũng có một số hạn chế cần lưu ý:

• Cần có nguồn khí nén ổn định để bộ truyền động hoạt động.

• Cấu tạo phức tạp hơn một số dòng van vận hành bằng tay.

• Chi phí đầu tư có thể cao hơn do phải trang bị bộ truyền động và phụ kiện điều khiển.

• Gioăng làm kín và các chi tiết chuyển động có thể bị hao mòn sau thời gian dài sử dụng.

• Không phải model nào cũng phù hợp với mọi loại hóa chất, nhiệt độ và áp suất.

7. So sánh van xiên và van cầu

Angle Seat Valve và van cầu đều có thể được sử dụng để kiểm soát dòng chảy trong hệ thống đường ống. Tuy nhiên, hai dòng van có sự khác biệt về thiết kế và phương thức vận hành.

Nhìn chung, van xiên phù hợp với những vị trí cần đóng mở tự động, phản hồi nhanh và có lưu lượng qua van tương đối lớn. Van cầu thường được cân nhắc khi hệ thống cần khả năng điều tiết lưu lượng theo thiết kế chuyên dụng.

8. Hướng dẫn lắp đặt van đúng kỹ thuật

Để Angle Seat Valve hoạt động ổn định, quá trình lắp đặt cần tuân thủ hướng dẫn của nhà sản xuất và các yêu cầu kỹ thuật của hệ thống.

Một số bước cơ bản gồm:

1. Kiểm tra sản phẩm: Xác định kích thước, vật liệu, kiểu kết nối, áp suất và nhiệt độ làm việc của van.

2. Làm sạch đường ống: Loại bỏ bụi bẩn, cặn hàn và dị vật có thể gây kẹt đĩa van hoặc làm hỏng gioăng.

3. Xác định chiều dòng chảy: Lắp van theo hướng mũi tên hoặc ký hiệu trên thân van. Không tự ý đảo chiều khi chưa kiểm tra hướng dẫn của nhà sản xuất.

4. Kết nối với đường ống: Thực hiện nối ren, mặt bích hoặc clamp đúng kỹ thuật, tránh tạo lực cơ học quá lớn lên thân van.

5. Kết nối khí nén: Sử dụng nguồn khí có áp suất phù hợp, đảm bảo đường cấp khí kín và sạch.

6. Kiểm tra vận hành: Cấp khí thử để quan sát quá trình đóng mở, đồng thời kiểm tra các vị trí kết nối và làm kín.

Ngoài ra, cần bố trí khoảng không gian phù hợp để thuận tiện cho việc tháo bộ truyền động, kiểm tra gioăng và bảo dưỡng van trong quá trình sử dụng.

9. Cách bảo dưỡng và sửa chữa van

Bảo dưỡng định kỳ giúp duy trì khả năng làm kín, hạn chế sự cố và kéo dài tuổi thọ thiết bị. Tần suất kiểm tra phụ thuộc vào môi trường làm việc, số lần đóng mở và khuyến cáo của nhà sản xuất.

Một số công việc cần thực hiện gồm:

• Kiểm tra thân van để phát hiện dấu hiệu ăn mòn, nứt hoặc rò rỉ.

• Quan sát các vị trí kết nối nhằm phát hiện hiện tượng rò khí và rò lưu chất.

• Kiểm tra nguồn khí nén, bộ lọc khí và áp suất cấp cho bộ truyền động.

• Theo dõi khả năng đóng mở của piston, trục van và đĩa van.

• Kiểm tra gioăng làm kín, thay thế khi xuất hiện dấu hiệu chai cứng, biến dạng hoặc hư hỏng.

• Vệ sinh cặn bẩn trong thân van khi có hiện tượng giảm lưu lượng hoặc đóng kín không hoàn toàn.

Trước khi tháo van để kiểm tra hoặc sửa chữa, cần cô lập nguồn lưu chất, xả áp suất trong đường ống và ngắt nguồn khí nén theo đúng quy trình an toàn. Không nên tự ý tháo bộ truyền động khi hệ thống vẫn còn áp lực.

10. Kinh nghiệm lựa chọn van phù hợp

Để lựa chọn đúng loại Angle Seat Valve, người dùng cần căn cứ vào điều kiện vận hành thực tế thay vì chỉ quan tâm đến kích thước đường ống hoặc giá thành sản phẩm.

Xác định môi trường lưu chất: Cần biết van sử dụng cho nước, hơi nóng, khí nén hay hóa chất. Đây là cơ sở để lựa chọn vật liệu thân van và gioăng làm kín.

Lựa chọn vật liệu: Inox 304, inox 316, đồng hoặc vật liệu nhựa có đặc tính khác nhau. Cần đối chiếu khả năng tương thích với lưu chất, nhiệt độ và áp suất làm việc.

Kiểm tra kích thước và kiểu kết nối: Van cần phù hợp với đường kính ống và phương thức kết nối hiện có như ren, mặt bích hoặc clamp.

Xác định kiểu tác động: Cần lựa chọn van thường đóng (NC) hoặc thường mở (NO), tác động đơn hay tác động kép dựa trên yêu cầu điều khiển và trạng thái an toàn mong muốn khi mất khí nén.

Kiểm tra thông số kỹ thuật: Nên xem xét áp suất làm việc, nhiệt độ cho phép, áp suất khí điều khiển, hệ số lưu lượng và khả năng làm kín của sản phẩm.

Lựa chọn nhà cung cấp uy tín: Ưu tiên đơn vị có thông tin kỹ thuật rõ ràng, nguồn gốc sản phẩm và chính sách hỗ trợ sau bán hàng. Điều này giúp quá trình lắp đặt, vận hành và thay thế phụ kiện thuận lợi hơn.

Kết luận

Angle Seat Valve là thiết bị đóng mở dòng chảy có thiết kế thân nghiêng đặc trưng, thường kết hợp bộ truyền động khí nén để tự động hóa quá trình vận hành. Nhờ khả năng đóng mở nhanh, lưu lượng qua van tương đối lớn và phạm vi ứng dụng đa dạng, sản phẩm được sử dụng trong nhiều hệ thống hơi nóng, khí nén, nước, thực phẩm và công nghiệp hóa chất.

Để van hoạt động hiệu quả và bền bỉ, người dùng cần lựa chọn đúng vật liệu, kích thước, kiểu tác động và thông số làm việc. Đồng thời, việc lắp đặt đúng chiều dòng chảy và bảo dưỡng định kỳ cũng đóng vai trò quan trọng trong việc hạn chế rò rỉ, hư hỏng và đảm bảo an toàn cho toàn bộ hệ thống.
