Hướng Dẫn Kỹ Thuật Toàn Diện Về Van Xả Tràn Trong Hệ Thống PCCC

Vì Sao Hệ Thống PCCC Cần Van Xả Tràn?

Trong một số khu vực đặc thù có nguy cơ cháy nổ cao, việc chỉ sử dụng các đầu phun sprinkler thông thường đôi khi không thể đáp ứng được yêu cầu về tốc độ và lưu lượng xả nước để dập tắt đám cháy ngay từ giai đoạn đầu. Khi hệ thống phát hiện có sự cố cháy, hạ tầng PCCC đòi hỏi khả năng kích hoạt cực nhanh, đưa một lượng nước khổng lồ đến khu vực bảo vệ, phân phối đồng thời qua nhiều đầu phun theo thiết kế và tối thiểu hóa thời gian phản ứng.

Đây chính là lúc deluge system – hệ thống xả tràn phát huy vai trò bảo vệ cốt lõi của mình. Để kiểm soát toàn bộ lượng lưu chất trong mạng lưới này, thiết bị trọng yếu đóng vai trò "cánh cửa" điều tiết dòng nước chính là van xả tràn (deluge valve).

Kiến Thức Nền

Van Xả Tràn Là Gì?

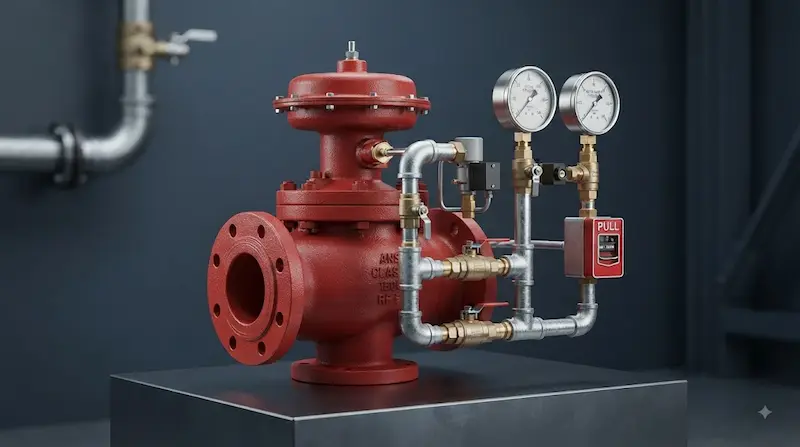

Van xả tràn (Deluge Valve) là loại van chuyên dụng trong hệ thống chữa cháy xả tràn, có nhiệm vụ kiểm soát dòng nước từ nguồn cấp vào hệ thống đường ống phía sau van. Khi cơ cấu kích hoạt tác động, van mở để cho phép một lượng nước lớn đi vào hệ thống và cấp đến các đầu phun theo thiết kế.

Về bản chất, đây là thiết bị van phòng cháy chữa cháy (fire protection valve) thường duy trì ở trạng thái đóng. Khi nhận được tín hiệu kích hoạt từ hệ thống báo cháy hoặc cơ cấu điều khiển, van lập tức mở rộng để nước tràn vào hệ thống đường ống và phun ra ngoài qua các đầu phun (open sprinkler/nozzle). Điểm cần nhấn mạnh là van xả tràn khác hoàn toàn với đầu phun sprinkler: van chịu trách nhiệm kiểm soát nguồn nước tổng, trong khi sprinkler/nozzle là thiết bị phân phối nước trực tiếp tại khu vực cần bảo vệ.

Nguyên Lý Hoạt Động Của Van Xả Tràn

Chu trình vận hành của thiết bị diễn ra theo các mốc trạng thái kỹ thuật:

• Trạng thái bình thường: Van duy trì ở trạng thái đóng. Phía nguồn cấp có sẵn nước chịu áp suất, trong khi phía hệ thống đường ống phía sau (downstream) thường không chứa nước theo cấu hình tiêu chuẩn của hệ thống xả tràn.

• Khi xảy ra sự cố cháy: Hệ thống phát hiện đám cháy thông qua các thiết bị cảm biến như smoke detector, heat detector, flame detector, cơ chế tác động thủ công (manual release) hoặc hệ thống kích hoạt khí nén/điện (pneumatic/electric release).

• Tín hiệu kích hoạt: Cơ cấu xả áp (release trim) tác động làm thay đổi áp lực giữ van. Lực giữ suy giảm khiến van xả tràn tự động mở ra, cho phép dòng nước tràn ồ ạt vào đường ống và xả đồng thời qua tất cả các đầu phun đang mở.

• Sau khi kích hoạt: Kỹ thuật viên cần tiến hành kiểm soát hiện trường, reset hệ thống, tìm hiểu nguyên nhân kích hoạt và đưa van về trạng thái sẵn sàng theo đúng quy trình quy định.

Phân Tích Chuyên Sâu

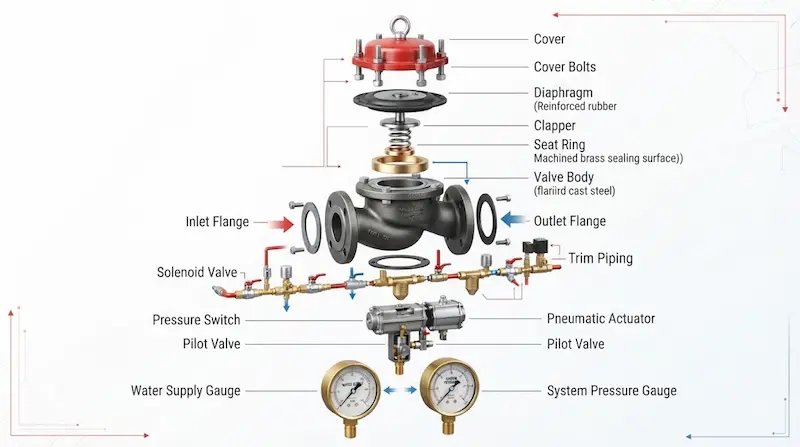

Cấu Tạo Van Xả Tràn Gồm Những Bộ Phận Nào?

Cấu trúc cơ khí của thiết bị bao gồm các thành phần chủ chốt:

• Valve body (Thân van): Chịu áp lực cao và dẫn hướng dòng lưu chất.

• Diaphragm/Piston: Màng chắn hoặc piston tham gia trực tiếp vào cơ cấu giữ và mở van.

• Cover (Nắp van): Bảo vệ và bịt kín khoang điều khiển phía trên.

• Trim (Hệ thống ống phụ trợ): Tập hợp van bi, đồng hồ áp suất, đường cấp mồi (priming line) và các đường xả.

• Seat (Đế van): Tạo bề mặt đóng kín khít với màng chắn.

• Release system (Hệ thống kích hoạt): Tiếp nhận tín hiệu để xả áp khoang màng chắn.

• Manual emergency release: Cơ chế xả khẩn cấp bằng tay. [chèn link: tham khảo phụ kiện hệ thống pccc chính hãng]

Mỗi bộ phận đảm nhiệm một chức năng chuyên biệt: thân van chịu lực, đế van chống rò rỉ, hệ thống trim kiểm soát trạng thái đóng/mở. Cấu tạo thực tế có thể thay đổi tùy theo nhà sản xuất và model cụ thể.

Các Loại Van Xả Tràn Phổ Biến

Phân loại theo cơ chế kích hoạt (release mechanism):

Hydraulic Release: Sử dụng tín hiệu hoặc áp lực nước để kích hoạt cơ chế xả áp.

Pneumatic Release: Sử dụng hệ thống áp lực khí nén trên đường ống điều khiển.

Electric Release: Kích hoạt thông qua hệ thống điện tử kết hợp van điện từ (solenoid valve) và tủ trung tâm báo cháy.

Manual Release: Cho phép tác động thủ công bằng tay trong các tình huống khẩn cấp.

Ngoài ra, thiết bị còn được phân loại theo kiểu màng chắn (diaphragm), kiểu piston, kiểu thân van, cấu hình trim hoặc định mức áp suất chịu đựng.

Thông Số Kỹ Thuật Quan Trọng Của Van Xả Tràn

Việc lựa chọn thiết bị cho dự án đòi hỏi sự kiểm tra gắt gao các thông số kỹ thuật:

• Nominal Size: Các kích thước phổ biến gồm DN50, DN80, DN100, DN150, DN200...

• Working Pressure: Bắt buộc xác định rõ áp suất làm việc tối đa (maximum working pressure) và áp suất hệ thống.

• Connection: Kiểu kết nối mặt bích (flanged), rãnh (grooved) hoặc ren tùy model.

• Material: Thân gang cầu (ductile iron), gang xám (cast iron), linh kiện inox hoặc cụm trim đồng thau.

• Temperature: Phù hợp với biên độ nhiệt độ môi trường lắp đặt thực tế.

• Release Type: Kiểu kích hoạt thủy lực, khí nén hoặc điện.

• Approval/Certification: Đối với thiết bị PCCC, các chứng nhận quốc tế như UL (Underwriters Laboratories) hay FM (Factory Mutual) là yêu cầu gần như bắt buộc.

Tuyệt đối không chọn mua thiết bị chỉ dựa đơn thuần vào kích thước đường kính DN.

Van Xả Tràn Khác Van Báo Động Như Thế Nào?

Điểm khác biệt cốt lõi nằm ở chỗ hệ thống xả tràn sử dụng các đầu phun mở, do đó khi van xả tràn được kích hoạt, nước sẽ được xả đồng thời qua tất cả các đầu phun để tạo ra "bức tường nước" dập tắt đám cháy bùng phát nhanh chóng.

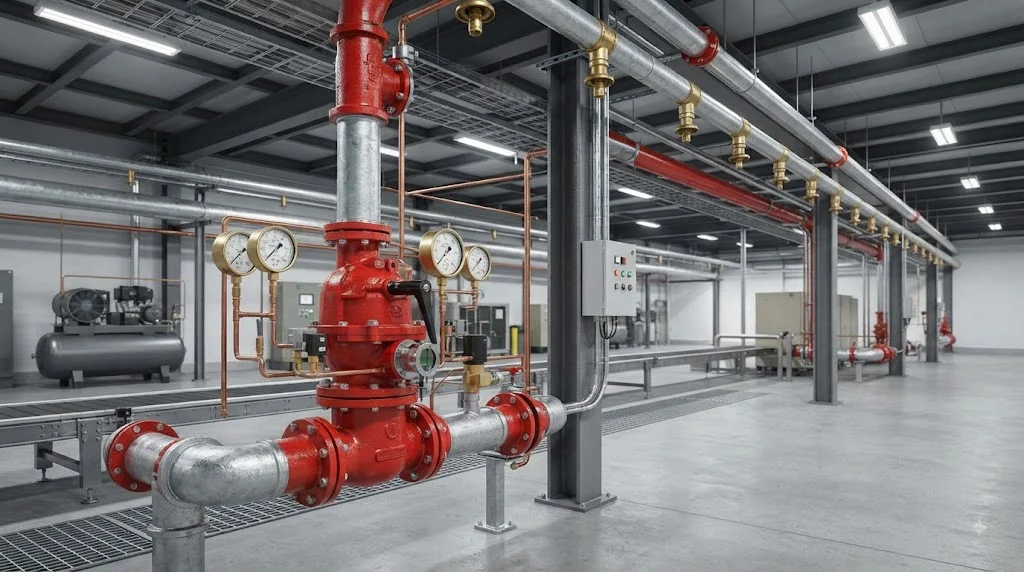

Van Xả Tràn Được Sử Dụng Ở Đâu?

Thiết bị thường được lắp đặt tại các khu vực có nguy cơ cháy nổ cực cao hoặc yêu cầu tốc độ phản ứng tức thì:

• Khu vực bồn bể chứa nhiên liệu, hóa chất (tank farm).

• Nhà máy lọc hóa dầu, kho chứa khí hóa lỏng.

• Trạm biến áp năng lượng, thiết bị điện cao thế (transformer).

• Nhà xưởng sửa chữa máy bay (hangar).

• Các khu vực sản xuất có mật độ tải lửa lớn (high fire load).

Việc ứng dụng hệ thống này phải tuân thủ nghiêm ngặt theo phân loại rủi ro cháy nổ (hazard classification) và thiết kế tiêu chuẩn PCCC chứ không thể áp dụng cảm tính.

Ứng Dụng Thực Tế

Khi Nào Nên Sử Dụng Van Xả Tràn?

Hệ thống xả tràn được cân nhắc khi công trình hội tụ các yếu tố:

• Nguy cơ bùng phát đám cháy lan truyền cực nhanh.

• Yêu cầu phủ nước đồng thời trên diện tích không gian rộng lớn.

• Cần tích hợp hệ thống phát hiện cháy tự động với tốc độ xả nước ngay lập tức.

• Khu vực chứa các thiết bị cần được làm mát và bảo vệ khẩn cấp.

Cần lưu ý rằng không phải nhà xưởng nào cũng cần đến thiết bị này. Việc lựa chọn phụ thuộc hoàn toàn vào mức độ rủi ro cháy (fire hazard), đặc tính khu vực (occupancy), tải trọng cháy (fire load), tiêu chuẩn kỹ thuật áp dụng và quyết định từ cơ quan quản lý nhà nước về PCCC.

7 Sai Lầm Khi Chọn Và Lắp Đặt Van Xả Tràn

Chỉ chọn thiết bị theo kích thước DN: Bỏ qua các thông số về lưu lượng và áp suất.

Không xác định rõ áp suất làm việc: Dẫn đến việc van bị rò rỉ hoặc không chịu được áp lực hệ thống.

Bỏ qua hệ thống kích hoạt (Release system): Không đồng bộ hóa phương thức kích hoạt thủy lực, khí nén hoặc điện.

Thiếu chứng nhận tiêu chuẩn: Sử dụng sản phẩm không đạt chuẩn UL/FM cho các dự án yêu cầu khắt khe.

Lắp ngược chiều dòng chảy: Vi phạm nguyên tắc kỹ thuật thủy lực cơ bản.

Cài đặt sai cấu hình Trim: Không thiết lập đúng các đường ống phụ trợ theo tài liệu hướng dẫn của hãng.

Bỏ quên công tác bảo trì định kỳ: Không thử nghiệm vận hành khiến van bị kẹt khi xảy ra sự cố thực tế.

Sai lầm nghiêm trọng nhất trong lĩnh vực PCCC là lựa chọn một thiết bị có kích thước đúng nhưng cấu hình trim/release không tương thích với toàn bộ chuỗi tín hiệu báo cháy của tòa nhà.

Hướng Dẫn & Checklist

Cách Chọn Van Xả Tràn Phù Hợp

• Bước 1: Xác định mức độ rủi ro: Đánh giá đặc thù mối nguy hiểm cháy nổ tại khu vực.

• Bước 2: Xác định hệ thống: Thiết lập cấu hình hệ thống xả tràn (deluge system).

• Bước 3: Chọn kích thước ống: Quy chuẩn đường kính DN50, DN80, DN100, DN150...

• Bước 4: Xác định áp suất: Tính toán áp suất vận hành tối đa của mạng lưới.

• Bước 5: Lựa chọn phương thức kích hoạt: Thủy lực, khí nén hay điện tử.

• Bước 6: Kiểm tra chứng nhận: Đảm bảo sản phẩm có approval UL/FM theo yêu cầu thiết kế.

• Bước 7: Kiểm tra đồng bộ: Vật liệu, kiểu kết nối, cấu hình trim, thiết bị báo động và hướng lắp đặt.

• Bước 8: Đối chiếu tài liệu: Tham khảo sát sao bảng dữ liệu (datasheet) và cẩm nang lắp đặt của nhà sản xuất.

Checklist Trước Khi Nghiệm Thu Van Xả Tràn

• Đúng model và mã sản phẩm theo thiết kế duyệt.

• Đúng kích thước danh định DN.

• Đúng định mức áp suất làm việc (pressure rating).

• Lắp đúng chiều mũi tên hướng dòng chảy.

• Hoàn thiện hệ thống ống phụ trợ (Trim) đúng kỹ thuật.

• Kiểu kết nối kín khít, không rò rỉ.

• Đầy đủ tài liệu datasheet và hướng dẫn lắp đặt.

• Đã kiểm tra áp suất thử nghiệm đường ống.

• Thử nghiệm kích hoạt thực tế (release test).

• Kiểm tra tín hiệu báo động về trung tâm.

• Vận hành thử nghiệm quy trình xả và khôi phục (Reset).

• Lập biên bản ghi nhận kết quả thử nghiệm nghiệm thu.

Công tác thử nghiệm và nghiệm thu bắt buộc phải thực hiện tuân thủ tuyệt đối theo hồ sơ thiết kế, tiêu chuẩn PCCC hiện hành và tài liệu của nhà sản xuất.

FAQ Về Van Xả Tràn

Van xả tràn là gì?

Là thiết bị van chuyên dụng trong hệ thống PCCC có nhiệm vụ kiểm soát nguồn nước cấp vào hệ thống ống xả tràn khi nhận tín hiệu kích hoạt từ thiết bị phát hiện cháy.

Van xả tràn hoạt động như thế nào?

Ở trạng thái chờ, van đóng giữ nước áp lực. Khi hệ thống nhận tín hiệu sự cố, cơ chế kích hoạt làm giảm áp lực buồng màng chắn, khiến van mở lớn để nước tràn vào đường ống.

Van xả tràn khác gì van báo động thông thường?

Van xả tràn dùng cho hệ thống đầu phun hở (xả đồng thời toàn khu vực), trong khi van báo động dùng cho hệ thống ống ướt với đầu phun kín tự động kích hoạt từng điểm.

Van xả tràn có những kích thước nào?

Thiết bị có nhiều quy cách đa dạng như DN50, DN80, DN100, DN150, DN200... tùy thuộc vào lưu lượng tính toán của bản vẽ thiết kế hệ thống PCCC.

Có bắt buộc phải kiểm tra định kỳ van xả tràn không?

Có. Đây là thiết bị an toàn sống còn nên phải được kiểm tra, vận hành thử và bảo dưỡng định kỳ theo đúng tiêu chuẩn PCCC và hướng dẫn của hãng sản xuất.

Kết Luận

Chọn Đúng Van Xả Tràn Để Hệ Thống PCCC Hoạt Động Tin Cậy

Van xả tràn là thiết bị trung tâm quyết định sự thành bại của một hệ thống chữa cháy xả tràn quy mô lớn. Việc đầu tư và lựa chọn thiết bị không thể xem nhẹ hay chỉ dựa vào kích thước đường kính ống. Chủ đầu tư và nhà thầu cần xem xét tổng thể các yếu tố về áp suất, vật liệu, hệ thống kích hoạt trim, kiểu kết nối và đặc biệt là các chứng nhận kiểm định quốc tế. Lựa chọn đúng thiết bị theo đúng tiêu chuẩn thiết kế chính là chiếc chìa khóa vàng đảm bảo sự an toàn tuyệt đối cho con người và tài sản trước mọi rủi ro hỏa hoạn.
