Butterfly valve stainless steel: Cấu Tạo, Phân Loại Và Cách Chọn Đúng Cho Hệ Thống

Trong các hệ thống đường ống nước, hóa chất, thực phẩm hoặc xử lý chất lỏng, van bướm được sử dụng phổ biến nhờ thiết kế gọn, trọng lượng tương đối nhẹ và khả năng đóng mở nhanh. Tuy nhiên, khi môi trường làm việc có độ ẩm cao, hóa chất hoặc yêu cầu chống ăn mòn, vật liệu thân van và đĩa van trở thành yếu tố quyết định độ bền của cả hệ thống.

Đây là lý do van bướm inox (butterfly valve stainless steel) được lựa chọn trong nhiều hệ thống công nghiệp và dân dụng. Bài viết này sẽ giúp bạn hiểu rõ van bướm inox là gì, cấu tạo và nguyên lý hoạt động ra sao, nên chọn inox 304 hay 316, phân biệt kiểu wafer, lug và mặt bích, cùng những thông số cần kiểm tra trước khi lựa chọn.

Butterfly valve stainless steel là gì?

Van bướm inox là loại van bướm có các bộ phận chính, đặc biệt là thân van hoặc các chi tiết tiếp xúc với môi chất, được chế tạo từ thép không gỉ inox. Van sử dụng một đĩa van quay quanh trục để đóng, mở hoặc điều tiết dòng chảy.

Cần lưu ý một điểm quan trọng: không phải cứ gọi là "van bướm inox" thì toàn bộ van đều làm từ cùng một loại inox. Thân, đĩa, trục và đế làm kín (seat) có thể sử dụng các vật liệu khác nhau tùy thiết kế của từng nhà sản xuất.

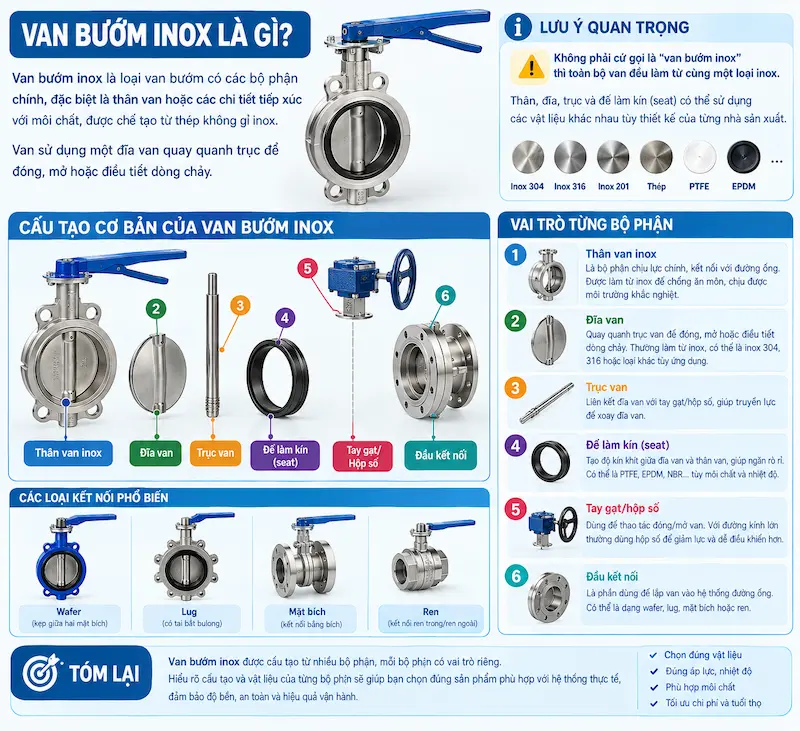

Các thành phần cơ bản của một van bướm inox gồm: thân van inox, đĩa van, trục van, đế làm kín, tay gạt/hộp số và đầu kết nối. Mỗi bộ phận đảm nhiệm vai trò riêng, và việc hiểu rõ cấu tạo này là bước đầu tiên để chọn đúng sản phẩm phù hợp với hệ thống thực tế.

Nguyên lý hoạt động của van bướm inox

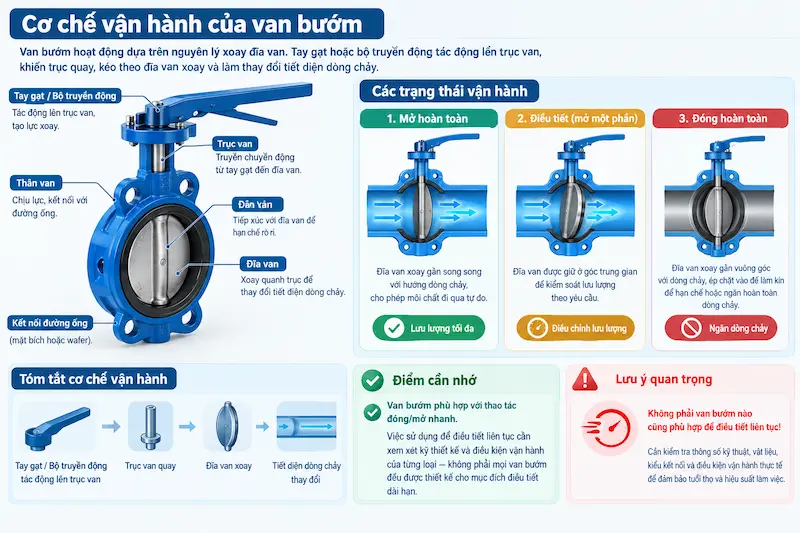

Cơ chế vận hành của van bướm khá trực quan: tay gạt hoặc bộ truyền động tác động lên trục van, khiến trục quay, kéo theo đĩa van xoay và làm thay đổi tiết diện dòng chảy.

Khi van mở, đĩa van xoay gần song song với hướng dòng chảy, cho phép môi chất đi qua tự do. Khi van đóng, đĩa van xoay gần vuông góc với dòng chảy, ép chặt vào đế làm kín để hạn chế hoặc ngăn hoàn toàn dòng chảy. Trong trường hợp cần điều tiết, đĩa van được giữ ở một góc trung gian để kiểm soát lưu lượng theo yêu cầu.

Cần nhấn mạnh: van bướm đặc biệt phù hợp với thao tác đóng/mở nhanh, trong khi việc sử dụng để điều tiết liên tục cần xem xét kỹ thiết kế và điều kiện vận hành của từng loại — không phải mọi van bướm đều được thiết kế cho mục đích điều tiết dài hạn.

Cấu tạo butterfly valve stainless steel

Thân van là phần bao quanh cơ cấu van và kết nối với đường ống. Vật liệu thân thường là inox 304 hoặc inox 316/316L, ảnh hưởng trực tiếp đến khả năng chống ăn mòn và độ bền cơ học của toàn bộ van.

Đĩa van là bộ phận trực tiếp xoay trong dòng chảy, cần quan tâm đến vật liệu, độ hoàn thiện bề mặt, khả năng chống ăn mòn và khả năng tương thích với môi chất sử dụng.

Trục van có nhiệm vụ truyền chuyển động từ tay gạt, hộp số hoặc bộ điều khiển tới đĩa van, đòi hỏi độ chính xác cao để đảm bảo vận hành ổn định.

Đế làm kín (seat) đảm nhiệm chức năng làm kín giữa đĩa và thân van, thường sử dụng các vật liệu như EPDM, PTFE, NBR hoặc vật liệu đàn hồi chuyên dụng khác. Đây là bộ phận cần đặc biệt quan tâm, bởi khả năng chịu nhiệt và tương thích hóa chất của đế làm kín có thể khác đáng kể so với thân inox — một van có thân inox 316 nhưng đế làm kín không phù hợp vẫn có thể gây rò rỉ hoặc hư hỏng sớm.

Phân loại van bướm inox

Van bướm inox kiểu kẹp (wafer): Thiết kế mỏng, gọn, lắp giữa hai mặt bích đường ống, trọng lượng tương đối nhẹ. Loại này phù hợp với nhiều hệ thống nước và công nghiệp nhờ tính linh hoạt trong lắp đặt.

Van bướm inox kiểu tai bắt bulông (lug): Thân van có các tai bắt bulông, có thể thuận tiện hơn trong một số cấu hình lắp đặt, đặc biệt thích hợp cho hệ thống yêu cầu cấu hình kết nối riêng biệt hoặc cần tháo lắp một đầu mà không ảnh hưởng đầu còn lại.

Van bướm inox mặt bích (flanged): Hai đầu van có mặt bích, kết nối chắc chắn, phù hợp với các đường ống lớn hoặc hệ thống có yêu cầu kết nối mặt bích nghiêm ngặt.

Về cơ cấu vận hành, có thể chia thành van bướm inox tay gạt (phù hợp van kích thước nhỏ, thao tác thủ công nhanh), van bướm inox tay quay (sử dụng hộp số, phù hợp van kích thước lớn hoặc cần giảm lực thao tác), và van bướm inox điều khiển khí nén/điện dùng cho hệ thống cần tự động hóa, điều khiển từ xa hoặc đóng/mở theo tín hiệu điều khiển.

Inox 304 và inox 316: Nên chọn loại nào?

Đây là quyết định quan trọng ảnh hưởng trực tiếp đến tuổi thọ và chi phí đầu tư của van bướm inox.

Không nên mặc định inox 316 luôn tốt hơn trong mọi ứng dụng. Việc lựa chọn cần dựa trên nhiều yếu tố: thành phần môi chất, nồng độ hóa chất, nhiệt độ, áp suất, thời gian tiếp xúc, yêu cầu vệ sinh và tuổi thọ mong muốn của hệ thống. Chọn inox 316 cho một hệ thống nước sạch thông thường có thể làm tăng chi phí không cần thiết, trong khi chọn inox 304 cho môi trường có chloride cao lại tiềm ẩn rủi ro ăn mòn sớm.

Các thông số kỹ thuật quan trọng

Khi lựa chọn van bướm inox, cần kiểm tra đầy đủ các nhóm thông số sau:

• Kích thước danh nghĩa: DN50, DN65, DN80, DN100, DN125, DN150, DN200 và các kích thước khác theo hệ thống.

• Cấp áp lực: PN10, PN16, Class 150 hoặc các cấp áp lực khác tùy tiêu chuẩn.

• Kiểu kết nối: kẹp giữa mặt bích, tai bắt bulông hoặc mặt bích.

• Vật liệu: thân van, đĩa van, trục van, đế làm kín — mỗi bộ phận cần được xác định vật liệu riêng.

• Nhiệt độ làm việc: phụ thuộc không chỉ vào thân inox mà còn vào đế làm kín và các bộ phận làm kín khác.

• Kiểu vận hành: tay gạt thủ công, hộp số, khí nén hoặc điện.

Bỏ sót bất kỳ thông số nào trong danh sách này đều có thể dẫn đến việc chọn sai sản phẩm, gây tốn kém chi phí thay thế hoặc rủi ro vận hành không an toàn.

So sánh van bướm inox với các loại van khác

So với van bướm gang, van bướm inox thường vượt trội về khả năng chống ăn mòn, nhưng cần cân nhắc thêm về trọng lượng, chi phí và độ bền bề mặt tùy theo môi trường sử dụng cụ thể.

So với van bướm nhựa, sự khác biệt nằm ở khả năng chịu nhiệt, độ cứng, khả năng chịu áp và khả năng chống va đập — inox thường có ưu thế trong các hệ thống yêu cầu độ bền cơ học cao hơn.

So với van cổng, van bướm có ưu điểm về kích thước gọn, trọng lượng nhẹ hơn, đóng mở nhanh và tiết kiệm không gian lắp đặt. Tuy nhiên, van cổng thường phù hợp hơn khi hệ thống không cần thao tác đóng mở thường xuyên, trong khi van bướm không nên dùng để điều tiết liên tục nếu thiết kế không hỗ trợ chức năng này.

Ứng dụng thực tế của van bướm inox

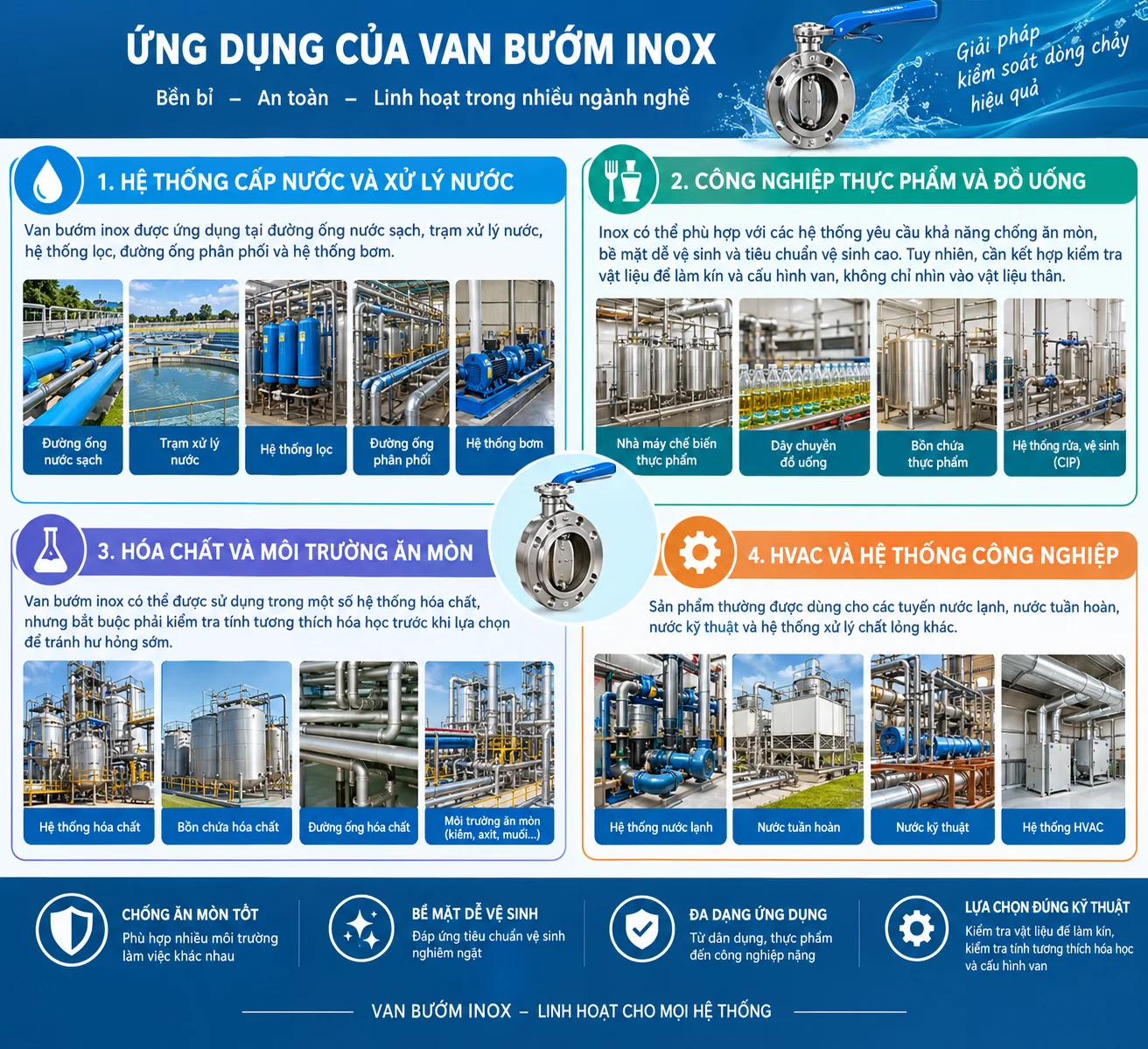

Trong hệ thống cấp nước và xử lý nước, van bướm inox được ứng dụng tại đường ống nước sạch, trạm xử lý nước, hệ thống lọc, đường ống phân phối và hệ thống bơm.

Trong công nghiệp thực phẩm và đồ uống, inox có thể phù hợp với các hệ thống yêu cầu khả năng chống ăn mòn, bề mặt dễ vệ sinh và tiêu chuẩn vệ sinh cao. Tuy nhiên, cần kết hợp kiểm tra vật liệu đế làm kín và cấu hình van, không chỉ nhìn vào vật liệu thân.

Với hóa chất và môi trường ăn mòn, van bướm inox có thể được sử dụng trong một số hệ thống hóa chất, nhưng bắt buộc phải kiểm tra tính tương thích hóa học trước khi lựa chọn để tránh hư hỏng sớm.

Trong HVAC và hệ thống công nghiệp, sản phẩm thường được dùng cho các tuyến nước lạnh, nước tuần hoàn, nước kỹ thuật và hệ thống xử lý chất lỏng khác.

Những sai lầm thường gặp khi chọn van bướm inox

Chọn inox nhưng bỏ qua đế làm kín: Thân van inox không đồng nghĩa toàn bộ van phù hợp với môi chất — đế làm kín mới là bộ phận quyết định khả năng làm kín và tương thích hóa chất.

Chỉ chọn theo kích thước danh nghĩa (DN): DN chỉ thể hiện kích thước danh nghĩa. Cần kiểm tra thêm cấp áp lực, nhiệt độ, môi chất, đế làm kín và kiểu kết nối để đảm bảo tương thích toàn diện.

Không kiểm tra khoảng cách giữa hai mặt bích: Van bướm cần không gian phù hợp để đĩa có thể xoay tự do mà không va chạm vào đường ống hoặc các bộ phận bên trong.

Dùng van bướm để điều tiết không đúng điều kiện: Không phải mọi van bướm đều phù hợp với việc điều tiết liên tục — sử dụng sai mục đích có thể làm giảm tuổi thọ van đáng kể.

Chọn sai vật liệu inox: Môi trường có chloride, hóa chất hoặc nhiệt độ cao cần được đánh giá kỹ hơn trước khi quyết định giữa inox 304 hay 316.

Quy trình chọn butterfly valve stainless steel

1. Xác định môi chất — nước, nước nóng, hóa chất, khí hay chất lỏng thực phẩm.

2. Xác định kích thước — DN của đường ống hiện có.

3. Xác định áp suất — kiểm tra cấp áp lực yêu cầu.

4. Xác định nhiệt độ — đặc biệt cần kiểm tra giới hạn chịu nhiệt của đế làm kín.

5. Chọn vật liệu — đánh giá giữa inox 304, 316, 316L và vật liệu đế làm kín EPDM/PTFE/NBR phù hợp.

6. Chọn kiểu kết nối — kẹp giữa mặt bích, tai bắt bulông hoặc mặt bích.

7. Chọn cơ cấu vận hành — tay gạt, hộp số, khí nén hoặc điện.

Checklist trước khi mua van bướm inox

•  Đúng kích thước danh nghĩa (DN)

•  Đúng cấp áp lực

•  Đúng vật liệu inox

•  Đúng vật liệu đế làm kín

•  Phù hợp môi chất

•  Phù hợp nhiệt độ

•  Phù hợp áp suất

•  Đúng kiểu kết nối (kẹp/tai bulông/mặt bích)

•  Đúng kiểu vận hành

•  Kiểm tra tiêu chuẩn kết nối

•  Có đầy đủ thông số kỹ thuật

•  Có nguồn gốc sản phẩm rõ ràng

Câu hỏi thường gặp về van bướm inox

1. Butterfly valve stainless steel là gì?


Đây là loại van bướm sử dụng thép không gỉ cho thân van và/hoặc các bộ phận chính, vận hành bằng cách xoay đĩa van quanh trục để đóng, mở hoặc kiểm soát dòng chảy.

2. Nên chọn inox 304 hay 316 cho van bướm?


Không có lựa chọn cố định cho mọi hệ thống. Inox 304 phù hợp với nhiều môi trường thông thường, trong khi inox 316/316L thường được cân nhắc khi yêu cầu khả năng chống ăn mòn cao hơn.

3. Van bướm kiểu kẹp và kiểu tai bắt bulông khác nhau thế nào?


Kiểu kẹp thường được lắp giữa hai mặt bích, trong khi kiểu tai bắt bulông có các tai bắt bulông trên thân van. Việc lựa chọn phụ thuộc vào cấu hình đường ống và yêu cầu lắp đặt cụ thể.

4. Van bướm inox có dùng được cho hóa chất không?


Có thể trong một số trường hợp, nhưng phải kiểm tra tính tương thích của thân van, đĩa van, trục van và đặc biệt là đế làm kín với loại hóa chất cụ thể trước khi sử dụng.

5. Cần kiểm tra những thông số nào trước khi mua?


Tối thiểu nên kiểm tra kích thước danh nghĩa, cấp áp lực, vật liệu, đế làm kín, nhiệt độ, môi chất, kiểu kết nối và phương thức vận hành.

Kết luận: Chọn đúng van bướm inox để đảm bảo vận hành ổn định

Butterfly valve stainless steel là lựa chọn đáng cân nhắc cho những hệ thống cần thiết kế van nhỏ gọn và có yêu cầu về khả năng chống ăn mòn. Tuy nhiên, hiệu quả thực tế không chỉ phụ thuộc vào việc thân van làm bằng inox, mà còn liên quan chặt chẽ đến vật liệu đĩa, trục, đế làm kín, áp suất, nhiệt độ và môi chất sử dụng.
