Van Chụp Là Gì? Cấu Tạo, Phân Loại Và Cách Chọn Đúng Sản Phẩm

Trong hệ thống đường ống, việc lựa chọn đúng loại van không chỉ phụ thuộc vào kích thước đường ống mà còn liên quan đến cấu tạo, môi chất, áp suất và mục đích vận hành. Một số loại van có tên gọi khá đặc thù như van chụp dễ khiến người dùng nhầm lẫn với các dòng van khác trên thị trường.

Van dạng chụp thực chất là gì? Cơ cấu đóng mở hoạt động ra sao? Có những dạng van chụp nào và nên chọn sản phẩm phù hợp như thế nào? Bài viết này sẽ giải thích từ khái niệm, cấu tạo, nguyên lý, phân loại, thông số kỹ thuật cho đến ứng dụng thực tế và cách chọn van dạng chụp đúng nhu cầu.

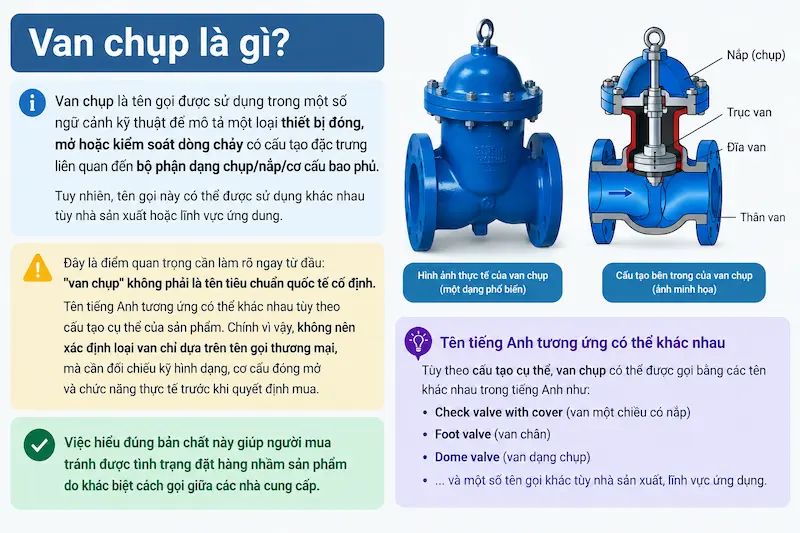

Van chụp là gì?

Van chụp là tên gọi được sử dụng trong một số ngữ cảnh kỹ thuật để mô tả một loại thiết bị đóng, mở hoặc kiểm soát dòng chảy có cấu tạo đặc trưng liên quan đến bộ phận dạng chụp/nắp/cơ cấu bao phủ. Tuy nhiên, tên gọi này có thể được sử dụng khác nhau tùy nhà sản xuất hoặc lĩnh vực ứng dụng.

Đây là điểm quan trọng cần làm rõ ngay từ đầu: "van dạng chụp" không phải là tên tiêu chuẩn quốc tế cố định. Tên tiếng Anh tương ứng có thể khác nhau tùy theo cấu tạo cụ thể của sản phẩm. Chính vì vậy, không nên xác định loại van chỉ dựa trên tên gọi thương mại, mà cần đối chiếu kỹ hình dạng, cơ cấu đóng mở và chức năng thực tế trước khi quyết định mua.

Việc hiểu đúng bản chất này giúp người mua tránh được tình trạng đặt hàng nhầm sản phẩm do khác biệt cách gọi giữa các nhà cung cấp.

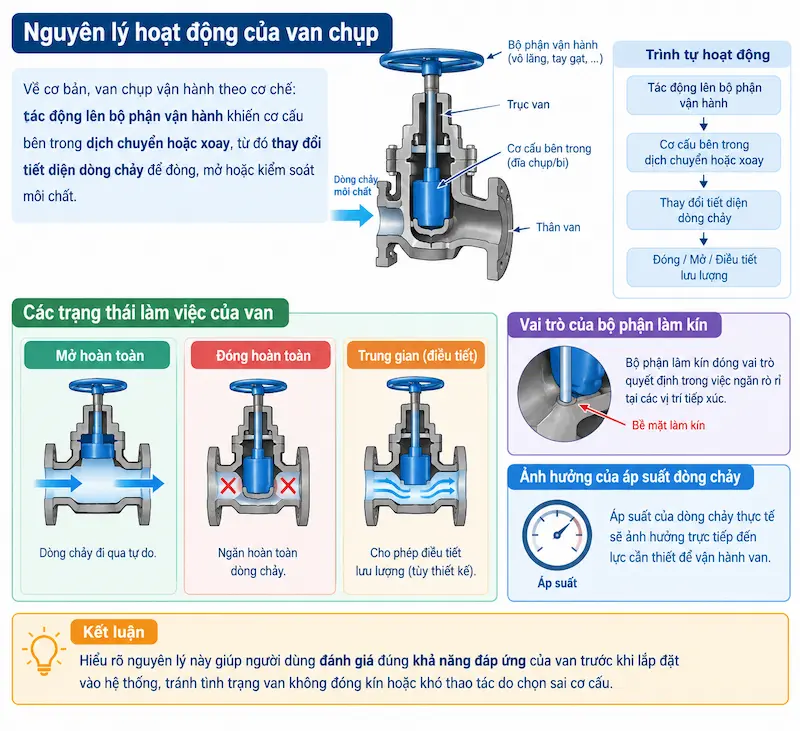

Nguyên lý hoạt động của van dạng chụp

Về cơ bản, van dạng chụp vận hành theo cơ chế: tác động lên bộ phận vận hành khiến cơ cấu bên trong dịch chuyển hoặc xoay, từ đó thay đổi tiết diện dòng chảy để đóng, mở hoặc kiểm soát môi chất.

Tùy thiết kế, van có thể đạt được trạng thái mở hoàn toàn để dòng chảy đi qua tự do, trạng thái đóng để ngăn hoàn toàn dòng chảy, hoặc trạng thái trung gian nếu van được thiết kế cho phép điều tiết lưu lượng. Bộ phận làm kín đóng vai trò quyết định trong việc ngăn rò rỉ tại các vị trí tiếp xúc, còn áp suất của dòng chảy thực tế sẽ ảnh hưởng trực tiếp đến lực cần thiết để vận hành van.

Hiểu rõ nguyên lý này giúp người dùng đánh giá đúng khả năng đáp ứng của van trước khi lắp đặt vào hệ thống, tránh tình trạng van không đóng kín hoặc khó thao tác do chọn sai cơ cấu.

Cấu tạo của van dạng chụp

Một van dạng chụp hoàn chỉnh thường gồm các bộ phận sau:

Thân van bao quanh khoang dòng chảy, chịu áp lực của toàn hệ thống và quyết định kiểu kết nối với đường ống.

Bộ phận chụp/nắp/cơ cấu đóng mở là phần đặc trưng nhất của loại van này, có nhiệm vụ kiểm soát hoặc ngăn dòng chảy tùy theo thiết kế cụ thể của từng sản phẩm.

Trục hoặc cơ cấu truyền động làm nhiệm vụ truyền chuyển động từ bộ phận điều khiển đến cơ cấu đóng mở bên trong.

Gioăng và bộ phận làm kín giúp hạn chế rò rỉ tại các vị trí quan trọng như thân van, trục, nắp và mặt tiếp xúc.

Bộ phận vận hành có thể là tay vặn, tay gạt, tay quay, hộp số hoặc bộ truyền động tự động, tùy theo yêu cầu thao tác của từng hệ thống.

Nắm rõ cấu tạo này là cơ sở để đánh giá chất lượng và độ phù hợp của van dạng chụp trước khi lắp đặt.

Các loại van chụp phổ biến

Do tên gọi "van dạng chụp" có thể được sử dụng theo nhiều cách khác nhau, việc phân loại nên dựa trên cấu tạo và chức năng thực tế thay vì chỉ dựa vào tên thương mại.

Phân loại theo cơ cấu đóng mở:

• Loại đóng mở bằng chuyển động tuyến tính.

• Loại đóng mở bằng chuyển động quay.

• Loại vận hành thủ công.

• Loại có bộ truyền động tự động.

Phân loại theo vật liệu:

• Gang.

• Thép.

• Inox.

• Đồng.

• Nhựa kỹ thuật.

Phân loại theo kiểu kết nối:

• Ren.

• Mặt bích.

• Hàn.

• Clamp/tri-clamp đối với một số hệ thống chuyên dụng.

Việc phân loại theo ba tiêu chí này giúp người mua xác định chính xác loại van dạng chụp mình cần, thay vì chỉ dựa vào tên gọi dễ gây nhầm lẫn giữa các nhà cung cấp.

Thông số kỹ thuật cần quan tâm khi chọn van dạng chụp

Khi lựa chọn van dạng chụp, không nên chỉ hỏi "van dạng chụp bao nhiêu tiền?" mà cần xác định đầy đủ các thông số sau:

Kích thước: DN15, DN20, DN25, DN32, DN50, DN65, DN80, DN100 hoặc kích thước theo inch, tùy theo tiêu chuẩn của hệ thống đường ống hiện có.

Áp suất: cần kiểm tra PN, Class và áp suất làm việc thực tế của hệ thống để đảm bảo van chịu tải đúng yêu cầu.

Nhiệt độ: cần xem xét cả nhiệt độ môi trường, nhiệt độ môi chất và giới hạn chịu nhiệt của gioăng — đây là yếu tố dễ bị bỏ qua nhưng ảnh hưởng lớn đến tuổi thọ van.

Vật liệu: xác định rõ vật liệu của thân van, bộ phận đóng mở, trục, gioăng và các chi tiết tiếp xúc trực tiếp với môi chất.

Kiểu kết nối: ren, mặt bích, hàn hoặc kiểu kết nối chuyên dụng phù hợp với hệ thống đang sử dụng.

Bỏ sót bất kỳ thông số nào trong nhóm này đều có thể khiến van dạng chụp không tương thích với hệ thống thực tế, dù kích thước bên ngoài trông có vẻ phù hợp.

Van chụp khác gì các loại van thông thường?

So với van cổng, van dạng chụp có sự khác biệt về cơ cấu đóng mở, không gian lắp đặt, tốc độ thao tác, khả năng điều tiết và phạm vi ứng dụng — mỗi loại phù hợp với những yêu cầu vận hành khác nhau tùy vào đặc thù hệ thống.

So với van bi, cần so sánh về cấu tạo, góc vận hành, khả năng đóng nhanh, độ kín và ứng dụng thực tế. Van bi thường có ưu thế về tốc độ đóng mở, trong khi van dạng chụp có thể phù hợp hơn với một số cấu hình lắp đặt đặc thù.

So với van bướm, sự khác biệt nằm ở kích thước, trọng lượng, cấu tạo, không gian lắp đặt và khả năng sử dụng trên đường ống lớn. Van bướm thường gọn nhẹ hơn, nhưng van dạng chụp có thể đáp ứng tốt hơn trong những ứng dụng yêu cầu cơ cấu đóng mở đặc trưng.

Không nên kết luận loại van nào luôn tốt hơn — việc lựa chọn cần dựa trên chức năng và cơ cấu phù hợp với yêu cầu vận hành cụ thể, không chỉ so sánh tên gọi.

Tại sao phải chọn đúng vật liệu van dạng chụp?

Không phải vật liệu nào cũng phù hợp với mọi môi trường sử dụng — đây là nguyên tắc quan trọng khi chọn van dạng chụp.

Với nước sạch, có thể cân nhắc nhiều loại vật liệu phổ biến tùy theo yêu cầu cụ thể của hệ thống, không nhất thiết phải chọn vật liệu cao cấp nếu môi trường không đòi hỏi khắt khe.

Với môi trường ăn mòn, cần xem xét inox hoặc vật liệu có khả năng chống ăn mòn phù hợp để đảm bảo tuổi thọ van trong điều kiện khắc nghiệt.

Với hóa chất, không chỉ kiểm tra vật liệu thân van mà phải đánh giá toàn bộ các chi tiết tiếp xúc với môi chất, đặc biệt là gioăng — bộ phận thường bị bỏ qua nhưng lại dễ hư hỏng nhất khi tiếp xúc hóa chất không tương thích.

Với nhiệt độ cao, cần kiểm tra kỹ giới hạn nhiệt độ của thân van, gioăng, trục và bộ truyền động, vì mỗi bộ phận có thể có ngưỡng chịu nhiệt khác nhau.

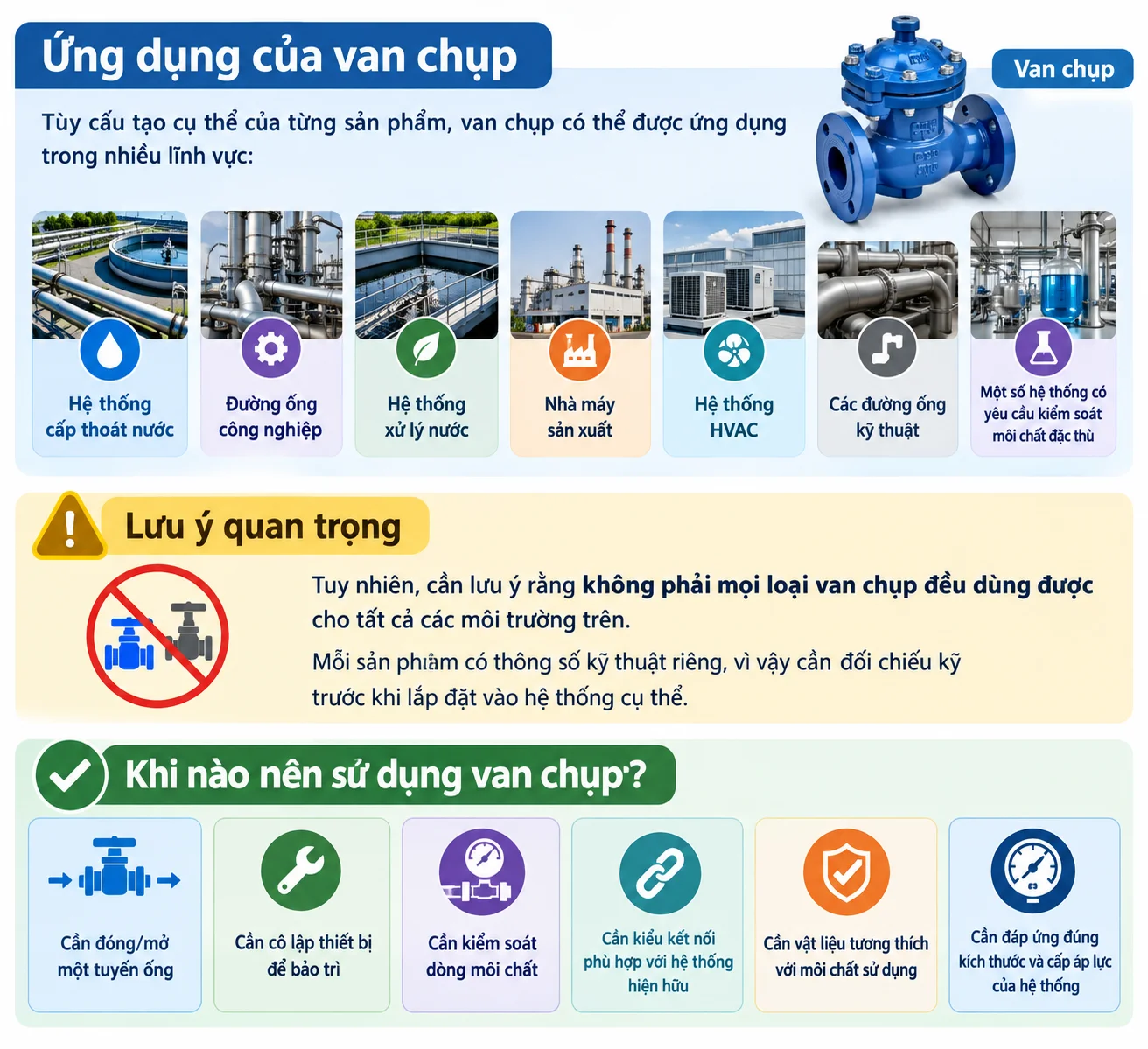

Van chụp được sử dụng ở đâu?

Tùy cấu tạo cụ thể của từng sản phẩm, van dạng chụp có thể được ứng dụng trong nhiều lĩnh vực: hệ thống cấp thoát nước, đường ống công nghiệp, hệ thống xử lý nước, nhà máy sản xuất, hệ thống HVAC, các đường ống kỹ thuật và một số hệ thống có yêu cầu kiểm soát môi chất đặc thù.

Tuy nhiên, cần lưu ý rằng không phải mọi loại van dạng chụp đều dùng được cho tất cả các môi trường trên. Mỗi sản phẩm có thông số kỹ thuật riêng, vì vậy cần đối chiếu kỹ trước khi lắp đặt vào hệ thống cụ thể.

Khi nào nên sử dụng van dạng chụp? Có thể cân nhắc khi cần đóng/mở một tuyến ống, cần cô lập thiết bị để bảo trì, cần kiểm soát dòng môi chất, cần kiểu kết nối phù hợp với hệ thống hiện hữu, cần vật liệu tương thích với môi chất sử dụng, hoặc cần đáp ứng đúng kích thước và cấp áp lực của hệ thống.

Những sai lầm thường gặp khi chọn van dạng chụp

Chỉ dựa vào tên gọi: "Van dạng chụp" có thể được gọi khác nhau giữa các nhà cung cấp, dẫn đến việc đặt nhầm sản phẩm không đúng cấu tạo mong muốn.

Chỉ chọn theo kích thước: DN đúng nhưng PN, vật liệu hoặc kiểu kết nối sai vẫn khiến van không phù hợp với hệ thống thực tế.

Bỏ qua vật liệu gioăng: Đây là lỗi thường gặp khi sử dụng van với nước nóng hoặc hóa chất, khiến van nhanh rò rỉ dù thân van vẫn còn tốt.

Không kiểm tra áp suất: Van phải đáp ứng đúng áp suất làm việc thực tế của hệ thống, nếu không có thể gây hư hỏng hoặc mất an toàn khi vận hành.

Không xác định rõ môi chất: Nước, dầu, khí và hóa chất có yêu cầu vật liệu khác nhau — xác định sai môi chất dễ dẫn đến chọn sai vật liệu van.

Quy trình 6 bước chọn van dạng chụp phù hợp

1. Xác định chính xác loại van — không chỉ dựa vào tên "van dạng chụp" mà cần xác định hình dạng và cơ cấu hoạt động cụ thể.

2. Xác định môi chất — nước, khí, dầu, hóa chất hoặc chất lỏng đặc biệt.

3. Xác định DN — đối chiếu kích thước đường ống với kích thước danh nghĩa của van.

4. Kiểm tra áp suất và nhiệt độ — đảm bảo van đáp ứng điều kiện làm việc thực tế.

5. Chọn vật liệu — thân van, bộ phận đóng mở, trục và gioăng phải tương thích với môi chất.

6. Kiểm tra kết nối — ren, mặt bích, hàn hoặc kiểu kết nối chuyên dụng phù hợp với hệ thống.

Checklist trước khi mua van dạng chụp

•  Xác định đúng cấu tạo van

•  Đúng kích thước DN

•  Đúng kiểu kết nối

•  Đúng áp suất PN/Class

•  Đúng nhiệt độ làm việc

•  Vật liệu phù hợp

•  Gioăng tương thích môi chất

•  Phương thức vận hành phù hợp

•  Có bản vẽ/kích thước kỹ thuật

•  Có thông tin nguồn gốc rõ ràng

•  Có tài liệu kỹ thuật nếu sử dụng cho hệ thống công nghiệp

Câu hỏi thường gặp về van dạng chụp

1. Van chụp là gì?


Van dạng chụp là tên gọi được sử dụng trong một số ngữ cảnh để chỉ thiết bị đóng, mở hoặc kiểm soát dòng chảy có cấu tạo đặc trưng. Cần xác định cụ thể cấu tạo và ứng dụng để lựa chọn đúng sản phẩm.

2. Van dạng chụp có những kích thước nào?


Kích thước phụ thuộc từng dòng sản phẩm và nhà sản xuất, có thể được biểu thị bằng DN hoặc inch. Cần đối chiếu với đường ống thực tế trước khi đặt hàng.

3. Van dạng chụp làm bằng vật liệu gì?


Tùy sản phẩm, van có thể được chế tạo từ gang, thép, inox, đồng hoặc vật liệu kỹ thuật khác, tùy theo yêu cầu môi trường sử dụng.

4. Làm sao chọn van dạng chụp phù hợp?


Cần xác định cấu tạo, môi chất, DN, áp suất, nhiệt độ, vật liệu và kiểu kết nối trước khi mua, thay vì chỉ dựa vào tên gọi hoặc giá bán.

5. Van dạng chụp có dùng được cho hóa chất không?


Chỉ nên sử dụng khi vật liệu thân van, bộ phận đóng mở và gioăng tương thích với loại hóa chất, nồng độ và nhiệt độ thực tế của hệ thống.

Kết luận: Chọn đúng van chụp bằng cách xác định rõ cấu tạo và thông số

Van chụp là từ khóa có tính đặc thù và có thể được hiểu khác nhau tùy lĩnh vực hoặc cách gọi của từng nhà cung cấp. Vì vậy, khi tìm mua hoặc lựa chọn van dạng chụp, không nên chỉ dựa vào tên gọi mà cần xác định rõ cấu tạo, chức năng và thông số kỹ thuật cụ thể.
