Cấu Tạo Van Điều Áp: Giải Mã Từng Bộ Phận Và Nguyên Lý Hoạt Động

Trong hệ thống đường ống, áp suất đầu vào có thể cao hơn mức mà thiết bị hoặc đường ống phía sau cho phép. Nếu không được kiểm soát, áp suất cao có thể gây rò rỉ, ảnh hưởng thiết bị và làm hệ thống vận hành không ổn định.

Van điều áp được sử dụng để giảm hoặc duy trì áp suất ở phía đầu ra theo mức cài đặt. Nhưng để hiểu vì sao van có thể tự động thực hiện chức năng này, cần nhìn sâu vào cấu tạo van điều áp — từ thân van, màng hoặc piston, lò xo điều chỉnh, đĩa van, ghế van cho đến khoang cảm biến áp suất. Chính cấu tạo bên trong quyết định cách van phản ứng với mọi sự thay đổi áp suất trong hệ thống, và đây cũng là nội dung bài viết sẽ phân tích chi tiết.

Cấu tạo van điều áp là gì?

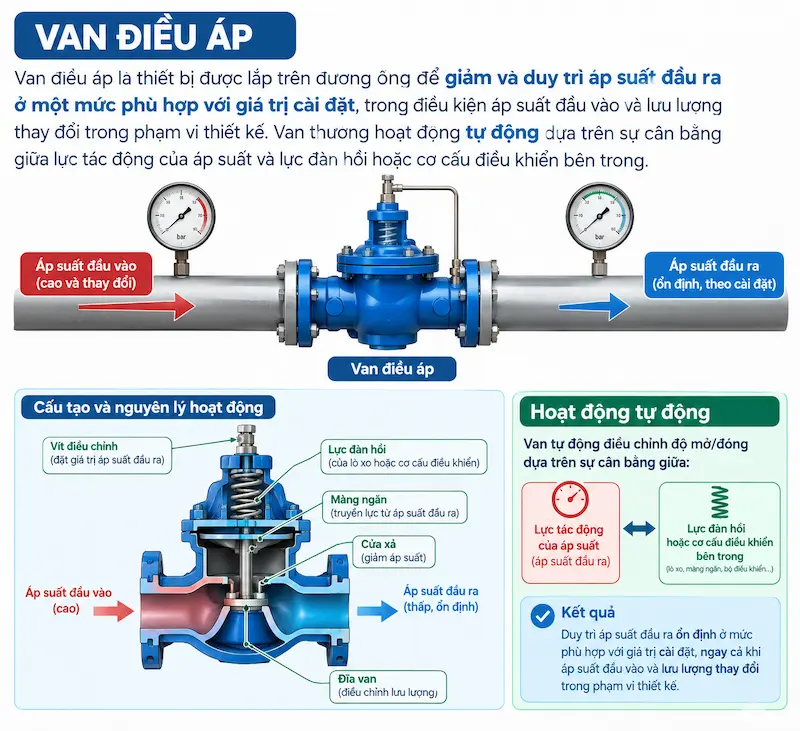

Van điều áp là thiết bị được lắp trên đường ống để giảm và duy trì áp suất đầu ra ở một mức phù hợp với giá trị cài đặt, trong điều kiện áp suất đầu vào và lưu lượng thay đổi trong phạm vi thiết kế. Van thường hoạt động tự động dựa trên sự cân bằng giữa lực tác động của áp suất và lực đàn hồi hoặc cơ cấu điều khiển bên trong.

Cần phân biệt rõ các nhóm van điều áp trên thị trường: van điều áp nước, van điều áp khí, van giảm áp, van điều áp có pilot và van điều áp trực tiếp. Mỗi nhóm có đặc điểm cấu tạo riêng, phù hợp với môi chất và điều kiện vận hành khác nhau — đây cũng là lý do không thể áp dụng một loại van cho mọi hệ thống.

Nguyên lý hoạt động của van điều áp

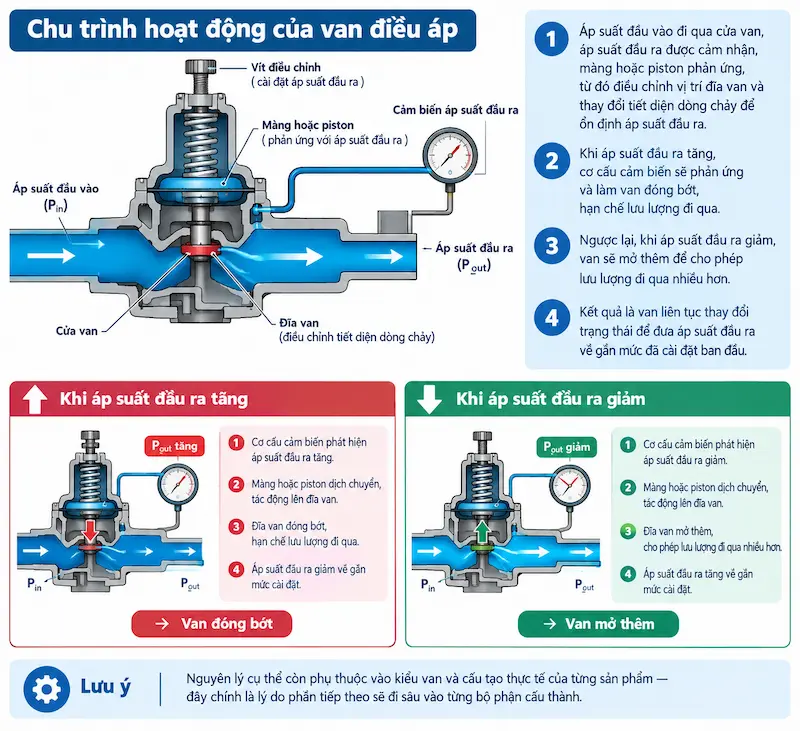

Chu trình hoạt động của van điều áp có thể mô tả như sau: áp suất đầu vào đi qua cửa van, áp suất đầu ra được cảm nhận, màng hoặc piston phản ứng, từ đó điều chỉnh vị trí đĩa van và thay đổi tiết diện dòng chảy để ổn định áp suất đầu ra.

Khi áp suất đầu ra tăng, cơ cấu cảm biến sẽ phản ứng và làm van đóng bớt, hạn chế lưu lượng đi qua. Ngược lại, khi áp suất đầu ra giảm, van sẽ mở thêm để cho phép lưu lượng đi qua nhiều hơn. Kết quả là van liên tục thay đổi trạng thái để đưa áp suất đầu ra về gần mức đã cài đặt ban đầu.

Cần lưu ý rằng nguyên lý cụ thể còn phụ thuộc vào kiểu van và cấu tạo thực tế của từng sản phẩm — đây chính là lý do phần tiếp theo sẽ đi sâu vào từng bộ phận cấu thành.

Cấu tạo van điều áp gồm những bộ phận nào?

Đây là phần cốt lõi giúp hiểu rõ cấu tạo van điều áp và lý giải cách thiết bị này vận hành tự động.

Thân van (Valve Body) là bộ phận chính chứa cơ cấu van và tạo đường dẫn dòng chảy. Thân van có thể được chế tạo từ đồng, gang, thép, inox hoặc một số hợp kim và vật liệu kỹ thuật khác. Bộ phận này quyết định kích thước, kiểu kết nối, khả năng chịu áp và khả năng tương thích với môi chất sử dụng.

Màng van (Diaphragm) thường xuất hiện trong các thiết kế van điều áp dạng màng, có chức năng nhận tác động của áp suất và truyền lực đến cơ cấu đóng mở, đồng thời tham gia vào quá trình cân bằng áp suất tổng thể. Vật liệu màng cần tương thích với môi chất, nhiệt độ và áp suất vận hành thực tế.

Piston được sử dụng trong một số loại van điều áp thay cho màng hoặc kết hợp với cơ cấu piston. Piston có nhiệm vụ nhận tác động áp suất, di chuyển trong khoang van và điều khiển cơ cấu đóng mở. Điểm khác biệt cơ bản giữa dạng màng và dạng piston nằm ở cách tiếp nhận và truyền lực — dạng màng thường đơn giản hơn, trong khi dạng piston có thể phù hợp với dải áp suất và lưu lượng khác nhau tùy thiết kế.

Lò xo điều chỉnh (Adjustment Spring) tạo lực đối kháng với lực do áp suất tác động lên màng hoặc piston. Thông qua cơ cấu điều chỉnh, người vận hành có thể thay đổi mức áp suất cài đặt: vặn tăng hoặc giảm núm điều chỉnh sẽ làm thay đổi lực lò xo, từ đó thay đổi điểm cân bằng và áp suất đầu ra mong muốn.

Đĩa van (Valve Disc) kiểm soát trực tiếp tiết diện dòng chảy qua cửa van — khi đĩa mở, lưu lượng tăng; khi đĩa đóng bớt, lưu lượng giảm. Đây là một trong những bộ phận tham gia trực tiếp vào việc kiểm soát dòng chảy thực tế.

Ghế van (Valve Seat) tạo bề mặt tiếp xúc với đĩa van, đóng vai trò tạo khả năng làm kín, hạn chế rò rỉ và ảnh hưởng trực tiếp đến độ ổn định vận hành của van.

Trục van (Stem) truyền chuyển động từ màng, piston hoặc cơ cấu điều khiển đến đĩa van. Tùy thiết kế, cấu tạo trục có thể khác nhau giữa các dòng sản phẩm.

Núm điều chỉnh được sử dụng để thiết lập áp suất đầu ra mong muốn, có thể ở dạng núm vặn, vít điều chỉnh, tay quay hoặc cơ cấu điều chỉnh chuyên dụng khác.

Khoang cảm biến áp suất là khu vực giúp van "nhận biết" sự thay đổi của áp suất đầu ra, theo sơ đồ: áp suất đầu ra → khoang cảm biến → màng/piston → cơ cấu đóng mở. Đây chính là mắt xích giúp toàn bộ hệ thống van phản ứng tự động mà không cần can thiệp thủ công liên tục.

Sơ đồ cấu tạo van điều áp

Để hình dung tổng thể, dòng chảy qua van điều áp diễn ra theo trình tự: đầu vào → thân van → đĩa van/ghế van → đầu ra, trong khi các bộ phận điều khiển như núm điều chỉnh, lò xo, màng/piston, trục van và khoang cảm biến được bố trí phía trên hoặc bên cạnh thân van chính.

Có thể tóm tắt cơ chế hoạt động qua sơ đồ đơn giản: áp suất cao đầu vào → cửa van → cơ cấu điều áp → áp suất thấp ổn định đầu ra. Sơ đồ dạng này không chỉ giúp người đọc hình dung nhanh cấu tạo van điều áp mà còn hữu ích khi cần đối chiếu với bản vẽ kỹ thuật thực tế của từng sản phẩm trước khi lắp đặt.

Phân loại cấu tạo van điều áp

Van điều áp trực tiếp có cấu tạo tương đối đơn giản, trong đó màng hoặc piston tác động trực tiếp lên cơ cấu van, thường đi kèm lò xo điều chỉnh. Loại này có ưu điểm kết cấu đơn giản, dễ lắp đặt và dễ bảo trì, phù hợp với nhiều hệ thống quy mô nhỏ và vừa tùy thiết kế. Tuy nhiên, khả năng đáp ứng và độ ổn định của van trực tiếp phụ thuộc nhiều vào việc lựa chọn đúng lưu lượng và dải áp suất ngay từ đầu.

Van điều áp pilot sử dụng một mạch điều khiển phụ để kiểm soát hoạt động của van chính, với cấu tạo phức tạp hơn gồm van chính, pilot, ống tín hiệu, màng, bộ phận tiết lưu và các phụ kiện điều khiển khác. Loại van này thường cần thiết khi hệ thống có lưu lượng lớn, đường ống lớn hoặc yêu cầu kiểm soát áp suất chính xác hơn — pilot sẽ giúp điều khiển van chính theo áp suất cảm nhận được một cách nhạy bén hơn so với cơ cấu trực tiếp.

So sánh cấu tạo các loại van điều áp

Giữa dạng màng và dạng piston, sự khác biệt nằm ở bộ phận cảm biến áp suất:

Không nên kết luận một loại luôn tốt hơn — việc lựa chọn cần dựa vào môi chất, áp suất, lưu lượng và yêu cầu thiết kế cụ thể của từng hệ thống.

Giữa van trực tiếp và van pilot-operated, van trực tiếp có cấu tạo đơn giản hơn, ít bộ phận phụ trợ và dễ lắp đặt, trong khi van pilot có thêm mạch điều khiển, cấu tạo phức tạp hơn nhưng có thể phù hợp với hệ thống yêu cầu kiểm soát áp suất và lưu lượng cao hơn tùy thiết kế cụ thể.

Thông số kỹ thuật liên quan đến cấu tạo của van điều áp

Khi tìm hiểu cấu tạo van điều áp, cần nắm rõ thêm các thông số đi kèm để đánh giá đúng khả năng vận hành của van:

• Kích thước DN: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 và các kích thước lớn hơn tùy hệ thống.

• Áp suất đầu vào: phải nằm trong giới hạn mà van được thiết kế để hoạt động ổn định.

• Áp suất đầu ra: đây là thông số quan trọng nhất khi lựa chọn van điều áp, quyết định trực tiếp đến hiệu quả bảo vệ hệ thống phía sau.

• Lưu lượng: cần xác định lưu lượng tối thiểu, danh định và tối đa để đảm bảo van hoạt động trong dải thiết kế.

• Nhiệt độ: kiểm tra giới hạn chịu nhiệt của thân van, màng/piston, gioăng và ghế van.

• Vật liệu: xem xét đồng bộ vật liệu của body, disc, stem, diaphragm, seat và spring.

Các thông số này liên kết chặt chẽ với cấu tạo bên trong — một van có cấu tạo tốt nhưng thông số không phù hợp với hệ thống thực tế vẫn không thể phát huy hiệu quả điều áp như mong đợi.

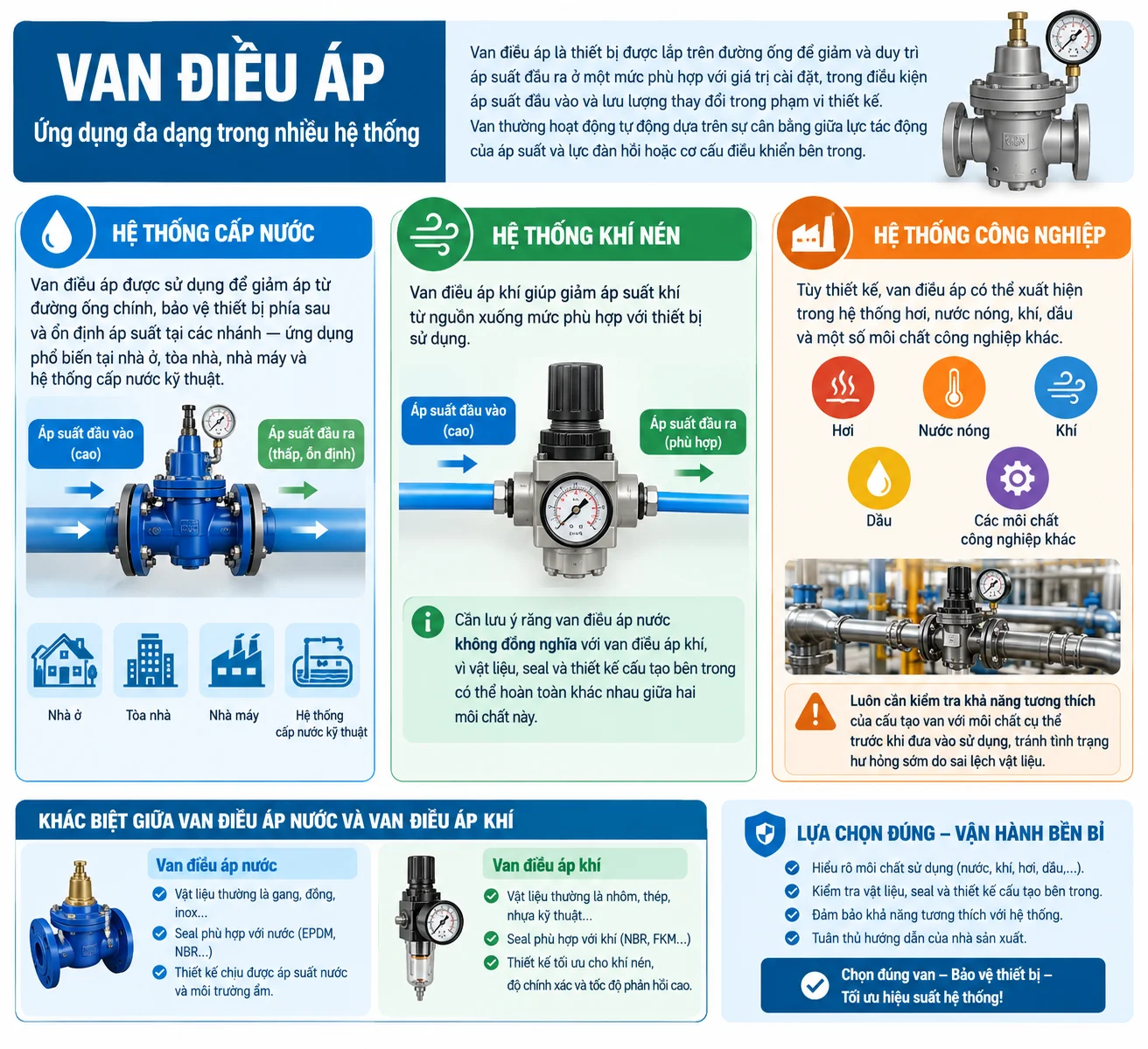

Ứng dụng thực tế của van điều áp theo cấu tạo

Trong hệ thống cấp nước, van điều áp được sử dụng để giảm áp từ đường ống chính, bảo vệ thiết bị phía sau và ổn định áp suất tại các nhánh — ứng dụng phổ biến tại nhà ở, tòa nhà, nhà máy và hệ thống cấp nước kỹ thuật.

Trong hệ thống khí nén, van điều áp khí giúp giảm áp suất khí từ nguồn xuống mức phù hợp với thiết bị sử dụng. Cần lưu ý rằng van điều áp nước không đồng nghĩa với van điều áp khí, vì vật liệu, seal và thiết kế cấu tạo bên trong có thể hoàn toàn khác nhau giữa hai môi chất này.

Trong hệ thống công nghiệp, tùy thiết kế, van điều áp có thể xuất hiện trong hệ thống hơi, nước nóng, khí, dầu và một số môi chất công nghiệp khác. Tuy nhiên, luôn cần kiểm tra khả năng tương thích của cấu tạo van với môi chất cụ thể trước khi đưa vào sử dụng, tránh tình trạng hư hỏng sớm do sai lệch vật liệu.

Những sai lầm thường gặp liên quan đến cấu tạo của van điều áp

Chỉ nhìn vào thân van: thân van tốt nhưng màng, ghế van hoặc gioăng không phù hợp vẫn có thể gây sự cố rò rỉ hoặc mất ổn định áp suất.

Chọn theo DN mà bỏ qua lưu lượng: kích thước DN không thể hiện đầy đủ khả năng điều áp thực tế của van, dễ dẫn đến chọn sai công suất vận hành.

Cài áp suất đầu ra quá cao: có thể khiến thiết bị phía sau phải làm việc ngoài điều kiện thiết kế, gây giảm tuổi thọ hoặc hư hỏng.

Không lắp đúng chiều dòng chảy: van điều áp thường có ký hiệu mũi tên chỉ chiều dòng chảy trên thân, lắp sai chiều sẽ khiến cấu tạo bên trong không hoạt động đúng chức năng.

Không vệ sinh đường ống trước khi lắp: cặn bẩn có thể ảnh hưởng trực tiếp đến ghế van, màng, piston, pilot và các lỗ điều khiển nhỏ — đây là nguyên nhân phổ biến khiến van điều áp mất ổn định sau một thời gian sử dụng.

Quy trình chọn van điều áp dựa trên cấu tạo

1. Xác định môi chất — nước, khí, hơi, dầu hay hóa chất cụ thể.

2. Xác định áp suất đầu vào — xác định rõ khoảng áp suất thực tế của hệ thống.

3. Xác định áp suất đầu ra mong muốn — đây là cơ sở để chọn dải điều chỉnh phù hợp.

4. Xác định lưu lượng — không nên chỉ chọn van dựa vào DN.

5. Chọn vật liệu — đảm bảo body, diaphragm/piston, seat và seal tương thích với môi chất.

6. Kiểm tra nhiệt độ — đặc biệt quan trọng với nước nóng, hơi và các môi chất có nhiệt độ cao.

Checklist trước khi mua van điều áp

•  Xác định đúng loại van điều áp

•  Đúng môi chất

•  Đúng DN

•  Đúng áp suất đầu vào

•  Đúng áp suất đầu ra

•  Đúng lưu lượng

•  Đúng nhiệt độ

•  Đúng vật liệu thân van

   Đúng vật liệu màng/piston

•  Đúng vật liệu seat/gioăng

•  Đúng chiều dòng chảy

•  Có tài liệu kỹ thuật

•  Có phụ tùng thay thế nếu cần

Câu hỏi thường gặp về cấu tạo của van điều áp

1. Cấu tạo van điều áp gồm những bộ phận nào?


Tùy thiết kế, van thường gồm thân van, màng hoặc piston, lò xo điều chỉnh, đĩa van, ghế van, trục, gioăng và cơ cấu điều chỉnh áp suất.

2. Màng van có vai trò gì?


Màng nhận tác động từ áp suất đầu ra và truyền lực đến cơ cấu đóng mở, giúp van điều chỉnh tiết diện dòng chảy để duy trì áp suất theo giá trị cài đặt.

3. Van điều áp trực tiếp và pilot khác nhau thế nào?


Van trực tiếp sử dụng cơ cấu cảm biến tác động trực tiếp lên bộ phận đóng mở, trong khi van pilot có thêm mạch điều khiển phụ để điều khiển van chính.

4. Vì sao van điều áp không giữ được áp suất ổn định?


Có thể liên quan đến việc chọn sai lưu lượng, cài đặt không phù hợp, cặn bẩn, hỏng màng/seat/gioăng hoặc điều kiện áp suất đầu vào không nằm trong phạm vi thiết kế.

5. Có thể dùng van điều áp nước cho khí hoặc hơi không?


Không nên mặc định sử dụng thay thế. Mỗi loại môi chất có yêu cầu khác nhau về vật liệu, seal, nhiệt độ, áp suất và cấu tạo.

Kết luận: Hiểu đúng cấu tạo của van điều áp để chọn sản phẩm phù hợp

Cấu tạo van điều áp quyết định trực tiếp đến khả năng giảm áp, duy trì áp suất và phản ứng với sự thay đổi của dòng chảy trong hệ thống. Các bộ phận như màng/piston, lò xo, đĩa van, ghế van, trục và khoang cảm biến phối hợp chặt chẽ với nhau để tạo ra cơ chế điều áp tự động, không cần can thiệp thủ công liên tục.
