Van Khí Nén 2 2: Cấu Tạo, Nguyên Lý Và Cách Chọn Đúng Chuẩn

Trong một hệ thống tự động hóa, việc đóng hoặc mở dòng khí, nước, hơi hay môi chất khác thường cần một thiết bị có khả năng nhận tín hiệu điều khiển và thay đổi trạng thái dòng chảy. Đây là lý do van khí nén 2/2 được sử dụng khá phổ biến trong các hệ thống công nghiệp và dân dụng hiện nay.

Không phải ai cũng hiểu rõ "2/2" nghĩa là gì, van 2/2 khác van 3/2 ra sao, khi nào nên dùng loại NC, khi nào dùng NO. Việc chọn sai điện áp hoặc môi chất có thể khiến van không hoạt động đúng, gây gián đoạn cả hệ thống. Bài viết dưới đây sẽ đi từ định nghĩa, cấu tạo, nguyên lý, phân loại, thông số kỹ thuật đến ứng dụng thực tế và cách chọn van khí nén 2/2 phù hợp.

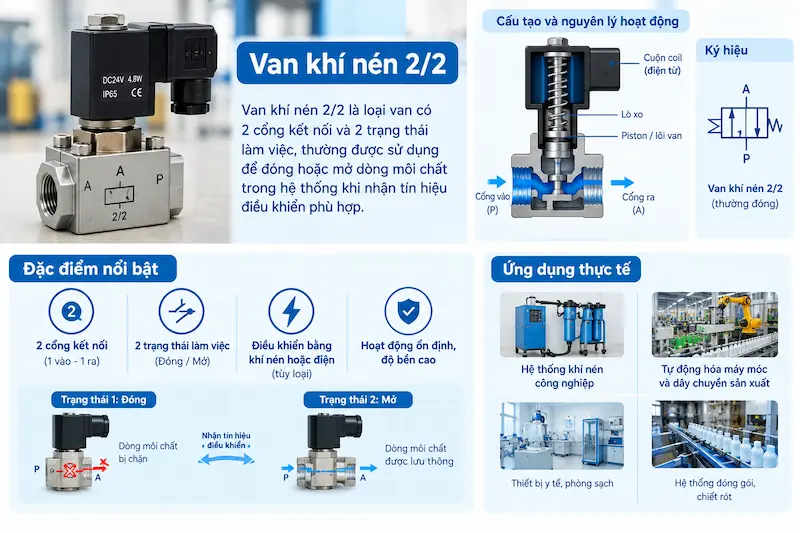

Van khí nén 2 2 là gì?

Van khí nén 2 2 là loại van có 2 cổng kết nối và 2 trạng thái làm việc, thường được sử dụng để đóng hoặc mở dòng môi chất trong hệ thống khi nhận tín hiệu điều khiển phù hợp.

Trong cách ký hiệu này, số 2 đầu tiên biểu thị van có 2 cổng — thường được hiểu là cổng vào và cổng ra. Số 2 thứ hai biểu thị van có 2 vị trí/trạng thái làm việc, cơ bản là đóng dòng và mở dòng.

Đây là cấu hình van đơn giản nhất trong họ van điều khiển, nhưng lại đóng vai trò then chốt tại nhiều điểm kiểm soát dòng chảy trong hệ thống tự động hóa.

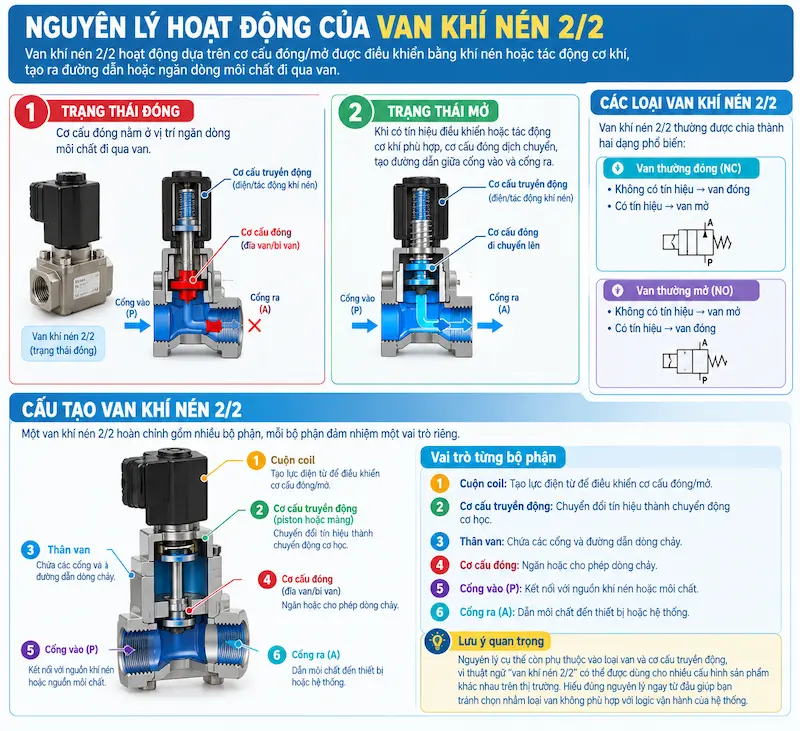

Nguyên lý hoạt động của van khí nén 2 2

Nguyên lý của van khí nén 2/2 được hiểu rõ nhất khi phân tích theo từng trạng thái. Ở trạng thái đóng, cơ cấu đóng nằm ở vị trí ngăn dòng môi chất đi qua van. Khi có tín hiệu điều khiển hoặc tác động cơ khí phù hợp, cơ cấu đóng dịch chuyển, tạo đường dẫn giữa cổng vào và cổng ra — đây là trạng thái mở.

Van khí nén 2/2 thường được chia thành hai dạng phổ biến:

• Van thường đóng (NC): không có tín hiệu → van đóng; có tín hiệu → van mở

• Van thường mở (NO): không có tín hiệu → van mở; có tín hiệu → van đóng

Cần lưu ý rằng nguyên lý cụ thể còn phụ thuộc vào loại van và cơ cấu truyền động, vì thuật ngữ "van khí nén 2/2" có thể được dùng cho nhiều cấu hình sản phẩm khác nhau trên thị trường. Hiểu đúng nguyên lý ngay từ đầu giúp bạn tránh chọn nhầm loại van không phù hợp với logic vận hành của hệ thống.

Cấu tạo van khí nén 2/2

Một van khí nén 2/2 hoàn chỉnh gồm nhiều bộ phận, mỗi bộ phận đảm nhiệm một chức năng riêng và ảnh hưởng trực tiếp đến độ tin cậy khi vận hành.

Thân van là phần chứa các cơ cấu làm việc và kết nối với đường ống. Cửa van đóng hoặc mở đường lưu chất giữa hai cổng, trong khi ty van truyền chuyển động từ cơ cấu điều khiển đến bộ phận đóng mở.

Gioăng làm kín giữ vai trò hạn chế rò rỉ môi chất tại các vị trí tiếp xúc. Bộ truyền động tạo lực để thay đổi trạng thái van, tùy thiết kế có thể sử dụng cơ cấu khí nén, điện từ hoặc cơ cấu khác. Một số thiết kế còn có lò xo hồi, giúp đưa van về trạng thái ban đầu khi mất tín hiệu.

Vật liệu gioăng và thân van đóng vai trò quan trọng vì chúng phải tương thích với môi chất, áp suất và nhiệt độ làm việc thực tế. Bỏ qua yếu tố này là nguyên nhân khiến nhiều van xuống cấp nhanh hoặc mất khả năng làm kín chỉ sau thời gian ngắn sử dụng.

Phân loại van khí nén 2 2

Van khí nén 2/2 được phân loại theo nhiều tiêu chí, và việc nắm rõ các nhóm này giúp bạn thu hẹp phạm vi lựa chọn nhanh hơn.

Theo trạng thái ban đầu:

• Van 2/2 thường đóng (NC): mặc định đóng, phù hợp khi muốn dòng môi chất ở trạng thái ngắt

• Van 2/2 thường mở (NO): mặc định mở, phù hợp với hệ thống cần duy trì dòng chảy khi không có tín hiệu

Theo vật liệu: van đồng, van inox, van nhựa và các vật liệu chuyên dụng khác.

Theo kiểu kết nối: ren, mặt bích, hoặc kết nối chuyên dụng tùy hệ thống.

Theo môi chất: khí nén, nước, hơi, dầu hoặc một số môi chất công nghiệp phù hợp.

Cần lưu ý rằng không phải mọi van 2/2 đều dùng được cho mọi môi chất — đây là điểm dễ bị bỏ qua nhưng lại ảnh hưởng trực tiếp đến độ bền và an toàn vận hành của cả hệ thống.

Van khí nén 2 2 khác gì van 3/2?

Đây là điểm người dùng thường nhầm lẫn nhất khi tìm mua van.

Van 3/2 không đơn giản chỉ là van 2/2 có thêm một cổng — cấu hình đường dòng và chức năng chuyển mạch của hai loại này khác nhau về bản chất. Van 2/2 tập trung vào việc đóng/mở một đường dòng duy nhất, trong khi van 3/2 thường được dùng để điều khiển các cơ cấu chấp hành như xi-lanh khí nén, nơi cần luân phiên cấp và xả khí. Hiểu rõ sự khác biệt này giúp tránh lãng phí chi phí khi chọn nhầm loại van cho ứng dụng không phù hợp.

Các thông số cần quan tâm khi chọn van khí nén 2/2

Đây là phần quan trọng nhất khi lựa chọn thực tế, vì thông số kỹ thuật quyết định van có hoạt động ổn định hay không.

Kích thước cổng thường gặp gồm G1/4, G3/8, G1/2, G3/4, G1 hoặc DN tương ứng — cần đối chiếu chính xác với đường ống hiện có. Áp suất làm việc phải phù hợp với áp suất thực tế của hệ thống, không nên chọn theo cảm tính.

Nhiệt độ làm việc đặc biệt quan trọng khi sử dụng với nước nóng, hơi hoặc môi chất có nhiệt độ cao — van không đạt chuẩn nhiệt độ dễ bị biến dạng hoặc mất khả năng làm kín. Vật liệu thân van như đồng, inox, nhựa cần chọn tùy theo môi trường lắp đặt, còn vật liệu gioăng có thể là EPDM, NBR, FKM hoặc vật liệu khác tùy ứng dụng cụ thể.

Ngoài ra, cần xác định kiểu điều khiển (khí nén, điện từ hay cơ cấu truyền động tương ứng) và lưu lượng thông qua thông số Cv/Kv do nhà sản xuất cung cấp, để đảm bảo van đáp ứng đúng nhu cầu vận hành của hệ thống.

Tại sao phải chọn đúng kiểu NC và NO?

Việc chọn đúng NC hay NO không chỉ là vấn đề kỹ thuật, mà còn liên quan trực tiếp đến an toàn vận hành khi hệ thống gặp sự cố mất tín hiệu.

Với hệ thống cần ngắt dòng ngay khi mất tín hiệu — ví dụ để đảm bảo an toàn — van NC thường phù hợp hơn về mặt nguyên lý. Ngược lại, nếu hệ thống yêu cầu duy trì dòng ở trạng thái mặc định và chỉ đóng khi có tín hiệu điều khiển, cấu hình NO có thể được cân nhắc.

Tuy nhiên, việc lựa chọn không nên chỉ dựa trên "NC hay NO" một cách đơn thuần, mà cần xem xét tổng thể:

• Yêu cầu an toàn của hệ thống

• Trạng thái mong muốn khi mất điện/mất tín hiệu

• Áp suất và môi chất đang sử dụng

• Tần suất đóng mở

• Điều kiện nhiệt độ vận hành

Chọn sai NC/NO có thể khiến hệ thống rơi vào trạng thái nguy hiểm ngay tại thời điểm cần an toàn nhất — đây là lý do bước này cần được cân nhắc kỹ trước khi đặt hàng.

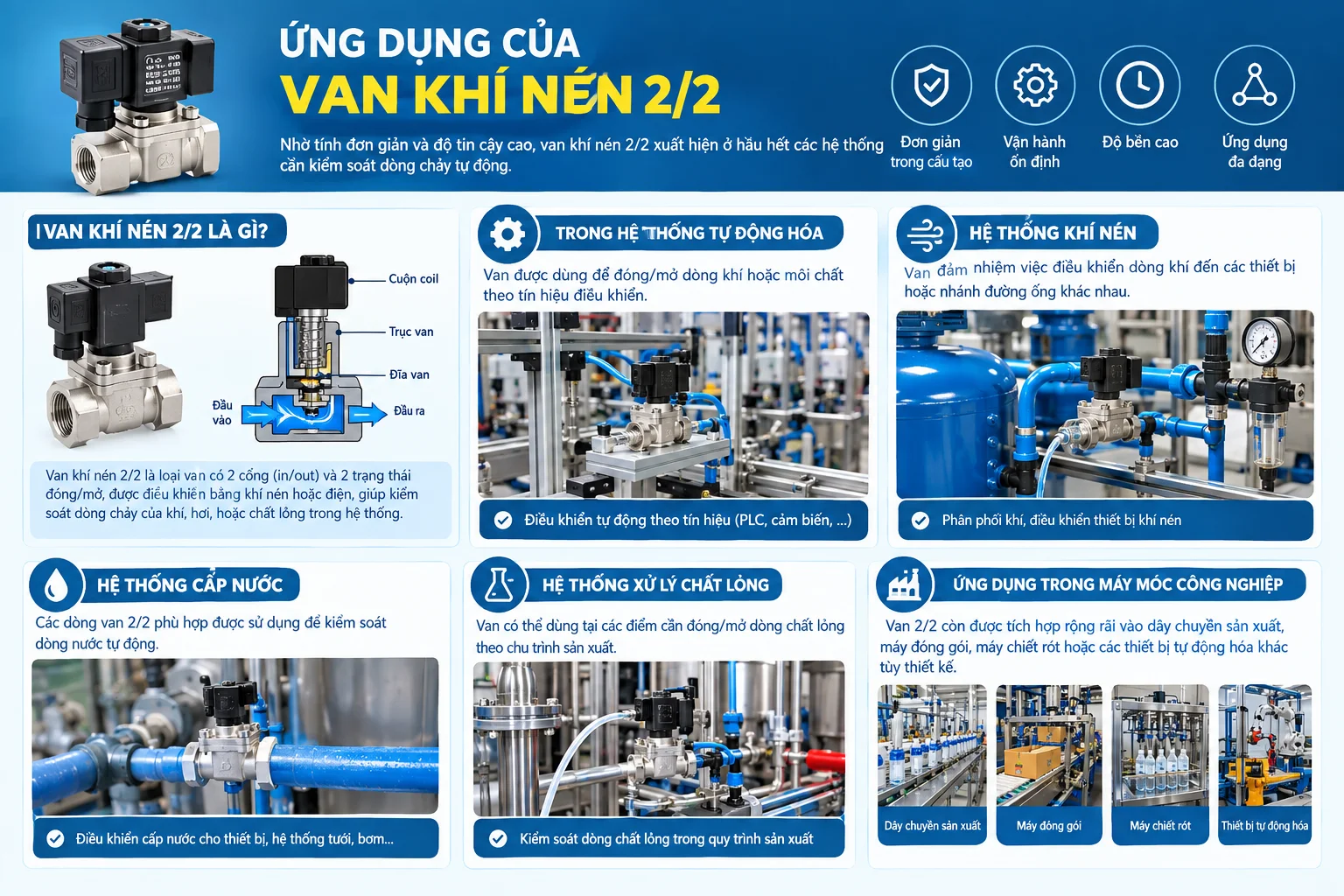

Van khí nén 2 2 được sử dụng ở đâu?

Nhờ tính đơn giản và độ tin cậy cao, van khí nén 2/2 xuất hiện ở hầu hết các hệ thống cần kiểm soát dòng chảy tự động.

Trong hệ thống tự động hóa, van được dùng để đóng/mở dòng khí hoặc môi chất theo tín hiệu điều khiển. Tại hệ thống khí nén, van đảm nhiệm việc điều khiển dòng khí đến các thiết bị hoặc nhánh đường ống khác nhau.

Trong hệ thống cấp nước, các dòng van 2/2 phù hợp được sử dụng để kiểm soát dòng nước tự động, còn trong hệ thống xử lý chất lỏng, van có thể dùng tại các điểm cần đóng/mở dòng chất lỏng theo chu trình sản xuất. Ngoài ra, van 2/2 còn được tích hợp rộng rãi vào máy móc công nghiệp như dây chuyền sản xuất, máy đóng gói, máy chiết rót hoặc các thiết bị tự động hóa khác tùy thiết kế.

Những sai lầm thường gặp khi chọn van khí nén 2/2

Nhiều sự cố vận hành bắt nguồn từ những sai lầm tưởng chừng đơn giản khi chọn mua van.

• Chọn sai số cổng — nhầm van 2/2 với van 3/2

• Chỉ nhìn kích thước ren — ren phù hợp chưa chắc áp suất, vật liệu và lưu lượng đã phù hợp

• Không kiểm tra môi chất — van dùng cho khí nén chưa chắc phù hợp với hơi hoặc hóa chất

• Chọn sai NC/NO — có thể khiến trạng thái van khi mất tín hiệu không đúng yêu cầu hệ thống

• Bỏ qua áp suất tối thiểu — một số loại van có yêu cầu nhất định về điều kiện áp suất để hoạt động ổn định

• Không quan tâm vật liệu gioăng — gioăng không tương thích có thể nhanh chóng bị lão hóa hoặc mất khả năng làm kín

Mỗi sai lầm trên đều có thể dẫn đến chi phí phát sinh do phải thay thế van hoặc dừng hệ thống để khắc phục sự cố — trong khi hoàn toàn có thể tránh được nếu kiểm tra kỹ thông số ngay từ đầu.

Cách chọn van khí nén 2/2 phù hợp

Để chọn đúng van ngay từ lần đặt hàng đầu tiên, bạn có thể tham khảo checklist sau:

1. Xác định môi chất

2. Xác định áp suất làm việc

3. Xác định nhiệt độ môi chất

4. Xác định kích thước đường ống/cổng kết nối

5. Chọn NC hoặc NO

6. Kiểm tra vật liệu thân van

7. Kiểm tra vật liệu gioăng

8. Kiểm tra lưu lượng yêu cầu

9. Xác định kiểu điều khiển

10. Đối chiếu thông số kỹ thuật của nhà sản xuất trước khi lắp đặt

Thực hiện đầy đủ checklist này giúp giảm đáng kể rủi ro chọn sai model, đặc biệt với các hệ thống yêu cầu độ chính xác cao về áp suất và nhiệt độ.

Lưu ý khi lắp đặt và sử dụng

Sau khi chọn được van phù hợp, quá trình lắp đặt cũng cần tuân thủ đúng kỹ thuật để đảm bảo van hoạt động bền và ổn định lâu dài:

• Làm sạch đường ống trước khi lắp

• Không để dị vật lọt vào trong van

• Lắp đúng chiều dòng chảy nếu nhà sản xuất quy định

• Không dùng lực quá lớn khi siết ren

• Kiểm tra khả năng chịu áp của van

• Kiểm tra tình trạng gioăng

• Thử kín sau khi lắp

• Định kỳ kiểm tra van nếu hệ thống đóng/mở với tần suất cao

Đây là những bước tuy nhỏ nhưng quyết định phần lớn tuổi thọ thực tế của van sau khi đưa vào vận hành.

FAQ về van khí nén 2 2

Van khí nén 2 2 là gì?


Là loại van có 2 cổng và 2 vị trí làm việc, thường dùng để đóng hoặc mở dòng môi chất trong hệ thống.

Ký hiệu 2/2 trên van có ý nghĩa gì?


Số đầu tiên biểu thị 2 cổng kết nối, số thứ hai biểu thị 2 vị trí/trạng thái của van.

Van 2/2 NC và NO khác nhau như thế nào?


NC là thường đóng, còn NO là thường mở. Hai loại khác nhau ở trạng thái mặc định khi chưa có tín hiệu điều khiển.

Van 2/2 có dùng được cho nước và khí nén không?


Tùy thiết kế. Cần kiểm tra thông số của từng model về môi chất, áp suất, nhiệt độ và vật liệu làm kín.

Van 2/2 khác van 3/2 như thế nào?


Van 2/2 có 2 cổng và 2 vị trí, chủ yếu thực hiện chức năng đóng/mở. Van 3/2 có 3 cổng và thường được sử dụng cho chức năng cấp, xả hoặc chuyển hướng dòng.

Kết luận

Van khí nén 2/2 được hiểu cơ bản là van có 2 cổng và 2 vị trí, đảm nhiệm chức năng đóng/mở dòng môi chất trong hệ thống tự động hóa. Khi lựa chọn, cần phân biệt rõ NC/NO, kích thước cổng, áp suất, nhiệt độ, vật liệu và môi chất sử dụng — không nên lựa chọn chỉ dựa vào kích thước ren hoặc tên gọi sản phẩm. Việc đối chiếu thông số kỹ thuật thực tế trước khi đặt hàng giúp đảm bảo van hoạt động đúng và ổn định trong suốt quá trình sử dụng.
