Cầu CIP Là Gì? Cách Chọn Đúng Thiết Bị Cho Hệ Thống Vệ Sinh Tại Chỗ

Trong các dây chuyền sản xuất thực phẩm, đồ uống, sữa, bia hoặc dược phẩm, bên trong bồn chứa và đường ống thường tồn tại cặn nguyên liệu, chất hữu cơ hoặc tạp chất sau quá trình sản xuất. Việc tháo rời thiết bị để vệ sinh thủ công không chỉ mất thời gian mà còn ảnh hưởng trực tiếp đến tiến độ vận hành.

Đây là lý do hệ thống CIP – Cleaning In Place ra đời, giúp làm sạch thiết bị mà không cần tháo rời toàn bộ. Trong hệ thống này, cầu CIP đóng vai trò phân phối dung dịch vệ sinh lên các bề mặt bên trong bồn hoặc thiết bị. Để cầu CIP hoạt động hiệu quả, cần lựa chọn đúng kiểu thiết bị, vật liệu, kích thước, lưu lượng, áp suất và phạm vi phun — đây cũng chính là nội dung bài viết sẽ phân tích chi tiết.

Cầu CIP là gì?

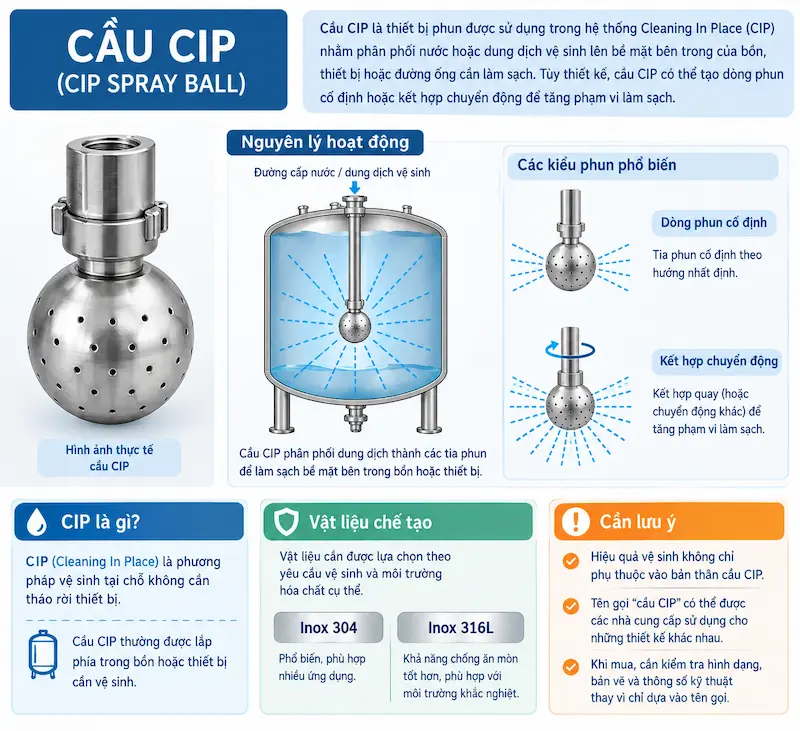

Cầu CIP là thiết bị phun được sử dụng trong hệ thống Cleaning In Place (CIP) nhằm phân phối nước hoặc dung dịch vệ sinh lên bề mặt bên trong của bồn, thiết bị hoặc đường ống cần làm sạch. Tùy thiết kế, cầu CIP có thể tạo dòng phun cố định hoặc kết hợp chuyển động để tăng phạm vi làm sạch.

CIP là viết tắt của Cleaning In Place — phương pháp vệ sinh tại chỗ không cần tháo rời thiết bị. Cầu CIP thường được lắp phía trong bồn hoặc thiết bị cần vệ sinh, còn vật liệu chế tạo được lựa chọn theo yêu cầu vệ sinh và môi trường hóa chất cụ thể. Inox 304 và inox 316L là hai nhóm vật liệu cần được xem xét kỹ trong phần lớn ứng dụng.

Cần lưu ý: hiệu quả vệ sinh không chỉ phụ thuộc vào bản thân cầu CIP. Ngoài ra, tên gọi "cầu CIP" có thể được các nhà cung cấp sử dụng cho những thiết kế khác nhau, nên khi mua cần kiểm tra hình dạng, bản vẽ và thông số kỹ thuật thay vì chỉ dựa vào tên gọi.

Nguyên lý hoạt động của cầu CIP

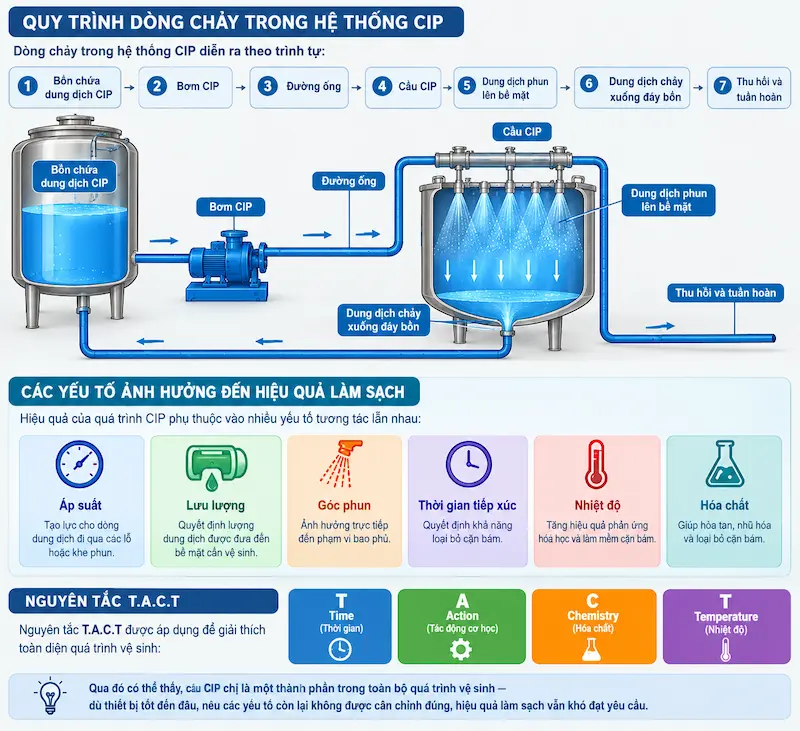

Dòng chảy trong hệ thống CIP diễn ra theo trình tự: bồn chứa dung dịch CIP → bơm CIP → đường ống → cầu CIP → dung dịch phun lên bề mặt → dung dịch chảy xuống đáy bồn → thu hồi và tuần hoàn.

Hiệu quả của quá trình này phụ thuộc vào nhiều yếu tố tương tác lẫn nhau. Áp suất tạo lực cho dòng dung dịch đi qua các lỗ hoặc khe phun; lưu lượng quyết định lượng dung dịch được đưa đến bề mặt cần vệ sinh; góc phun ảnh hưởng trực tiếp đến phạm vi bao phủ; trong khi thời gian tiếp xúc và nhiệt độ, hóa chất sử dụng quyết định khả năng loại bỏ cặn bám.

Nguyên tắc T.A.C.T thường được áp dụng để giải thích toàn diện quá trình này: Time (thời gian), Action (tác động cơ học), Chemistry (hóa chất) và Temperature (nhiệt độ). Qua đó có thể thấy, cầu CIP chỉ là một thành phần trong toàn bộ quá trình vệ sinh — dù thiết bị tốt đến đâu, nếu các yếu tố còn lại không được cân chỉnh đúng, hiệu quả làm sạch vẫn khó đạt yêu cầu.

Cấu tạo cầu CIP gồm những bộ phận nào?

Một cầu CIP hoàn chỉnh thường bao gồm các bộ phận sau:

• Thân cầu — phần kết cấu chính để phân phối dung dịch.

• Đường ống/nhánh phun — dẫn dung dịch đến các vị trí phun cụ thể.

• Lỗ phun — quyết định hướng và hình dạng dòng nước.

• Đầu kết nối — có thể là clamp, ren, hàn hoặc mặt bích.

• Gioăng — đảm bảo độ kín tại các vị trí kết nối.

• Cơ cấu chuyển động — với một số thiết kế, bộ phận phun có thể quay để mở rộng phạm vi làm sạch.

Cấu tạo quan trọng bởi cùng một kích thước kết nối, nhưng thiết kế lỗ phun và phạm vi phun khác nhau sẽ tạo ra hiệu quả vệ sinh hoàn toàn khác nhau. Đây là lý do vì sao hai sản phẩm trông tương tự nhau vẫn có thể chênh lệch đáng kể về khả năng làm sạch thực tế.

Các loại cầu CIP phổ biến

Cầu CIP cố định được lắp tại một vị trí cố định và tạo dòng phun theo thiết kế sẵn có. Loại này có cấu tạo đơn giản, dễ lắp đặt và bảo trì, phù hợp với những bồn có yêu cầu vệ sinh tương đối đơn giản.

Cầu CIP quay sử dụng cơ cấu quay để đưa dòng phun đến nhiều khu vực hơn, cho phạm vi bao phủ rộng hơn tùy thiết kế. Loại này thường phù hợp với các bồn có kích thước lớn, nhưng cấu tạo phức tạp hơn so với loại cố định.

Thiết bị phun CIP chuyên dụng được thiết kế riêng theo hình dạng bồn, kích thước bồn, loại cặn, lưu lượng, áp suất và quy trình vệ sinh cụ thể của từng dây chuyền. Việc lựa chọn giữa ba nhóm này cần dựa trên đặc điểm thực tế của bồn chứa và yêu cầu vệ sinh, thay vì chỉ chọn theo thói quen hoặc giá thành.

Vật liệu cầu CIP: Inox 304 hay inox 316L?

Đây là câu hỏi quan trọng khi lựa chọn cầu CIP, bởi vật liệu ảnh hưởng trực tiếp đến độ bền và khả năng tương thích hóa chất.

Inox 304 có thể phù hợp với nhiều hệ thống nước và ứng dụng thực phẩm thông thường. Vật liệu này có khả năng chống ăn mòn tốt trong nhiều môi trường, dễ vệ sinh, độ bền tốt và chi phí thường dễ tiếp cận hơn so với các dòng inox cao cấp.

Inox 316L thường được cân nhắc khi hệ thống có yêu cầu cao hơn về khả năng chống ăn mòn hoặc yêu cầu vật liệu nghiêm ngặt hơn. Khi lựa chọn giữa hai loại, cần xem xét kỹ loại hóa chất sử dụng, nồng độ hóa chất, nhiệt độ vận hành, thời gian tiếp xúc và yêu cầu vệ sinh cụ thể của dây chuyền.

Điểm cần lưu ý: không nên mặc định 316L luôn là lựa chọn tốt nhất. Nếu môi trường không đòi hỏi khắt khe, việc chọn vật liệu cao cấp hơn có thể làm tăng chi phí đầu tư mà không mang lại lợi ích tương xứng.

Thông số kỹ thuật quan trọng khi chọn cầu CIP

Để chọn đúng cầu CIP, cần nắm rõ các nhóm thông số sau:

• Kích thước kết nối: DN15, DN20, DN25, DN32, DN40 tùy theo hệ thống.

• Lưu lượng: cần tương thích với khả năng của bơm CIP đang sử dụng.

• Áp suất làm việc: phải phù hợp với yêu cầu của thiết bị và toàn hệ thống.

• Phạm vi phun: cần xét đến đường kính và chiều cao bồn thực tế.

• Vật liệu: SUS304, SUS316L, gioăng EPDM, PTFE hoặc vật liệu phù hợp khác tùy môi trường.

• Nhiệt độ: kiểm tra giới hạn chịu nhiệt của cả phần kim loại và gioăng.

• Kiểu kết nối: clamp, ren, hàn hoặc mặt bích.

Việc bỏ sót bất kỳ thông số nào trong danh sách trên đều có thể dẫn đến tình trạng thiết bị không tương thích với hệ thống hiện có, gây lãng phí thời gian lắp đặt và chi phí phát sinh.

Cầu CIP khác đầu phun CIP như thế nào?

Trên thị trường, hai thuật ngữ "cầu CIP" và "đầu phun CIP" đôi khi được dùng lẫn nhau, nhưng thực tế có sự khác biệt về thiết kế:

Vì tên gọi trên thị trường có thể khác nhau giữa các nhà cung cấp, cần đối chiếu bản vẽ kỹ thuật và thông số cụ thể khi đặt hàng, tránh trường hợp mua nhầm thiết bị không đúng nhu cầu sử dụng.

Cầu CIP có vai trò gì trong hiệu quả vệ sinh?

Hiệu quả vệ sinh của toàn hệ thống phụ thuộc phần lớn vào khả năng dung dịch tiếp xúc được với bề mặt cần làm sạch. Nếu cầu CIP phun không đủ phạm vi, lưu lượng không đủ, áp suất không phù hợp, bố trí sai vị trí hoặc không bao phủ được điểm chết, thì dù sử dụng hóa chất mạnh hay nước nóng, hiệu quả vệ sinh vẫn có thể không đạt yêu cầu.

Các khái niệm cần quan tâm khi đánh giá phạm vi phun gồm: vùng chết (khu vực dòng phun không tiếp cận được), khu vực khó tiếp cận (góc bồn, mối hàn, van), bề mặt bám cặn và phạm vi bao phủ tổng thể. Đây là lý do vì sao việc chọn cầu CIP không thể chỉ dựa vào kích thước kết nối mà cần đánh giá toàn diện theo hình dạng và kích thước bồn thực tế.

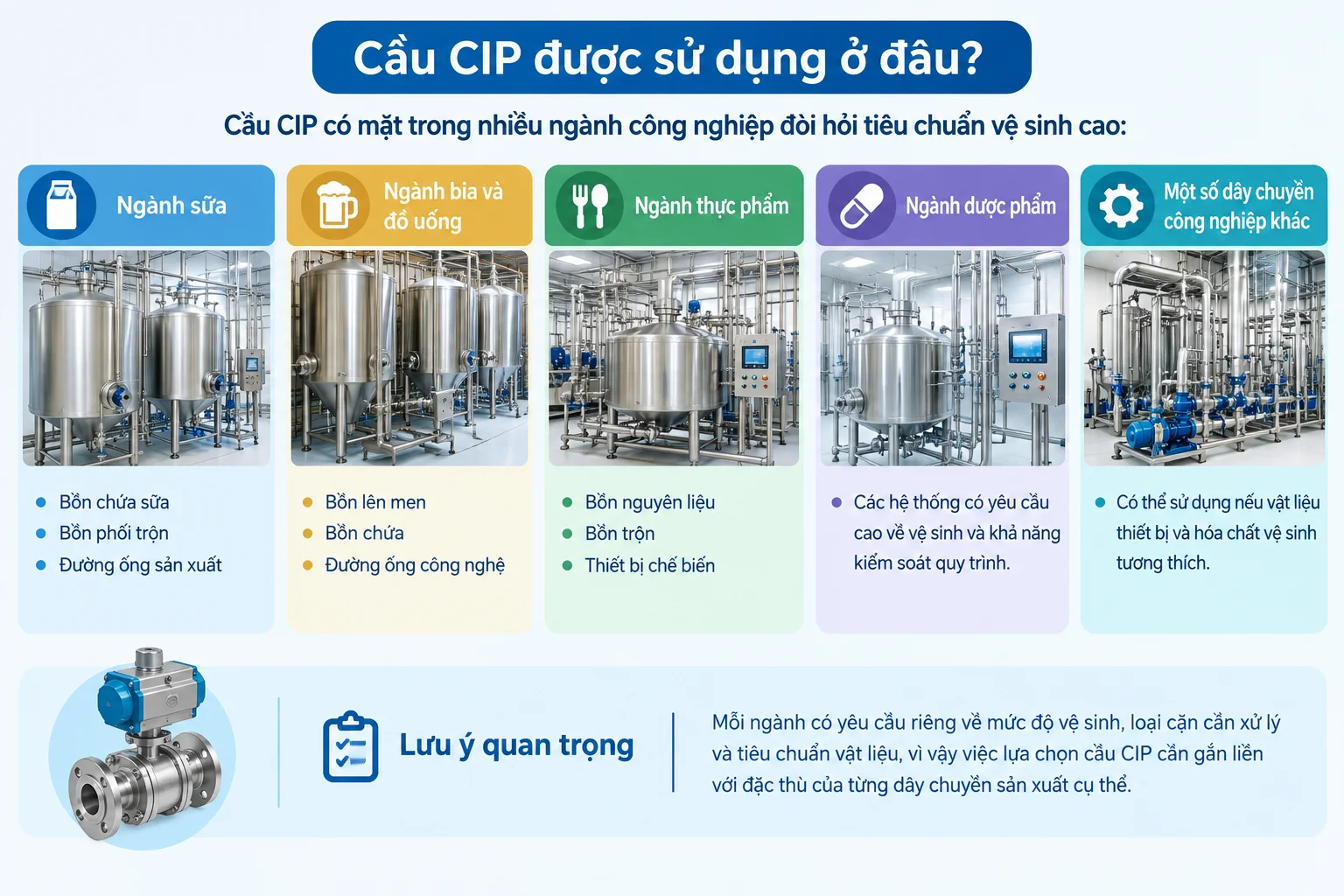

Cầu CIP được sử dụng ở đâu?

Cầu CIP có mặt trong nhiều ngành công nghiệp đòi hỏi tiêu chuẩn vệ sinh cao:

• Ngành sữa: bồn chứa sữa, bồn phối trộn, đường ống sản xuất.

• Ngành bia và đồ uống: bồn lên men, bồn chứa, đường ống công nghệ.

• Ngành thực phẩm: bồn nguyên liệu, bồn trộn, thiết bị chế biến.

• Ngành dược phẩm: các hệ thống có yêu cầu cao về vệ sinh và khả năng kiểm soát quy trình.

• Một số dây chuyền công nghiệp khác: có thể sử dụng nếu vật liệu thiết bị và hóa chất vệ sinh tương thích.

Mỗi ngành có yêu cầu riêng về mức độ vệ sinh, loại cặn cần xử lý và tiêu chuẩn vật liệu, vì vậy việc lựa chọn cầu CIP cần gắn liền với đặc thù của từng dây chuyền sản xuất cụ thể.

Những sai lầm thường gặp khi chọn cầu CIP

Chỉ nhìn vào kích thước ren — kích thước kết nối không phản ánh toàn bộ khả năng làm sạch của thiết bị.

Không tính lưu lượng bơm — cầu CIP cần được lựa chọn tương thích với lưu lượng thực tế của hệ thống bơm.

Không kiểm tra áp suất — áp suất ảnh hưởng trực tiếp đến khả năng tạo dòng phun hiệu quả.

Chọn sai vật liệu — hóa chất CIP sử dụng có thể yêu cầu vật liệu khác nhau, không phải lúc nào cũng dùng chung một loại inox.

Không xem kích thước bồn — một thiết bị phù hợp với bồn nhỏ chưa chắc phù hợp khi lắp cho bồn lớn hơn.

Chỉ chọn theo giá — thiết bị giá thấp nhưng phạm vi phun không phù hợp có thể làm giảm hiệu quả vệ sinh, dẫn đến chi phí xử lý phát sinh về sau.

Cách chọn cầu CIP phù hợp

1. Đo kích thước bồn — xác định đường kính, chiều cao, hình dạng đáy, vị trí cửa người chui và các điểm kết nối.

2. Xác định loại cặn cần làm sạch — cặn sữa, cặn thực phẩm, cặn bia, chất béo, protein hoặc cặn hóa chất.

3. Xác định dung dịch CIP — kiểm tra loại hóa chất, nồng độ và nhiệt độ sử dụng.

4. Xác định lưu lượng và áp suất — lấy thông số thực tế từ bơm CIP hiện có.

5. Chọn vật liệu — cân nhắc giữa inox 304 hoặc 316L tùy yêu cầu.

6. Chọn kiểu kết nối — đảm bảo tương thích với hệ thống hiện tại.

7. Kiểm tra phạm vi phun — đảm bảo dung dịch tiếp cận được toàn bộ bề mặt cần vệ sinh.

Checklist trước khi mua cầu CIP

•  Kích thước bồn

•  Chiều cao bồn

•  Đường kính bồn

•  Loại dung dịch CIP

•  Nồng độ hóa chất

•  Nhiệt độ

•  Lưu lượng

•  Áp suất

•  Vật liệu inox

•  Vật liệu gioăng

•  Kích thước kết nối

•  Phạm vi phun

•  Bản vẽ kỹ thuật

•  Yêu cầu vệ sinh của dây chuyền

Câu hỏi thường gặp về cầu CIP

1. Cầu CIP là gì?


Cầu CIP là thiết bị phun dùng để phân phối nước hoặc dung dịch vệ sinh lên bề mặt bên trong bồn và thiết bị trong hệ thống Cleaning In Place.

2. Cầu CIP làm bằng inox gì?


Tùy ứng dụng, cầu CIP có thể sử dụng inox 304 hoặc 316L. Việc lựa chọn phụ thuộc vào môi trường, hóa chất, nhiệt độ và yêu cầu vệ sinh cụ thể.

3. Cầu CIP có phải là đầu phun CIP không?


Hai thuật ngữ có thể được sử dụng cho các thiết kế khác nhau. Cần kiểm tra cấu tạo, bản vẽ và thông số thay vì chỉ dựa vào tên gọi thương mại.

4. Chọn cầu CIP cần biết những thông số nào?


Nên biết kích thước bồn, lưu lượng, áp suất, nhiệt độ, dung dịch vệ sinh, vật liệu và kiểu kết nối.

5. Cầu CIP cố định hay cầu CIP quay tốt hơn?


Hai loại có cơ chế hoạt động khác nhau. Việc lựa chọn phụ thuộc vào kích thước bồn, yêu cầu vệ sinh, phạm vi phun và điều kiện vận hành thực tế.

Kết luận: Chọn đúng cầu CIP để tối ưu hiệu quả vệ sinh

Cầu CIP là một bộ phận quan trọng trong hệ thống vệ sinh tại chỗ, nhưng hiệu quả của thiết bị phụ thuộc rất nhiều vào thiết kế và điều kiện vận hành thực tế. Khi lựa chọn, cần xem xét đồng thời kích thước bồn, lưu lượng, áp suất, nhiệt độ và loại hóa chất sử dụng — không nên tách rời từng yếu tố riêng lẻ.
