Van Gió Điều Khiển Bằng Điện – Giải Pháp Tối Ưu Tự Động Hóa Hệ Thống HVAC

Trong kỷ nguyên công nghiệp 4.0, các công trình hiện đại không còn chỗ cho những thao tác đóng mở van gió thủ công tốn kém thời gian. Việc vận hành thủ công không chỉ gây khó khăn trong việc kiểm soát lưu lượng gió mà còn làm mất đi sự đồng bộ với hệ thống quản lý tòa nhà (BMS), dẫn đến tình trạng lãng phí năng lượng và gia tăng chi phí vận hành đáng kể. Van gió điện đã ra đời như một lời giải hoàn hảo, giúp đóng mở cửa gió tự động, điều tiết lưu lượng chính xác và nâng cao hiệu quả vận hành tối đa cho hệ thống thông gió, điều hòa không khí (HVAC).

Van Gió Điều Khiển Bằng Điện Là Gì?

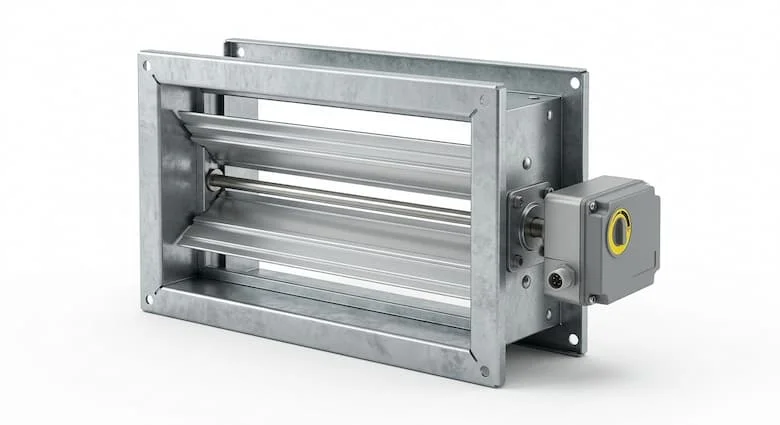

Van gió điều khiển bằng điện là thiết bị kỹ thuật cao được lắp đặt trực tiếp trên hệ thống đường ống gió, đóng vai trò điều chỉnh hoặc đóng mở hoàn toàn lưu lượng không khí nhờ vào bộ truyền động điện (Electric Actuator) thay vì sức người. Đây là thiết bị không thể thiếu trong các hệ thống đòi hỏi tính tự động hóa cao.

Chức năng chính:

• Đóng mở cửa gió theo yêu cầu lập trình.

• Điều tiết lưu lượng gió chính xác cho từng khu vực.

• Cân bằng áp suất và lưu lượng cho toàn hệ thống HVAC.

• Kết nối thông minh với hệ thống điều khiển trung tâm BMS hoặc PLC.

Cấu tạo cơ bản:

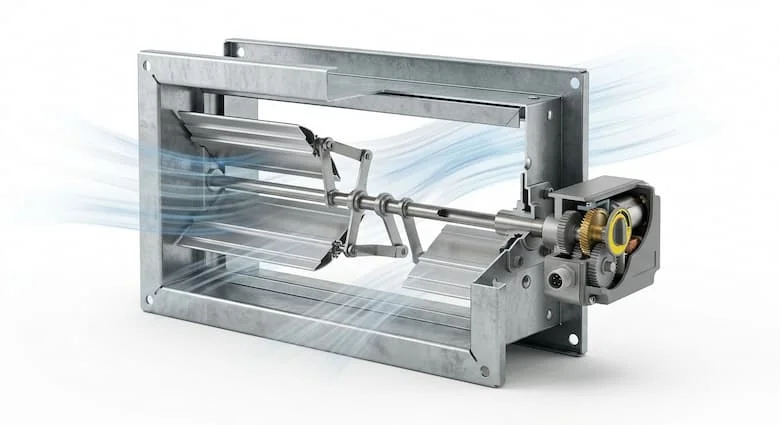

Một hệ thống van hoàn chỉnh bao gồm thân van (vỏ), lá van (đĩa van), trục van, motor điện, bộ truyền động, hộp đấu dây và các giá đỡ chắc chắn. Sự phối hợp nhịp nhàng giữa các bộ phận này đảm bảo van hoạt động bền bỉ, chính xác theo tín hiệu điều khiển.

Nguyên Lý Hoạt Động Của Van Gió Điện

Nguyên lý cốt lõi của thiết bị nằm ở khả năng chuyển đổi tín hiệu điện thành chuyển động cơ học. Khi bộ truyền động nhận tín hiệu từ hệ thống điều khiển, motor điện bên trong sẽ bắt đầu quay trục. Mô-men xoắn được truyền đến lá van, làm thay đổi góc mở của van (từ 0° đến 90°), qua đó điều chỉnh lượng không khí đi qua đường ống.

Tùy vào nhu cầu sử dụng, van có thể vận hành theo các cơ chế:

• ON/OFF: Đóng hoặc mở hoàn toàn.

• Modulating (Tuyến tính): Sử dụng tín hiệu 0-10V, 4-20mA hoặc 3-Point Floating để điều chỉnh độ mở của lá van ở bất kỳ góc độ nào, giúp kiểm soát lưu lượng gió cực kỳ tinh vi.

Phân Tích Chuyên Sâu: Các Loại Van Gió Điện

Để lựa chọn sản phẩm phù hợp, kỹ sư cần phân loại dựa trên các tiêu chí kỹ thuật:

Theo hình dạng:

• Van gió vuông: Phù hợp với hệ thống đường ống vuông phổ biến trong các tòa nhà.

• Van gió tròn: Tối ưu cho đường ống dẫn gió tròn, giúp giảm tổn thất áp suất và tăng tính thẩm mỹ.

Theo chức năng:

• Van đóng mở, van điều tiết, van chống cháy/chống khói (cần tích hợp cầu chì nhiệt), van hồi gió và van cấp gió.

Theo tín hiệu điều khiển:

• Hệ thống điều khiển ON/OFF, tuyến tính (0-10V, 2-10V, 4-20mA) hoặc các chuẩn truyền thông hiện đại như Modbus.

Theo điện áp:

• Thường sử dụng điện áp 24VAC, 24VDC hoặc 220VAC tùy thuộc vào thiết kế điện của công trình.

Thông Số Kỹ Thuật Quan Trọng Khi Lựa Chọn

Việc lựa chọn sai thông số kỹ thuật là sai lầm phổ biến nhất gây lãng phí đầu tư. Dưới đây là bảng các thông số cần lưu ý:

So Sánh Van Gió Điện Và Van Gió Tay Gạt

Kết luận: Van gió tay gạt chỉ phù hợp cho những hệ thống nhỏ, ít thay đổi lưu lượng. Đối với các công trình quy mô như Data Center, nhà máy thực phẩm hay bệnh viện, van gió điện là khoản đầu tư bắt buộc để đảm bảo sự ổn định.

Tại Sao Nên Sử Dụng Van Gió Điện?

Sử dụng van điện mang lại lợi ích kép về kinh tế và vận hành:

1. Tiết kiệm điện: Tự động đóng mở dựa trên nhu cầu thực tế, giảm tải cho AHU/Chiller.

2. Cân bằng lưu lượng: Hệ thống luôn ở trạng thái tối ưu, không dư thừa hay thiếu hụt gió.

3. Giảm nhân công: Không cần di chuyển đến từng vị trí van để điều chỉnh.

4. Tăng tuổi thọ hệ thống: Thiết bị điều khiển thông minh giúp hệ thống vận hành êm ái, kéo dài thời gian bảo trì.

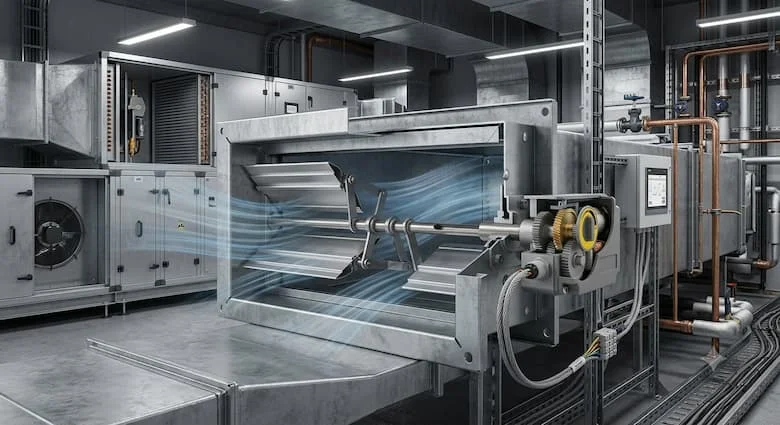

Ứng Dụng Thực Tế

Thiết bị này là mắt xích quan trọng trong:

• Hệ thống HVAC tòa nhà: AHU, FCU, Chiller.

• Công trình đặc thù: Phòng sạch, Dược phẩm, Bệnh viện, Data Center (yêu cầu độ chính xác cao).

• Công nghiệp: Nhà máy thực phẩm, nhà xưởng cần kiểm soát nhiệt độ nghiêm ngặt.

Những Sai Lầm Thường Gặp Khi Lựa Chọn

• Motor quá yếu: Không đóng nổi cửa gió khi áp suất hệ thống tăng cao.

• Chọn sai điện áp: Gây cháy hỏng toàn bộ actuator.

• Không tính mô-men xoắn: Actuator không thể xoay lá van, gây kẹt hệ thống.

• Không tương thích BMS: Hệ thống điều khiển trung tâm không nhận diện được thiết bị.

Hướng Dẫn Lựa Chọn Đúng Kỹ Thuật

Checklist khi mua hàng:

1. Xác định kích thước đường ống gió.

2. Lựa chọn kiểu điều khiển (ON/OFF hay Tuyến tính).

3. Tính toán mô-men xoắn (Torque) cần thiết.

4. Chọn điện áp phù hợp với thiết kế điện công trình.

5. Kiểm tra cấp bảo vệ IP và thương hiệu Actuator uy tín (như Belimo, Siemens, Honeywell...).

Lưu ý lắp đặt: Phải lắp đúng chiều mũi tên hướng gió, không lắp lệch trục, kiểm tra tín hiệu nguồn điện trước khi cấp toàn hệ thống và thực hiện bảo trì định kỳ 6 tháng/lần.

FAQ: Câu Hỏi Thường Gặp

1.Van gió điều khiển bằng điện có dùng ngoài trời được không?

Có, nếu lựa chọn loại có cấp bảo vệ IP65 trở lên và vỏ bảo vệ chuyên dụng.

2.Có thể kết nối BMS không?

Hoàn toàn có, đây là tính năng quan trọng nhất của van điện.

3.Nên dùng 24V hay 220V?

24V an toàn hơn trong vận hành và được ưu tiên trong các hệ thống tự động hóa tòa nhà.

4.Bao lâu nên bảo trì một lần?

Định kỳ 6–12 tháng để kiểm tra độ trơn tru của trục và tín hiệu điều khiển.

Kết Luận

Việc ứng dụng van gió điều khiển bằng điện là bước tiến tất yếu để nâng tầm hiệu quả cho mọi hệ thống HVAC hiện đại. Không chỉ giúp tự động hóa vận hành, thiết bị này còn là chìa khóa để tiết kiệm năng lượng và tối ưu hóa chi phí cho doanh nghiệp.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van gió điều khiển bằng điện .
