Hướng Dẫn Cách Lắp Đặt Van Xả Tràn An Toàn, Đúng Kỹ Thuật Cho Hệ Thống

Trong bất kỳ hệ thống đường ống công nghiệp nào, việc kiểm soát áp suất là yếu tố "sống còn" để bảo vệ thiết bị và con người. Nếu hệ thống của bạn đang vận hành mà không có cơ chế bảo vệ trước tình trạng tăng áp đột ngột, nguy cơ hư hỏng đường ống, nổ bồn chứa hay thất thoát lưu chất là điều khó tránh khỏi. Cách lắp đặt van xả tràn đúng kỹ thuật không chỉ đảm bảo hệ thống vận hành ổn định mà còn kéo dài tuổi thọ cho toàn bộ dây chuyền sản xuất.

Bài viết này sẽ hướng dẫn chi tiết quy trình lắp đặt chuyên sâu, giúp bạn thực hiện đúng ngay từ lần đầu tiên.

Van Xả Tràn Là Gì?

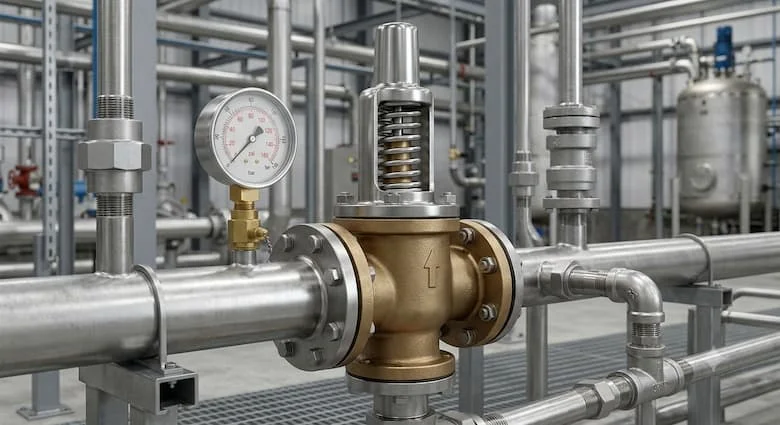

Van xả tràn (thường được gọi là van an toàn hoặc van xả áp) là thiết bị bảo vệ được lắp đặt trên đường ống nhằm xả bớt lưu chất ra ngoài hoặc quay trở lại bể chứa khi áp suất trong hệ thống vượt quá mức cài đặt cho phép. Đây là "chốt chặn" cuối cùng bảo vệ toàn bộ cấu trúc công trình.

Vai trò của van xả tràn trong hệ thống

Vai trò chính của van là duy trì áp suất ổn định. Khi hệ thống gặp sự cố như máy bơm hoạt động quá tải, van đóng đột ngột gây áp lực va đập thủy lực, van xả tràn sẽ tự động mở để giảm áp, tránh gây nổ ống hay hỏng hóc các thiết bị đo lường đắt tiền phía sau.

Nguyên lý hoạt động

Van hoạt động dựa trên cơ chế cân bằng lực giữa lực lò xo (áp suất cài đặt) và áp suất của lưu chất. Khi áp lực dòng chảy lớn hơn lực lò xo, đĩa van sẽ bị đẩy lên, tạo đường thoát cho lưu chất. Khi áp suất giảm xuống dưới ngưỡng an toàn, lò xo tự động đẩy đĩa van về vị trí đóng kín.

Khi Nào Cần Lắp Đặt Van Xả Tràn?

Các hệ thống nên sử dụng

Việc lắp đặt van là bắt buộc trong các hệ thống đòi hỏi độ an toàn cao:

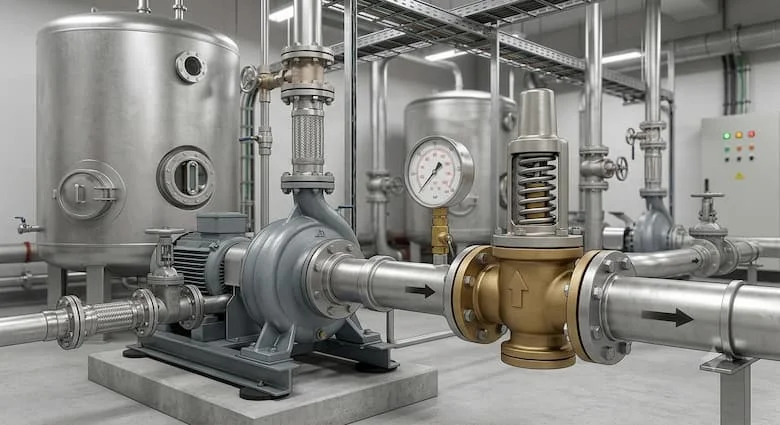

• Hệ thống bơm nước: Bảo vệ đường ống tránh va đập thủy lực.

• Hệ thống thủy lực: Kiểm soát áp suất dầu trong các máy ép, máy nâng hạ.

• Hệ thống hơi và khí nén: Tránh nổ bình khí, đường ống hơi nóng.

• Đường ống công nghiệp: Truyền tải hóa chất hoặc chất lỏng nguy hiểm.

Dấu hiệu hệ thống cần van xả tràn

Hệ thống của bạn đang báo động nếu: Đồng hồ áp suất luôn dao động ở mức kịch khung, có tiếng rung lắc mạnh trong đường ống khi đóng ngắt van, hoặc các đường nối thường xuyên bị rò rỉ dù đã vặn chặt.

Tác hại nếu không lắp

Nếu bỏ qua thiết bị này, bạn đối mặt với nguy cơ cháy nổ, chi phí thay thế đường ống cao gấp nhiều lần so với chi phí đầu tư van, và đặc biệt là rủi ro mất an toàn lao động nghiêm trọng.

Chuẩn Bị Trước Khi Lắp Đặt Van Xả Tràn

Để thực hiện cách lắp đặt van xả tràn hiệu quả, bạn cần chuẩn bị kỹ lưỡng:

• Dụng cụ: Cờ lê, mỏ lết, băng tan PTFE (đảm bảo độ kín), đồng hồ áp suất, gioăng làm kín và bulong phù hợp.

• Kiểm tra van: Trước khi lắp, cần xác nhận áp suất làm việc (PN) ghi trên thân van có khớp với yêu cầu hệ thống không, kiểm tra kích thước DN và kiểu kết nối (ren/bích).

• Đọc thông số: Luôn đọc kỹ hướng dẫn từ nhà sản xuất để biết chính xác hướng dòng chảy (IN/OUT) và dải áp suất điều chỉnh.

Cách Lắp Đặt Van Xả Tràn Đúng Kỹ Thuật (Phần Quan Trọng Nhất)

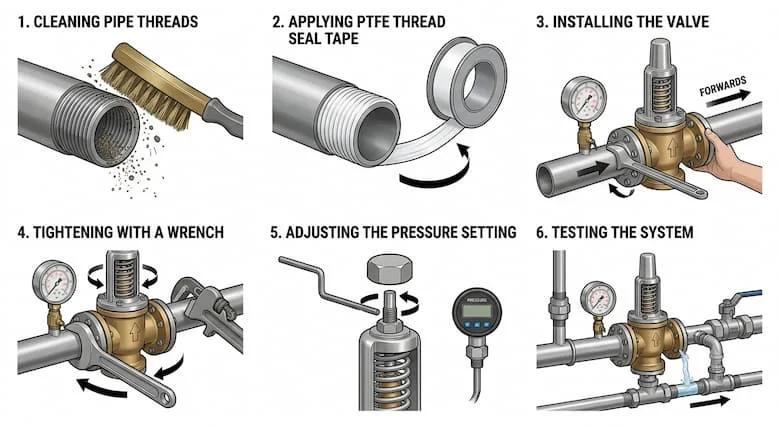

Đây là quy trình 7 bước tiêu chuẩn mà kỹ sư chuyên nghiệp thường thực hiện:

1. Ngắt nguồn áp lực: Đảm bảo hệ thống đã ngưng hoạt động và xả hết áp suất dư thừa để đảm bảo an toàn tuyệt đối.

2. Làm sạch đường ống: Loại bỏ bụi bẩn, cặn bã trong đường ống tại vị trí lắp để tránh kẹt đĩa van sau này.

3. Quấn băng tan đúng cách: Quấn băng tan theo chiều ren từ trong ra ngoài, không quấn quá dày ở các vòng đầu để tránh băng tan lọt vào trong gây tắc nghẽn.

4. Lắp van đúng chiều mũi tên: Quan sát thân van. Mũi tên chỉ chiều IN (nơi áp lực đến) và OUT (nơi xả áp). Tuyệt đối không lắp ngược.

5. Siết lực vừa đủ: Sử dụng cờ lê siết lực đều tay. Không siết quá mạnh làm nứt ren hoặc méo thân van.

6. Điều chỉnh áp suất cài đặt: Sử dụng vít chỉnh trên đỉnh van. Vừa vặn vừa quan sát đồng hồ áp suất cho đến khi đạt thông số mong muốn, sau đó khóa đai ốc hãm để cố định.

7. Chạy thử hệ thống: Khởi động từ từ. Quan sát các mối nối xem có rò rỉ không, lắng nghe tiếng ồn và kiểm tra xem van có mở đúng ngưỡng cài đặt không.

Những Lỗi Thường Gặp Khi Lắp Đặt

• Lắp ngược chiều: Làm van mất chức năng bảo vệ hoàn toàn.

• Không dùng đồng hồ áp: Việc cài đặt áp suất chỉ dựa vào cảm giác sẽ gây nguy hiểm.

• Quấn quá nhiều băng tan: Băng tan thừa có thể bị cắt đứt và cuốn vào cơ chế van, gây kẹt.

• Siết ren quá chặt: Gây ứng suất tập trung, dễ dẫn đến nứt thân van làm bằng đồng hoặc gang.

• Điều chỉnh áp suất sai: Cài đặt áp quá cao so với giới hạn chịu đựng của đường ống.

Những Lưu Ý Giúp Van Hoạt Động Bền Hơn

• Kiểm tra định kỳ: Ít nhất 6 tháng/lần để đảm bảo van không bị kẹt do cặn bẩn.

• Đúng vật liệu: Với môi trường hóa chất, bắt buộc phải dùng van Inox 316.

• Hiệu chuẩn: Định kỳ mang van đến các trạm kiểm định áp suất để hiệu chuẩn lại vít chỉnh.

• Thay gioăng: Nếu phát hiện rò rỉ nhẹ tại cổ van, cần thay gioăng ngay để tránh ăn mòn thân.

Checklist Lắp Đặt Van Xả Tràn

Nên Chọn Loại Van Xả Tràn Nào?

• Vật liệu: Gang (cho nước sạch), Đồng (cho khí/hơi nhỏ), Inox (cho môi trường ăn mòn).

• Kết nối: Ren cho đường ống < DN50, Mặt bích cho ống lớn chịu áp cao.

• Áp suất: Chọn PN16 (phổ biến) hoặc PN25/PN40 nếu hệ thống yêu cầu áp suất cao đặc biệt.

FAQ: Câu Hỏi Thường Gặp

1.Cách lắp đặt van xả tràn nên lắp ở vị trí nào?

Nên lắp ở nhánh gần nguồn bơm hoặc nơi áp suất cao nhất trước các thiết bị nhạy cảm.

2.Có cần chỉnh áp suất sau khi lắp không?

Có, luôn cần cài đặt lại mức áp suất mong muốn dựa trên đồng hồ đo thực tế.

3.Van xả tràn có thể lắp ngang được không?

Tùy dòng van, nhưng đa số nên lắp đứng để lò xo hoạt động chính xác nhất.

4.Bao lâu nên kiểm tra van một lần?

Định kỳ mỗi 6 tháng để đảm bảo an toàn tuyệt đối.

5.Van xả tràn bị xả liên tục phải làm sao?

Kiểm tra cặn bẩn ở đĩa van hoặc áp suất hệ thống đang vượt mức cho phép.

Kết Luận

Việc nắm vững cách lắp đặt van xả tràn không chỉ giúp hệ thống vận hành trơn tru mà còn đảm bảo an toàn tài sản và tính mạng con người. Lắp đúng chiều, đúng áp suất và kiểm tra kỹ sau vận hành là những "quy tắc vàng" không thể bỏ qua.
