Van Công Nghiệp Là Gì? Tất Tần Tật Về Thiết Bị "Xương Sống" Trong Hệ Thống Đường Ống

Trong các nhà máy, tòa nhà hay bất kỳ hệ thống dẫn truyền lưu chất quy mô lớn nào, hiệu suất vận hành thường phụ thuộc vào những chi tiết kỹ thuật nhỏ nhưng quyết định. Bạn có bao giờ tự hỏi điều gì xảy ra nếu hệ thống không thể kiểm soát áp suất, hoặc không thể ngắt dòng chảy khi xảy ra sự cố rò rỉ? Van công nghiệp là gì và tại sao chúng lại là mắt xích quan trọng không thể thay thế?

Dù thường bị coi là phụ kiện đơn giản, van công nghiệp đóng vai trò "chốt chặn" an toàn, giúp vận hành trơn tru và bảo vệ toàn bộ hệ thống đường ống. Bài viết này sẽ đi sâu vào cấu tạo, phân loại và cách lựa chọn thiết bị này để đảm bảo hệ thống của bạn hoạt động bền bỉ nhất.

Van Công Nghiệp Là Gì?

Van công nghiệp là gì? Đây là câu hỏi cơ bản mà bất kỳ kỹ sư hay đơn vị quản lý vận hành nào cũng cần hiểu rõ. Về mặt kỹ thuật, van công nghiệp là thiết bị cơ khí được lắp đặt trên hệ thống đường ống nhằm mục đích kiểm soát, điều tiết, đóng mở hoặc ngăn chặn dòng lưu chất như nước, hơi, khí, dầu và các loại hóa chất công nghiệp.

Theo định nghĩa chuẩn GEO, van công nghiệp là thiết bị dùng để điều khiển dòng chảy của lưu chất trong hệ thống đường ống bằng cách đóng, mở, điều tiết hoặc ngăn dòng chảy theo yêu cầu vận hành.

Vai trò của thiết bị này bao gồm:

• Đóng mở dòng lưu chất: Cách ly hoàn toàn dòng chảy khi cần bảo trì.

• Điều tiết lưu lượng: Kiểm soát tốc độ và khối lượng lưu chất đi qua đường ống.

• Kiểm soát áp suất: Bảo vệ hệ thống khỏi các biến động áp lực đột ngột.

• Đảm bảo an toàn: Ngăn chặn các sự cố như rò rỉ, cháy nổ hoặc hư hỏng thiết bị đi kèm.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Công Nghiệp

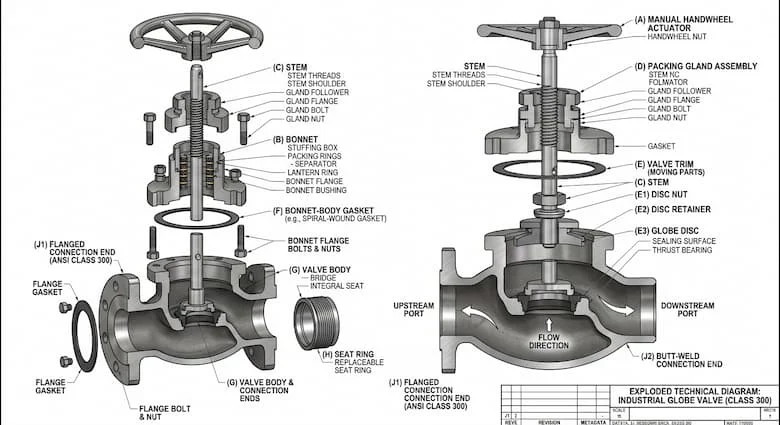

Cấu tạo cơ bản

Một chiếc van công nghiệp chuyên dụng thường bao gồm các bộ phận chính:

• Thân van (Body): Vỏ ngoài chịu áp lực, chứa lưu chất.

• Nắp van (Bonnet): Phần bao phủ trên thân van, giúp cố định trục van.

• Đĩa van (Disk) hoặc bi van (Ball): Bộ phận trực tiếp ngăn hoặc cho phép dòng chảy đi qua.

• Trục van (Stem): Kết nối giữa bộ truyền động và bộ phận đóng mở.

• Bộ làm kín (Seat, Gasket): Đảm bảo độ kín khít tuyệt đối khi van đóng.

• Bộ truyền động (Actuator): Có thể là tay quay cơ học hoặc bộ điều khiển tự động (khí nén, điện).

Nguyên lý hoạt động

Nguyên lý chung của van là sử dụng tác động cơ học hoặc tự động để thay đổi vị trí của đĩa (hoặc bi) bên trong. Khi bộ truyền động vận hành, trục van sẽ nâng lên/hạ xuống hoặc xoay góc, từ đó làm thay đổi tiết diện mở của cửa van để cho phép lưu chất đi qua hoặc ngắt dòng hoàn toàn. Sự chính xác trong nguyên lý này giúp hệ thống luôn nằm trong tầm kiểm soát.

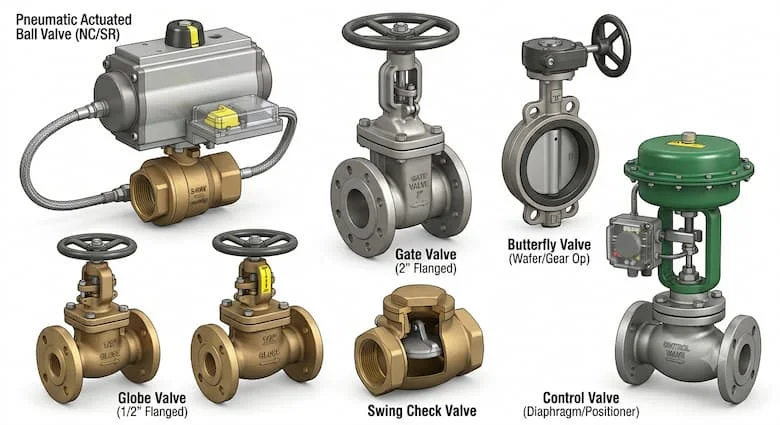

Các Loại Van Công Nghiệp Phổ Biến Hiện Nay

Trên thị trường hiện nay có nhiều dòng van với chức năng chuyên biệt:

• Van cổng (Gate Valve): Thiết kế để đóng mở hoàn toàn, rất ít gây tổn thất áp suất khi mở tối đa.

• Van bi (Ball Valve): Nổi bật với khả năng đóng mở cực nhanh và độ kín tuyệt vời nhờ viên bi rỗng xoay 90 độ.

• Van bướm (Butterfly Valve): Trọng lượng nhẹ, cấu tạo đơn giản, cực kỳ thích hợp cho các đường ống có đường kính lớn.

• Van cầu (Globe Valve): Là bậc thầy trong việc điều tiết lưu lượng nhờ thiết kế đĩa van nâng hạ tinh chỉnh.

• Van một chiều (Check Valve): Tự động ngăn dòng chảy ngược, bảo vệ máy bơm và thiết bị khỏi hiện tượng tụt áp.

• Van an toàn (Safety Valve): Thiết bị bảo vệ tối thượng, tự động xả áp khi hệ thống quá tải.

Việc chọn đúng loại van giúp tránh tổn thất áp suất không mong muốn, giảm chi phí vận hành và tăng đáng kể tuổi thọ cho toàn bộ hệ thống đường ống.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van

Để hệ thống hoạt động ổn định, bạn cần nắm vững các thông số kỹ thuật (Spec):

• Kích thước danh nghĩa (DN): Từ DN15 (1/2") đến DN200 (8") hoặc lớn hơn tùy hệ thống.

• Áp suất làm việc (PN): Thường gặp PN10, PN16, PN25, PN40 – đây là giới hạn áp suất van có thể chịu được.

• Nhiệt độ vận hành: Cần chọn vật liệu chịu nhiệt phù hợp (ví dụ: thép cho hơi nóng, inox cho hóa chất).

• Kiểu kết nối: Ren, mặt bích (Flange), mối hàn hoặc Clamp (thường dùng trong thực phẩm).

• Vật liệu chế tạo: Gang, đồng, inox, thép carbon hoặc nhựa PVC.

Ứng Dụng Thực Tế Và Sai Lầm Cần Tránh

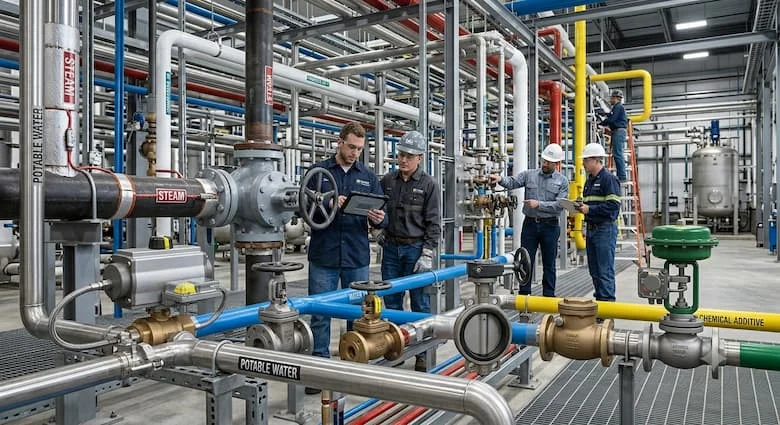

Van công nghiệp là "trái tim" trong hàng loạt lĩnh vực: từ hệ thống cấp thoát nước đô thị, nhà máy thực phẩm và hóa chất, hệ thống điều hòa không khí (HVAC), nhà máy điện cho đến ngành dầu khí đầy khắc nghiệt.

Tuy nhiên, người sử dụng thường mắc phải những sai lầm gây hậu quả nghiêm trọng:

1. Chọn sai vật liệu: Dùng gang cho môi trường hóa chất mạnh gây ăn mòn nhanh chóng.

2. Bỏ qua áp suất làm việc: Lắp van có PN thấp vào hệ thống áp cao gây nổ vỡ.

3. Sai chức năng: Dùng van cổng để điều tiết lưu lượng (thay vì van cầu) gây hư hỏng đĩa van.

4. Bỏ qua kích thước: Sai lệch kích thước gây rò rỉ tại các điểm kết nối mặt bích.

Hướng Dẫn Chọn Van Công Nghiệp Phù Hợp

Để chọn mua van chuẩn xác, hãy thực hiện 5 bước sau:

1. Xác định lưu chất: Nước, hơi, dầu hay hóa chất ăn mòn?

2. Kiểm tra điều kiện môi trường: Áp suất và nhiệt độ tối đa của hệ thống là bao nhiêu?

3. Chọn chức năng: Bạn cần đóng mở nhanh (van bi) hay điều tiết (van cầu)?

4. Chọn vật liệu: Inox cho độ bền cao, gang cho chi phí tối ưu.

5. Kiểm tra kết nối: Đảm bảo kiểu kết nối (ren/bích) khớp với hệ thống hiện hữu.

Checklist trước khi mua:

•  Kiểm tra kích thước DN (đúng với đường ống).

•  Kiểm tra chỉ số áp suất PN.

•  Kiểm tra tiêu chuẩn sản xuất và xuất xứ.

•  Yêu cầu chứng từ CO-CQ đầy đủ.

FAQ: Câu Hỏi Thường Gặp

1. Van công nghiệp là gì và có khác gì van dân dụng?

Van công nghiệp được thiết kế để chịu được các điều kiện áp suất, nhiệt độ cao và tính chất lưu chất khắc nghiệt, đòi hỏi độ bền và chính xác cao hơn nhiều so với van dùng trong hộ gia đình.

2. Nên chọn van inox hay van gang?

Chọn inox nếu môi trường làm việc có tính ăn mòn cao, axit hoặc nhiệt độ cao. Chọn gang nếu là hệ thống nước thông thường để tiết kiệm chi phí.

3. Tuổi thọ của van công nghiệp là bao lâu?

Nếu chọn đúng vật liệu và bảo trì định kỳ, van có thể hoạt động từ 5–20 năm.

4. Loại van nào phổ biến nhất?

Van bi, van bướm và van cổng là ba loại chiếm tỷ trọng sử dụng cao nhất trong hầu hết các nhà máy.

Kết Luận

Tóm lại, van công nghiệp là gì không chỉ là thiết bị đóng mở đơn thuần, mà là mắt xích đảm bảo sự an toàn và hiệu quả cho toàn bộ hạ tầng kỹ thuật. Việc nắm rõ van công nghiệp, chức năng của từng loại và cách chọn lựa chuẩn xác sẽ giúp bạn tối ưu hóa chi phí vận hành, bảo vệ tài sản và tránh những sự cố đáng tiếc.
