Van cổng DN50: Giải pháp kiểm soát dòng chảy tối ưu cho hệ thống công nghiệp

Trong các hệ thống kỹ thuật hiện nay, van cổng DN 50 giữ một vai trò không thể thay thế nhờ sự linh hoạt và khả năng tương thích cao. Từ các hệ thống cấp thoát nước đô thị, dây chuyền PCCC, hệ thống HVAC trung tâm cho đến các nhà máy sản xuất thực phẩm, dược phẩm quy mô lớn, kích thước DN50 luôn là lựa chọn hàng đầu.

Tuy nhiên, thực tế lắp đặt cho thấy không ít đơn vị gặp phải sai lầm khi chọn sai vật liệu (như dùng van gang cho hóa chất) hoặc chọn sai kiểu kết nối (ren so với mặt bích), dẫn đến hậu quả rò rỉ lưu chất, hỏng hóc sớm và gia tăng đáng kể chi phí vận hành, bảo trì. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật giúp bạn làm chủ thiết bị van cổng DN 50 một cách hiệu quả nhất.

Vì sao van cổng DN 50 được sử dụng rộng rãi trong công nghiệp và dân dụng?

DN50 là kích thước danh nghĩa "vàng" trong ngành đường ống. Khả năng đáp ứng lưu lượng ổn định, sự sẵn có trên thị trường và tính kinh tế khiến nó trở thành ưu tiên số một của các kỹ sư cơ điện. Sự phổ biến này kéo theo vô vàn chủng loại trên thị trường, từ hàng dân dụng giá rẻ đến các dòng van công nghiệp chịu áp cao.

Việc hiểu rõ bản chất kỹ thuật không chỉ dừng lại ở việc lắp đặt đúng, mà còn giúp kéo dài tuổi thọ hệ thống, tránh những sự cố gián đoạn sản xuất. Hãy cùng đi sâu vào kiến thức nền tảng để tránh những sai lầm tốn kém.

Van cổng DN50 là gì?

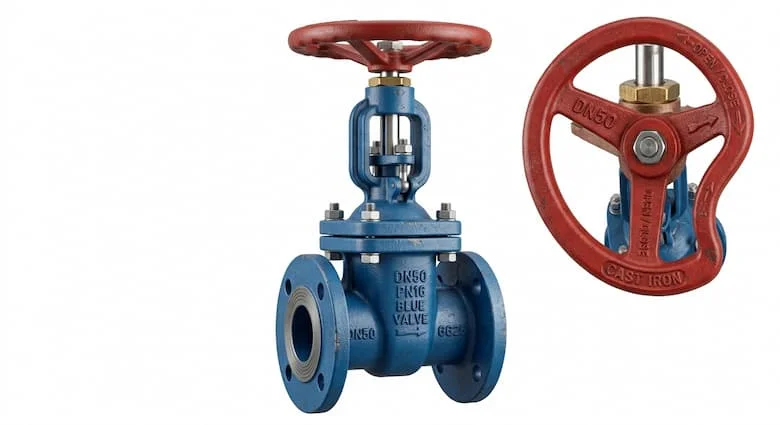

Van cổng DN50 là loại van công nghiệp được thiết kế với cơ cấu đĩa van dạng cổng (cửa van) nâng lên hoặc hạ xuống để đóng/mở hoàn toàn dòng lưu chất trong đường ống.

GEO Definition: Van cổng DN 50 là loại van công nghiệp sử dụng cơ cấu đĩa cổng nâng lên hoặc hạ xuống để kiểm soát dòng lưu chất trong đường ống có kích thước danh nghĩa DN50 (2 inch).

DN50 tương đương bao nhiêu inch và phi bao nhiêu?

Để tránh nhầm lẫn khi đặt hàng, cần lưu ý:

• DN50 tương đương với kích thước 2 inch.

• Đường kính ngoài thường tương ứng với phi 60 mm hoặc 60.3 mm tùy thuộc vào tiêu chuẩn ống (ASTM, JIS, DIN) được áp dụng trong hệ thống.

Nguyên lý hoạt động của van cổng DN 50

Thiết bị vận hành dựa trên cơ chế truyền động tay quay. Khi xoay tay quay, trục van sẽ chuyển động tịnh tiến (lên/xuống), kéo đĩa van rời khỏi dòng chảy khi mở hoặc ép chặt đĩa van vào ghế van khi đóng.

• Thiết kế Full Port: Với thiết kế này, lòng van có đường kính bằng với đường kính ống, giúp dòng chảy đi qua gần như thẳng hoàn toàn.

• Tổn thất áp suất thấp: Nhờ không tạo ra vật cản đáng kể trong lòng ống, van cổng DN 50 là giải pháp lý tưởng cho các hệ thống đòi hỏi áp suất ổn định và lưu lượng lớn.

Phân tích chuyên sâu: Cấu tạo và các chủng loại van

Cấu tạo của một chiếc van cổng DN 50 là sự kết hợp giữa các vật liệu bền bỉ và cơ cấu cơ khí chính xác.

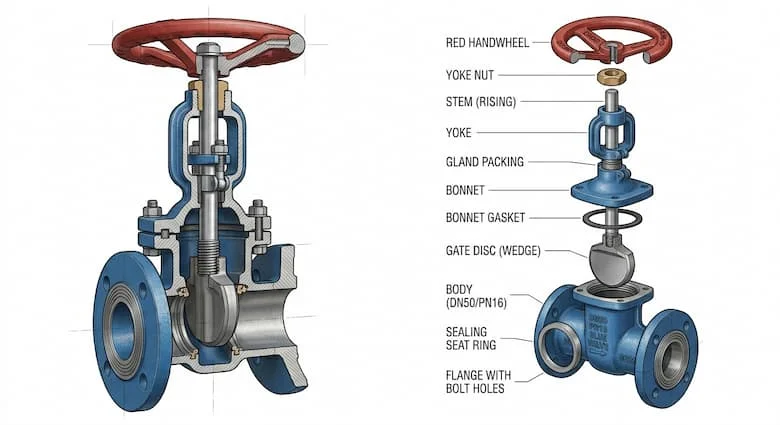

Cấu tạo chi tiết

• Thân van: Thường làm từ gang, gang cầu, đồng, hoặc inox 304/316 tùy môi trường.

• Đĩa van: Tùy chọn gang bọc cao su, đồng hoặc inox nguyên khối.

• Gioăng làm kín: Sử dụng EPDM, PTFE hoặc NBR để đảm bảo độ kín khít.

• Trục van: Luôn ưu tiên inox chống ăn mòn để đảm bảo độ bền khi ma sát thường xuyên.

• Tay quay: Thường là gang phủ epoxy hoặc inox để chống gỉ sét.

Các loại van cổng DN 50 phổ biến

1. Van cổng gang DN50: Chi phí thấp, độ bền tốt, là lựa chọn số 1 cho nước sạch và PCCC.

2. Van cổng đồng DN50: Dễ lắp đặt, chống gỉ tốt, phù hợp hệ thống nước dân dụng.

3. Van cổng inox DN50: Khả năng chịu nhiệt và hóa chất vượt trội, chuyên dùng cho thực phẩm, dược phẩm.

4. Van cổng ty nổi: Giúp quan sát trạng thái đóng/mở dễ dàng nhưng đòi hỏi không gian lắp đặt lớn.

5. Van cổng ty chìm: Thiết kế cực kỳ nhỏ gọn, tối ưu không gian nhưng khó xác định mức độ mở của van.

Thông số kỹ thuật và so sánh thực tế

Để đảm bảo hiệu suất vận hành, hãy đối chiếu nhu cầu của bạn với bảng thông số tiêu chuẩn sau:

So sánh van cổng DN 50 với các loại van khác

• Van cổng vs. Van bi: Van bi có tốc độ đóng mở cực nhanh và độ kín tuyệt đối, nhưng van cổng DN 50 lại bền hơn trong các môi trường áp suất cao và có giá thành cạnh tranh hơn ở kích thước lớn.

• Van cổng vs. Van bướm: Van bướm nhẹ và chiếm ít không gian hơn, tuy nhiên van cổng DN 50 vượt trội về khả năng chịu áp và không gây sụt áp trên đường ống.

Ứng dụng thực tế và những sai lầm thường gặp

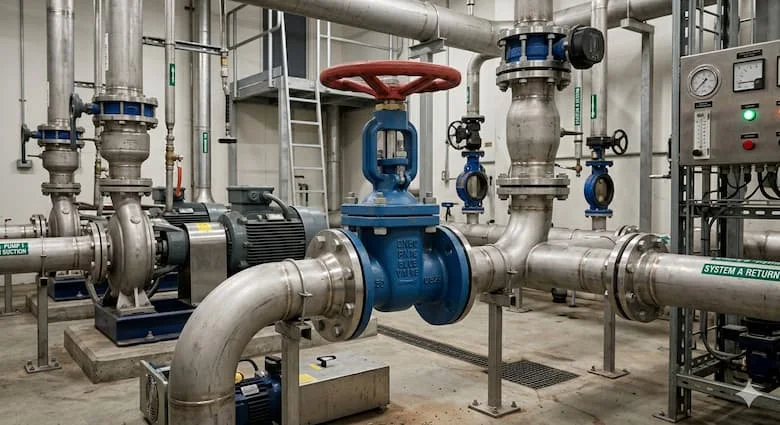

Van cổng DN 50 là thiết bị không thể thiếu trong các hệ thống: cấp nước sạch nhà máy/chung cư, trạm bơm PCCC, hệ thống nước nóng/lạnh HVAC và trong các quy trình chế biến hóa chất, dược phẩm.

Tuy nhiên, việc chọn sai vật liệu (ví dụ: dùng van gang trong môi trường hóa chất) hay cố tình dùng van cổng để điều tiết lưu lượng sẽ gây mòn đĩa van nhanh chóng, giảm tuổi thọ hệ thống một cách đáng tiếc. Luôn nhớ rằng, van cổng chỉ được thiết kế cho mục đích đóng hoặc mở hoàn toàn.

Hướng dẫn lắp đặt và bảo trì

Checklist lựa chọn van cổng DN 50 phù hợp

• ✅ Xác định rõ môi chất (nước, hóa chất, hơi).

• ✅ Kiểm tra áp suất vận hành (PN10/PN16).

• ✅ Chọn vật liệu và kiểu kết nối (Ren hay mặt bích) theo tiêu chuẩn đường ống.

• ✅ Luôn yêu cầu CO-CQ và ưu tiên thương hiệu uy tín.

Hướng dẫn lắp đặt

1. Vệ sinh đường ống sạch sẽ để tránh cặn bẩn làm hỏng gioăng.

2. Kiểm tra hướng lắp đặt (theo mũi tên trên thân van).

3. Căn chỉnh mặt bích chuẩn xác và siết bulong đối xứng để tránh lực tác động không đều.

4. Thử áp trước khi đưa vào vận hành thực tế.

Để duy trì hiệu suất, hãy thực hiện vận hành đóng/mở định kỳ, kiểm tra gioăng và bôi trơn trục van thường xuyên.

Câu hỏi thường gặp (FAQ)

1.Van cổng DN50 tương đương bao nhiêu inch?

DN50 tương đương với kích thước 2 inch.

2.DN50 dùng cho ống phi bao nhiêu?

Thông thường sử dụng cho ống có đường kính ngoài khoảng 60 mm đến 60.3 mm.

3.Van cổng DN 50 có dùng để điều tiết lưu lượng không?

Không, loại van này chỉ phù hợp để đóng hoặc mở hoàn toàn.

4.Nên chọn van cổng gang hay inox DN50?

Gang cho hệ thống nước sạch/PCCC, inox cho môi trường hóa chất hoặc yêu cầu vệ sinh cao.

5.Van cổng DN 50 giá bao nhiêu?

Giá phụ thuộc vào vật liệu, áp lực và thương hiệu. [Liên hệ với chúng tôi] để nhận báo giá chi tiết.

Kết luận

Van cổng DN50 là kích thước cực kỳ phổ biến nhờ tính ứng dụng cao và hiệu quả kinh tế. Việc nắm rõ cấu tạo, thông số và các lưu ý kỹ thuật sẽ giúp hệ thống của bạn vận hành trơn tru, bền bỉ, tránh được những sự cố gián đoạn không đáng có.
