Van cổng DN40: Giải pháp kiểm soát dòng chảy tối ưu cho hệ thống đường ống

Trong các hệ thống cấp thoát nước, PCCC hay các dây chuyền sản xuất công nghiệp, việc đảm bảo tính ổn định của dòng lưu chất là ưu tiên hàng đầu. Tuy nhiên, nhiều kỹ sư và chủ đầu tư thường chỉ tập trung vào giá thành mà bỏ qua các yếu tố kỹ thuật cốt lõi như vật liệu, tiêu chuẩn áp suất hay kiểu kết nối khi lựa chọn van cổng DN 40. Sự chủ quan này dẫn đến những hậu quả nhãn tiền: rò rỉ lưu chất gây thất thoát, giảm tuổi thọ hệ thống toàn diện và đặc biệt là chi phí bảo trì, thay thế tăng cao theo thời gian.

Hiểu rõ vai trò và lựa chọn đúng chủng loại van cổng DN 40 không chỉ giúp hệ thống vận hành trơn tru mà còn là khoản đầu tư thông minh để tối ưu hóa hiệu suất lâu dài. Hãy cùng đi sâu vào phân tích chuyên môn để làm chủ thiết bị quan trọng này.

Vì sao cần lựa chọn đúng van cổng DN 40 cho hệ thống đường ống?

DN40 là kích thước danh nghĩa tiêu chuẩn, xuất hiện dày đặc trong các hệ thống cấp nước chung cư, trạm bơm tăng áp và đường ống công nghiệp vừa và nhỏ. Việc chọn sai loại van cho hệ thống không chỉ gây ra hiện tượng giảm lưu lượng cục bộ mà còn tạo ra sự sụt giảm áp suất không đáng có.

Nếu lắp đặt một chiếc van cổng gang trong môi trường hóa chất ăn mòn, chỉ sau một thời gian ngắn, thân van sẽ bị oxy hóa, dẫn đến rò rỉ tại các vị trí gioăng làm kín. Ngược lại, việc không kiểm tra áp suất làm việc (PN10 so với PN16) có thể khiến van bị nứt vỡ dưới áp lực cao, gây nguy hiểm cho nhân sự vận hành. Vì vậy, sự hiểu biết về vật liệu và tiêu chuẩn kỹ thuật là yếu tố quyết định sự thành công của một dự án cơ điện.

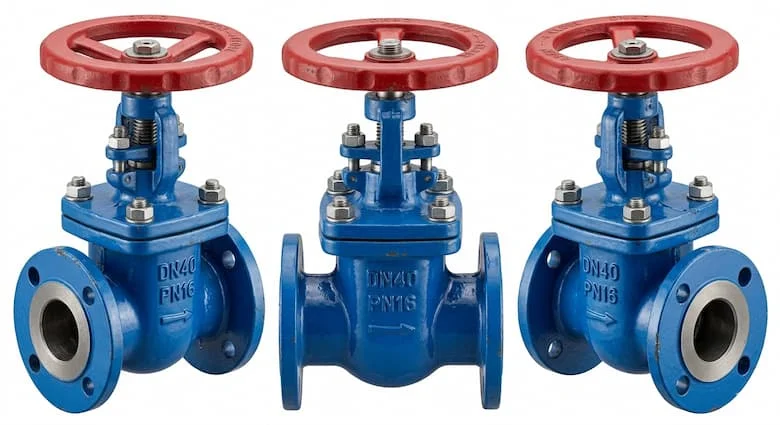

Van cổng DN40 là gì?

Van cổng DN40 là thiết bị công nghiệp được thiết kế với cơ cấu đĩa van hình cổng, thực hiện thao tác nâng lên hoặc hạ xuống để đóng/mở hoàn toàn dòng lưu chất trong đường ống.

Trong hệ thống định danh quốc tế, DN40 là kích thước danh nghĩa (Nominal Diameter) với giá trị 40 mm. Khi quy đổi sang hệ inch, kích thước này tương đương 1½ inch và được thiết kế chuyên dụng cho các đường ống có đường kính ngoài (phi) là 49 mm.

Định nghĩa: Van cổng DN 40 là loại van công nghiệp sử dụng đĩa van dạng cổng để đóng hoặc mở hoàn toàn dòng lưu chất trong đường ống có kích thước danh nghĩa DN40 (1½ inch).

Nguyên lý hoạt động của van cổng DN 40

Cơ chế vận hành của van dựa trên thao tác xoay tay quay, tác động lực lên trục van để kéo đĩa cổng lên khỏi đường đi của dòng chảy hoặc ép chặt nó vào ghế van.

• Khi mở hoàn toàn: Thiết kế lưu thông thẳng (straight-through) giúp dòng lưu chất đi qua gần như không bị cản trở, từ đó duy trì lưu lượng tối đa.

• Khi đóng: Đĩa van ép sát vào ghế van, tạo độ kín khít tuyệt đối, ngăn chặn dòng chảy một cách hiệu quả.

Tại sao van cổng DN 40 có tổn thất áp suất thấp?

Nhờ cấu tạo "full bore" (cửa van tương đương đường kính ống), van cổng không tạo ra các vật cản đáng kể trong lòng ống như van cầu hay van bướm. Đây là ưu điểm vượt trội giúp nó trở thành lựa chọn hàng đầu cho các hệ thống yêu cầu lưu lượng lớn và áp suất ổn định.

Phân tích chuyên sâu: Cấu tạo và các chủng loại van

Để đạt được hiệu suất cao nhất, van cổng DN 40 được cấu thành từ các vật liệu chuyên dụng, phù hợp với từng môi trường vận hành khác nhau.

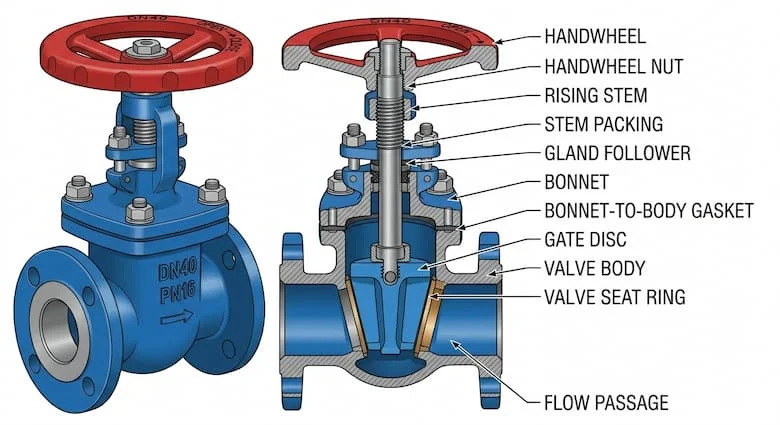

Cấu tạo chi tiết

• Thân van: Thường được chế tạo từ gang cầu, gang xám (cho hệ thống nước) hoặc inox 304, 316 (cho môi trường ăn mòn).

• Đĩa van: Tùy vào môi chất mà đĩa có thể là gang bọc cao su, đĩa đồng hoặc đĩa inox nguyên khối.

• Trục van: Sử dụng inox chống ăn mòn cao để đảm bảo khả năng vận hành trơn tru sau thời gian dài.

• Bộ phận làm kín: Gioăng PTFE, NBR hoặc EPDM là những lựa chọn phổ biến giúp ngăn chặn rò rỉ lưu chất ra môi trường ngoài.

Các loại van cổng DN 40 phổ biến

1. Van cổng gang DN40: Giá thành hợp lý, phù hợp cho hệ thống cấp thoát nước sạch nhưng khả năng chống ăn mòn không cao bằng inox.

2. Van cổng đồng DN40: Độ bền cao, chống gỉ sét tốt, là lựa chọn ưu tiên trong các hệ thống dân dụng và đường ống nước sinh hoạt.

3. Van cổng inox DN40: Khả năng chịu nhiệt và hóa chất vượt trội, thường được dùng trong nhà máy thực phẩm, dược phẩm hoặc xử lý hóa chất.

4. Van cổng ty nổi DN40: Giúp người vận hành dễ dàng quan sát trạng thái đóng/mở nhờ sự chuyển động của trục van, phù hợp cho nhà máy.

5. Van cổng ty chìm DN40: Thiết kế gọn gàng, tiết kiệm không gian, là lựa chọn tối ưu khi không gian lắp đặt bị hạn chế.

Thông số kỹ thuật và so sánh thực tế

Bảng dưới đây tóm tắt các thông số tiêu chuẩn bạn cần lưu ý khi đặt hàng:

So sánh van cổng DN40 với các loại van khác

• Van cổng vs. Van bi: Van bi đóng mở nhanh (góc 90 độ) và có độ kín rất cao, nhưng van cổng DN 40 lại vượt trội về độ bền khi làm việc ở các hệ thống áp suất lớn hoặc dòng chảy liên tục.

• Van cổng vs. Van bướm: Van bướm thường rẻ và nhẹ, tuy nhiên đĩa van nằm ngay giữa dòng chảy làm tổn thất áp suất đáng kể, trong khi van cổng DN 40 duy trì dòng chảy thẳng, giảm thiểu tiêu hao năng lượng cho hệ thống bơm.

Ứng dụng thực tế và những sai lầm cần tránh

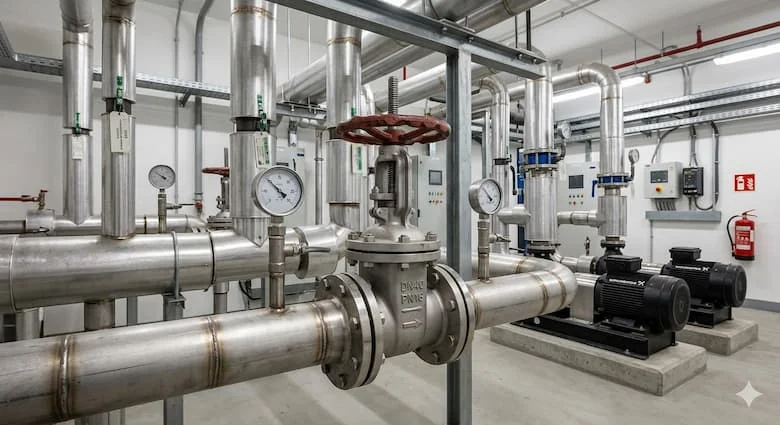

Sự đa năng của van cổng DN 40 giúp nó hiện diện trong hầu hết các lĩnh vực: hệ thống cấp nước sạch chung cư, trạm bơm phòng cháy chữa cháy, hệ thống điều hòa HVAC trung tâm và các dây chuyền sản xuất hóa chất, thực phẩm.

Những sai lầm thường gặp khi chọn van

• Chọn sai vật liệu: Sử dụng van gang cho các môi trường hóa chất mạnh sẽ dẫn đến hư hỏng nhanh chóng.

• Điều tiết lưu lượng: Nhiều người dùng van cổng để điều tiết thay vì đóng mở hoàn toàn. Điều này gây xói mòn đĩa van, dẫn đến giảm độ kín và hỏng van sớm.

• Bỏ qua áp suất làm việc: Việc không xác định rõ hệ thống cần PN10, PN16 hay PN25 có thể khiến van bị nứt hoặc cong trục dưới áp lực dòng chảy.

Hướng dẫn lựa chọn và bảo trì

Checklist trước khi mua

• ✅ Xác định rõ loại lưu chất (nước, dầu, khí, hay hóa chất).

• ✅ Kiểm tra áp suất vận hành tối đa của đường ống.

• ✅ Chọn vật liệu thân và gioăng tương thích với nhiệt độ và hóa tính của lưu chất.

• ✅ Xác định kiểu kết nối (ren cho ống nhỏ, mặt bích cho hệ thống công nghiệp).

• ✅ Luôn yêu cầu chứng từ CO-CQ để đảm bảo xuất xứ và chất lượng.

Lưu ý bảo trì

Để hệ thống luôn trong trạng thái tốt nhất, hãy thực hiện vệ sinh bề mặt van định kỳ và vận hành đóng mở ít nhất mỗi tháng một lần để loại bỏ cặn bẩn bám dính. Kiểm tra độ kín của gioăng và thay thế các phụ kiện bị lão hóa sẽ giúp kéo dài đáng kể tuổi thọ thiết bị.

Câu hỏi thường gặp (FAQ)

1.Van cổng DN40 tương đương bao nhiêu inch?

DN40 tương đương với kích thước danh nghĩa 1½ inch.

2.DN40 phù hợp với ống phi bao nhiêu?

Loại van này được sử dụng cho đường ống có đường kính ngoài là 49 mm.

3.Van cổng DN 40 có dùng để điều tiết lưu lượng không?

Không, van cổng chỉ nên dùng cho mục đích đóng hoặc mở hoàn toàn.

4.Nên chọn van cổng gang hay inox DN40?

Nếu dùng cho nước sạch sinh hoạt, van gang là lựa chọn kinh tế. Với môi trường có tính ăn mòn hoặc hóa chất, inox là bắt buộc để đảm bảo độ bền.

5.Van cổng DN 40 có giá bao nhiêu?

Giá van cổng DN 40 phụ thuộc vào vật liệu, thương hiệu, áp suất chịu đựng và kiểu kết nối. [Liên hệ với chúng tôi] để nhận báo giá chi tiết.

Tổng kết

Van cổng DN40 là kích thước tiêu chuẩn, đóng vai trò then chốt trong việc kiểm soát lưu lượng tại các hệ thống đường ống công nghiệp và dân dụng. Việc am hiểu thông số, vật liệu và phương pháp lắp đặt không chỉ giúp hệ thống vận hành ổn định, giảm thiểu chi phí bảo trì mà còn đảm bảo an toàn cho toàn bộ công trình.
