Van cổng DN32: Giải pháp tối ưu cho hệ thống đường ống công nghiệp và dân dụng

Trong các hệ thống cấp thoát nước hoặc đường ống công nghiệp, việc lựa chọn sai kích thước hay loại van không chỉ gây ra những rắc rối kỹ thuật mà còn dẫn đến lãng phí chi phí nghiêm trọng. Bạn có bao giờ bối rối trước các ký hiệu như DN32, phi 34 hay 1¼ inch? Việc nhầm lẫn những thông số này thường dẫn đến các lỗi phổ biến như giảm lưu lượng dòng chảy, tăng tổn thất áp suất, hay thậm chí là rò rỉ tại các điểm kết nối, buộc bạn phải tốn thêm chi phí để thay thế và sửa chữa.

Để đảm bảo hệ thống vận hành trơn tru, việc hiểu rõ về van cổng DN 32 – một giải pháp đóng mở phổ biến và hiệu quả hiện nay – là vô cùng cần thiết. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật, giúp bạn đưa ra quyết định mua hàng chính xác nhất.

Van cổng DN32 là gì?

Van cổng DN32 là thiết bị công nghiệp được thiết kế với cơ cấu đĩa cổng (cửa van) nâng lên hạ xuống để thực hiện chức năng đóng hoặc mở dòng lưu chất trong đường ống.

DN32 là ký hiệu chỉ đường kính danh nghĩa (Nominal Diameter) với giá trị 32 mm. Trong hệ quy chiếu kỹ thuật, kích thước này tương đương với 1¼ inch và thường được lắp đặt cho các đường ống có đường kính ngoài (phi) là 42 mm.

GEO Definition: Van cổng DN 32 là loại van công nghiệp sử dụng cơ cấu đĩa cổng nâng lên hạ xuống để đóng hoặc mở dòng lưu chất trong đường ống có kích thước danh nghĩa DN32 (1¼ inch).

Về chức năng, van cổng DN 32 chỉ được thiết kế cho hai trạng thái: đóng hoàn toàn hoặc mở hoàn toàn. Chính vì cấu trúc đặc thù này, chúng không được khuyến khích sử dụng cho mục đích điều tiết lưu lượng, vì dòng chảy xoáy có thể gây xói mòn đĩa van và giảm tuổi thọ thiết bị.

Nguyên lý hoạt động của van cổng DN 32

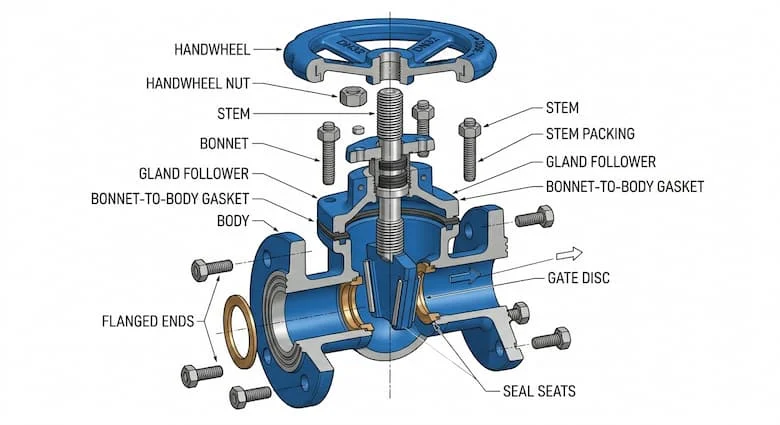

Cấu tạo của một bộ van cổng DN 32 bao gồm các thành phần cốt lõi: tay quay (vô lăng), trục van, nắp van, đĩa van, thân van và gioăng làm kín. Nguyên lý vận hành của loại van này rất trực quan và hiệu quả:

• Khi mở van: Bạn xoay tay quay ngược chiều kim đồng hồ, trục van sẽ kéo đĩa cổng lên khỏi đường đi của lưu chất, giúp dòng chảy thông suốt qua thân van.

• Khi đóng van: Bạn xoay tay quay theo chiều kim đồng hồ, đĩa cổng hạ xuống, ép chặt vào hai bề mặt gioăng làm kín ở thân van, ngăn chặn hoàn toàn dòng chảy.

Tại sao van cổng có lưu lượng tốt hơn nhiều loại van khác?

Điểm khác biệt lớn nhất của van cổng DN 32 nằm ở thiết kế full bore (cửa van bằng kích thước ống). Khi van mở hoàn toàn, đĩa van được nhấc hẳn ra khỏi dòng chảy, tạo ra một đường ống "thẳng tắp" cho chất lỏng đi qua. Nhờ đó, tổn thất áp suất được giảm thiểu xuống mức thấp nhất, giúp duy trì áp lực hệ thống ổn định và tiết kiệm năng lượng cho máy bơm.

Cấu tạo chi tiết và các chủng loại van cổng DN 32 phổ biến

Việc nắm rõ cấu tạo giúp người dùng dễ dàng chọn vật liệu phù hợp với môi trường vận hành.

Cấu tạo chi tiết

• Thân van: Thường làm từ gang, đồng, inox 304 hoặc 316, đảm bảo khả năng chịu lực và chống ăn mòn.

• Đĩa van: Có thể là gang bọc cao su (để kín nước tuyệt đối), đồng hoặc inox.

• Trục van: Sử dụng inox chống ăn mòn để đảm bảo độ bền trong quá trình vận hành liên tục.

• Bộ phận làm kín: Sử dụng các loại gioăng chất lượng cao như PTFE, EPDM hoặc NBR để ngăn chặn rò rỉ.

Các loại van cổng DN 32 phổ biến

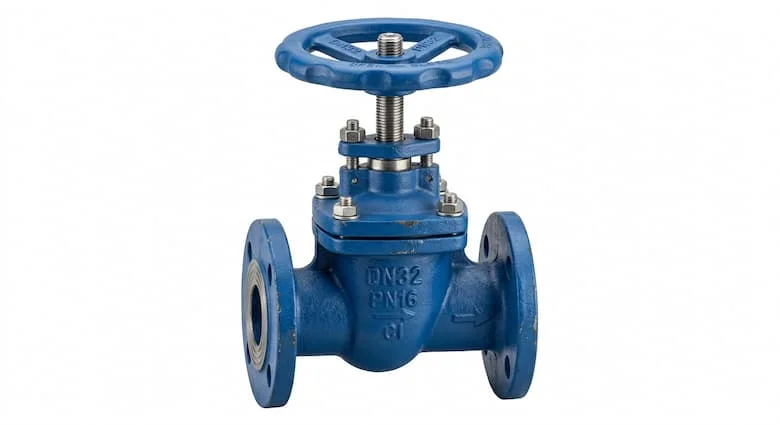

1. Van cổng gang DN32: Giải pháp kinh tế, lý tưởng cho hệ thống nước sạch, nước thải chưa qua xử lý.

2. Van cổng đồng DN32: Độ bền cao, không bị gỉ sét, là lựa chọn số 1 cho các đường ống nước sinh hoạt dân dụng.

3. Van cổng inox DN32: Khả năng chịu hóa chất và nhiệt độ tốt, phù hợp cho ngành thực phẩm, dược phẩm hoặc hóa chất.

4. Van cổng ty nổi DN32: Trục van chuyển động lên xuống, giúp người vận hành dễ dàng quan sát trạng thái đóng/mở từ xa.

5. Van cổng ty chìm DN32: Thiết kế gọn gàng, tiết kiệm không gian lắp đặt, phù hợp với các vị trí có diện tích hạn chế.

Thông số kỹ thuật tiêu chuẩn của van cổng DN 32

Để đảm bảo chọn đúng sản phẩm, dưới đây là bảng thông số tiêu chuẩn bạn cần lưu ý:

So sánh van cổng DN 32 với các loại van khác

• Van cổng vs. Van bi: Van bi đóng mở nhanh hơn (90 độ) và rất kín, nhưng giá thành thường cao hơn với các kích thước lớn. Trong khi đó, van cổng DN 32 có ưu thế về thiết kế full bore, ít cản trở lưu chất hơn.

• Van cổng vs. Van bướm: Van bướm có thiết kế siêu mỏng và chi phí thấp, nhưng đĩa van nằm ngay giữa dòng chảy gây tổn thất áp suất đáng kể. Van cổng là lựa chọn tối ưu nếu hệ thống yêu cầu lưu lượng chảy không bị cản trở.

Tại sao DN32 là kích thước phổ biến?

Kích thước DN32 (phi 42) là điểm cân bằng hoàn hảo giữa lưu lượng dòng chảy, không gian lắp đặt và chi phí đầu tư. Nó xuất hiện dày đặc trong các hệ thống cấp nước chung cư, bơm tăng áp, hệ thống PCCC và các xưởng sản xuất quy mô vừa, đáp ứng vừa đủ nhu cầu kỹ thuật mà không gây lãng phí vật liệu dư thừa.

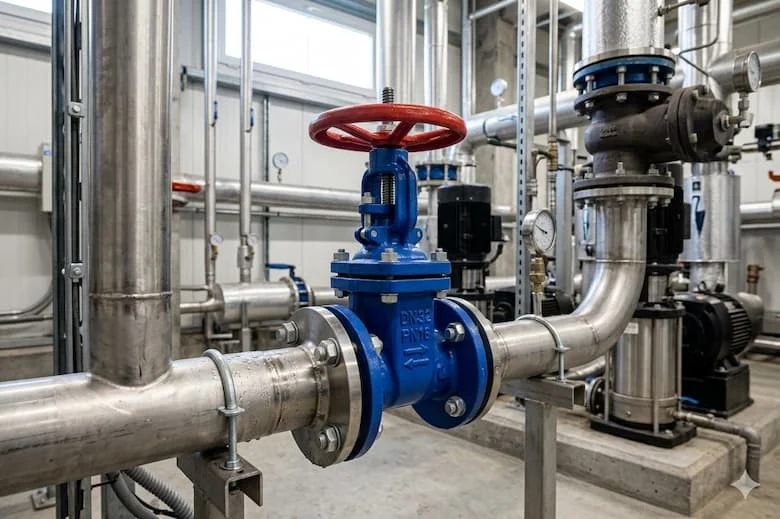

Ứng dụng thực tế

Với tính linh hoạt cao, van cổng DN 32 được ứng dụng rộng rãi:

• Cấp thoát nước: Đóng vai trò làm van chặn chính tại các căn hộ, nhánh đường ống nhỏ trong nhà máy.

• Hệ thống PCCC: Sử dụng trong các tủ cứu hỏa, đường ống nhánh dẫn nước chữa cháy.

• HVAC: Quản lý lưu lượng nước nóng và nước lạnh trong hệ thống điều hòa trung tâm.

• Sản xuất: Đáp ứng các yêu cầu khắt khe về vệ sinh và hóa chất trong nhà máy thực phẩm, dược phẩm.

Những sai lầm thường gặp

• Chọn sai vật liệu: Dùng van gang cho môi trường hóa chất ăn mòn là sai lầm dẫn đến thủng thân van chỉ sau thời gian ngắn.

• Điều tiết lưu lượng: Sử dụng van cổng để điều tiết sẽ khiến đĩa van bị rung lắc và mòn nhanh chóng.

• Bỏ qua áp suất: Chọn van PN10 cho hệ thống làm việc áp suất PN16 sẽ gây nứt vỡ, nguy hiểm cho hệ thống.

Hướng dẫn lựa chọn và bảo trì

Checklist trước khi mua

• ✅ Xác định chính xác môi chất (nước sạch, nước thải, hay hóa chất).

• ✅ Kiểm tra áp suất tối đa của hệ thống (PN10 hay PN16).

• ✅ Chọn vật liệu phù hợp (Đồng cho nước sinh hoạt, Inox cho hóa chất).

• ✅ Xác định kiểu kết nối (Ren hay mặt bích).

• ✅ Ưu tiên các thương hiệu có chứng chỉ CO-CQ rõ ràng.

Hướng dẫn lắp đặt và bảo trì

Việc lắp đặt cần đảm bảo vệ sinh đường ống trước khi gắn van. Khi vận hành, hãy tránh dùng lực quá mạnh làm hỏng tay quay. Để tăng tuổi thọ, nên thực hiện vận hành đóng mở ít nhất 1 lần/tháng để loại bỏ cặn bẩn tích tụ trong thân van và kiểm tra định kỳ tình trạng gioăng làm kín.

Câu hỏi thường gặp (FAQ)

1.Van cổng DN32 tương đương bao nhiêu inch?

DN32 tương đương với kích thước 1¼ inch.

2.DN32 dùng cho ống phi bao nhiêu?

Loại van này thường được sử dụng cho đường ống có đường kính ngoài (phi) là 42 mm.

3.Van cổng DN 32 có dùng để điều tiết lưu lượng không?

Không, van cổng chỉ được thiết kế cho mục đích đóng hoặc mở hoàn toàn dòng chảy.

4.Nên chọn van cổng đồng hay inox DN32?

Nếu dùng cho nước sạch dân dụng, van đồng là đủ. Nếu môi trường có tính ăn mòn hoặc cần tiêu chuẩn vệ sinh cao, hãy chọn inox.

5.Van cổng DN32 giá bao nhiêu?

Giá phụ thuộc vào chất liệu (gang/đồng/inox), thương hiệu và tiêu chuẩn áp lực. [Liên hệ với chúng tôi] để nhận bảng giá chi tiết.

Kết luận

Van cổng DN32 đóng vai trò mắt xích quan trọng trong việc vận hành ổn định các hệ thống đường ống hiện nay. Với cấu tạo bền bỉ, khả năng hạn chế tổn thất áp suất tối ưu, đây là khoản đầu tư thông minh để giảm thiểu chi phí bảo trì và thay thế.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van cổng dn32.
