Van SW (Socket Weld Valve) là gì? Biện pháp kết nối tối ưu cho hệ thống áp suất cao

Trong các hệ thống công nghiệp đòi hỏi khắt khe về độ an toàn như dầu khí, hóa chất hay đường ống hơi nóng, việc lựa chọn phương thức kết nối là yếu tố sống còn. Bạn đã bao giờ đối mặt với tình trạng rò rỉ tại các mối nối ren sau một thời gian vận hành, hay sự cồng kềnh của kết nối mặt bích làm lãng phí không gian lắp đặt? Đó là lúc bạn cần đến van hàn lồng (Socket Weld Valve).

Van hàn lồng là giải pháp kết nối bằng phương pháp hàn lồng, được các kỹ sư tin dùng rộng rãi trong các hệ thống đòi hỏi áp suất và nhiệt độ cao nhờ khả năng làm kín vượt trội, độ bền cơ học tuyệt vời và kết cấu tinh gọn. Bài viết này sẽ đi sâu vào phân tích chuyên môn về dòng van này, giúp bạn hiểu rõ tại sao đây là lựa chọn hàng đầu cho những hệ thống đường ống áp lực.

Van hàn lồng được sử dụng khi nào?

Trong những môi trường làm việc khắc nghiệt với áp suất định mức Class 800, 1500 hay thậm chí 2500, các phương pháp kết nối truyền thống như ren (threaded) thường không chịu được ứng suất rung động và nhiệt độ giãn nở lớn. Kết nối ren tiềm ẩn nguy cơ bị "xì" theo thời gian, còn mặt bích lại quá nặng nề và chiếm diện tích.

Van SW (van hàn lồng) giải quyết triệt để những vấn đề này bằng cách đưa đầu ống trực tiếp vào ổ hàn trên thân van và thực hiện mối hàn chu vi. Phương pháp này tạo ra một sự thống nhất về cấu trúc giữa đường ống và thiết bị, đảm bảo độ kín tuyệt đối, khả năng chịu lực tối đa và gần như không cần bảo trì các mối nối trong suốt vòng đời sử dụng.

Van SW là gì?

Van SW (viết tắt của Socket Weld Valve) là loại van công nghiệp sử dụng kiểu kết nối hàn lồng. Trong đó, đầu ống được đưa vào một hốc (ổ) thiết kế sẵn trên thân van, sau đó được hàn kín xung quanh mối nối. Thiết kế này giúp tạo ra mối liên kết bền vững, chịu được áp lực cực lớn mà không bị rò rỉ – một yêu cầu bắt buộc trong các hệ thống ống dẫn dầu, khí và hóa chất.

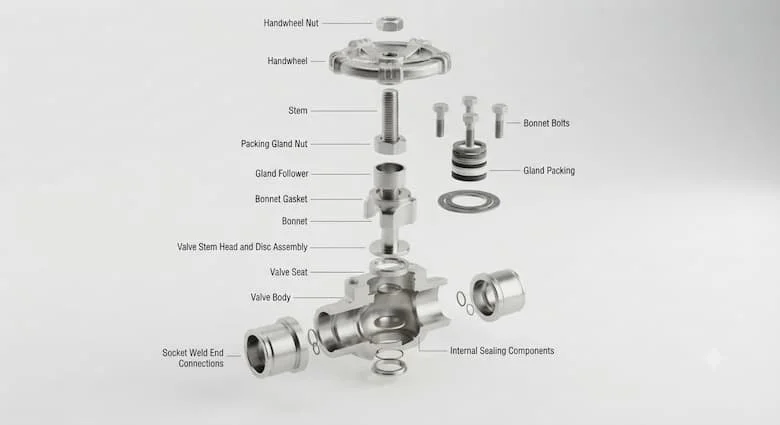

Nguyên lý hoạt động

Dòng lưu chất đi qua thân van và được điều tiết bởi bộ phận đóng/mở (bi, cổng, đĩa hoặc kim). Điểm đặc biệt của loại van này không nằm ở cơ chế đóng mở, mà ở cách thức kết nối với đường ống. Mối hàn Socket Weld giúp thân van và đường ống trở thành một thể thống nhất, loại bỏ các kẽ hở – nơi dễ xảy ra hiện tượng ăn mòn hoặc rò rỉ lưu chất ở các loại van ren thông thường.

Tại sao kết nối Socket Weld chịu áp suất cao hơn kết nối ren?

Kết nối ren phụ thuộc vào bước ren cơ khí, vốn là điểm yếu về cấu trúc khi chịu áp lực cao và dễ bị "lỏng" do giãn nở nhiệt. Ngược lại, kết nối SW sử dụng mối hàn kim loại (fillet weld), tạo ra liên kết đồng nhất và bền vững hơn rất nhiều, giúp chịu được tải trọng áp suất lớn và các rung chấn mạnh trong vận hành.

Phân tích chuyên sâu về van hàn lồng

Phân loại van hàn lồng

Để phù hợp với từng nhu cầu hệ thống, van hàn lồng được phân loại dựa trên cơ chế điều khiển và vật liệu:

• Theo kiểu van: Van bi SW, van cổng SW (Gate), van cầu SW (Globe), van một chiều SW (Check) và van kim SW (Needle) – thường dùng cho đo lường.

• Theo vật liệu: Thép rèn A105 (phổ biến nhất cho khí nén và dầu), inox 304, inox 316 (chống ăn mòn cho hóa chất), thép hợp kim cao cấp cho các hệ thống nhiệt độ khắc nghiệt.

Thông số kỹ thuật quan trọng

Khi chọn mua van, các kỹ sư cần nắm vững các tiêu chuẩn sau:

• Áp suất: Phân cấp theo Class 800, 1500, 2500 (tiêu chuẩn ASME B16.11).

• Vật liệu: Phải tuân thủ ASTM A105 (thép carbon rèn) hoặc ASTM A182 F304/F316 (inox rèn).

• Kích thước: Thường dùng cho các kích cỡ nhỏ từ 1/2" đến 2" (DN15 - DN50).

So sánh van hàn lồng với van ren và van mặt bích

Tại sao nên chọn van hàn lồng? Độ kín tuyệt đối là ưu điểm lớn nhất. Khi hệ thống của bạn vận hành ở áp suất hàng trăm bar, việc rò rỉ một giọt dầu hoặc khí cũng có thể dẫn đến hậu quả cháy nổ nghiêm trọng. Kết nối SW là "lá chắn" an toàn nhất cho những yêu cầu khắc nghiệt này.

Ứng dụng thực tế và những sai lầm thường gặp

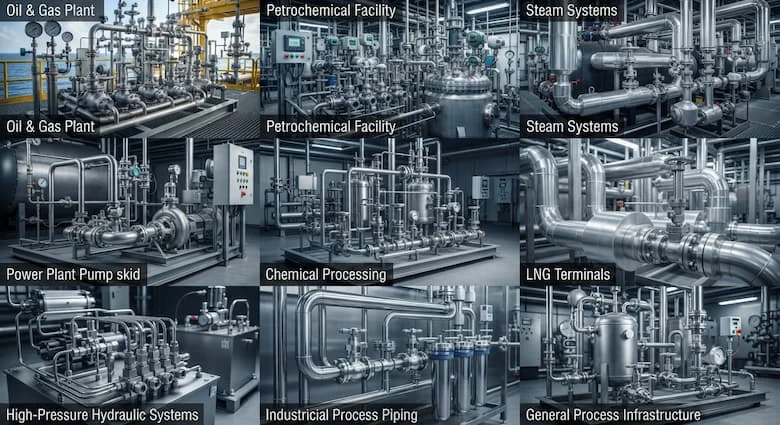

Van hàn lồng được sử dụng ở đâu?

Loại van này là lựa chọn tiêu chuẩn trong:

• Ngành dầu khí: Đường ống dẫn dầu, khí gas, lọc hóa dầu.

• Nhà máy điện: Hệ thống dẫn nước cấp lò hơi, hơi nóng áp suất cao.

• Công nghiệp hóa chất: Hệ thống dẫn hóa chất có tính ăn mòn.

• Hệ thống LNG/LPG: Nơi yêu cầu độ an toàn tuyệt đối.

Những sai lầm thường gặp

Sai lầm phổ biến nhất là hàn sai kỹ thuật. Nếu thợ hàn không tạo được mối hàn ngấu (full penetration), mối hàn sẽ bị nứt do ứng suất nhiệt. Ngoài ra, việc chọn sai vật liệu (ví dụ: dùng thép carbon cho môi trường ăn mòn) hoặc không tuân thủ áp suất Class của van so với áp suất thực tế của hệ thống đều có thể dẫn đến thảm họa.

Hướng dẫn lựa chọn, lắp đặt và bảo dưỡng

Cách chọn van hàn lồng phù hợp

• Xác định lưu chất: Nếu lưu chất ăn mòn, hãy chọn inox 316; nếu là dầu khí thông thường, thép rèn A105 là lựa chọn kinh tế.

• Kiểm tra tiêu chuẩn: Đảm bảo van đáp ứng tiêu chuẩn ASME B16.11 cho các ổ hàn.

• Tính toán kích thước: Chọn đúng NPS tương ứng với đường kính ống bạn đang sử dụng.

Hướng dẫn lắp đặt

1. Làm sạch: Vệ sinh kỹ đầu ống và bề mặt ổ hàn của van để loại bỏ gỉ sét, dầu mỡ.

2. Hàn: Thực hiện hàn chu vi bằng phương pháp TIG hoặc MIG chuyên dụng, đảm bảo nhiệt lượng vừa đủ để tránh biến dạng thân van.

3. Kiểm tra: Sau khi mối hàn nguội, cần thực hiện kiểm tra bằng phương pháp thử áp (hydrostatic test) hoặc thẩm thấu màu để đảm bảo mối hàn kín khít hoàn toàn.

FAQ: Câu hỏi thường gặp

1.SW có nghĩa là gì?

SW là viết tắt của "Socket Weld", nghĩa là kết nối bằng cách hàn lồng.

2.Van SW chịu được áp suất bao nhiêu?

Tùy vào Class, van có thể chịu áp suất lên tới hàng trăm bar (Class 2500 tương đương khoảng 400 bar).

3.Van hàn lồng khác van ren như thế nào?

Van hàn lồng tạo mối hàn kín vĩnh viễn, chịu áp cao hơn và không bị rò rỉ như van ren.

4.Mua Van hàn lồng chính hãng ở đâu?

Bạn nên tìm đến các nhà phân phối thiết bị công nghiệp uy tín, chuyên cung cấp các thương hiệu đạt tiêu chuẩn ASME/ASTM.

Kết luận

Van SW là thiết bị không thể thay thế trong các hệ thống đòi hỏi sự an toàn và ổn định tuyệt đối dưới áp lực cao. Với ưu điểm là kết nối hàn lồng vững chắc, van hàn lồng đảm bảo hệ thống của bạn hoạt động không rò rỉ, kéo dài tuổi thọ và giảm thiểu tối đa rủi ro vận hành.
