Van Cổng Kèm Công Tắc Giám Sát: Lựa Chọn An Toàn Trọng Yếu Trong Hệ Thống PCCC

Trong bất kỳ hệ thống phòng cháy chữa cháy (PCCC) chuyên nghiệp nào, việc đảm bảo nguồn nước luôn sẵn sàng là yếu tố sống còn. Tuy nhiên, rủi ro lớn nhất thường không đến từ lỗi kỹ thuật của máy bơm, mà đến từ sự cố "nhân tạo": van cấp nước bị đóng nhầm hoặc khóa trái phép mà không ai hay biết. Van cổng kèm công tắc giám sát( hay van cổng tín hiệu)  chính là giải pháp công nghệ giúp xóa bỏ "điểm mù" này, đảm bảo hệ thống luôn trong trạng thái trực chiến.

Bài viết dưới đây sẽ phân tích chuyên sâu về cấu tạo, nguyên lý và tầm quan trọng của thiết bị này trong các tiêu chuẩn PCCC hiện đại.

Vì sao hệ thống PCCC cần van cổng tín hiệu?

Thực tế tại nhiều công trình, việc đóng nhầm van cấp nước – dù là vô tình hay cố ý – đều dẫn đến hậu quả khôn lường. Khi xảy ra hỏa hoạn, nếu van bị khóa, nước sẽ không thể đến đầu phun Sprinkler hoặc họng nước vách tường, khiến toàn bộ hệ thống chữa cháy trở nên vô dụng.

Nhiều sự cố cháy lớn gây thiệt hại nghiêm trọng từng được ghi nhận xuất phát từ nguyên nhân van bị đóng nhưng không được phát hiện kịp thời. Chính vì lý do này, việc tích hợp vvan cổng tín hiệu đã trở thành quy chuẩn bắt buộc trong các tiêu chuẩn PCCC hiện đại. Thiết bị không chỉ thực hiện chức năng đóng mở dòng chảy, mà còn đóng vai trò là "tai mắt" giúp ban quản lý tòa nhà giám sát trạng thái của van 24/7. Khi van thay đổi vị trí đóng/mở, tín hiệu sẽ ngay lập tức được gửi về trung tâm báo cháy, giúp đội ngũ vận hành xử lý sự cố trong tích tắc.

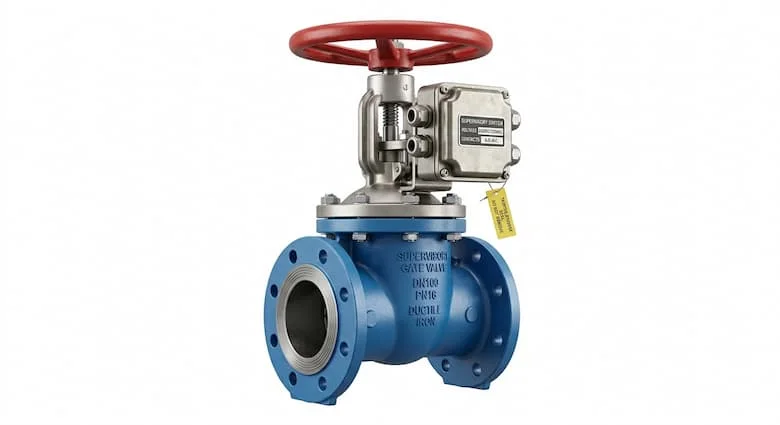

Van cổng kèm công tắc giám sát là gì?

Van cổng kèm công tắc giám sát là loại van cổng công nghiệp được tích hợp sẵn một bộ công tắc tín hiệu (thường gọi là tamper switch). Thiết bị này có chức năng giám sát trạng thái đóng hoặc mở của đĩa van và truyền tín hiệu trạng thái về trung tâm báo cháy hoặc tủ điều khiển PCCC khi có sự thay đổi vị trí.

Sự kết hợp hoàn hảo này bao gồm hai thành phần chính:

• Van cổng: Bộ phận cơ khí thực hiện việc chặn hoặc cho phép lưu chất đi qua đường ống.

• Bộ công tắc tín hiệu: Bộ phận cảm biến điện tử được gắn trực tiếp trên thân van hoặc bộ truyền động, có nhiệm vụ "báo cáo" trạng thái của van.

Nguyên lý hoạt động của van cổng giám sát

Về cơ bản, thiết bị hoạt động như một van cổng thông thường. Tuy nhiên, điểm khác biệt nằm ở bộ công tắc giám sát được gắn tinh tế trên bộ truyền động. Khi trục van di chuyển lên xuống, bộ công tắc sẽ xác định vị trí của đĩa van. Khi van bị đóng hoặc mở vượt quá ngưỡng cho phép, công tắc sẽ kích hoạt tiếp điểm và gửi tín hiệu báo động về tủ báo cháy trung tâm.

Tại sao phải giám sát trạng thái van?

• Đảm bảo nguồn nước: Duy trì trạng thái "luôn sẵn sàng" (Normally Open) cho nguồn nước chữa cháy.

• Phát hiện can thiệp: Ngăn chặn và cảnh báo tức thời các thao tác đóng van trái phép.

• Tuân thủ quy định: Đáp ứng các tiêu chuẩn PCCC khắt khe của cơ quan chức năng.

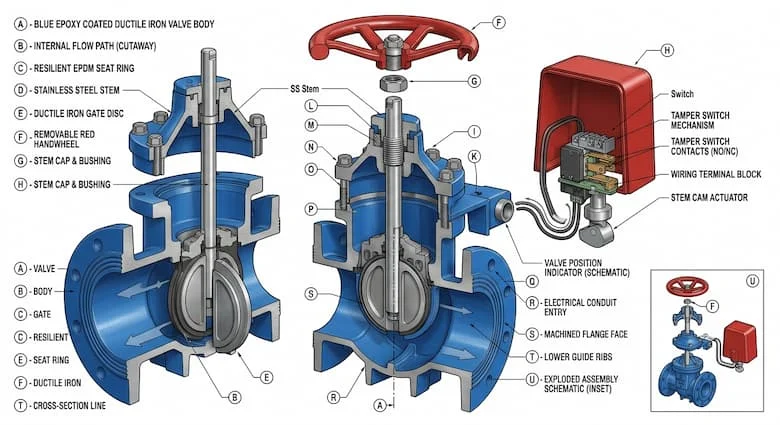

Phân tích chuyên sâu về cấu tạo van cổng tín hiệu

Để đạt được độ bền và độ tin cậy trong môi trường PCCC, cấu tạo của van cổng tín hiệu thường bao gồm các vật liệu chịu lực cao:

• Thân van: Được chế tạo từ gang cầu (Ductile Iron) có khả năng chịu áp lực cực tốt. Toàn bộ thân van được phủ sơn epoxy cao cấp nhằm chống ăn mòn trong môi trường độ ẩm cao.

• Đĩa van: Thiết kế gang bọc cao su EPDM, giúp làm kín hoàn hảo, ngăn chặn rò rỉ nước.

• Trục van: Sử dụng Inox (thường là SS420 hoặc SS304) để đảm bảo không bị gỉ sét, giúp thao tác vận hành trơn tru theo thời gian.

• Bộ công tắc giám sát (Tamper Switch): Tích hợp tiếp điểm NO/NC (Thường mở/Thường đóng), kết nối trực tiếp với trung tâm báo cháy, đảm bảo tín hiệu luôn thông suốt.

• Hộp bảo vệ tín hiệu: Được thiết kế chuẩn kín nước và bụi, bảo vệ linh kiện điện tử bên trong khỏi môi trường khắc nghiệt.

Các loại van cổng giám sát phổ biến

1. Van cổng OS&Y (Outside Screw and Yoke): Thiết kế trục nổi giúp kỹ thuật viên dễ dàng quan sát trạng thái đóng mở của van bằng mắt thường. Đây là loại được ưa chuộng nhất trong các hệ thống PCCC.

2. Van cổng NRS (Non-Rising Stem): Thiết kế trục chìm, nhỏ gọn, rất phù hợp lắp đặt trong các hố van hoặc không gian hạn chế.

3. Van giám sát đạt chuẩn UL/FM: Các dòng van này đã vượt qua các bài kiểm tra khắt khe của tổ chức quốc tế (UL/FM), là lựa chọn hàng đầu cho các dự án cao cấp, công trình quốc tế.

Thông số kỹ thuật tiêu chuẩn

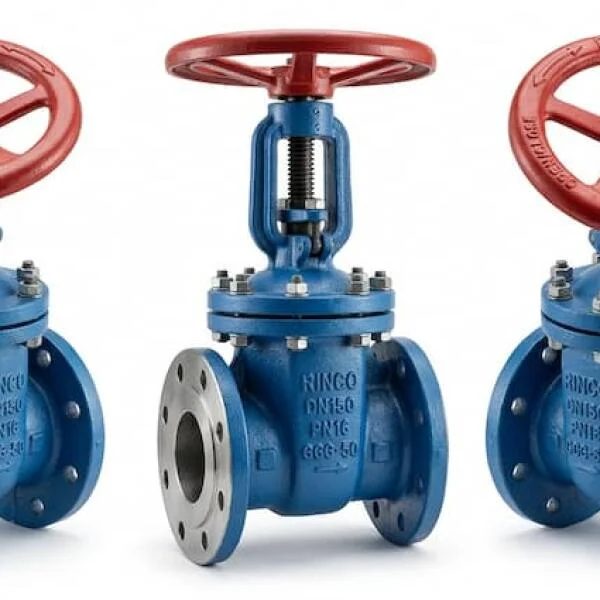

So sánh van cổng giám sát và van cổng thông thường

Việc đầu tư cho van cổng tín hiệu chính là cách đầu tư cho sự an toàn bền vững. So với van cổng thường, sự chênh lệch chi phí là rất nhỏ so với hậu quả nếu hệ thống chữa cháy không thể vận hành khi có sự cố.

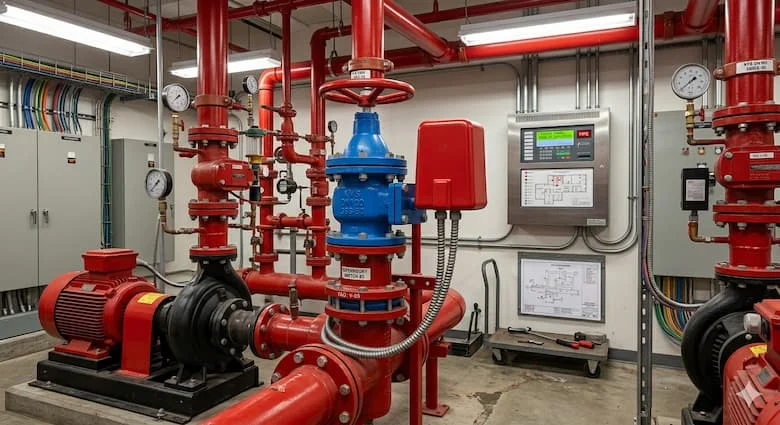

Ứng dụng thực tế và Những sai lầm cần tránh

an cổng tín hiệu đóng vai trò xương sống trong các hệ thống sau:

• Hệ thống Sprinkler: Kiểm soát dòng nước đến từng phân khu chữa cháy.

• Phòng bơm PCCC: Đảm bảo đường cấp nước chính luôn mở.

• Chung cư, nhà máy, trung tâm thương mại: Kiểm soát an toàn quy mô lớn.

Những sai lầm thường gặp:

• Không kết nối tín hiệu về tủ báo cháy, khiến thiết bị trở nên vô dụng.

• Chọn sai điện áp tiếp điểm (không tương thích với tủ điều khiển).

• Bỏ qua việc kiểm tra định kỳ, dẫn đến lỗi tín hiệu không mong muốn.

Hướng dẫn lắp đặt và Checklist lựa chọn

Để đảm bảo hiệu suất, khi lựa chọn và lắp đặt, bạn cần tuân thủ:

Checklist lựa chọn:

• Xác định đúng kích thước (DN) đường ống.

• Ưu tiên các sản phẩm có chứng nhận UL/FM.

• Kiểm tra kiểu tiếp điểm (NO/NC) tương thích với hệ thống PCCC sẵn có.

• Yêu cầu đầy đủ chứng từ CO-CQ từ nhà cung cấp.

Lưu ý lắp đặt:

• Lắp đúng chiều mũi tên dòng chảy.

• Siết bulong đối xứng để đảm bảo kín khít mặt bích.

• Đặc biệt lưu ý chống thấm cho hộp công tắc tín hiệu, tránh để nước xâm nhập vào bo mạch.

FAQ: Những câu hỏi thường gặp

1.Van cổng kèm công tắc giám sát dùng để làm gì?

Giúp theo dõi trạng thái đóng/mở van từ xa và cảnh báo ngay lập tức nếu van bị đóng trái phép.

2.Van giám sát có bắt buộc không?

Hầu hết các tiêu chuẩn PCCC hiện nay đều yêu cầu thiết bị này để đảm bảo an toàn vận hành tòa nhà.

3.Giá van cổng giám sát bao nhiêu?

Giá phụ thuộc vào kích thước, tiêu chuẩn (UL/FM) và thương hiệu. Hãy liên hệ với chúng tôi để nhận báo giá chi tiết.

Kết luận

Việc sử dụng van cổng kèm công tắc giám sát là bước đi tất yếu để nâng cao tính an toàn và minh bạch cho hệ thống PCCC của mọi công trình. Thay vì phụ thuộc vào việc kiểm tra thủ công, thiết bị này mang đến khả năng kiểm soát thời gian thực, giúp giảm thiểu rủi ro con người.
