Val Gate Là Gì? Cẩm Nang Toàn Diện Về Van Cổng Trong Hệ Thống Công Nghiệp

Trong các hệ thống hạ tầng quy mô lớn hiện nay, việc kiểm soát dòng chảy đòi hỏi sự ổn định tuyệt đối và khả năng chịu tải cao. Hãy hình dung những hệ thống trọng yếu như hệ thống cấp nước đô thị, nhà máy xử lý nước thải, đường ống phòng cháy chữa cháy PCCC, nhà máy hóa chất, hệ thống dầu khí hay nhà máy nhiệt điện.

Nếu hệ thống vận hành với thiết bị kém chất lượng, tình trạng van không kín, hiện tượng áp suất giảm đột ngột, nguy cơ ăn mòn vật liệu và tuổi thọ thấp sẽ gây ra những tổn thất kinh tế nặng nề, làm gián đoạn cả chuỗi dây chuyền.

Chính vì lý do đó, gate valve đã trở thành một trong những loại van công nghiệp được sử dụng rộng rãi nhờ khả năng đóng mở hoàn toàn, lưu lượng lớn và độ bền cơ học cao.

Kiến Thức Nền

Val Gate Là Gì?

Val gate (hay còn gọi là gate valve, van cổng, van chặn) là loại van công nghiệp sử dụng đĩa van dạng cổng nâng lên hoặc hạ xuống theo phương thẳng đứng để đóng hoặc mở hoàn toàn dòng lưu chất trong đường ống.

Dòng sản phẩm này nổi tiếng với các đặc tính kỹ thuật như khả năng đóng mở hoàn toàn, không dùng để điều tiết lưu lượng, tạo tổn thất áp suất thấp, đạt độ kín cao và mang lại tuổi thọ dài lâu trong suốt quá trình vận hành.

Nguyên Lý Hoạt Động Của Gate Valve

Cơ chế vận hành của thiết bị dựa trên chuyển động tịnh tiến của trục van: khi tay quay xoay, ty van chuyển động kéo theo đĩa van nâng lên hoặc đĩa van hạ xuống.

Khi van mở, đĩa van được kéo hoàn toàn vào bên trong thân van, đưa hệ thống về trạng thái mở hoàn toàn, giúp lưu lượng gần như không bị cản trở và giữ áp suất ổn định. Ngược lại, khi hạ xuống, đĩa van ép chặt vào ghế van để đạt trạng thái đóng hoàn toàn. Do thiết kế tiếp xúc trượt, vì sao không nên điều tiết dòng chảy bằng van cổng? Việc để đĩa van ở vị trí lửng sẽ khiến dòng lưu chất phun trực tiếp gây xói mòn, rung lắc và làm hỏng bề mặt làm kín.

Phân Tích Chuyên Sâu

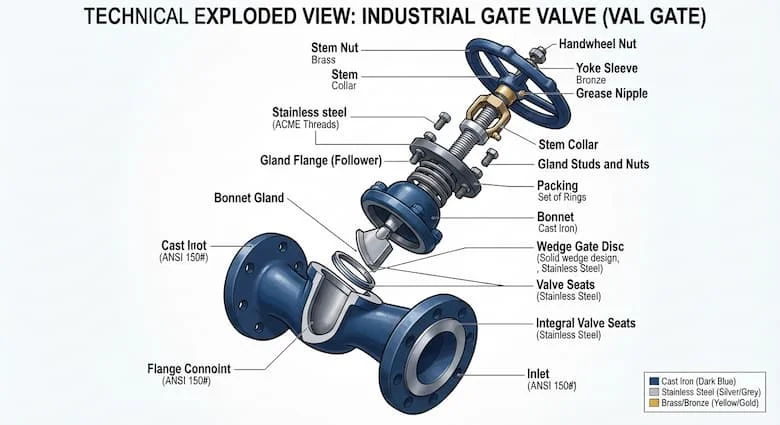

Cấu Tạo Gate Valve

Một tổng thể thiết bị hoàn chỉnh được cấu thành từ các bộ phận cơ khí tinh xảo, phối hợp nhặt chẽ với nhau:

• Thân van: Khung chịu lực chính kết nối trực tiếp với hệ thống đường ống.

• Nắp van: Che chắn phía trên, bảo vệ cụm ty van và chứa các chi tiết bên trong.

• Ty van (Stem): Trục truyền lực chuyển động từ tay quay xuống đĩa van.

• Đĩa van: Cánh cổng dạng tấm phẳng hoặcêm nêm chịu áp lực trực tiếp để chặn dòng chảy.

• Ghế van (Seat): Bề mặt tiếp xúc khít với đĩa van khi đóng.

• Tay quay: Vô lăng cơ học giúp người vận hành thao tác xoay dễ dàng.

• Gioăng làm kín: Ngăn chặn hoàn toàn hiện tượng rò rỉ lưu chất ra môi trường bên ngoài.

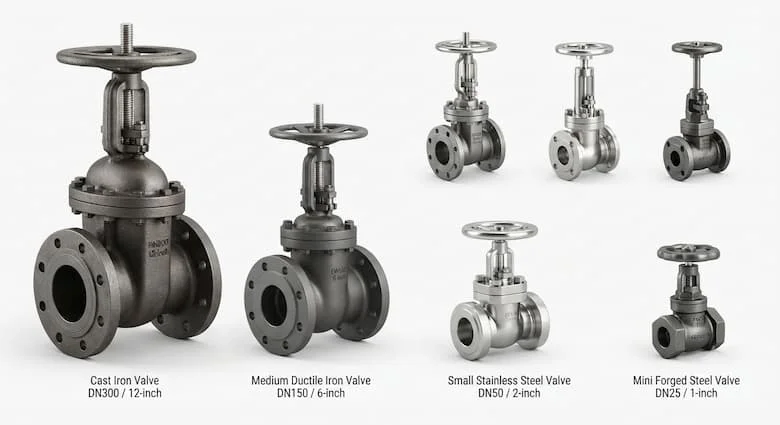

Các Loại Gate Valve Phổ Biến

Thị trường cung cấp đa dạng chủng loại nhằm đáp ứng từng yêu cầu kỹ thuật đặc thù:

• Theo vật liệu: Gang, Gang dẻo, Đồng, Thép, Inox 304 và Inox 316.

• Theo kết nối: Kiểu Ren, Mặt bích tiêu chuẩn hoặc Hàn ống.

• Theo ty van: Ty nổi (Rising Stem) dễ quan sát trạng thái và Ty chìm (Non Rising Stem) tiết kiệm không gian.

• Theo điều khiển: Tay quay vô lăng cơ học, hoặc tích hợp bộ điều khiển Điện và Khí nén tự động.

Thông Số Kỹ Thuật Quan Trọng

Việc nắm rõ các thông số kỹ thuật là chìa khóa để lựa chọn đúng thiết bị:

• Kích thước DN15–DN1200 đáp ứng từ đường ống dân dụng đến các tuyến ống chính siêu lớn.

• Áp suất làm việc PN10, PN16, PN25 hoặc Class 150 chịu lực tốt.

• Nhiệt độ làm việc, vật liệu chế tạo, kiểu kết nối cùng các tiêu chuẩn JIS, DIN, ANSI, BS quốc tế giúp kỹ sư dễ dàng tính toán thiết kế.

Gate Valve Khác Gì Ball Valve?

Bảng so sánh chi tiết giúp phân biệt rõ ràng giữa van cổng và van bi:

Giải thích lựa chọn: Bạn nên chọn gate valve khi cần đóng mở nguồn lưu chất trên các đường ống có kích thước lớn với chi phí tối ưu. Ngược lại, hãy chọn ball valve khi hệ thống đòi hỏi thao tác đóng mở nhanh chóng.

Vì Sao Nên Sử Dụng Gate Valve?

Việc đầu tư trang bị dòng sản phẩm này mang lại những giá trị cốt lõi:

• Đảm bảo lưu lượng lớn đi qua mà không bị bóp nghẽn.

• Mang lại độ kín cao, ngăn chặn rò rỉ hiệu quả.

• Đạt tuổi thọ dài nhờ cấu trúc cơ khí vững chắc, ít hỏng vặt.

• Tạo ra ít tổn thất áp suất trên toàn tuyến ống dài.

• Rất phù hợp đường kính lớn và có chi phí hợp lý so với các dòng van khác.

Ứng Dụng Thực Tế

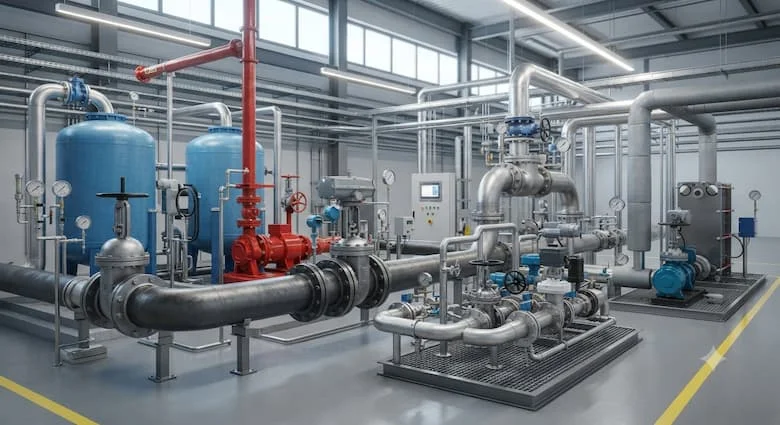

Gate Valve Được Ứng Dụng Ở Đâu?

Thiết bị này đóng vai trò xương sống trong nhiều ngành công nghiệp:

• Các nhà máy nước sạch và trạm bơm cấp thoát nước đô thị.

• Hệ thống phòng cháy chữa cháy PCCC tại các tòa nhà và khu công nghiệp.

• Hệ thống điều hòa không khí HVAC và các nhà máy điện, nhiệt điện.

• Ngành hóa chất, dầu khí, chế biến thực phẩm, nhà máy giấy, xi măng và khai khoáng.

Khi Nào Nên Chọn Gate Valve?

Kỹ sư nên ưu tiên đưa thiết bị vào bản vẽ thiết kế trong các trường hợp:

• Hệ thống chỉ yêu cầu cần đóng mở hoàn toàn nguồn dòng chảy.

• Đường ống có đường kính lớn (từ DN50 trở lên).

• Môi trường làm việc có áp suất cao và cần độ bền cơ học lớn.

• Các tuyến đường ống chính cấp nước tổng cho toàn khu vực.

Những Sai Lầm Khi Lựa Chọn

Việc thiếu sót trong khâu khảo sát kỹ thuật thường dẫn đến hệ lụy nghiêm trọng:

• Dùng để điều tiết dòng chảy khiến đĩa van bị rung lắc và xói mòn nhanh chóng.

• Chọn sai vật liệu hoặc sai áp suất dẫn đến bục vỡ thân van.

• Sai tiêu chuẩn mặt bích khiến việc lắp đặt không kín khít.

• Không bảo trì định kỳ và lắp sai chiều dòng chảy quy định.

Hướng Dẫn / Checklist

Hướng Dẫn Chọn Gate Valve

Hãy áp dụng checklist chuyên gia sau trước khi mua sắm thiết bị:

• Xác định rõ môi chất cần kiểm soát (Nước, hóa chất, dầu, khí).

• Chọn đúng kích thước danh nghĩa (DN) tương thích đường ống.

• Chọn vật liệu thân van phù hợp (Gang, thép, inox).

• Kiểm tra áp suất làm việc tối đa của hệ thống.

• Chọn tiêu chuẩn mặt bích tương thích (JIS, DIN, ANSI, BS).

• Lựa chọn kiểu điều khiển bằng tay quay hoặc bộ truyền động tự động.

• Chọn thương hiệu cung cấp uy tín.

• Kiểm tra đầy đủ các chứng chỉ chất lượng CO, CQ kèm theo.

Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng

• Lắp đúng chiều mũi tên dòng chảy in nổi trên thân van.

• Không dùng để điều tiết lưu lượng nước lửng lơ trong ống.

• Thường xuyên kiểm tra gioăng làm kín và bôi trơn ty van định kỳ để vận hành mượt mà.

• Thực hiện đóng mở định kỳ để tránh tình trạng kẹt rít do cặn bẩn bám lâu ngày.

• Kiểm tra rò rỉ tại khu vực nắp van và mặt bích trước khi vận hành chính thức.

FAQ

Câu Hỏi Thường Gặp

1.Val gate là gì?

→ Val gate là cách gọi phổ biến của gate valve (van cổng / van chặn), loại van chuyên dụng dùng để đóng hoặc mở hoàn toàn dòng lưu chất trong đường ống.

2.Gate valve có điều tiết lưu lượng được không?

→ Không. Van cổng được thiết kế chuyên biệt để đóng hoặc mở hoàn toàn, việc dùng van để điều tiết lưu lượng sẽ làm hỏng đĩa và ghế van do xói mòn.

3.Nên chọn Gate valve inox hay gang?

→ Van inox phù hợp với môi trường hóa chất ăn mòn hoặc yêu cầu vệ sinh cao, trong khi van gang thích hợp cho hệ thống nước thông thường với chi phí đầu tư thấp hơn.

4.Gate valve có những kiểu kết nối nào?

→ Phổ biến gồm kết nối dạng ren (cho cỡ nhỏ), kết nối mặt bích (cho cỡ từ DN50 trở lên) và kiểu kết nối hàn ống chịu lực.

5.Bao lâu nên bảo dưỡng val gate?

→ Nên tiến hành kiểm tra, tra mỡ và bảo dưỡng định kỳ từ 6 tháng đến 1 năm một lần tùy thuộc vào tần suất vận hành của hệ thống.

Kết Luận

Việc đầu tư trang bị val gate chính hãng, đúng tiêu chuẩn kỹ thuật là giải pháp cốt lõi giúp hệ thống đường ống công nghiệp vận hành an toàn, bền bỉ và hiệu quả cao. Sự cẩn trọng trong việc lựa chọn đúng vật liệu, kích thước và tuân thủ nguyên tắc lắp đặt sẽ mang lại giá trị kinh tế lâu dài cho doanh nghiệp.
