Van Bi Tay Bướm: Giải Pháp Tối Ưu Cho Hệ Thống Cấp Nhu Cầu Đóng Mở Nhanh

Trong các hệ thống công nghiệp hiện đại, từ nhà máy sản xuất đến hệ thống cấp nước tòa nhà, việc kiểm soát dòng chảy chính xác và kịp thời là yếu tố sống còn. Hãy tưởng tượng bạn đang vận hành một hệ thống đường ống khí nén hoặc cấp nước sạch, nơi yêu cầu sự phản ứng tức thì. Nếu sử dụng các dòng van truyền thống đòi hỏi phải xoay tay quay nhiều vòng, hệ quả là thao tác trở nên chậm chạp, gây tốn thời gian, khó kiểm soát lưu lượng chính xác và đôi khi làm gián đoạn quy trình sản xuất quan trọng.

Chính vì sự bất tiện đó, van bi tay bướm đã nổi lên như một giải pháp "cứu cánh" hoàn hảo. Chỉ với một thao tác xoay cần gạt dạng cánh bướm khoảng 90 độ, toàn bộ dòng lưu chất sẽ được đóng hoặc mở ngay lập tức. Đây chính là lý do dòng van này trở thành thiết bị không thể thiếu trong các hệ thống đòi hỏi tốc độ vận hành cao. Trong bài viết này, chúng ta sẽ cùng phân tích chuyên sâu về cấu tạo, nguyên lý, các dòng van bi tay vặn phổ biến và cách lựa chọn thiết bị phù hợp để tối ưu hóa hiệu suất hệ thống của bạn.

Van bi tay bướm được sử dụng nhiều trong những hệ thống nào?

Van bi tay vặn là dòng van bi được cải tiến từ dòng van bi tay gạt truyền thống, với thiết kế tay cầm tối giản hình cánh bướm nhỏ gọn. Sự tinh gọn này giúp van cực kỳ hữu ích trong những không gian lắp đặt chật hẹp, nơi các loại van tay gạt dài không thể vận hành hoặc bị vướng víu.

Trong thực tế, dòng van này được ứng dụng rộng rãi nhất ở các hệ thống cấp nước sạch sinh hoạt, hệ thống dẫn khí nén trong nhà xưởng, và các hệ thống tưới tiêu tự động trong nông nghiệp. Khả năng đóng ngắt tức thì giúp người vận hành kiểm soát áp lực dòng chảy một cách chủ động, giảm thiểu rủi ro búa nước – một hiện tượng vật lý có thể gây hỏng hóc đường ống nếu việc đóng van diễn ra quá chậm. Bên cạnh đó, nhờ thiết kế lòng van thông suốt, van bi tay vặn còn hỗ trợ tối đa việc duy trì lưu lượng ổn định, trở thành sự lựa chọn ưu tiên hàng đầu của các kỹ sư cơ điện (MEP).

Van bi tay bướm là gì?

Van bi tay vặn là dòng van cơ học vận hành thủ công bằng tay gạt có hình dạng cánh bướm. Người dùng chỉ cần tác động một lực nhẹ để xoay tay gạt khoảng 90° là đã có thể chuyển đổi trạng thái từ đóng hoàn toàn sang mở hoàn toàn (hoặc ngược lại). Loại van này có tính ứng dụng cao, khả năng làm kín vượt trội, thường được chế tạo từ các vật liệu bền bỉ như đồng, inox, hoặc nhựa chuyên dụng, giúp nó chống chịu tốt trong nhiều môi trường từ nước, khí nén, hơi nóng cho đến các loại hóa chất nhẹ.

Cấu tạo chi tiết

Để hiểu rõ tại sao thiết bị này lại bền bỉ đến vậy, hãy cùng nhìn vào cấu tạo chuyên sâu của nó:

• Thân van: Là bộ phận chứa toàn bộ các chi tiết bên trong, thường được đúc nguyên khối bằng inox 304/316, đồng hoặc nhựa UPVC để chịu áp lực tốt.

• Bi van: Là một viên bi rỗng tâm (thường bằng inox) được mài bóng, xoay quanh trục để thực hiện nhiệm vụ điều tiết dòng chảy.

• Trục van: Là thanh truyền lực từ tay bướm xuống bi van. Đây là bộ phận chịu lực vặn xoắn thường xuyên.

• Gioăng làm kín: Được làm từ vật liệu Teflon (PTFE) – một loại polymer có khả năng chịu nhiệt và chống ăn mòn hóa học cực kỳ tốt.

• Tay bướm: Thiết kế dạng cánh bướm giúp tạo đòn bẩy nhỏ gọn, thao tác nhẹ nhàng, dễ cầm nắm.

• Đầu nối: Thiết kế ren trong, ren ngoài hoặc mặt bích tùy theo tiêu chuẩn kết nối của hệ thống đường ống.

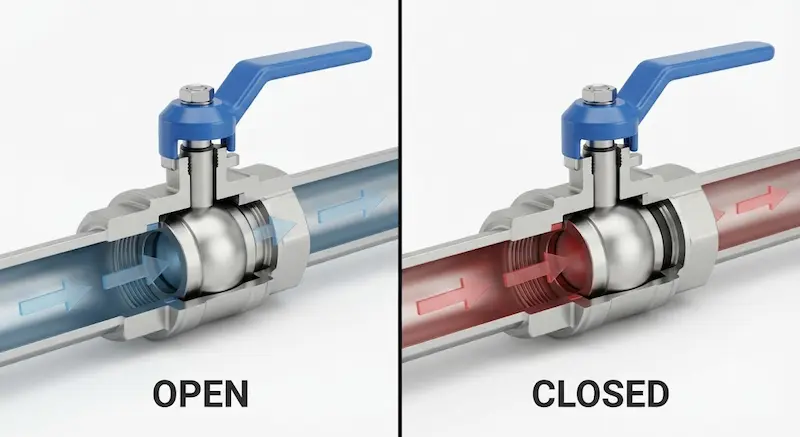

Nguyên lý hoạt động của van bi tay bướm

Nguyên lý hoạt động của van bi tay vặn dựa trên cơ chế xoay cơ học đơn giản nhưng hiệu quả. Viên bi bên trong được khoan một lỗ xuyên tâm với đường kính bằng với đường kính của đường ống.

• Trạng thái mở: Khi tay bướm được xoay để lỗ khoan của viên bi song song với dòng chảy, lưu chất sẽ đi qua hoàn toàn mà không gặp bất kỳ vật cản nào, giúp tổn thất áp suất thấp đến mức tối thiểu.

• Trạng thái đóng: Khi xoay tay bướm một góc 90°, lỗ khoan sẽ vuông góc với hướng dòng chảy, viên bi sẽ chặn đứng hoàn toàn lưu chất.

Ưu điểm tuyệt vời của nguyên lý này chính là tốc độ đóng mở cực nhanh. Vì bề mặt viên bi luôn được giữ sạch bởi dòng chảy và gioăng làm kín, nên hiện tượng kẹt van hay hao mòn do ma sát là rất thấp. Điều này giúp tuổi thọ của van bi tay vặn cao hơn nhiều so với các loại van cổng hoặc van cầu trong cùng điều kiện vận hành.

Phân tích chuyên sâu: Phân loại và Thông số kỹ thuật

Phân loại van bi tay bướm phổ biến

Để lựa chọn thiết bị chính xác cho từng môi trường cụ thể, chúng ta cần nắm rõ các phân loại chính:

• Theo vật liệu:

  • Van bi đồng tay bướm: Giá thành rẻ, độ bền cơ học cao, rất phổ biến trong các hệ thống cấp nước gia đình, hệ thống khí nén áp suất thấp.

  • Van bi inox (304, 316): Đây là phân khúc cao cấp hơn, với khả năng chịu nhiệt độ cao, chống oxy hóa, lý tưởng cho môi trường hóa chất, nhà máy thực phẩm, dược phẩm.

  • Van bi nhựa (PVC, CPVC, UPVC): Ưu điểm là trọng lượng siêu nhẹ, chống chịu axit và hóa chất tốt, hoàn toàn không bị ăn mòn, giá thành tiết kiệm.

• Theo kiểu kết nối:

  • Kết nối ren: Dễ dàng tháo lắp, phù hợp với các đường ống có kích thước nhỏ từ DN15 đến DN50.

  • Kết nối mặt bích: Đảm bảo độ chắc chắn, chịu được áp lực cao, thường dùng cho các hệ thống đường ống lớn.

• Theo số mảnh: Dòng van 2 mảnh hoặc 3 mảnh cho phép người dùng tháo rời thân van để bảo trì, thay thế gioăng hoặc làm sạch bi bên trong mà không cần cắt bỏ đường ống.

Thông số kỹ thuật cơ bản

Các thông số cần lưu ý khi đặt hàng:

So sánh van bi tay bướm với các loại van khác

Khi đặt cạnh các đối thủ khác, van bi tay vặn cho thấy những điểm khác biệt thú vị:

1. So với van bi tay gạt dài: Van bi tay vặn nhỏ gọn hơn, phù hợp với không gian lắp đặt hẹp (như các hộp kỹ thuật, tủ điều khiển).

2. So với van cổng (van cửa): Van bi tay vặn đóng mở nhanh hơn (90° so với nhiều vòng quay), độ kín khít tốt hơn nhờ gioăng PTFE.

3. So với van bướm (Butterfly valve): Mặc dù tên gọi có chữ "bướm" do hình dáng tay cầm, nhưng cấu tạo bên trong của nó vẫn là dạng "bi", do đó nó mang lại độ bền và độ kín cao hơn hẳn so với van bướm khi làm việc ở áp lực cao.

Tại sao van bi tay vặn được sử dụng nhiều?

Sự phổ biến của dòng van này là kết quả của sự kết hợp hoàn hảo giữa công năng và kinh tế. Nguyên nhân chính bao gồm:

• Giá thành rẻ: Quy trình sản xuất hàng loạt giúp chi phí sở hữu thấp.

• Đóng mở cực nhanh: Tối ưu hóa thời gian vận hành hệ thống.

• Độ kín cao: Hạn chế rò rỉ lưu chất, tiết kiệm chi phí vận hành.

• Dễ bảo trì: Thiết kế đơn giản cho phép thay thế linh kiện nhanh chóng.

• Tính đa năng: Sử dụng được cho hầu hết các môi trường lỏng, khí mà không cần đến nguồn năng lượng điện hay khí nén để điều khiển.

Ứng dụng thực tế và Checklist lựa chọn

Ứng dụng của van bi tay bướm

Loại van này xuất hiện dày đặc trong:

• Hệ thống cấp nước tòa nhà: Cấp nước sạch, hệ thống bơm tăng áp.

• Hệ thống HVAC: Điều khiển nước lạnh cho các dàn Chiller, hệ thống thông gió.

• Nhà máy sản xuất: Dẫn khí nén cho máy móc, dẫn dầu thủy lực.

• Xử lý nước: Các trạm cấp thoát nước công nghiệp.

• Công nghiệp thực phẩm: Sử dụng chất liệu inox 316 để đảm bảo tiêu chuẩn vệ sinh an toàn.

Khi nào nên chọn van bi tay vặn ?

Bạn nên cân nhắc sử dụng van bi tay vặn khi hệ thống cần các yếu tố:

1. Đóng mở nhanh, dứt khoát.

2. Không gian lắp đặt hạn chế.

3. Lưu lượng dòng chảy yêu cầu đi qua toàn bộ tiết diện (giảm tổn thất áp).

4. Cần chi phí đầu tư thấp nhưng vẫn đảm bảo độ bền lâu dài.

5. Không yêu cầu tự động hóa (nếu cần tự động hóa, người ta sẽ lắp thêm bộ khí nén/điện vào loại van này).

Những sai lầm thường gặp khi lựa chọn

• Chọn sai vật liệu: Dùng van đồng cho môi trường hóa chất mạnh dẫn đến van bị ăn mòn nhanh chóng.

• Chọn sai tiêu chuẩn ren: Gây rò rỉ tại khớp nối, mất thời gian xử lý sự cố sau lắp đặt.

• Không chú ý áp suất: Sử dụng van có định mức PN10 cho hệ thống có áp suất PN16, dẫn đến nguy cơ nứt vỡ, mất an toàn.

• Bỏ qua việc bảo trì: Không kiểm tra định kỳ khiến gioăng làm kín bị cứng, dẫn đến tình trạng rò rỉ nhẹ.

Hướng dẫn lắp đặt và bảo trì đúng kỹ thuật

Các bước lựa chọn đúng kỹ thuật

1. Bước 1 - Xác định lưu chất: Nước sạch, nước thải, khí nén hay hóa chất?

2. Bước 2 - Nhiệt độ và áp suất: Hệ thống có nóng không? Áp suất cực đại là bao nhiêu?

3. Bước 3 - Đường kính (DN): Chọn kích thước phù hợp với đường ống.

4. Bước 4 - Kiểu kết nối: Ren hay mặt bích?

5. Bước 5 - Vật liệu: Inox 304, 316 hay nhựa?

6. Bước 6 - Thương hiệu: Ưu tiên các nhà sản xuất có chứng nhận CO/CQ để đảm bảo chất lượng.

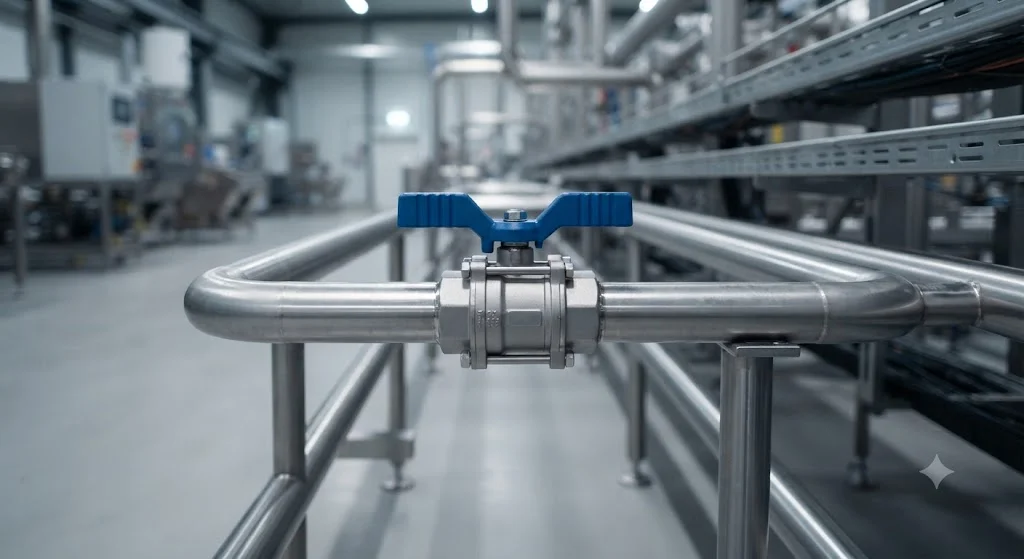

Hướng dẫn lắp đặt và bảo trì

Việc lắp đặt đúng sẽ kéo dài tuổi thọ của van lên gấp đôi:

• Lắp đặt: Vệ sinh sạch đường ống trước khi lắp, sử dụng băng tan (băng keo non) hoặc keo chuyên dụng cho các loại van ren. Khi vặn, hãy dùng dụng cụ chuyên dụng, tránh kẹp trực tiếp vào thân van gây móp méo.

• Vận hành: Mở/đóng van từ từ trong lần đầu tiên để kiểm tra rò rỉ.

• Bảo trì: Định kỳ 6-12 tháng kiểm tra xem có hiện tượng rỉ sét ở thân hay rò rỉ ở trục van không. Nếu thấy van xoay nặng, có thể cần tra dầu vào trục hoặc làm sạch cặn bẩn bám trên viên bi.

FAQ – Câu hỏi thường gặp

Van bi tay bướm khác gì van bi tay gạt?

 Điểm khác biệt nằm ở thiết kế tay cầm. Tay bướm ngắn, nhỏ, tiết kiệm diện tích. Tay gạt dài, hỗ trợ lực tốt hơn cho các van có kích thước lớn (DN > 65).

Van bi tay vặn chịu được bao nhiêu bar?

 Thông thường dòng van này chịu được từ 16 đến 40 bar tùy vào vật liệu thân và tiêu chuẩn gia công.

Có dùng cho hóa chất được không?

 Hoàn toàn có thể nếu bạn chọn đúng chất liệu inox 316 hoặc nhựa chịu hóa chất (như CPVC/PVC). Không nên dùng van đồng cho axit mạnh.

Bao lâu cần bảo dưỡng?

 Với môi trường nước sạch, 1 năm kiểm tra một lần. Với môi trường hóa chất hoặc bụi bẩn, nên kiểm tra mỗi 6 tháng.

Nên chọn inox 304 hay 316?

 Nếu môi trường thông thường, 304 là quá đủ. Nếu môi trường tiếp xúc với muối biển hoặc hóa chất ăn mòn, hãy chọn inox 316 để tránh rỉ sét.

Kết luận

Van bi tay bướm là một thiết bị nhỏ gọn nhưng mang lại giá trị to lớn cho mọi hệ thống đường ống công nghiệp. Với cấu tạo đơn giản, độ kín khít cao, khả năng vận hành nhanh và chi phí hợp lý, đây chắc chắn là khoản đầu tư thông minh cho bất kỳ hệ thống cấp nước hay khí nén nào.
