Trạm Bơm Cấp 1: "Trái Tim" Đầu Nguồn Của Mọi Hệ Thống Cấp Nước

Trong bối cảnh đô thị hóa mạnh mẽ, việc đảm bảo nguồn nước sạch cho hàng trăm nghìn, thậm chí hàng triệu người dân mỗi ngày là một thách thức kỹ thuật khổng lồ. Các nhà máy xử lý nước hiện đại giống như một "nhà máy lọc", nhưng để vận hành được, chúng cần một "nguồn sống" liên tục. Trạm bơm cấp 1 chính là mắt xích đầu tiên, đóng vai trò hút nước thô từ sông, hồ hoặc các tầng chứa nước ngầm để dẫn về khu xử lý. Nếu không có trạm bơm nước cấp 1 với công suất thiết kế chuẩn xác, toàn bộ quy trình sản xuất và phân phối nước sạch sẽ bị gián đoạn, gây ra những hệ lụy nghiêm trọng về sinh hoạt và sản xuất công nghiệp. Vậy thực chất trạm bơm nước cấp 1 là gì, và vì sao công trình này lại đóng vai trò quyết định đến hiệu quả của toàn bộ hệ thống cấp nước?

Trạm bơm cấp 1 là gì?

Trạm bơm nước cấp 1 là công trình đầu mối tối quan trọng trong hệ thống cấp nước tập trung. Nhiệm vụ chính của nó là hút nước thô (nước chưa qua xử lý) từ các nguồn tự nhiên như sông, hồ, kênh rạch hoặc các giếng khoan khai thác nước ngầm, sau đó vận chuyển lượng nước này đến nhà máy xử lý nước sạch.

Đây được coi là mắt xích đầu tiên và quan trọng nhất trong chuỗi cung ứng nước. Trạm bơm nước cấp 1 khác biệt hoàn toàn với các trạm bơm tăng áp hay bơm phân phối ở chỗ: nó chỉ xử lý nước ở dạng thô, không thực hiện bất kỳ quy trình lọc hay xử lý hóa chất nào. Vị trí điển hình của nó trong sơ đồ hệ thống cấp nước như sau:

• Nguồn nước (Sông/Hồ/Giếng) → Trạm bơm nước cấp 1 → Nhà máy xử lý → Trạm bơm cấp 2 → Mạng lưới phân phối → Người tiêu dùng.

Việc hiểu rõ vai trò của trạm bơm nước cấp 1 giúp các đơn vị quản lý vận hành chủ động trong việc kiểm soát lưu lượng đầu vào, từ đó đảm bảo công suất của toàn bộ nhà máy nước luôn đạt hiệu quả cao nhất.

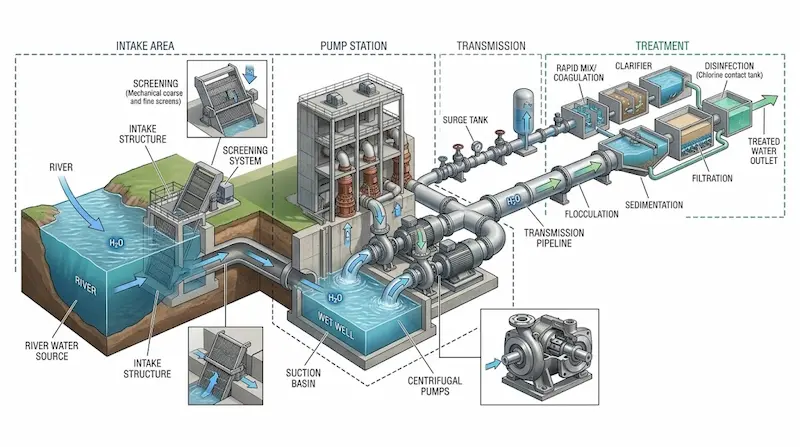

Nguyên lý hoạt động của trạm bơm nước cấp 1

Quy trình vận hành của một trạm bơm nước cấp 1 diễn ra theo một chuỗi logic khép kín nhằm duy trì dòng chảy ổn định:

1. Thu nước: Nước từ nguồn được dẫn qua cửa lấy nước (công trình thu). Tại đây, song chắn rác được bố trí để loại bỏ rác thải thô, rác trôi nổi nhằm bảo vệ máy bơm.

2. Bể hút: Nước chảy vào bể hút – nơi tạo ra mực nước tĩnh ổn định, giúp máy bơm hoạt động hiệu quả, tránh hiện tượng xâm thực (cavitation).

3. Vận hành bơm: Động cơ điện truyền động cho cánh bơm quay, tạo ra lực hút mạnh mẽ để đưa nước từ bể hút vào buồng bơm.

4. Đẩy nước: Nước được đẩy theo hệ thống đường ống áp lực cao dẫn về nhà máy xử lý.

5. Giám sát: Hệ thống SCADA điều khiển và giám sát lưu lượng, áp suất thời gian thực để tự động điều chỉnh tốc độ bơm phù hợp với nhu cầu của nhà máy.

Bản chất của trạm bơm nước cấp 1 là hoạt động liên tục 24/7. Chỉ cần một sự cố nhỏ ở mắt xích này, toàn bộ nhà máy xử lý nước sẽ bị "đói" nguồn nguyên liệu, dẫn đến tình trạng thiếu hụt nước sạch cho khu vực dân cư.

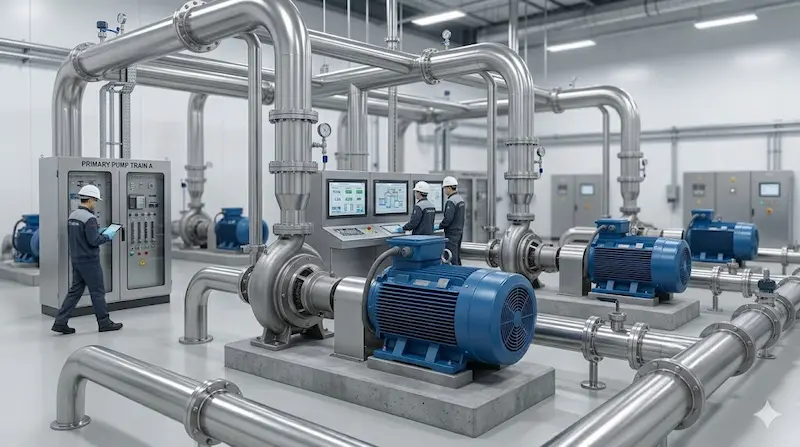

Cấu tạo của một trạm bơm nước cấp 1 tiêu chuẩn

Một trạm bơm nước cấp 1 không chỉ là máy bơm, mà là một tổ hợp công trình kỹ thuật phức tạp:

• Công trình thu nước: Bao gồm cửa lấy nước, lưới chắn rác và hố thu. Đây là nơi tiếp xúc đầu tiên với nguồn nước.

• Bể hút: Thiết kế cần đảm bảo thể tích và dòng chảy không rối để máy bơm hoạt động ổn định.

• Máy bơm nước thô: Thường là bơm ly tâm trục ngang hoặc bơm chìm công suất lớn, được làm từ vật liệu chống ăn mòn.

• Hệ thống đường ống và Van: Bao gồm van một chiều, van chặn để kiểm soát dòng chảy và bảo vệ máy bơm khi dừng đột ngột.

• Tủ điện và SCADA: "Bộ não" của trạm bơm, giúp tự động hóa quá trình khởi động, điều khiển tần số và cảnh báo lỗi.

Việc thiết kế đồng bộ các bộ phận này là yếu tố cốt lõi để giảm thiểu chi phí năng lượng – thành phần chi phí lớn nhất trong vận hành hệ thống cấp nước.

Các loại trạm bơm nước cấp 1 phổ biến hiện nay

Tùy vào đặc điểm nguồn nước và địa hình, trạm bơm nước cấp 1 được phân loại như sau:

• Theo nguồn nước:

  • Trạm bơm nước mặt: Thường dùng bơm ly tâm, đặt tại bờ sông hoặc hồ.

  • Trạm bơm nước ngầm: Thường sử dụng máy bơm chìm công suất lớn đặt trong các giếng khoan sâu.

• Theo hình thức lắp đặt:

  • Trạm bơm cố định: Phổ biến cho các nhà máy nước đô thị quy mô lớn.

  • Trạm bơm chìm/di động: Phù hợp cho các vùng có mực nước sông biến động mạnh theo mùa.

• Theo quy mô: Thiết kế lưu lượng từ vài trăm đến hàng chục nghìn m^3/ngày tùy theo công suất nhà máy xử lý.

Thông số kỹ thuật quan trọng khi thiết kế trạm bơm nước cấp 1

Khi thiết kế hệ thống, các kỹ sư cần đặc biệt chú ý đến:

• Lưu lượng (m^3/ngày ): Phải bao phủ được nhu cầu cao nhất của nhà máy.

• Cột áp (m): Phải vượt qua được độ cao địa hình và tổn thất ma sát trên đường ống dẫn nước thô.

• Công suất động cơ (kW): Tính toán dựa trên lưu lượng và cột áp thực tế.

• Độ sâu hút: Yếu tố quan trọng để tránh hiện tượng xâm thực, đặc biệt là với các trạm bơm nước mặt vào mùa khô.

• Hệ số dự phòng: Luôn cần có bơm dự phòng (thường là 1 bơm chờ) để đảm bảo an ninh nguồn nước khi bảo trì.

Trạm bơm nước cấp 1 và trạm bơm cấp 2 khác nhau thế nào?

Việc tách biệt hai cấp trạm bơm giúp quản lý chất lượng nước tốt hơn, đồng thời tối ưu hóa áp lực vận hành cho từng phân đoạn trong hệ thống.

Vì sao trạm bơm nước cấp 1 quyết định hiệu quả toàn hệ thống?

Trạm bơm nước cấp 1 không chỉ là thiết bị chuyển nước, nó là mắt xích quyết định hiệu quả kinh tế. Một trạm bơm được thiết kế tốt giúp:

• Tối ưu chi phí điện năng: Sử dụng bơm có hiệu suất cao giúp giảm hàng tỷ đồng tiền điện mỗi năm.

• Giảm nguy cơ gián đoạn: Hệ thống dự phòng tốt đảm bảo không bao giờ có tình trạng nhà máy xử lý ngừng làm việc.

• Hỗ trợ mở rộng: Thiết kế dư tải phù hợp giúp nhà máy nước dễ dàng nâng công suất trong tương lai mà không cần xây mới trạm bơm.

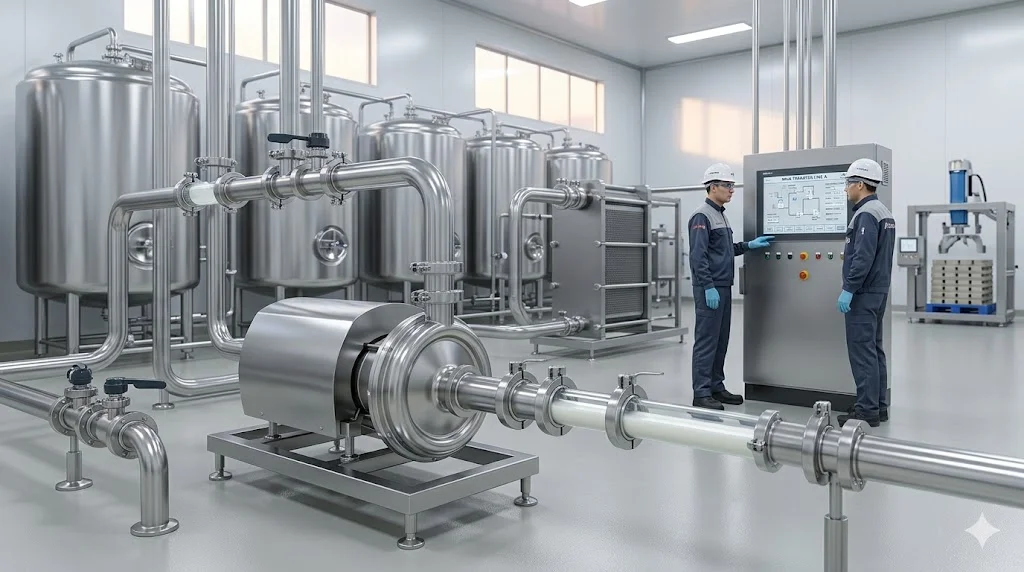

Những sai lầm thường gặp khi thiết kế và vận hành

Sai lầm phổ biến nhất bao gồm:

• Không tính đến biến động mực nước: Nước sông vào mùa cạn/mùa lũ có thể chênh lệch hàng mét, nếu không tính toán kỹ, máy bơm sẽ bị xâm thực hoặc không thể hút được nước.

• Bể hút thiết kế không chuẩn: Dòng chảy rối trong bể hút làm máy bơm rung lắc, nhanh hỏng phớt và vòng bi.

• Thiếu hệ thống tự động hóa: Vận hành thủ công khiến việc điều chỉnh áp suất không kịp thời, gây lãng phí năng lượng.

Hậu quả là chi phí bảo trì tăng cao, máy bơm thường xuyên gặp sự cố, ảnh hưởng trực tiếp đến chất lượng dịch vụ cung cấp nước.

Checklist thiết kế trạm bơm nước cấp 1 hiệu quả

1. Khảo sát nguồn: Đo đạc lưu lượng tối thiểu/tối đa của nguồn nước.

2. Xác định nhu cầu: Tính toán công suất nhà máy trong 10-20 năm tới.

3. Lựa chọn bơm: Chọn hãng bơm uy tín, có dải hiệu suất cao tại điểm làm việc tối ưu.

4. Thiết kế bể hút: Mô phỏng dòng chảy trong bể để đảm bảo nước vào bơm êm nhất.

5. Tích hợp SCADA: Hệ thống giám sát từ xa giúp giảm nhân sự vận hành tại chỗ.

6. Phương án dự phòng: Luôn có ít nhất 1-2 bơm dự phòng cùng hệ thống điện độc lập.

Để vận hành ổn định, cần thực hiện bảo trì định kỳ 3-6 tháng/lần, đặc biệt chú ý đến việc vệ sinh song chắn rác và kiểm tra rung động của trục động cơ.

FAQ: Câu hỏi thường gặp

Trạm bơm cấp 1 có nhiệm vụ gì?

 Hút nước thô từ nguồn và đưa về nhà máy xử lý để tạo ra nước sạch.

Tại sao trạm bơm nước cấp 1 cần nằm gần nguồn nước?

 Để giảm chi phí đào đường ống dẫn và đảm bảo độ sâu hút nằm trong phạm vi cho phép của máy bơm.

Khi nào cần xây dựng trạm bơm nước cấp 1 riêng biệt?

 Khi nhà máy xử lý nằm cách xa nguồn nước hoặc cần công suất cấp nước lớn vượt quá khả năng hút trực tiếp.

Làm sao để biết trạm bơm hoạt động hiệu quả?

 Thông qua tỷ lệ kWh/m^3 nước thô bơm được. Chỉ số này càng thấp, trạm bơm càng tối ưu.

Kết luận

Trạm bơm cấp 1 chính là "cửa ngõ" đón nhận nguồn tài nguyên nước cho toàn bộ hệ thống. Một trạm bơm được thiết kế khoa học, vận hành thông minh không chỉ đảm bảo an ninh nguồn nước mà còn là bài toán tiết kiệm năng lượng dài hạn cho nhà máy nước.
