Trạm bơm nước thô: Mắt xích sống còn trong hệ thống cấp nước sạch

Trong hạ tầng kỹ thuật đô thị và công nghiệp, nguồn nước thô từ sông, hồ hay các giếng khoan ngầm chính là mạch máu nuôi dưỡng toàn bộ hệ thống. Tuy nhiên, để đưa được nguồn nước này từ tự nhiên về đến nhà máy xử lý là một thách thức lớn về mặt kỹ thuật. Thực tế cho thấy, nếu một trạm bơm nước thô được thiết kế sai lệch về công suất hoặc không tính toán đến biến động mực nước theo mùa, toàn bộ chuỗi cung ứng nước sạch phía sau sẽ đối mặt với nguy cơ tê liệt.

Vấn đề thường gặp nhất tại các khu công nghiệp hay đô thị đang mở rộng là tình trạng thiếu hụt nước đầu vào do trạm bơm quá tải, hoặc hư hỏng thiết bị liên tục vì rác thải và phù sa. Trạm bơm nước thô không chỉ đơn thuần là một cụm máy bơm, mà là một công trình hạ tầng trọng yếu, đóng vai trò "người gác cổng" cho chất lượng và lưu lượng nước sạch. Việc thấu hiểu cấu tạo, nguyên lý và quy trình vận hành trạm bơm này là điều kiện tiên quyết để đảm bảo an ninh nguồn nước và tối ưu hóa chi phí vận hành cho doanh nghiệp.

Trạm bơm nước thô là gì? Định nghĩa và vai trò hạ tầng

Trạm bơm nước thô (Raw Water Pumping Station) là một hệ thống công trình thủy lợi chuyên dụng, có nhiệm vụ thu nhận nước trực tiếp từ các nguồn tự nhiên như sông, hồ, đập thủy điện hoặc giếng ngầm để vận chuyển đến nhà máy xử lý nước. Đây là công trình đầu tiên và quan trọng nhất trong quy trình sản xuất nước sạch, quyết định trực tiếp đến lưu lượng đầu vào của toàn bộ hệ thống.

Khái niệm "nước thô" dùng để chỉ nguồn nước chưa qua bất kỳ công đoạn xử lý hóa lý hay vi sinh nào. Chính vì tiếp xúc trực tiếp với môi trường tự nhiên, nước thô thường chứa nhiều tạp chất như rác, phù sa, vi sinh vật và thay đổi nồng độ theo thời tiết. Do đó, Raw Water Pumping Station được thiết kế không chỉ để bơm nước mà còn phải có khả năng sơ loại tạp chất thô, bảo vệ các thiết bị cơ khí và đảm bảo nguồn cấp ổn định 24/7 cho các nhà máy nước đô thị và khu công nghiệp.

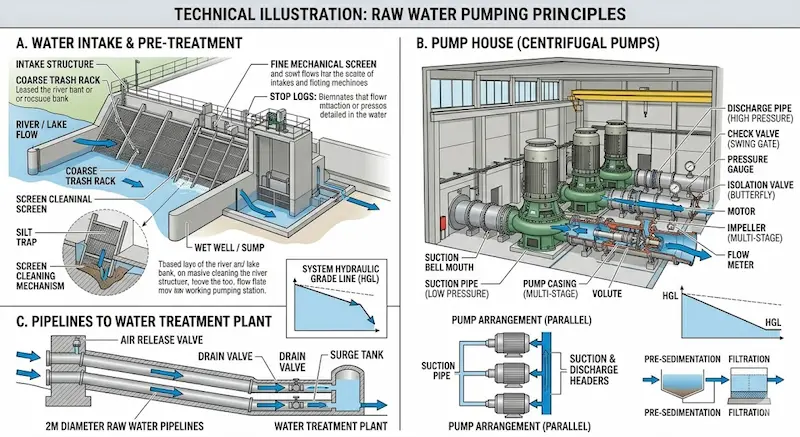

Nguyên lý hoạt động của Raw Water Pumping Station

Cơ chế vận hành của một Raw Water Pumping Station tiêu chuẩn là một quy trình khép kín và liên tục. Đầu tiên, nước từ nguồn tự nhiên sẽ đi qua cửa thu nước, nơi có lắp đặt hệ thống song chắn rác để loại bỏ các vật thể lớn như cành cây, rác thải nhựa hay xác động vật. Điều này cực kỳ quan trọng để bảo vệ cánh bơm không bị kẹt hoặc hỏng hóc cơ khí.

Sau khi qua bước lọc thô, nước chảy vào bể tập trung (bể hút). Tại đây, máy bơm sẽ thực hiện nhiệm vụ hút nước và đẩy qua đường ống áp lực. Nước thô sau đó được vận chuyển theo đường ống xuyên suốt hành trình để đưa về bể tiếp nhận của nhà máy xử lý. Sự ổn định của quy trình này đảm bảo dòng chảy liên tục, ngăn chặn tình trạng hụt nước tại nhà máy – điều vốn có thể gây ra những cú sốc áp suất hoặc hỏng hóc cho các dây chuyền lọc nước tinh vi ở giai đoạn sau.

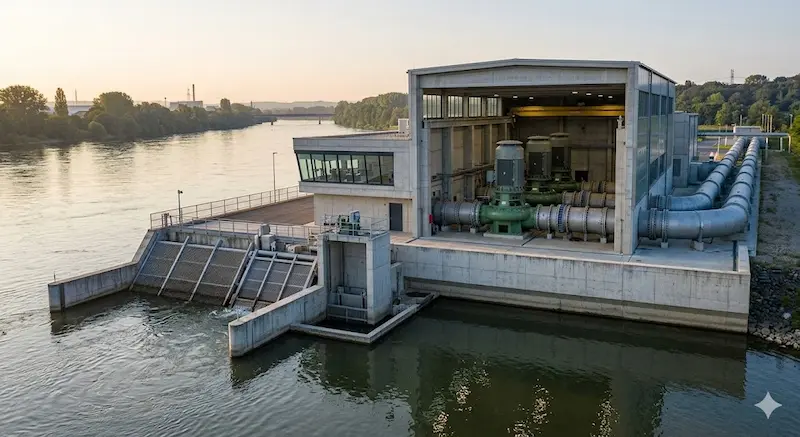

Phân tích chuyên sâu cấu tạo trạm bơm nước thô

Một hệ thống Raw Water Pumping Station hiện đại là sự kết hợp của nhiều thành phần cơ khí và điện tử chính xác:

• Cụm máy bơm chính (Main Pump): Thường là các dòng bơm công suất lớn, chịu được sự mài mòn cao của phù sa có trong nước tự nhiên.

• Hệ thống bơm dự phòng: Đảm bảo trạm luôn hoạt động ngay cả khi bơm chính cần bảo trì hoặc gặp sự cố bất ngờ.

• Song chắn rác & Lưới lọc: Hệ thống bảo vệ đầu tiên, ngăn chặn rác xâm nhập buồng bơm. Các trạm lớn thường dùng song chắn rác tự động làm sạch.

• Hệ thống ống hút và xả: Được thiết kế để tối ưu hóa thủy lực, giảm thiểu tổn thất áp suất và ngăn hiện tượng búa nước.

• Tủ điều khiển trung tâm (PLC/SCADA): Cho phép giám sát lưu lượng, áp suất và điều khiển bơm từ xa một cách tự động.

• Cảm biến mực nước & áp suất: Cung cấp dữ liệu để hệ thống tự động ngắt hoặc khởi động bơm dựa trên điều kiện thực tế của nguồn nước.

Phân loại Raw Water Pumping Station phổ biến

Tùy thuộc vào đặc điểm địa hình và trữ lượng nguồn nước, trạm bơm nước thô được chia thành các loại chính:

1. Trạm bơm ly tâm trục ngang: Phổ biến nhất cho các địa hình có mực nước ổn định, dễ dàng bảo trì và sửa chữa.

2. Trạm bơm trục đứng (Vertical Turbine): Giải pháp tối ưu cho các trạm lấy nước sông có mực nước thay đổi lớn giữa mùa khô và mùa mưa, giúp tiết kiệm diện tích xây dựng.

3. Trạm bơm chìm (Submersible): Máy bơm được đặt chìm hoàn toàn dưới lòng sông hoặc hồ. Loại này có ưu điểm là chống ồn tốt, tản nhiệt bằng nước và không cần mồi nước.

4. Trạm bơm Module Container: Một xu hướng mới trong công nghiệp, toàn bộ hệ thống được lắp sẵn trong container. Đây là giải pháp di động, phù hợp cho các dự án cấp nước khẩn cấp hoặc khu vực có địa hình phức tạp.

Việc hiểu rõ từng phân loại giúp các kỹ sư đưa ra quyết định chính xác dựa trên bài toán kinh tế và điều kiện thực tế của địa phương.

Thông số kỹ thuật quan trọng trong thiết kế

Khi tham gia vào dự án xây dựng Raw Water Pumping Station, các thông số kỹ thuật dưới đây đóng vai trò sống còn:

• Lưu lượng ($m^3/h$ ): Tổng lượng nước cần khai thác để đáp ứng công suất nhà máy xử lý. Phải tính toán dựa trên nhu cầu sử dụng vào giờ cao điểm.

• Cột áp (m): Tổng độ cao đẩy nước và tổn thất áp suất dọc theo đường ống. Thông số này quyết định sức mạnh của máy bơm.

• Công suất motor (kW): Phải tương ứng với lưu lượng và cột áp để máy bơm đạt được hiệu suất cao nhất mà không bị quá tải.

• NPSH (Chiều sâu hút có hiệu dụng): Đảm bảo bơm không bị hiện tượng xâm thực (cavitation) khi mực nước nguồn xuống thấp.

• Hiệu suất năng lượng: Chỉ số đánh giá mức độ tiêu thụ điện năng so với công năng thực tế, ảnh hưởng trực tiếp đến OPEX của doanh nghiệp.

So sánh các loại Raw Water Pumping Station

Nhiều nhà quản lý thường đặt câu hỏi: "Loại trạm bơm nào phù hợp nhất cho nhà máy nước đô thị?". Dưới đây là bảng so sánh giúp làm rõ vấn đề:

Đối với các dự án đô thị, trạm bơm trục đứng thường được ưu tiên vì khả năng vận hành linh hoạt trong mọi điều kiện thời tiết khắc nghiệt.

Ứng dụng thực tế và khi nào cần xây dựng trạm bơm?

Trạm bơm nước thô là trái tim của nhiều hệ thống hạ tầng:

• Nhà máy nước sạch: Điểm khởi đầu của mọi quy trình lọc nước sinh hoạt.

• Khu công nghiệp: Cung cấp nước phục vụ sản xuất, giải nhiệt máy móc và PCCC.

• Nông nghiệp quy mô lớn: Hệ thống tưới tiêu tập trung lấy nước từ đập hoặc hồ thủy lợi.

Dấu hiệu cho thấy bạn cần đầu tư hoặc mở rộng Raw Water Pumping Station:

1. Khi quy mô đô thị hoặc dân số khu vực tăng nhanh, vượt quá công suất hiện tại.

2. Khi nhu cầu nước thô cho sản xuất công nghiệp tăng cao.

3. Khi nguồn nước hiện tại bị suy thoái, cần khai thác nguồn mới từ khoảng cách xa hơn.

Sai lầm thường gặp khi thiết kế trRaw Water Pumping Station

Trong thực tế, nhiều hệ thống gặp lỗi ngay từ khâu thiết kế dẫn đến thiệt hại kinh tế lớn:

• Chọn sai công suất: Thiết kế bơm quá lớn gây lãng phí điện năng, hoặc quá nhỏ dẫn đến tình trạng "đói nước".

• Bỏ qua biến động thủy văn: Không tính đến mực nước thấp nhất vào mùa khô khiến bơm không thể hút nước.

• Thiếu bơm dự phòng: Một sự cố nhỏ ở máy bơm chính có thể làm ngưng trệ toàn bộ hoạt động của nhà máy xử lý nước sạch.

• Thiết kế ống hút sai kỹ thuật: Ống hút quá dài hoặc có nhiều đoạn gấp khúc gây ra hiện tượng xâm thực, làm rỗ cánh bơm và giảm tuổi thọ thiết bị.

Checklist quy trình thiết kế và vận hành trạm bơm chuẩn

Để một Raw Water Pumping Station hoạt động bền bỉ trên 20 năm, cần tuân thủ quy trình sau:

Quy trình thiết kế:

• Khảo sát dữ liệu thủy văn (mực nước cao nhất và thấp nhất trong 10 năm qua).

• Tính toán tổng lưu lượng nước yêu cầu và cột áp thực tế.

• Lựa chọn dòng bơm (ly tâm, trục đứng hay bơm chìm) dựa trên đặc điểm nguồn nước.

• Thiết kế hệ thống song chắn rác (thủ công hoặc tự động).

• Lập phương án hệ thống điện dự phòng (máy phát điện).

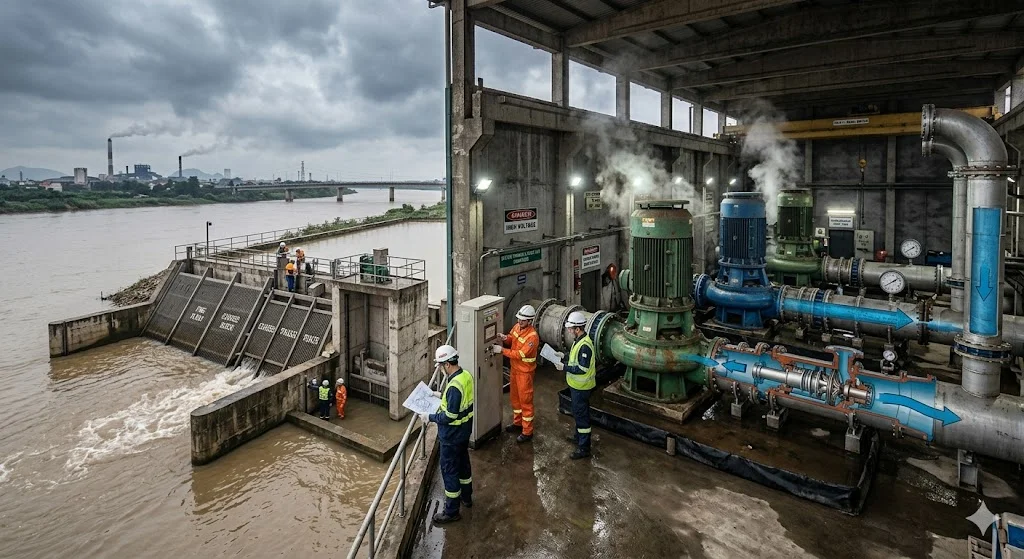

Lưu ý khi vận hành:

• Vệ sinh rác định kỳ: Tránh tình trạng rác bám làm nghẹt đầu hút, gây cháy bơm.

• Theo dõi dòng điện và áp suất: Sử dụng hệ thống cảm biến để phát hiện sớm các dấu hiệu quá tải.

• Bảo trì vòng bi và phớt cơ khí: Định kỳ kiểm tra độ rung và rò rỉ của máy bơm mỗi 3-6 tháng.

FAQ – Giải đáp thắc mắc về trạm bơm nước thô

1. Trạm bơm nước thô là gì?

Là hệ thống hạ tầng dùng để lấy nước từ sông, hồ hoặc nguồn nước ngầm tự nhiên để vận chuyển về nhà máy xử lý nước sạch.

2. Tại sao Raw Water Pumping Station lại quan trọng nhất?

Vì đây là nguồn cấp duy nhất cho toàn bộ hệ thống xử lý phía sau. Nếu trạm bơm ngừng hoạt động, toàn bộ nhà máy sẽ không có nước để xử lý và cung cấp cho người dân.

3. Có bắt buộc phải có máy bơm dự phòng không?

Có. Theo tiêu chuẩn kỹ thuật cấp thoát nước, Raw Water Pumping Station bắt buộc phải có ít nhất một máy bơm dự phòng để đảm bảo tính liên tục của dịch vụ.

4. Mùa lũ có ảnh hưởng gì đến trạm bơm không?

Có, mùa lũ thường mang theo nhiều rác và phù sa gây mài mòn máy bơm. Hệ thống chắn rác cần được kiểm tra với tần suất cao hơn trong thời gian này.

5. Yếu tố nào ảnh hưởng nhiều nhất đến chi phí vận hành trạm bơm?

Chính là điện năng tiêu thụ. Lựa chọn máy bơm có hiệu suất năng lượng cao và thiết kế đường ống tối ưu thủy lực sẽ giúp giảm đáng kể chi phí này.

Kết luận: Đầu tư đúng mức cho hạ tầng nước sạch

Tóm lại, trạm bơm nước thô là thành phần không thể tách rời trong chuỗi giá trị của hệ thống cấp nước sạch hiện đại. Một trạm bơm được đầu tư bài bản, thiết kế đúng kỹ thuật không chỉ đảm bảo an ninh nguồn nước mà còn giúp doanh nghiệp tiết kiệm tối đa chi phí vận hành và bảo trì trong dài hạn.

Đừng để những sai lầm trong tính toán lưu lượng và cột áp làm ảnh hưởng đến hiệu quả sản xuất kinh doanh của bạn. Việc lựa chọn thiết bị chất lượng và đơn vị thiết kế uy tín chính là chìa khóa để xây dựng một nền tảng hạ tầng bền vững.
