Máy Bơm Cánh Gạt: Giải Pháp Thủy Lực Tối Ưu Cho Hệ Thống Công Nghiệp

Bạn đã bao giờ đối mặt với tình huống máy ép thủy lực trong nhà xưởng vận hành không ổn định, hệ thống đường ống rung giật dữ dội hay áp suất không đạt chuẩn, gây ảnh hưởng nghiêm trọng đến tiến độ sản xuất? Đây là những vấn đề nan giải mà bất kỳ kỹ thuật viên nào cũng từng gặp phải. Trong nhiều hệ thống công nghiệp hiện đại, máy bơm cánh gạt đã trở thành giải pháp ưu tiên hàng đầu, được các kỹ sư tin tưởng nhờ khả năng vận hành êm ái, lưu lượng đầu ra ổn định và hiệu suất làm việc ấn tượng. Vậy thực chất máy bơm nước cánh gạt là gì? Cơ chế hoạt động của thiết bị này ra sao và liệu nó có phải là lựa chọn phù hợp nhất cho hệ thống của bạn? Bài viết này sẽ phân tích chuyên sâu giúp bạn có cái nhìn toàn diện để đưa ra quyết định đầu tư đúng đắn.

Vì sao máy bơm cánh gạt được sử dụng rộng rãi trong hệ thống thủy lực?

Trong các hệ thống thủy lực công nghiệp, sự ổn định của dòng chảy là yếu tố sống còn quyết định chất lượng thành phẩm. Khác với các dòng bơm khác, máy bơm nước cánh gạt ghi điểm nhờ đặc tính vận hành cực kỳ êm ái, giảm thiểu tối đa hiện tượng rung lắc – nguyên nhân hàng đầu gây hỏng hóc đường ống và khớp nối.

Nhờ cấu tạo thông minh, thiết bị này tạo ra lưu lượng dầu liên tục, giúp áp suất hệ thống được duy trì đều đặn. Đối với những nhà máy ưu tiên sự bền bỉ và hiệu suất cao trong phân khúc áp suất trung bình, máy bơm nước cánh gạt không chỉ là một thiết bị cấp dầu, mà là trái tim giúp hệ thống vận hành trơn tru, tiết kiệm chi phí bảo trì dài hạn.

Máy bơm nước cánh gạt là gì?

Máy bơm cánh gạt là một loại bơm thể tích (positive displacement pump) sử dụng các cánh gạt chuyển động trong một rotor để hút và đẩy chất lỏng thông qua sự thay đổi thể tích của buồng bơm. Đây là dòng bơm chủ lực trong các ứng dụng sử dụng dầu thủy lực, đóng vai trò tạo ra dòng chảy liên tục và áp suất cần thiết để vận hành các thiết bị truyền động.

Cấu tạo cơ bản của một bộ bơm bao gồm:

• Rotor: Bộ phận quay trung tâm.

• Stato (vòng cam): Định hình quỹ đạo cho cánh gạt.

• Cánh gạt: Các tấm kim loại trượt linh hoạt.

• Trục bơm: Truyền động từ motor.

• Vỏ bơm: Bao bọc và chịu áp suất.

Việc hiểu rõ khái niệm này là bước đầu tiên để bạn tối ưu hóa hệ thống, giúp nâng cao hiệu suất làm việc của toàn bộ dây chuyền sản xuất.

Nguyên lý hoạt động của máy bơm nước cánh gạt

Nguyên lý hoạt động của máy bơm nước cánh gạt dựa trên sự thay đổi thể tích tuần hoàn giữa các khoang tạo bởi rotor và stato:

1. Giai đoạn hút: Khi rotor quay, lực ly tâm (hoặc lò xo đẩy) khiến cánh gạt văng ra, tì sát vào bề mặt trong của vòng cam. Thể tích các khoang giữa các cánh gạt tăng dần, tạo ra áp suất âm, hút dầu từ bể chứa vào buồng bơm qua cửa hút.

2. Giai đoạn nén: Khi rotor tiếp tục quay, các cánh gạt trượt dọc theo bề mặt stato. Tại vùng có biên dạng hẹp, thể tích khoang chứa bắt đầu thu hẹp lại.

3. Giai đoạn đẩy: Khi thể tích buồng bơm giảm đến mức tối thiểu, dầu bị ép với áp suất cao và được đẩy ra ngoài qua cửa xả để đi vào hệ thống thủy lực.

Bản chất của quá trình này là sự chuyển hóa từ năng lượng quay thành năng lượng áp suất. Chính việc chia nhỏ quá trình hút và đẩy thành nhiều khoang chứa liên tiếp giúp máy bơm nước cánh gạt tạo ra dòng chảy rất mượt mà so với bơm piston.

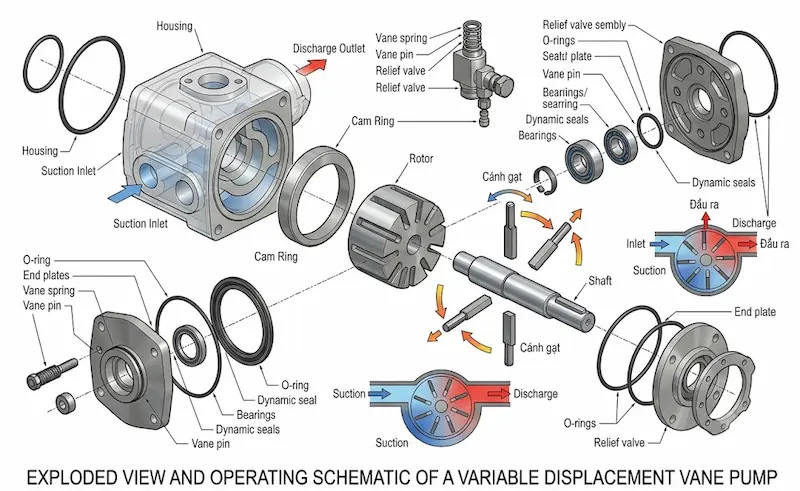

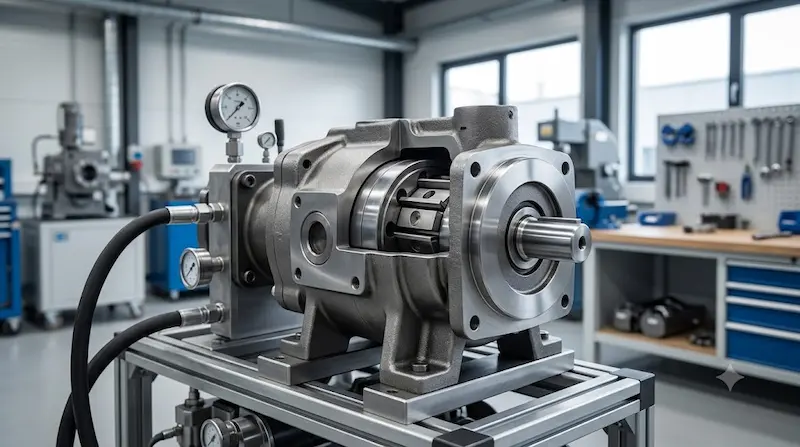

Cấu tạo chi tiết của máy bơm cánh gạt

Để đảm bảo khả năng chịu áp và vận hành êm, mỗi bộ phận của máy bơm nước cánh gạt đều được gia công với độ chính xác cực cao:

• Rotor: Được gắn chặt trên trục dẫn động, các rãnh trên rotor là nơi cánh gạt tịnh tiến.

• Cánh gạt: Đây là bộ phận chịu ma sát trực tiếp. Độ chính xác của cánh gạt quyết định đến khả năng làm kín, giúp hạn chế rò rỉ nội bộ.

• Vòng cam (Cam Ring): Là bộ phận định hình quỹ đạo chuyển động của cánh gạt. Khoảng cách lệch tâm giữa vòng cam và rotor quyết định lưu lượng tối đa của bơm.

• Trục dẫn động và nắp bơm: Đảm bảo truyền lực ổn định và kín khít áp suất, ngăn ngừa rò rỉ dầu ra môi trường bên ngoài.

Chính sự phối hợp nhịp nhàng giữa các chi tiết này giúp thiết bị duy trì áp suất ổn định, giảm thiểu hiện tượng mài mòn và kéo dài tuổi thọ cho hệ thống.

Các loại máy bơm cánh gạt phổ biến hiện nay

Việc lựa chọn đúng chủng loại máy bơm nước cánh gạt sẽ ảnh hưởng trực tiếp đến năng suất của hệ thống:

• Máy bơm nước cánh gạt đơn: Có kết cấu đơn giản, giá thành cạnh tranh, phù hợp với các hệ thống thủy lực công suất vừa.

• Máy bơm nước cánh gạt kép: Được thiết kế với hai buồng bơm, cho lưu lượng lớn hơn hẳn, thường dùng cho máy ép hoặc thiết bị công nghiệp nặng.

• Máy bơm nước cánh gạt lưu lượng cố định: Ưu điểm là sự đơn giản, dễ vận hành và chi phí đầu tư ban đầu thấp.

• Máy bơm nước cánh gạt lưu lượng biến thiên: Đây là công nghệ hiện đại, cho phép điều chỉnh lưu lượng theo nhu cầu thực tế của tải, từ đó tiết kiệm điện năng đáng kể.

Thông số kỹ thuật cần quan tâm khi lựa chọn

Khi chọn mua máy bơm nước cánh gạt, bạn cần chú ý các thông số quan trọng sau:

• Lưu lượng (L/min): Quyết định tốc độ làm việc của xy lanh thủy lực.

• Áp suất làm việc (Bar/MPa): Phải lớn hơn áp suất cực đại của hệ thống.

• Tốc độ quay (RPM): Cần đảm bảo khớp với motor kéo.

• Độ ồn và hiệu suất thể tích: Đặc biệt quan trọng đối với các môi trường làm việc trong nhà xưởng yêu cầu độ ồn thấp như xưởng CNC.

Ví dụ: Đối với máy ép phun, bạn nên ưu tiên loại bơm có lưu lượng biến thiên để tối ưu năng lượng khi máy ở trạng thái chờ.

So sánh máy bơm cánh gạt với các loại bơm thủy lực khác

• So với bơm bánh răng: Máy bơm nước cánh gạt vận hành êm hơn nhiều, độ rung thấp hơn và khả năng duy trì áp suất ổn định hơn, dù chi phí đầu tư có thể nhỉnh hơn một chút.

• So với bơm piston: Mặc dù bơm piston chịu được áp suất cao hơn, nhưng máy bơm nước cánh gạt lại thắng thế về độ bền trong dải áp suất trung bình và chi phí bảo dưỡng thấp.

Nếu hệ thống của bạn không yêu cầu áp suất quá cực đoan (thường dưới 200 bar), máy bơm nước cánh gạt chính là giải pháp kinh tế và hiệu quả nhất.

Ưu điểm và hạn chế của máy bơm nước cánh gạt

Ưu điểm:

• Dòng chảy ổn định, ít xung áp.

• Độ ồn thấp, vận hành êm ái.

• Hiệu suất thể tích cao, bền bỉ.

Hạn chế:

• Nhạy cảm với tạp chất: Do khe hở nhỏ, nếu dầu không sạch, cánh gạt sẽ bị kẹt hoặc mòn nhanh.

• Giới hạn áp suất: Không phù hợp cho các hệ thống đòi hỏi áp suất siêu cao.

Việc tuân thủ quy trình lọc dầu là cách tốt nhất để khắc phục những nhược điểm này.

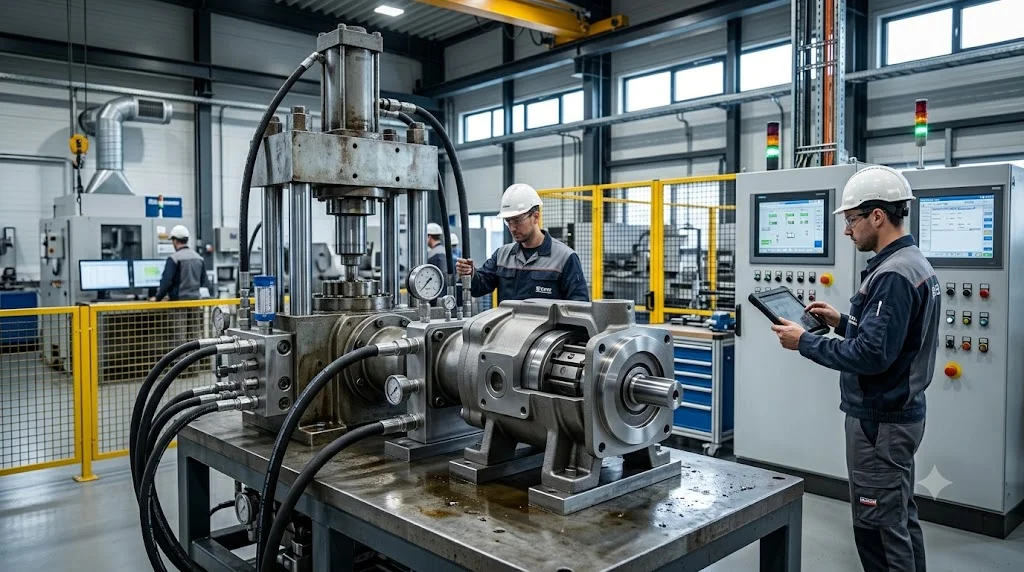

Ứng dụng thực tế

Máy bơm cánh gạt hiện diện trong hầu hết các lĩnh vực công nghiệp:

• Máy ép, máy dập: Cung cấp lực nén ổn định cho quá trình gia công.

• Máy CNC: Hệ thống thủy lực êm ái giúp chi tiết gia công đạt độ chính xác cao.

• Ngành nhựa (Máy ép phun): Tận dụng lưu lượng biến thiên để tiết kiệm điện năng.

• Hệ thống trợ lực lái ô tô: Một ứng dụng phổ biến khác nhờ tính nhỏ gọn và ổn định.

Những sai lầm thường gặp khi sử dụng

• Sử dụng sai loại dầu: Dầu quá loãng hoặc quá đặc làm giảm hiệu suất và hỏng bơm.

• Dầu nhiễm bẩn: Đây là nguyên nhân hàng đầu gây xước bề mặt vòng cam.

• Lắp sai chiều quay: Gây hỏng hóc tức thì cho cánh gạt.

• Chạy khô: Thiếu dầu bôi trơn sẽ làm cháy bơm chỉ trong vài giây.

Checklist lựa chọn máy bơm nước cánh gạt phù hợp

1. Xác định lưu lượng yêu cầu (L/min).

2. Xác định áp suất làm việc tối đa (Bar).

3. Đánh giá môi trường làm việc (độ ồn cho phép).

4. Chọn loại bơm (cố định hay biến thiên).

5. Chọn thương hiệu uy tín (đảm bảo linh kiện thay thế).

6. Kiểm tra khả năng bảo trì và hỗ trợ kỹ thuật.

Lưu ý giúp máy bền hơn: Kiểm tra chất lượng dầu định kỳ, thay thế lõi lọc dầu đúng thời hạn và đặc biệt là không vận hành quá tải so với thông số của nhà sản xuất.

FAQ: Câu hỏi thường gặp

Máy bơm cánh gạt dùng cho chất lỏng nào?

 Thiết bị này được tối ưu cho dầu thủy lực và các chất lỏng có độ nhớt phù hợp.

Máy bơm nước cánh gạt có chịu áp suất cao không?

 Có, nhưng thường nằm trong dải áp suất trung bình; không phù hợp cho các hệ thống áp cực cao như bơm piston.

Máy bơm nước cánh gạt và bơm bánh răng loại nào tốt hơn?

 Tùy vào yêu cầu cụ thể; nếu cần êm và ổn định, máy bơm nước cánh gạt là lựa chọn vượt trội.

Bao lâu cần bảo dưỡng máy bơm nước cánh gạt?

 Nên kiểm tra định kỳ 3–6 tháng tùy vào cường độ vận hành.

Nguyên nhân máy bị giảm áp suất là gì?

 Thường do cánh gạt bị mòn, dầu bẩn làm kẹt cánh hoặc rò rỉ tại vòng cam.

Kết luận

Máy bơm cánh gạt là giải pháp thủy lực toàn diện, mang lại sự cân bằng hoàn hảo giữa hiệu suất, độ bền và chi phí vận hành. Với khả năng vận hành êm ái và lưu lượng ổn định, đây là lựa chọn hàng đầu cho các nhà máy hiện đại muốn tối ưu hóa dây chuyền sản xuất.
