PVC Blind Flange: Giải Pháp Bịt Kín Đầu Ống Chuyên Dụng Cho Hệ Thống Áp Lực

Trong quá trình thi công và vận hành hệ thống đường ống PVC, các kỹ sư thường xuyên đối mặt với yêu cầu phải bịt kín đầu ống hoặc tạm dừng một nhánh chảy để bảo trì. Thực tế, nhiều người vẫn có thói quen sử dụng nắp bịt (end cap) dán keo thông thường cho mọi tình huống. Tuy nhiên, khi hệ thống vận hành dưới áp lực lớn hoặc cần tháo lắp định kỳ, nắp bịt nhựa dán keo thường bộc lộ yếu điểm: dễ bị "thổi bay" do áp suất hoặc gây rò rỉ tại mối nối.

Đây chính là lúc pvc blind flange (mặt bích mù PVC) phát huy vai trò là giải pháp kỹ thuật tối ưu. Không chỉ mang lại sự chắc chắn tuyệt đối, sản phẩm này còn cho phép mở rộng hệ thống trong tương lai một cách linh hoạt. Tuy nhiên, giữa "ma trận" tiêu chuẩn từ JIS, ANSI đến DIN, làm sao để bạn chọn đúng loại mặt bích mù phù hợp với dự án của mình mà vẫn đảm bảo tính kinh tế? Bài viết này sẽ phân tích chi tiết mọi khía cạnh kỹ thuật của mặt bích mù nhựa PVC dưới góc nhìn chuyên gia.

Kiến thức nền tảng về mặt bích mù PVC

Mặt bích mù PVC là gì? Định nghĩa và chức năng cốt lõi

PVC blind flange (hay còn gọi là mặt bích mù nhựa PVC) là một loại phụ kiện đường ống có hình dạng một đĩa tròn đặc, không có lỗ thông ở giữa. Điểm đặc trưng của nó là hệ thống các lỗ bulong xung quanh vành đĩa, tương ứng với các tiêu chuẩn mặt bích kết nối thông thường.

Chức năng chính của mặt bích mù là:

• Ngăn dòng chảy: Được lắp đặt tại điểm cuối của đường ống để chặn hoàn toàn lưu chất.

• Kết thúc đường ống: Tạo ra một điểm dừng kỹ thuật chắc chắn, có khả năng chịu áp lực cao hơn nhiều so với nắp chụp dán keo.

• Tính linh động: Cho phép người vận hành dễ dàng tháo rời để kiểm tra bên trong ống hoặc đấu nối thêm các đoạn ống mới mà không cần cắt bỏ phụ kiện.

Nguyên lý hoạt động và sự khác biệt với End Cap

Nguyên lý của mặt bích mù PVC dựa trên lực ép cơ học. Khi mặt bích mù được áp vào mặt bích có lỗ (flange adaptor) ở đầu ống, các bulong sẽ được siết chặt để tạo ra lực nén cực lớn lên gioăng (gasket) nằm ở giữa. Lớp gioăng này biến dạng nhẹ, lấp đầy các khe hở li ti, từ đó tạo ra một vách ngăn kín khít tuyệt đối, ngăn chặn mọi sự rò rỉ dù áp lực lưu chất bên trong có lớn đến mức nào.

So với End Cap (nắp chụp):

• End Cap: Phụ thuộc vào độ bám dính của keo dán. Phù hợp cho ống nhỏ, áp suất thấp và lắp đặt vĩnh viễn.

• Blind Flange: Phụ thuộc vào sức bền vật liệu và lực siết bulong. Chịu được áp suất lớn, rung động mạnh và rất cơ động trong tháo lắp.

Phân tích chuyên sâu kỹ thuật

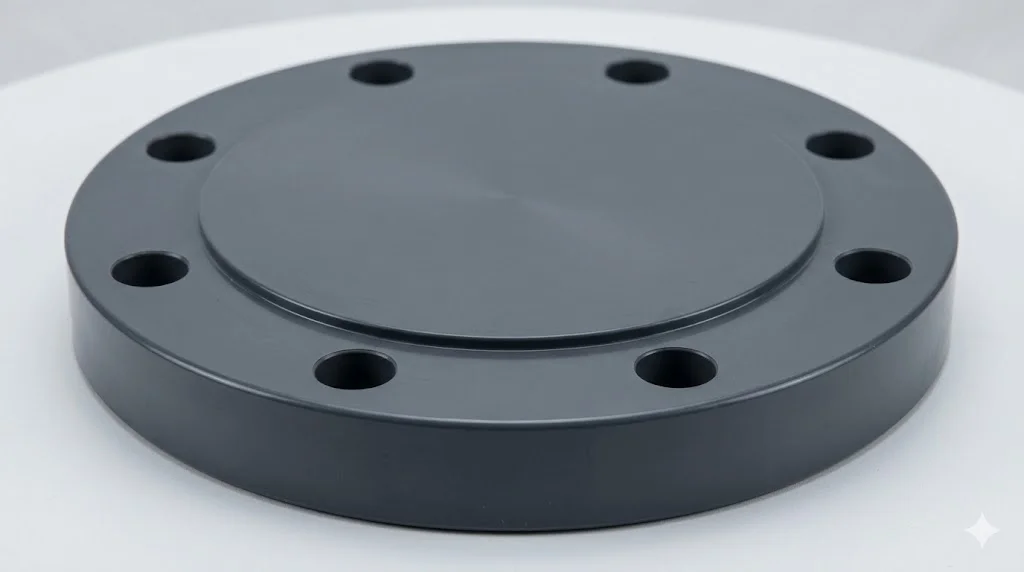

Phân loại PVC blind flange phổ biến trên thị trường

Việc lựa chọn mặt bích mù PVC không chỉ dựa vào kích thước mà quan trọng nhất là phải khớp với tiêu chuẩn kết nối của hệ thống hiện tại. Nếu chọn sai tiêu chuẩn, các lỗ bulong sẽ không trùng khớp, dẫn đến việc không thể lắp đặt.

1. Theo tiêu chuẩn kỹ thuật:

   • JIS (Nhật Bản): Phổ biến nhất tại Việt Nam (thường là JIS 10K).

   • ANSI (Mỹ): Dùng cho các hệ thống yêu cầu tiêu chuẩn Class 150.

   • DIN (Đức/Châu Âu): Thường thấy trong các hệ thống xử lý nước thải công nghệ Âu Châu.

2. Theo áp lực làm việc:

   • PN10: Phù hợp cho hệ thống cấp nước dân dụng, tưới tiêu.

   • PN16: Dùng cho các trạm bơm, hệ thống xử lý nước thải công nghiệp.

3. Theo kích thước: Trải dài từ các size nhỏ DN15 (1/2") đến các kích cỡ khổng lồ DN300, DN400 phục vụ các đường ống chính.

Các thông số kỹ thuật "sống còn" khi mua hàng

Để đảm bảo mua đúng loại mặt bích mù PVC, bạn cần cung cấp cho nhà cung cấp bảng thông số chi tiết bao gồm:

• DN (Diameter Nominal): Đường kính danh nghĩa của ống (ví dụ DN100 tương đương ống phi 114mm).

• PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bulong. Đây là thông số quyết định việc hai mặt bích có lắp vừa nhau hay không.

• Số lỗ bulong: Tùy theo tiêu chuẩn và size ống, số lỗ có thể là 4, 8, 12 hoặc nhiều hơn.

• Độ dày (Thickness): Mặt bích mù phải có độ dày đủ lớn để không bị cong vênh khi chịu áp lực ép từ tâm ống.

So sánh PVC blind flange với dòng inox và thép

Tại sao bạn nên chọn nhựa PVC thay vì kim loại? Hãy cùng làm phép so sánh:

Kết luận: Nếu hệ thống của bạn dẫn nước sạch, nước thải hoặc hóa chất nhẹ ở nhiệt độ thường, mặt bích mù PVC là lựa chọn kinh tế và hiệu quả nhất. Inox hay thép chỉ thực sự cần thiết khi nhiệt độ vượt quá ngưỡng chịu đựng của nhựa.

Ứng dụng thực tế và sai lầm thường gặp

Khi nào dự án của bạn cần dùng mặt bích mù PVC?

Ứng dụng của mặt bích mù PVC cực kỳ đa dạng trong các ngành công nghiệp nước:

• Hệ thống cấp thoát nước tòa nhà: Dùng để bịt các đầu ống chờ sẵn cho việc mở rộng tầng hoặc căn hộ sau này.

• Nhà máy xử lý nước thải: Bịt các đầu ống dẫn bùn, hóa chất để định kỳ tháo ra vệ sinh.

• Nuôi trồng thủy sản: Hệ thống ống nhựa uPVC trong nuôi tôm công nghệ cao thường xuyên dùng blind flange để ngắt dòng chảy giữa các ao.

• Kiểm tra áp lực (Hydrotest): Dùng để chặn đầu ống tạm thời khi thực hiện thử áp toàn hệ thống trước khi nghiệm thu.

Sai lầm "chết người" khi lắp đặt mặt bích mù nhựa

Dưới đây là những lỗi phổ biến khiến hệ thống gặp sự cố:

• Lệch tiêu chuẩn: Phổ biến nhất là lắp mặt bích tiêu chuẩn JIS 10K vào hệ thống đang dùng tiêu chuẩn ANSI. Kết quả là chỉ xỏ được 1-2 bulong, các lỗ còn lại bị lệch hoàn toàn.

• Bỏ qua gioăng làm kín: Nhiều người cho rằng mặt bích nhựa phẳng thì không cần gioăng. Thực tế, không có gioăng thì rò rỉ là điều chắc chắn.

• Siết bulong không đều tay: Việc siết quá chặt một bên trước khi siết các bên còn lại sẽ làm mặt bích bị vênh, gây nứt vỡ mặt bích nhựa vốn có tính giòn hơn thép.

• Sử dụng cho nước nóng: PVC bắt đầu mềm đi ở nhiệt độ trên 60°C. Sử dụng cho hơi nước hoặc nước nóng sẽ làm mặt bích biến dạng và văng ra khỏi hệ thống.

Checklist chọn PVC Blind Flange đúng chuẩn

Để tránh lãng phí thời gian và tiền bạc, hãy luôn mang theo checklist này khi làm việc với nhà cung cấp:

1. Xác định chính xác DN và Tiêu chuẩn : (Ví dụ: DN150 tiêu chuẩn JIS 10K).

2. Lựa chọn vật liệu nhựa: Ưu tiên uPVC (Unplasticized PVC) vì độ cứng và khả năng chịu hóa chất tốt hơn PVC thường.

3. Kiểm tra áp lực PN: Đảm bảo PN của mặt bích mù lớn hơn hoặc bằng áp lực làm việc thực tế của bơm.

4. Đồng bộ phụ kiện: Mua kèm gioăng cao su EPDM (chịu hóa chất/nước) và bộ bulong inox hoặc mạ kẽm đúng kích thước.

5. Kiểm tra ngoại quan: Bề mặt mặt bích phải phẳng, không có bọt khí (rỗ) và các lỗ bulong được khoan đồng tâm, sắc nét.

FAQ - Những câu hỏi thường gặp về mặt bích mù PVC

1. Mặt bích mù PVC có dùng cho hệ thống nước nóng được không?

Không nên. Với hệ thống nước nóng, bạn nên chuyển sang dùng vật liệu CPVC hoặc mặt bích inox để đảm bảo an toàn, vì PVC thông thường sẽ bị biến dạng ở nhiệt độ cao.

2. Blind flange và End cap cái nào chịu áp tốt hơn?

Blind flange chịu áp tốt hơn hẳn. End cap phụ thuộc vào bề mặt dán keo, trong khi Blind flange sử dụng kết cấu bulong cơ học bền vững.

3. Tại sao tôi cần dùng gioăng khi lắp mặt bích mù?

Mặt bích nhựa dù phẳng đến đâu vẫn có những kẽ hở siêu nhỏ. Gioăng cao su có tính đàn hồi sẽ lấp đầy các kẽ hở này dưới áp lực siết của bulong, đảm bảo hệ thống kín 100%.

4. Có thể dùng bulong nhựa cho mặt bích mù PVC không?

Có thể dùng cho các hệ thống hóa chất cực kỳ ăn mòn và áp lực thấp. Tuy nhiên, bulong thép mạ kẽm hoặc inox vẫn được ưu tiên hơn vì khả năng chịu lực siết tốt hơn.

Kết luận

Việc sử dụng mặt bích mù PVC không chỉ là một giải pháp bịt ống đơn thuần, mà là sự lựa chọn thông minh để đảm bảo an toàn kỹ thuật và tính linh hoạt cho toàn hệ thống đường ống. Bằng cách chọn đúng tiêu chuẩn và tuân thủ quy trình lắp đặt, bạn sẽ tiết kiệm được rất nhiều chi phí bảo trì và thay thế trong tương lai.

Đừng để hệ thống của bạn gặp rủi ro chỉ vì một lựa chọn sai lầm ở điểm kết thúc. Hãy đầu tư vào chất lượng ngay từ đầu!
