Flexible DN50: Giải Pháp Chống Rung Và Giãn Nở Tối Ưu Cho Đường Ống

Trong vận hành hệ thống đường ống công nghiệp và dân dụng, các kỹ sư thường phải đối mặt với hai "kẻ thù" thầm lặng: sự rung động từ máy bơm và hiện tượng giãn nở nhiệt của vật liệu. Nếu không có phương án triệt tiêu các lực tác động này, hệ thống rất dễ gặp phải tình trạng nứt gãy ống, rò rỉ lưu chất, thậm chí là làm hư hỏng hoàn toàn các thiết bị đắt tiền như máy bơm hay van.

Để giải quyết triệt để vấn đề này, flexible DN50 đã trở thành một thành phần không thể thiếu. Đây là loại khớp nối mềm có kích thước tiêu chuẩn, được thiết kế để "hứng chịu" mọi biến động vật lý thay cho đường ống cứng. Tuy nhiên, việc hiểu sai về thông số kỹ thuật hoặc lựa chọn sai vật liệu có thể khiến giải pháp này phản tác dụng. Bài viết dưới đây sẽ phân tích sâu về khớp nối mềm dn50, từ cấu tạo, nguyên lý đến cách ứng dụng sao cho đạt hiệu quả cao nhất.

Flexible DN50 là gì? Định nghĩa và chức năng cốt lõi

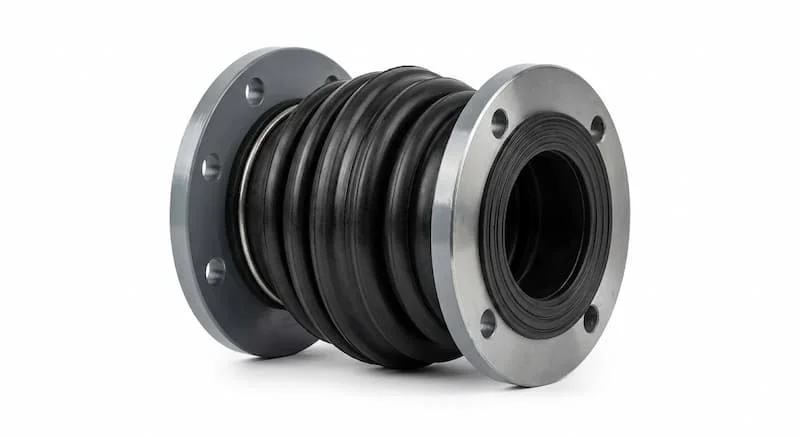

Flexible DN50 (khớp nối mềm DN50) là một thiết bị nối ghép trên đường ống có đường kính danh nghĩa là 50mm (tương đương với ống phi 60mm). Khác với các đoạn ống cứng cố định, thiết bị này có khả năng co giãn và đàn hồi linh hoạt nhờ vào cấu trúc vật liệu đặc biệt.

Các chức năng chính của khớp nối mềm dn50 bao gồm:

• Giảm chấn và chống rung: Triệt tiêu các rung động cơ học truyền từ máy bơm, máy nén khí sang hệ thống ống dẫn, giúp giảm tiếng ồn và tránh lỏng mối nối.

• Hấp thụ giãn nở nhiệt: Khi nhiệt độ lưu chất thay đổi, đường ống sẽ co hoặc giãn. Khớp nối mềm sẽ co ngắn hoặc kéo dài để bù đắp khoảng cách này, ngăn chặn tình trạng cong vênh ống.

• Bù sai lệch tâm: Hỗ trợ kết nối các đoạn ống bị lệch trục nhẹ trong quá trình lắp đặt thực tế mà không gây ứng suất lên đường ống.

Nhờ những đặc tính này, khớp nối mềm dn50 được coi là "lá chắn" bảo vệ sự toàn vẹn của toàn bộ mạng lưới đường ống dưới các tác động ngoại lực và nội lực.

Nguyên lý hoạt động của flexible DN50

Nguyên lý hoạt động của khớp nối mềm dn50 dựa trên khả năng chuyển hóa và hấp thụ lực. Thay vì truyền trực tiếp năng lượng rung động dọc theo chiều dài ống cứng, khớp nối mềm sẽ sử dụng phần thân đàn hồi để triệt tiêu năng lượng đó ngay tại điểm tiếp giáp.

• Cơ chế đàn hồi: Khi hệ thống vận hành, các chuyển động rung lắc (axial, lateral, hoặc angular) sẽ tác động lên khớp nối. Do được làm từ các vật liệu có mô-đun đàn hồi thấp nhưng độ bền kéo cao, khớp nối sẽ biến dạng nhẹ để hấp thụ lực rồi trở về trạng thái ban đầu.

• Cấu tạo đa lớp: Thường bao gồm phần thân (cao su hoặc inox ống bọc lưới) và hai đầu kết nối. Phần thân đóng vai trò như một chiếc lò xo giảm chấn, trong khi các lớp gia cường (như lớp vải mành trong cao su hoặc lưới inox bện) giúp thiết bị chịu được áp suất làm việc cao mà không bị biến dạng quá mức.

Nguyên lý "mềm dẻo để bảo vệ sự cứng cáp" chính là chìa khóa giúp các hệ thống cơ điện (ME) vận hành êm ái và bền bỉ hơn.

Phân loại khớp nối mềm dn50: Nên dùng loại nào?

Tùy vào môi trường lưu chất và điều kiện vận hành, khớp nối mềm dn50 được chia thành 3 loại chính với các đặc tính riêng biệt:

1. Flexible cao su (Rubber Expansion Joint)

Loại này có thân làm bằng cao su (EPDM, NBR) gia cường vải mành.

• Ưu điểm: Khả năng giảm tiếng ồn tốt nhất, giá thành rẻ, chịu được hóa chất nhẹ.

• Nhược điểm: Chịu nhiệt độ hạn chế (thường dưới 100°C) và dễ bị lão hóa theo thời gian nếu lắp đặt ngoài trời.

2. Flexible inox (Metal Hose)

Thân van là ống inox dạng sóng (bellow) được bọc thêm lớp lưới inox 304 hoặc 316 bên ngoài.

• Ưu điểm: Chịu được nhiệt độ cực cao (lên đến 400°C) và áp suất lớn. Độ bền cơ học cao, chống ăn mòn tuyệt vời.

• Nhược điểm: Khả năng giảm ồn không tốt bằng cao su và giá thành cao hơn.

3. Flexible Bellow (Ống giãn nở kim loại)

Thường không có lớp lưới bọc, tập trung chủ yếu vào khả năng co giãn dọc trục (axial). Loại này thường dùng cho các đường ống hơi nóng hoặc ống xả động cơ cần độ dịch chuyển lớn.

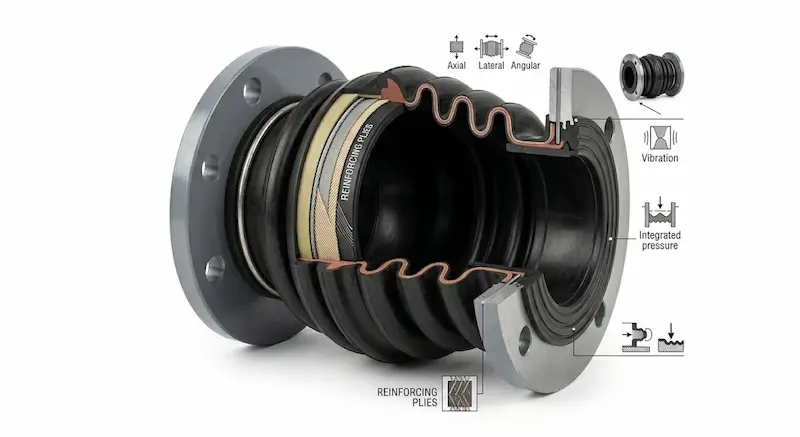

Thông số kỹ thuật quan trọng của flexible DN50

Việc lựa chọn khớp nối mềm dn50 không chỉ dừng lại ở kích thước. Một sai sót nhỏ trong thông số có thể dẫn đến sự cố nổ khớp nối hoặc mất hoàn toàn tác dụng chống rung.

• Áp suất làm việc (Working Pressure - PN): Thường là PN10, PN16 hoặc PN25. Bạn phải chọn khớp nối có áp suất định mức lớn hơn áp suất tối đa của hệ thống.

• Nhiệt độ: Flexible cao su dùng cho nước lạnh/nước nóng nhẹ; Flexible inox dùng cho hơi bão hòa, dầu nóng hoặc khí thải nhiệt độ cao.

• Vật liệu đầu nối: Có thể là thép mạ kẽm hoặc inox. Nếu môi trường có độ ẩm cao hoặc gần biển, inox là lựa chọn bắt buộc.

• Kiểu kết nối: DN50 thường sử dụng kết nối ren (đối với inox) hoặc mặt bích (đối với cả cao su và inox) theo các tiêu chuẩn như JIS 10K, ANSI, BS.

• Độ dịch chuyển cho phép: Cần kiểm tra biên độ co giãn dọc trục và độ lệch tâm mà khớp nối có thể chịu đựng được.

So sánh các loại flexible DN50 giúp người mua chọn đúng

Để tối ưu hóa chi phí và hiệu quả, khách hàng cần so sánh kỹ các đặc tính sau:

Lưu ý: Đối với hệ thống máy bơm nước nhà cao tầng, khớp nối mềm dn50 bằng cao su thường là lựa chọn tối ưu về chi phí và khả năng triệt tiêu tiếng ồn lan truyền trong đường ống. Tuy nhiên, nếu là hệ thống phòng cháy chữa cháy hoặc dầu nóng, inox mới đảm bảo an toàn cháy nổ.

Tại sao mọi hệ thống đường ống đều cần dùng khớp nối mềm dn50?

Nhiều đơn vị thi công vì muốn cắt giảm chi phí ban đầu nên đã bỏ qua thiết bị này. Đây là một sai lầm nghiêm trọng dẫn đến những hậu quả sau:

1. Bảo vệ thiết bị đắt tiền: Máy bơm khi khởi động tạo ra lực quán tính rất lớn. Nếu không có khớp nối mềm dn50 hấp thụ, lực này sẽ dội ngược lại làm hỏng phớt cơ khí và vòng bi của bơm.

2. Tăng tuổi thọ hệ thống: Giảm thiểu sự mỏi vật liệu tại các mối hàn và mặt bích do rung động liên tục.

3. Giảm tiếng ồn vận hành: Đặc biệt quan trọng đối với hệ thống HVAC trong tòa nhà, văn phòng, nơi tiếng ù từ đường ống có thể gây khó chịu cực độ.

4. Dễ dàng bảo trì: Khớp nối mềm giúp việc tháo lắp thiết bị để sửa chữa trở nên dễ dàng hơn nhờ khả năng co giãn, tạo khoảng trống thao tác.

Ứng dụng thực tế của flexible DN50

Với kích thước DN50 (phi 60), sản phẩm này cực kỳ linh hoạt và xuất hiện trong nhiều lĩnh vực:

• Hệ thống HVAC: Nối giữa các dàn lạnh Chiller, AHU với đường ống nước lạnh để chống rung.

• Trạm bơm nước: Lắp đặt tại đầu hút và đầu đẩy của máy bơm để bảo vệ bơm.

• Nhà máy công nghiệp: Dùng trong các đường ống dẫn khí nén, hóa chất nhẹ hoặc hệ thống làm mát máy móc.

• Hệ thống xử lý nước thải: Chống lại sự sụt lún địa chất làm lệch đường ống.

Khi nào bạn bắt buộc phải dùng? Đó là khi chiều dài đường ống thẳng vượt quá 15-20m (cần bù giãn nở nhiệt) hoặc khi bất kỳ thiết bị nào có động cơ quay được kết nối vào đường ống.

Sai lầm thường gặp và cách phòng tránh

1. Chọn sai vật liệu: Dùng khớp nối cao su thông thường cho dầu hoặc hóa chất làm cao su bị trương nở và bở mục.

2. Lắp đặt sai vị trí: Lắp quá xa nguồn rung động làm giảm hiệu quả triệt tiêu lực.

3. Không tính toán giãn nở: Lắp khớp nối nhưng không cố định các đầu ống (anchor point), khiến áp suất đẩy khớp nối giãn ra quá mức cho phép gây đứt gãy.

4. Sử dụng quá áp suất: Lắp khớp PN10 vào hệ thống PN16 dẫn đến nổ lớp cao su hoặc rách sóng inox.

Checklist lựa chọn khớp nối mềm dn50 phù hợp

Trước khi đặt mua, hãy kiểm tra danh sách sau để đảm bảo kỹ thuật:

• Môi trường: Nước, khí, dầu hay hóa chất?

• Áp suất: Áp suất làm việc thực tế và áp suất đỉnh (Surge pressure).

• Nhiệt độ: Nhiệt độ thấp nhất và cao nhất lưu chất đạt tới.

• Kiểu kết nối: Mặt bích tiêu chuẩn gì? (JIS, ANSI, BS, DIN).

• Không gian lắp đặt: Khoảng cách giữa hai đầu ống là bao nhiêu để chọn chiều dài L phù hợp.

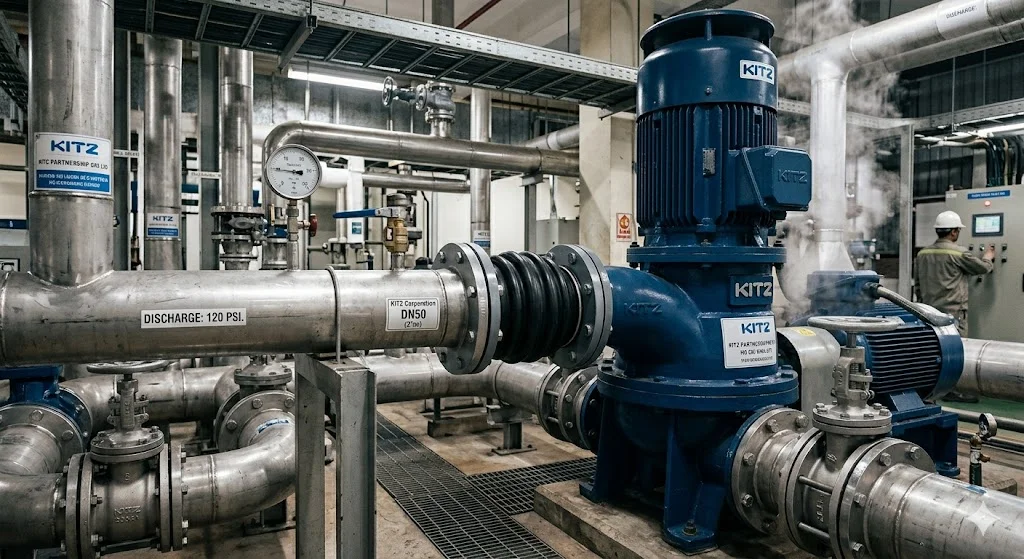

Lưu ý khi lắp đặt và bảo trì khớp nối mềm dn50

Việc lắp đặt đúng kỹ thuật quyết định 70% độ bền của sản phẩm:

• Không kéo căng: Khớp nối mềm không phải là thiết bị để kéo giãn nhằm lấp đầy khoảng trống thiếu hụt do cắt ống sai.

• Kiểm tra hướng lắp: Một số loại có hướng dòng chảy chỉ định.

• Bảo trì định kỳ: Kiểm tra các vết nứt chân chim trên thân cao su hoặc sự rỉ sét trên lưới inox mỗi 6 tháng. Thay thế ngay nếu thấy dấu hiệu rò rỉ hoặc biến dạng bất thường.

FAQ – Câu hỏi thường gặp về flexible DN50

Flexible DN50 là gì?

Là khớp nối mềm đường kính 50mm chuyên dùng để chống rung, giảm chấn và bù giãn nở nhiệt cho hệ thống đường ống.

DN50 tương đương bao nhiêu mm?

DN50 là đường kính danh nghĩa, tương đương với đường kính ngoài của ống là khoảng 60mm (phi 60).

Nên chọn loại cao su hay inox cho hệ thống PCCC?

Đối với PCCC, nên ưu tiên dùng khớp nối mềm dn50 inox hoặc loại cao su có chứng nhận chịu nhiệt/chống cháy cao để đảm bảo hệ thống vận hành tốt ngay cả khi xảy ra sự cố hỏa hoạn.

Tại sao khớp nối cao su của tôi nhanh bị nứt?

Có thể do tiếp xúc trực tiếp với ánh nắng mặt trời hoặc nhiệt độ lưu chất vượt quá ngưỡng cho phép của vật liệu cao su EPDM/NBR.

Kết luận

Flexible DN50 không chỉ là một phụ kiện lắp đặt đơn thuần mà là giải pháp bảo vệ sống còn cho sự bền vững của hệ thống cơ điện. Việc đầu tư đúng loại khớp nối mềm chất lượng ngay từ đầu sẽ giúp bạn tiết kiệm hàng trăm triệu đồng chi phí sửa chữa và thay thế thiết bị sau này.

Hãy nhớ rằng, mỗi môi trường vận hành sẽ yêu cầu một cấu hình vật liệu khác nhau. Do đó, việc tham khảo ý kiến từ các kỹ sư chuyên môn hoặc nhà cung cấp uy tín là bước đi thông minh để đảm bảo an toàn tuyệt đối cho công trình của bạn.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về flexible dn50!
