Valve 1000 WOG Là Gì? Giải Mã Tiêu Chuẩn Áp Suất Trong Công Nghiệp

Trong kỹ thuật đường ống, áp suất không chỉ là một thông số vận hành mà còn là yếu tố sống còn quyết định sự an toàn của toàn bộ hệ thống. Khi lựa chọn các dòng van công nghiệp, đặc biệt là các loại van bi (ball valve) hoặc van kim (needle valve), người dùng thường bắt gặp ký hiệu 1000 WOG được đúc nổi trên thân van. Tuy nhiên, một thực tế đáng lo ngại là không ít nhà quản lý kỹ thuật hoặc đơn vị thu mua vẫn chưa hiểu rõ ý nghĩa thực sự của ký hiệu này.

Việc hiểu sai hoặc coi nhẹ chỉ số valve 1000 WOG có thể dẫn đến những hậu quả thảm khốc. Nếu lắp đặt một chiếc van không đủ khả năng chịu tải vào hệ thống áp suất cao, nguy cơ nứt vỡ, rò rỉ hóa chất hoặc cháy nổ là hoàn toàn có thể xảy ra. Bài viết này sẽ phân tích chuyên sâu về tiêu chuẩn valve 1000 WOG, giúp bạn nắm vững kiến thức để đưa ra những quyết định đầu tư an toàn và hiệu quả nhất cho công trình của mình.

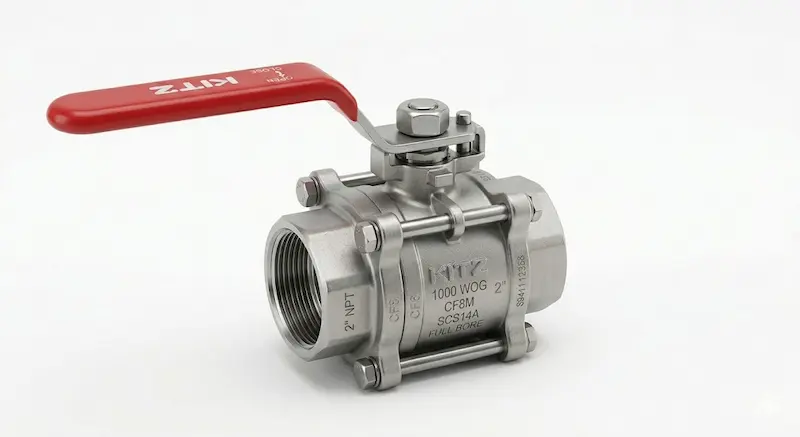

Valve 1000 WOG là gì? Định nghĩa và ý nghĩa kỹ thuật

Ký hiệu 1000 WOG là một tiêu chuẩn đánh giá áp suất định mức của van trong điều kiện nhiệt độ môi trường bình thường. Để hiểu rõ, chúng ta cần bóc tách các thành phần cấu thành nên thuật ngữ này:

• 1000: Đại diện cho con số áp suất tối đa là 1000 PSI (Pounds per Square Inch).

• WOG: Là viết tắt của 3 môi chất phổ biến nhất mà van có thể xử lý, bao gồm Water (Nước), Oil (Dầu), và Gas (Khí).

Nói cách khác, một chiếc valve 1000 WOG là loại van được thiết kế và kiểm định để chịu được áp suất vận hành tối đa lên tới 1000 PSI khi truyền dẫn các môi chất nước, dầu hoặc khí ở nhiệt độ phòng (thường là từ -20°F đến 100°F). Đây là một chỉ số kỹ thuật bắt buộc, giúp người vận hành xác định được giới hạn chịu tải an toàn của thiết bị trước khi đưa vào hệ thống thực tế.

Nguyên lý và bản chất vận hành của valve 1000 WOG

Bản chất của các dòng van đạt chuẩn 1000 WOG nằm ở khả năng duy trì độ kín khít và sự toàn vẹn cấu trúc dưới áp lực nén lớn. Khi áp suất trong đường ống tăng lên, các lực này sẽ tác động trực tiếp lên bi van, ghế van (seat) và các vòng đệm làm kín.

Cơ chế bảo vệ của van: Van được chế tạo với độ dày thành van (wall thickness) lớn hơn các dòng van thông thường để chống lại sự biến dạng cơ học. Cơ chế đóng/mở được tối ưu hóa sao cho dù ở áp suất cao, thao tác vận hành vẫn diễn ra trơn tru mà không làm hỏng các bề mặt tiếp xúc.

Vật liệu chế tạo phổ biến:

• Inox (Stainless Steel 304/316): Đây là vật liệu phổ biến nhất cho tiêu chuẩn 1000 WOG nhờ độ bền kéo cao và khả năng chống ăn mòn hóa học tuyệt vời.

• Đồng thau (Brass/Bronze): Thường dùng cho các hệ thống nước hoặc khí nén có áp suất thấp hơn một chút nhưng vẫn yêu cầu tiêu chuẩn WOG để đảm bảo tính đồng nhất.

Việc lựa chọn đúng vật liệu kết hợp với chỉ số 1000 WOG giúp van hoạt động ổn định, giảm thiểu tối đa hiện tượng rò rỉ qua trục van (stem) hoặc nắp van (bonnet).

Phân loại van 1000 WOG phổ biến trên thị trường

Dưới đây là các loại van thường áp dụng tiêu chuẩn 1000 WOG mà bạn có thể tìm thấy trong các hệ thống công nghiệp:

Ball van 1000 WOG (Van bi)

Đây là loại van chiếm đa số trong phân khúc này. Với thiết kế đóng mở nhanh 1/4 vòng, van bi 1000 WOG thường có cấu tạo 1 thân, 2 thân (2-piece) hoặc 3 thân (3-piece). Trong đó, loại 3 thân được ưa chuộng vì cho phép tháo rời phần thân giữa để bảo trì mà không cần tháo toàn bộ van khỏi đường ống.

Check van 1000 WOG (Van một chiều)

Dùng để ngăn dòng chảy ngược trong các hệ thống bơm áp lực cao. Van một chiều 1000 WOG đảm bảo rằng khi hệ thống ngắt đột ngột, áp lực nước hoặc dầu dội ngược lại sẽ không làm hỏng các thiết bị hạ nguồn.

Needle van 1000 WOG (Van kim)

Sử dụng trong các ứng dụng cần điều tiết lưu lượng cực kỳ chính xác. Với áp suất 1000 PSI, van kim đảm bảo độ nhạy cao và khả năng kiểm soát dòng chảy li ti mà không bị rò rỉ.

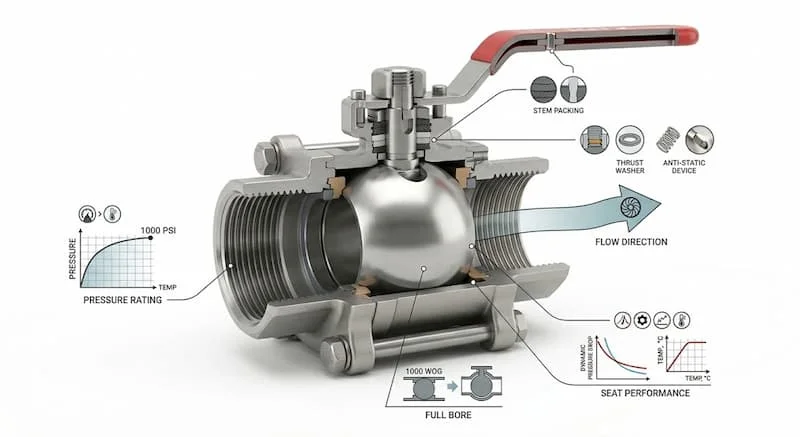

Thông số kỹ thuật quan trọng cần lưu ý

Khi đọc catalogue của một sản phẩm van 1000 WOG, bạn cần chú ý các thông số đi kèm để tránh nhầm lẫn:

1. Áp suất định mức: 1000 PSI (tương đương khoảng 69 Bar). Lưu ý đây là áp suất tĩnh tối đa ở nhiệt độ phòng.

2. Mối quan hệ Áp suất - Nhiệt độ: Khi nhiệt độ tăng lên, khả năng chịu áp suất của van sẽ giảm xuống. Một chiếc van 1000 WOG ở 100°C có thể chỉ còn chịu được 600-700 PSI.

3. Kiểu kết nối:

   • Ren (NPT/BSP): Dùng cho các đường ống nhỏ, dễ lắp đặt.

   • Hàn (Socket Weld/Butt Weld): Dùng cho hệ thống yêu cầu độ kín khít tuyệt đối, không có nguy cơ rò rỉ tại mối nối.

4. Kích thước danh nghĩa (DN/Inch): Từ DN8 (1/4") đến DN100 (4") hoặc lớn hơn tùy theo thiết kế của nhà sản xuất.

Nhấn mạnh: WOG không phải là một nhãn hiệu hay chỉ số marketing. Đây là tiêu chuẩn kỹ thuật đánh giá năng lực thực tế của thiết bị.

So sánh valve 1000 WOG với các tiêu chuẩn khác

Để hiểu rõ hơn về vị thế của van  1000 WOG, chúng ta hãy đặt nó cạnh các chỉ số khác:

• 600 WOG vs 1000 WOG: Van 600 WOG thường có thân mỏng hơn, dùng cho hệ thống nước dân dụng hoặc khí nén nhẹ. Trong khi đó, 1000 WOG là dòng "Heavy Duty" hơn, dùng cho các môi trường công nghiệp khắc nghiệt.

• WOG vs WSP (Working Steam Pressure): Đây là điểm cực kỳ quan trọng. Van 1000 WOG không có nghĩa là nó chịu được 1000 PSI hơi nước nóng. Hơi nước (Steam) có đặc tính nhiệt độ rất cao làm giãn nở vật liệu. Một chiếc van 1000 WOG thông thường có thể chỉ chịu được khoảng 150 WSP (150 PSI hơi nước).

• Van thường vs Van High Pressure: 1000 WOG được xếp vào nhóm van áp suất trung bình - cao. Đối với các ứng dụng thủy lực cực lớn, người ta có thể cần đến các dòng van 2000 WOG, 3000 WOG hoặc lên tới 6000 PSI.

Tại sao bạn bắt buộc phải quan tâm đến chỉ số 1000 WOG?

Việc lựa chọn đúng van 1000 WOG mang lại những giá trị thực tế không thể phủ nhận:

1. Đảm bảo an toàn tuyệt đối: Tránh hiện tượng nổ thân van hoặc hỏng ghế van khi áp suất hệ thống tăng cao đột ngột (hiện tượng búa nước).

2. Tránh rò rỉ môi chất: Đặc biệt quan trọng với hệ thống dầu và khí hóa lỏng. Rò rỉ không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ cháy nổ và ô nhiễm môi trường.

3. Tối ưu tuổi thọ: Một chiếc van hoạt động dưới ngưỡng giới hạn của nó sẽ bền hơn rất nhiều so với một chiếc van luôn phải gồng mình chịu tải tối đa.

4. Tuân thủ tiêu chuẩn quốc tế: Việc sử dụng van đúng tiêu chuẩn giúp doanh nghiệp dễ dàng vượt qua các kỳ kiểm định an toàn lao động và bảo hiểm công nghiệp.

Ứng dụng thực tế của van 1000 WOG

Với khả năng chịu tải mạnh mẽ, van 1000 WOG xuất hiện trong nhiều lĩnh vực trọng điểm:

• Hệ thống dầu khí: Truyền dẫn dầu thô, các chế phẩm dầu mỏ và khí đốt tự nhiên trong các đường ống dẫn nội bộ nhà máy.

• Nhà máy hóa chất: Kiểm soát dòng lưu chất ăn mòn dưới áp suất cao (thường sử dụng phiên bản inox 316).

• Hệ thống nước áp lực cao: Các trạm bơm cao áp, hệ thống rửa xe công nghiệp, hoặc hệ thống phun sương dập bụi.

• Xử lý nước thải: Nơi các dòng bùn và nước thải có áp suất đẩy lớn cần các dòng van bi chắc chắn để đóng ngắt.

Khi nào cần dùng? Hãy nâng cấp lên 1000 WOG khi áp suất hệ thống của bạn thường xuyên duy trì ở mức trên 400-500 PSI, hoặc khi môi chất truyền dẫn có tính chất nguy hiểm cần độ an toàn dự phòng cao.

Những sai lầm thường gặp khi chọn mua valve 1000 WOG

1. Coi WOG là tên thương hiệu: Nhiều khách hàng đi hỏi mua "van hiệu WOG". Thực chất, bạn cần tìm thương hiệu uy tín đạt tiêu chuẩn 1000 WOG.

2. Bỏ qua yếu tố nhiệt độ: Lắp van 1000 WOG vào hệ thống dầu nóng 200°C mà vẫn nghĩ nó chịu được 1000 PSI. Đây là sai lầm phổ biến nhất dẫn đến hỏng ghế van (PTFE/Teflon).

3. Chọn sai vật liệu: Dùng van đồng 1000 WOG cho hóa chất ăn mòn dẫn đến van bị thủng thân chỉ sau một thời gian ngắn.

4. Lắp sai hướng: Đối với van một chiều hoặc van kim, việc lắp ngược hướng không chỉ làm van mất tác dụng mà còn có thể gây tắc nghẽn hệ thống.

Checklist lựa chọn van 1000 WOG phù hợp

Trước khi phê duyệt đơn hàng, hãy kiểm tra các yếu tố sau:

• Áp suất làm việc thực tế: Có vượt quá 1000 PSI không? Có tính đến áp suất đỉnh chưa?

• Môi chất: Là nước, dầu hay khí? Có tính ăn mòn không?

• Vật liệu thân van: Inox 304, 316 hay đồng thau?

• Kiểu van: Van bi, van một chiều hay van kim?

• Kiểu kết nối: Ren NPT, BSP hay mối nối hàn?

• Chứng chỉ: Sản phẩm có đầy đủ CO/CQ từ nhà sản xuất không?

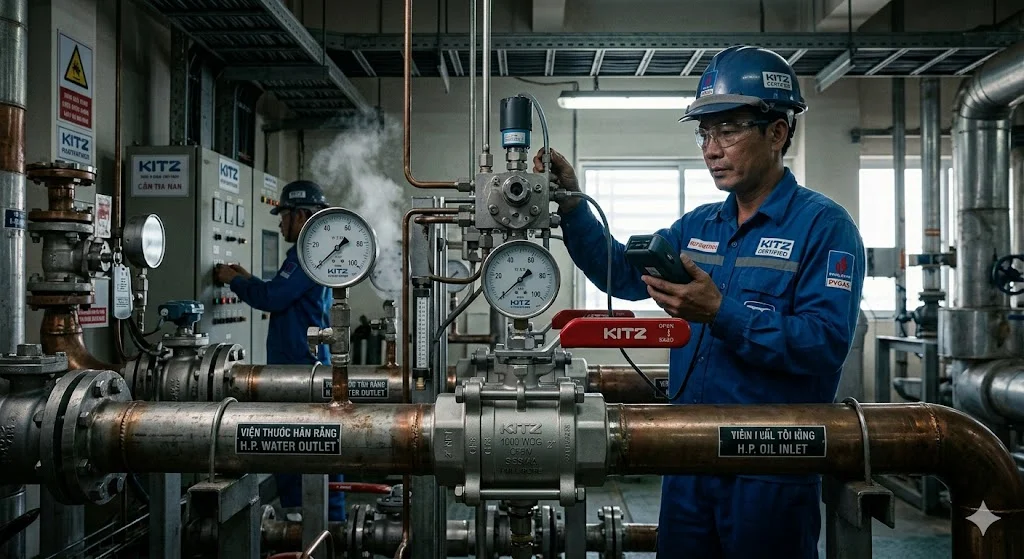

Lưu ý khi lắp đặt và bảo trì hệ thống

Để van 1000 WOG phát huy tối đa hiệu quả, quá trình lắp đặt cần tuân thủ:

• Vệ sinh đường ống: Loại bỏ mạt sắt, cát đá trước khi lắp van để không làm trầy xước bi và ghế van.

• Sử dụng vật liệu làm kín ren: Dùng băng tan (cao su non) hoặc keo dán ren chuyên dụng chịu áp suất cao.

• Bảo trì định kỳ: Kiểm tra độ kín của bộ phận đệm kín (packing) và bôi trơn trục van nếu cần thiết.

• Kiểm tra rò rỉ: Sau khi lắp đặt, hãy thực hiện thử áp (hydrotest) ở mức 1.5 lần áp suất vận hành để đảm bảo mọi mối nối đều an toàn.

FAQ – Câu hỏi thường gặp về van 1000 WOG

Valve 1000 WOG là gì?

 Đó là van chịu được áp suất tối đa 1000 PSI khi sử dụng với Nước (Water), Dầu (Oil), và Khí (Gas) ở nhiệt độ môi trường.

Tôi có thể dùng van này cho hơi nước nóng (Steam) không?

 Có thể, nhưng áp suất chịu đựng sẽ giảm xuống rất thấp (thường chỉ khoảng 150 PSI). Bạn nên tìm loại có ký hiệu WSP rõ ràng nếu dùng cho hơi nóng.

Tại sao giá van 1000 WOG inox lại đắt hơn nhiều so với van thường?

 Vì độ dày thân van lớn hơn, vật liệu inox tinh khiết và quy trình kiểm định áp suất khắt khe hơn để đảm bảo không bị nổ dưới áp lực lớn.

1000 WOG tương đương bao nhiêu Bar?

 Khoảng 69 Bar.

Kết luận

Chỉ số valve 1000 WOG chính là lời cam kết về khả năng chịu tải và sự an toàn của thiết bị trong các hệ thống áp suất cao. Việc hiểu đúng và chọn đúng loại van đạt tiêu chuẩn này không chỉ bảo vệ tài sản của doanh nghiệp mà còn bảo vệ tính mạng của người vận hành.

Đừng bao giờ đánh đổi sự an toàn bằng những dòng van rẻ tiền, thiếu minh bạch về thông số kỹ thuật. Một hệ thống đường ống vững chắc bắt đầu từ những chiếc van đạt chuẩn.
