Hot valve là gì? Hướng dẫn chọn và ứng dụng van chịu nhiệt chuẩn chuyên gia

Mở đầu: Tầm quan trọng của việc lựa chọn đúng hệ thống van chịu nhiệt

Trong các hệ thống kỹ thuật hiện đại như mạng lưới cấp nước nóng trung tâm, lò hơi công nghiệp, hệ thống HVAC hay các đường ống dẫn dầu truyền nhiệt, việc vận hành luôn diễn ra trong những điều kiện cực kỳ khắc nghiệt.

Khi phải đối mặt với môi trường nhiệt độ cao và áp suất lớn, việc sử dụng một chiếc van nước thông thường hoàn toàn là một canh bạc rủi ro. Nhiệt độ cao có thể làm biến dạng cấu trúc thân van, phá hủy nhanh chóng các gioăng phớt cao su, làm mất đi độ kín khít ban đầu và dẫn đến những sự cố rò rỉ nghiêm trọng, thậm chí đe dọa sự an toàn của toàn bộ hệ thống.

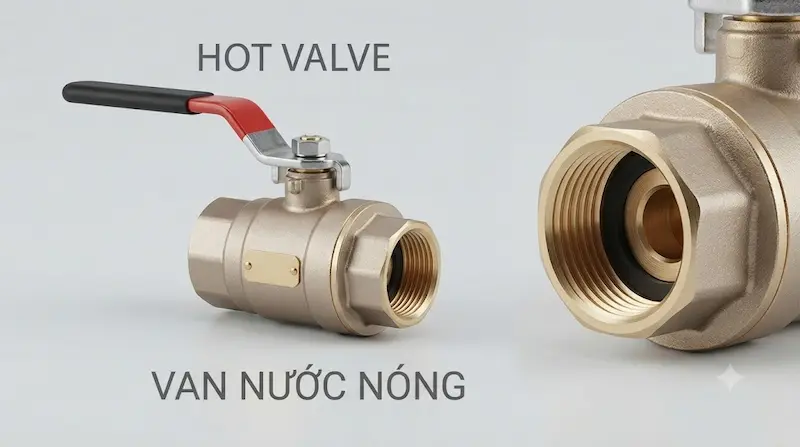

Hot valve là gì? Thuật ngữ hot valve thường được sử dụng trong ngành cơ điện và tự động hóa để mô tả các dòng van được thiết kế, lựa chọn và chuyên dùng cho hệ thống có môi chất hoặc điều kiện nhiệt độ cao, chẳng hạn như nước nóng công nghiệp, hơi nóng (steam) hoặc dầu truyền nhiệt. Tuy nhiên, van nóng không phải là tên gọi của một dòng van đơn lẻ; loại van cụ thể cần được xác định chính xác dựa trên sự kết hợp của nhiều yếu tố: môi chất, nhiệt độ, áp suất và yêu cầu kỹ thuật thực tế của hệ thống đường ống.

Việc nắm bắt và trang bị đúng loại van nóng đóng vai trò quyết định đến hiệu suất vận hành, tuổi thọ thiết bị và sự an toàn của con người. Nếu lựa chọn sai lầm, hệ thống của bạn sẽ nhanh chóng rò rỉ, gây lãng phí năng lượng khổng lồ và tốn kém chi phí sửa chữa. Bài viết chuyên sâu này sẽ cung cấp cho bạn toàn bộ kiến thức nền tảng, phân tích chuyên sâu các loại van, thông số cốt lõi, quy trình lựa chọn 7 bước và những lưu ý thực tế từ chuyên gia.

Kiến thức nền

Hot valve hoạt động như thế nào trong hệ thống?

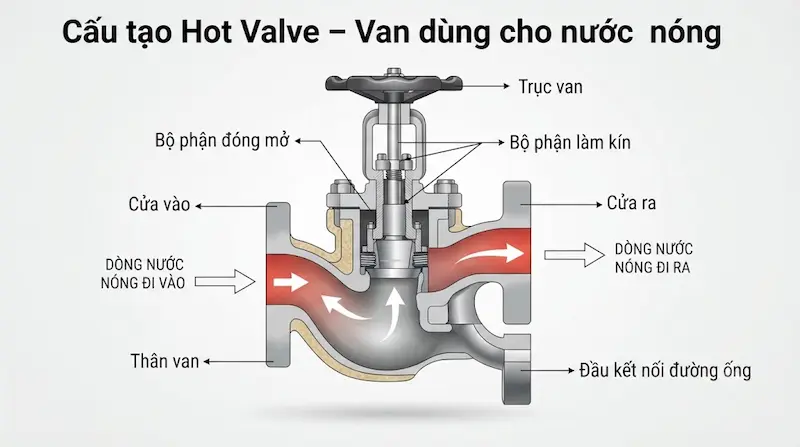

Bản chất của dòng chảy đi qua van nóng diễn ra theo một chu trình khép kín: Nguồn môi chất có nhiệt độ cao xuất phát từ thiết bị gia nhiệt hoặc nồi hơi, di chuyển qua hệ thống đường ống dẫn, đi qua van nóng và tiến đến thiết bị sử dụng hoặc thiết bị xử lý cuối cùng.

Tùy theo cấu trúc thiết kế cụ thể, thiết bị này đảm nhiệm nhiều vai trò huyết mạch trong hệ thống:

• Đóng hoặc mở hoàn toàn dòng chảy: Cho phép dòng môi chất nhiệt độ cao lưu thông hoặc bị chặn lại hoàn toàn khi cần bảo trì khu vực phía sau.

• Điều tiết lưu lượng: Kiểm soát chính xác tốc độ và lưu lượng dòng chảy đi qua đường ống nhờ hành trình chuyển động của đĩa van.

• Cô lập thiết bị: Tách biệt một phân đoạn đường ống hoặc một thiết bị trao đổi nhiệt cụ thể ra khỏi hệ thống tổng mà không làm ảnh hưởng đến các khu vực khác.

• Kiểm soát hướng dòng chảy: Định hướng di chuyển của môi chất theo một chiều nhất định, bảo vệ tuyệt đối các thiết bị nhạy cảm như máy bơm hoặc van giảm áp khỏi hiện tượng sốc nhiệt hay dòng chảy ngược.

Tại sao nhiệt độ cao lại ảnh hưởng trực tiếp đến van?

Nhiệt độ cao tác động rất mạnh và toàn diện đến cấu trúc cơ học của van thông qua nhiều cơ chế vật lý:

• Giới hạn vật liệu: Kim loại cấu thành thân van sẽ bị giãn nở nhiệt, và nếu vượt quá giới hạn thiết kế, chúng sẽ mất đi độ bền kéo ban đầu.

• Lão hóa gioăng phớt: Các loại cao su thông thường sẽ bị mềm chảy, mất tính đàn hồi hoặc hóa giòn khi tiếp xúc lâu dài với nhiệt độ cao.

• Biến dạng ghế van (Seat): Bộ phận làm kín bên trong có nguy cơ bị biến dạng dưới áp lực của nhiệt độ và áp suất, làm mất độ kín tuyệt đối.

• Ảnh hưởng của chất bôi trơn: Lớp mỡ kỹ thuật bôi trơn các chi tiết chuyển động có thể bị khô cạn hoặc bay hơi, gây ra hiện tượng kẹt van hoặc mài mòn cơ học.

Không phải cứ “van kim loại” là dùng được cho nhiệt độ cao

Một chiếc van sở hữu phần thân làm bằng inox cao cấp hoặc đồng thau không đồng nghĩa với việc toàn bộ cấu trúc bên trong có khả năng chịu nhiệt độ cao. Khi tìm kiếm một giải pháp van nóng chuẩn xác, bạn bắt buộc phải xem xét đồng thời cấu tạo chi tiết bên trong bao gồm: vật liệu làm kín ghế van (seat), vòng đệm trục (packing), gioăng làm kín (gasket) và cấp áp suất - nhiệt độ do nhà sản xuất công bố chính thức trong tài liệu kỹ thuật.

Phân tích chuyên sâu

Các loại hot valve phổ biến hiện nay

Việc phân loại van chịu nhiệt nên bắt đầu từ chức năng vận hành thực tế trước khi đi sâu vào xem xét chất liệu cấu tạo.

Hot ball valve – van bi cho môi chất nóng

Dòng van này nổi bật với cơ chế đóng mở nhanh chóng chỉ bằng một góc quay tay gạt 90 độ. Cấu trúc van bi tương đối đơn giản, gọn nhẹ. Tuy nhiên, để sử dụng trong các hệ thống nhiệt độ cao, các nhà sản xuất phải trang bị vật liệu đệm kín đặc biệt (như PTFE gia cố hoặc Carbon-filled PTFE) thay vì nhựa Teflon thông thường nhằm chịu được biến động nhiệt mà không bị biến dạng.

Hot gate valve – van cổng

Van cổng là dòng thiết bị chuyên dụng được sử dụng với mục đích đóng hoặc mở hoàn toàn dòng chảy của môi chất nóng. Lưu ý kỹ thuật quan trọng là bạn không bao giờ được sử dụng van cổng như một van điều tiết lưu lượng liên tục, bởi dòng chảy xiết ở trạng thái mở một phần sẽ gây xói mòn và phá hủy đĩa van rất nhanh chóng.

Hot globe valve – van cầu

Sở hữu ưu thế tuyệt vời trong việc điều tiết và kiểm soát lưu lượng dòng chảy nhờ hành trình chuyển động của đĩa van vuông góc với hướng dòng đi. Thiết kế này giúp van cầu chịu được áp lực dòng chảy lớn và sự thay đổi nhiệt độ đột ngột, rất phù hợp cho các hệ thống đường ống công nghiệp nặng, lò hơi và hệ thống hơi quá nhiệt.

Hot check valve – van một chiều

Có nhiệm vụ cho môi chất đi theo một chiều duy nhất, ngăn chặn triệt để dòng chảy ngược khi máy bơm dừng hoạt động hoặc khi hệ thống sụt áp đột ngột. Van một chiều chịu nhiệt đóng vai trò như một lớp khiên bảo vệ các thiết bị đắt tiền phía sau khỏi hiện tượng búa nước (water hammer) và sốc nhiệt.

Steam valve (Van hơi chuyên dụng)

Nếu hệ thống của bạn vận hành bằng hơi nước (steam), bạn cần phân loại riêng dòng van hơi chuyên dụng thay vì đánh đồng với van nước nóng thông thường. Hơi nước mang đặc tính nhiệt động học đặc biệt, chứa năng lượng ẩn rất lớn và có khả năng mài mòn cơ học cao, đòi hỏi tiêu chuẩn thiết kế và vật liệu cực kỳ khắt khe.

Thông số van nóng cần quan tâm khi lựa chọn

Để sở hữu một giải pháp van nóng tối ưu, bạn cần nắm rõ và đối chiếu kỹ lưỡng các thông số kỹ thuật cốt lõi sau:

• Nhiệt độ làm việc (Working Temperature): Cần kiểm tra ba mức độ gồm nhiệt độ vận hành thực tế trung bình, nhiệt độ tối đa liên tục và nhiệt độ đỉnh (peak temperature) mà hệ thống có thể đạt được trong các chu kỳ vận hành cao điểm.

• Áp suất làm việc (Working Pressure): Xác định rõ áp suất danh định và áp suất vận hành thực tế. Một nguyên tắc kỹ thuật quan trọng là khả năng chịu áp lực của vật liệu thường sẽ giảm xuống khi nhiệt độ môi chất tăng lên.

• Vật liệu thân van: Các tùy chọn phổ biến bao gồm đồng thau chịu nhiệt, inox (304, 316), thép carbon (WCB) hoặc gang dẻo tùy thuộc vào tính chất ăn mòn của môi chất.

• Vật liệu gioăng và ghế van (Seat & Gasket): Đây là thông số cốt lõi quyết định độ bền của van. Các nhóm vật liệu chịu nhiệt cao cấp thường gặp bao gồm PTFE gia cố, Graphite tinh khiết hoặc ghế kim loại nguyên bản (metal-to-metal seat).

• Kích thước và kiểu kết nối: Kiểm tra đường kính danh định (DN hoặc NPS hệ inch) kết hợp với kiểu kết nối cơ khí phù hợp như kết nối ren trong/ren ngoài, kết nối mặt bích tiêu chuẩn (JIS, DIN, ANSI), hàn socket hoặc hàn đối đầu.

Hot valve khác gì van nước thông thường?

Tại sao không nên dùng van nước thường thay cho van chịu nhiệt? Nhiệt độ cao sẽ làm cho vật liệu làm kín tiêu chuẩn mất đi hoàn toàn tính đàn hồi, nhanh chóng bị lão hóa, nứt vỡ và tạo ra các khe hở. Hậu quả là van bị rò rỉ liên tục, làm sụt giảm áp suất hệ thống, gây lãng phí năng lượng nghiêm trọng và tiềm ẩn nguy cơ bục vỡ đường ống bất cứ lúc nào.

Ứng dụng thực tế

Hot valve được sử dụng ở đâu?

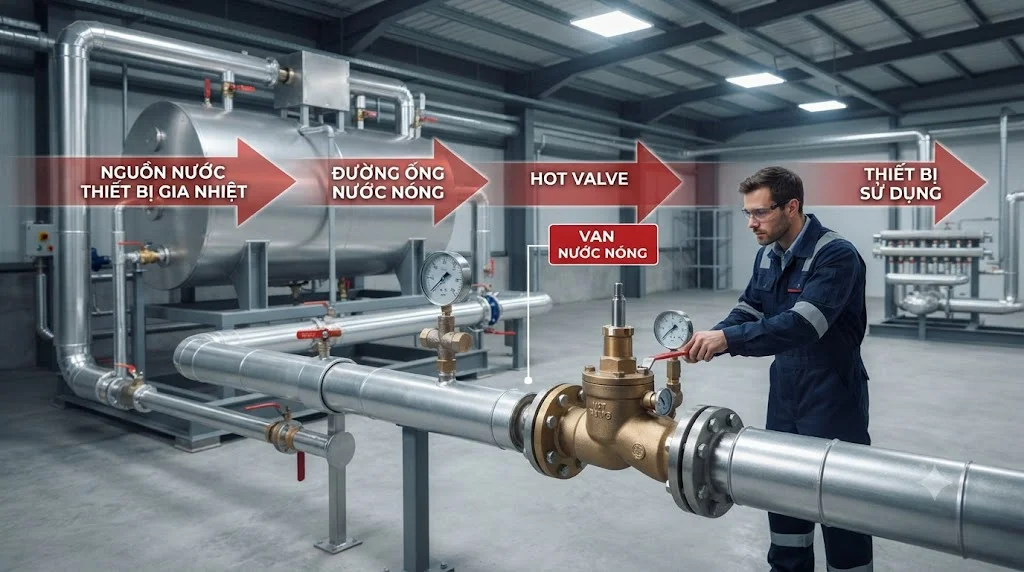

• Hệ thống nước nóng trung tâm: Ứng dụng rộng rãi trong các đường ống cấp nước nóng tòa nhà, khách sạn, bệnh viện, các bình gia nhiệt công nghiệp và hệ thống nước nóng tuần hoàn.

• Hệ thống lò hơi và hơi nước (Steam system): Phục vụ các đường ống dẫn hơi bão hòa, hơi quá nhiệt, thiết bị trao đổi nhiệt dạng tấm hoặc ống chụm trong các nhà máy dệt nhuộm, thực phẩm và giấy.

• Hệ thống HVAC và nhiệt lạnh: Xuất hiện trong các vòng tuần hoàn nước nóng sưởi ấm (heating loop) và các máy trao đổi nhiệt trung tâm (heat exchanger).

• Nhà máy công nghiệp nặng: Các dây chuyền sản xuất hóa chất, lọc dầu, thực phẩm và dược phẩm đòi hỏi khắt khe về tiêu chuẩn vật liệu chịu nhiệt độ và áp suất cao.

Những sai lầm chí mạng khi chọn van nóng: Nhiều kỹ sư hoặc người mua thường chỉ nhìn vào kích thước đường kính DN, chỉ quan tâm đến chất liệu thân van mà hoàn toàn bỏ qua phần gioăng/seat bên trong, không kiểm tra giới hạn nhiệt độ - áp suất (pressure-temperature rating), hoặc dùng sai loại van đóng mở cho mục đích điều tiết liên tục. Việc thiếu sót này sẽ khiến thiết bị hỏng hóc chỉ sau một thời gian ngắn vận hành.

Hướng dẫn / Checklist chuẩn chuyên gia

Quy trình 7 bước chọn van nóng chuẩn xác

• Bước 1: Xác định rõ môi chất: Làm rõ môi chất cần kiểm soát là nước nóng, hơi nước, dầu truyền nhiệt hay dung dịch hóa chất đặc biệt.

• Bước 2: Xác định nhiệt độ vận hành: Ghi nhận chính xác nhiệt độ vận hành trung bình và mức nhiệt độ tối đa mà hệ thống có thể đạt được.

• Bước 3: Xác định áp suất làm việc: Không chỉ lấy áp suất danh nghĩa hệ thống mà cần xem xét mối quan hệ giữa áp suất và nhiệt độ thực tế.

• Bước 4: Xác định chức năng của van: Làm rõ yêu cầu van dùng để đóng/mở, điều tiết lưu lượng, chống chảy ngược hay xả áp an toàn.

• Bước 5: Lựa chọn vật liệu chi tiết: Xem xét kỹ lưỡng vật liệu thân van, đĩa van, ghế van (seat), gioăng (gasket) và vòng đệm trục (packing).

• Bước 6: Chọn kích thước và kiểu kết nối: Kiểm tra kích thước DN/NPS tương thích với ống cùng kiểu kết nối ren, mặt bích hay mối hàn.

• Bước 7: Đối chiếu datasheet cuối cùng: Đọc kỹ bảng thông số kỹ thuật và biểu đồ áp suất - nhiệt độ của nhà sản xuất trước khi quyết định mua sắm.

Checklist kiểm tra trước khi mua và lắp đặt hot valve:

• Đã xác định chính xác thành phần và tính chất môi chất.

• Đã kiểm tra mức nhiệt độ làm việc tối đa của hệ thống.

• Đã đối chiếu thông số áp suất làm việc thực tế.

• Đã khớp kích thước danh định DN/NPS của đường ống.

• Đã kiểm tra vật liệu cấu tạo thân van chịu lực.

• Đã xác định chất liệu seat và gioăng chịu nhiệt cao cấp.

• Đã kiểm tra kỹ biểu đồ pressure-temperature rating.

• Đã lựa chọn đúng kiểu kết nối cơ khí tương thích.

• Đã xác định đúng chức năng vận hành của van.

• Đã tra cứu catalogue chính hãng của nhà sản xuất.

• Đảm bảo đáp ứng đầy đủ các tiêu chuẩn kỹ thuật an toàn của hệ thống.

FAQ – Câu hỏi thường gặp

1. Hot valve là gì?

Van nóng là thuật ngữ chung dùng để chỉ các dòng van được thiết kế, chế tạo và lựa chọn chuyên biệt để vận hành an toàn trong các hệ thống có môi chất hoặc điều kiện nhiệt độ cao như nước nóng, hơi nóng hoặc dầu truyền nhiệt.

2. Van nóng có phải là van hơi không?

Không hoàn toàn. Van hơi là dòng thiết bị chuyên dụng được tối ưu hóa riêng cho hệ thống hơi nước bão hòa hoặc hơi quá nhiệt (steam), trong khi van nóng là khái niệm rộng hơn, bao gồm cả van dùng cho nước nóng, dầu nóng và các chất lỏng nhiệt độ cao khác.

3. Van nước nóng khác van nước thông thường như thế nào?

Sự khác biệt cốt lõi nằm ở khả năng chịu nhiệt độ cao của vật liệu cấu thành, cấu tạo vật liệu làm kín đặc biệt (như PTFE gia cố hoặc graphite) và tiêu chuẩn chịu áp lực dưới tác động của nhiệt.

4. Nên chọn van nóng bằng inox hay đồng?

Lựa chọn này không có đáp án cố định mà phụ thuộc hoàn toàn vào môi chất, mức nhiệt độ, áp suất vận hành thực tế, yêu cầu chống ăn mòn hóa học và ngân sách của dự án.

5. Làm sao biết van nóng chịu được nhiệt độ của hệ thống?

Bạn bắt buộc phải tra cứu bảng thông số datasheet chính thức của nhà sản xuất, đặc biệt chú ý đến giới hạn nhiệt độ làm việc tối đa và biểu đồ áp suất - nhiệt độ (pressure-temperature rating) thay vì chỉ nhìn bề ngoài hoặc tên gọi của sản phẩm.

Kết luận: Chọn đúng hot valve để hệ thống vận hành ổn định và an toàn

Tóm lại, hot valve không đơn thuần chỉ là một chiếc van chịu nóng thông thường. Quá trình lựa chọn thiết bị này đòi hỏi sự đồng bộ chặt chẽ giữa các yếu tố: môi chất, nhiệt độ, áp suất, chức năng vận hành, vật liệu cấu thành và kích thước kết nối kỹ thuật.

Việc đầu tư thời gian tìm hiểu và lựa chọn đúng sản phẩm sẽ giúp hệ thống của bạn vận hành bền bỉ, tiết kiệm tối đa năng lượng và loại bỏ hoàn toàn các rủi ro sự cố nguy hiểm trong quá trình sản xuất hay sinh hoạt.
