Cút chữ T – phụ kiện cần thiết khi cần chia nhánh đường ống

Trong quá trình lắp đặt, dòng chảy không phải lúc nào cũng đi theo một tuyến duy nhất. Một hệ thống ban đầu chỉ có một đường ống chính, nhưng đến lúc phải đưa môi chất sang thiết bị hoặc tuyến phụ, việc nối ống trực tiếp rất khó đảm bảo độ kín, độ chắc chắn và tính thẩm mỹ.

Đó là lúc cút chữ T phát huy vai trò. Bài viết này giải thích cút chữ T là gì, cấu tạo, các loại phổ biến, cách đọc kích thước, vật liệu, tiêu chuẩn, ứng dụng, cách chọn và những lỗi thường gặp, để bạn chọn đúng ngay từ đầu.

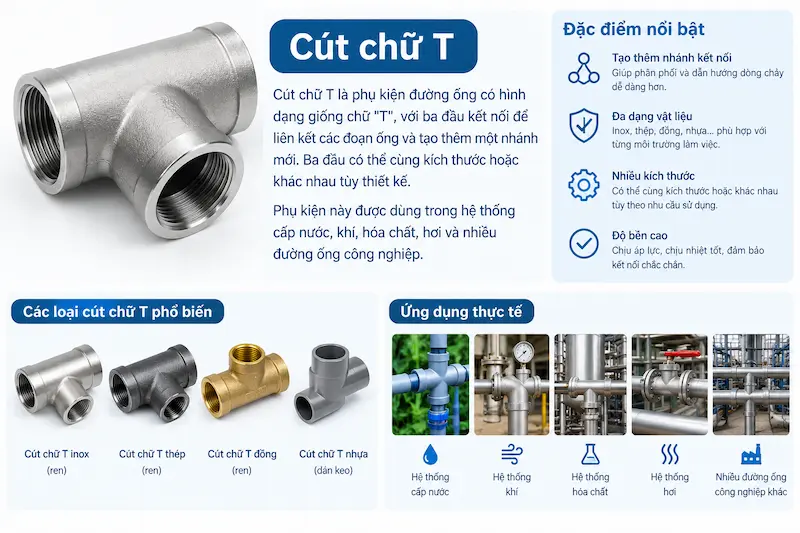

Cút chữ T là gì?

Cút chữ T là phụ kiện đường ống có hình dạng giống chữ "T", với ba đầu kết nối để liên kết các đoạn ống và tạo thêm một nhánh mới. Ba đầu có thể cùng kích thước hoặc khác nhau tùy thiết kế. Phụ kiện này được dùng trong hệ thống cấp nước, khí, hóa chất, hơi và nhiều đường ống công nghiệp.

Có hai điểm cần hiểu đúng:

• "Cút" là nhóm phụ kiện dùng để kết nối đường ống.

• "Chữ T" mô tả hình dạng ba hướng của phụ kiện.

Đừng nhầm với cút 90 độ. Cút 90° chỉ đổi hướng dòng chảy, còn phụ kiện chữ T dùng để chia nhánh hoặc nối ba hướng tại một điểm.

Trong thực tế, bạn sẽ gặp nhiều tên gọi cho cùng nhóm này: tê, tê ống, tê đường ống, tê đều, tê giảm, hay tiếng Anh là tee fitting, equal tee, reducing tee. Cách gọi cụ thể phụ thuộc vào ngành và nhà cung cấp, nên khi đặt hàng hãy ghi rõ quy cách thay vì chỉ nêu tên.

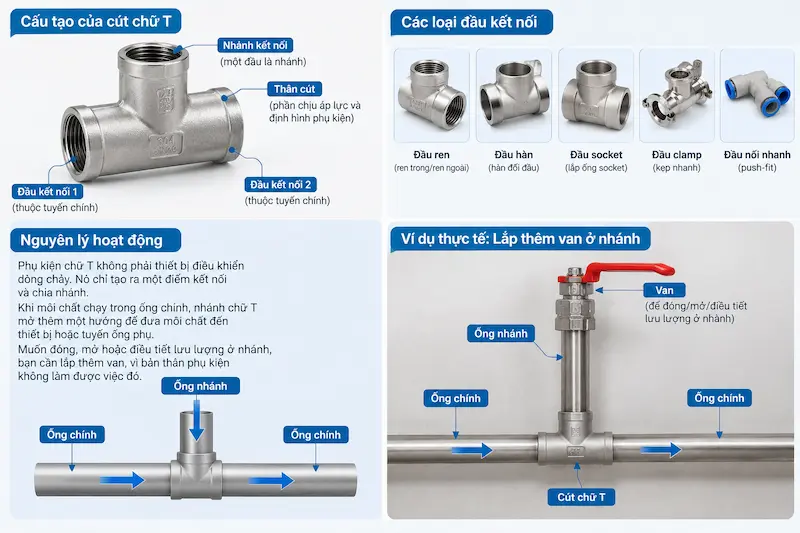

Cấu tạo và nguyên lý kết nối của cút nước chữ T

Về cấu tạo, phụ kiện này gồm ba phần chính:

• Thân cút: phần chịu áp lực và định hình phụ kiện.

• Ba đầu kết nối: hai đầu thuộc tuyến chính, một đầu là nhánh.

• Vùng chuyển tiếp giữa các nhánh: nơi dòng môi chất tách hoặc hợp.

Tùy loại, đầu kết nối có thể là đầu ren, đầu hàn, đầu socket, đầu clamp hoặc đầu nối nhanh.

Về nguyên lý, phụ kiện này không phải thiết bị điều khiển dòng chảy. Nó chỉ tạo ra một điểm kết nối và chia nhánh. Có thể hình dung như sau:

        Ống nhánh

             │
Ống chính ───┼─── Ống ch

Khi môi chất chạy trong ống chính, nhánh chữ T mở thêm một hướng để đưa môi chất đến thiết bị hoặc tuyến ống phụ. Muốn đóng, mở hoặc điều tiết lưu lượng ở nhánh, bạn cần lắp thêm van, vì bản thân phụ kiện không làm được việc đó.

Cút chữ T có những loại nào?

Có thể phân loại theo kích thước, vật liệu và phương thức kết nối. Trước hết là theo kích thước và kiểu nối:

• Tê đều: ba đầu cùng kích thước danh nghĩa, ví dụ DN25 × DN25 × DN25 hoặc ren 1/2" × 1/2" × 1/2". Phù hợp khi ba tuyến ống bằng nhau.

• Tê giảm: ít nhất một nhánh khác kích thước hai đầu còn lại, ví dụ DN50 × DN50 × DN25 hoặc 2" × 2" × 1". Dùng khi ống chính lớn hơn ống nhánh, là trường hợp rất thường gặp.

• Tê ren: kết nối bằng ren trong, ren ngoài hoặc cấu hình ren tương ứng.

• Tê hàn: nối với ống bằng phương pháp hàn.

• Tê clamp: thường được quan tâm ở hệ thống yêu cầu vệ sinh cao như thực phẩm, đồ uống, dược phẩm.

Việc chọn tê đều hay tê giảm ảnh hưởng trực tiếp đến thiết kế tuyến ống, vì nhánh phụ hiếm khi cần cùng cỡ với đường chính.

Phân loại cút nước chữ T theo vật liệu

Vật liệu quyết định phụ kiện có chịu được môi chất và điều kiện làm việc hay không.

• Inox (304, 316/316L): chống ăn mòn tốt, bề mặt sạch, phù hợp nhiều hệ thống nước và công nghiệp. Inox 316/316L thường được cân nhắc khi môi trường đòi hỏi chống ăn mòn cao hơn.

• Thép: dùng trong hệ thống công nghiệp, nước, khí hoặc môi trường phù hợp với đặc tính vật liệu.

• Thép mạ kẽm: có lớp bảo vệ bề mặt hỗ trợ chống ăn mòn trong điều kiện sử dụng thích hợp.

• PVC/CPVC: phù hợp một số hệ thống nước, hóa chất mà vật liệu nhựa đáp ứng được.

Đừng chọn vật liệu chỉ dựa vào độ bền cơ học. Hãy xét đủ bốn yếu tố: môi chất, nhiệt độ, áp suất và môi trường làm việc. Một phụ kiện đủ bền nhưng không tương thích hóa học vẫn có thể hỏng sớm, gây rò rỉ và dừng hệ thống.

Kích thước cút nước chữ T được xác định như thế nào?

Đây là phần dễ nhầm nhất khi đặt mua. Các thông số cần nắm gồm DN, phi, inch, kích thước ren, đường kính ngoài, độ dày thành ống và kích thước của cả ba nhánh.

Lấy ví dụ Tê DN50 × DN50 × DN25:

• Nhánh 1: DN50

• Nhánh 2: DN50

• Nhánh 3: DN25

Đây là tê giảm: hai đầu thuộc tuyến chính cỡ DN50, nhánh phụ cỡ DN25.

Cần tránh một nhầm lẫn phổ biến: DN không phải đường kính ngoài tuyệt đối của ống. DN là kích thước danh nghĩa, còn đường kính thực tế phụ thuộc vào tiêu chuẩn và loại ống. Vì vậy, hai đường ống cùng DN nhưng khác tiêu chuẩn hoặc độ dày vẫn có thể không khớp với cùng một phụ kiện. Khi không chắc, hãy đo thực tế và đối chiếu với thông số ống hiện có.

Cút chữ T ren, hàn và clamp khác nhau thế nào?

Vì sao phải quan tâm? Vì phương thức kết nối ảnh hưởng trực tiếp đến khả năng tháo lắp, độ kín, chi phí, thời gian thi công, khả năng vệ sinh và bảo trì. Tuyến ống cần tháo rửa thường xuyên nên ưu tiên clamp hoặc ren. Tuyến cố định, yêu cầu độ kín cao thường phù hợp với hàn.

Tiêu chuẩn cút nước chữ T cần quan tâm

Chỉ nhìn kích thước là chưa đủ. Các nhóm tiêu chuẩn thường được nhắc đến gồm ASTM, ASME, DIN, JIS và ISO. Khi kiểm tra, hãy xem đồng thời:

• Tiêu chuẩn kích thước

• Tiêu chuẩn vật liệu

• Tiêu chuẩn kết nối

• Cấp áp suất

• Yêu cầu bề mặt

Điểm mấu chốt là không mặc định một tiêu chuẩn áp dụng cho mọi trường hợp. Tiêu chuẩn phù hợp phải được xác định theo hệ thống đường ống và thiết kế cụ thể. Phụ kiện khác chuẩn với ống hoặc với các phụ kiện còn lại có thể không khớp về kích thước, ren hay cấp áp, dẫn đến rò rỉ hoặc phải làm lại.

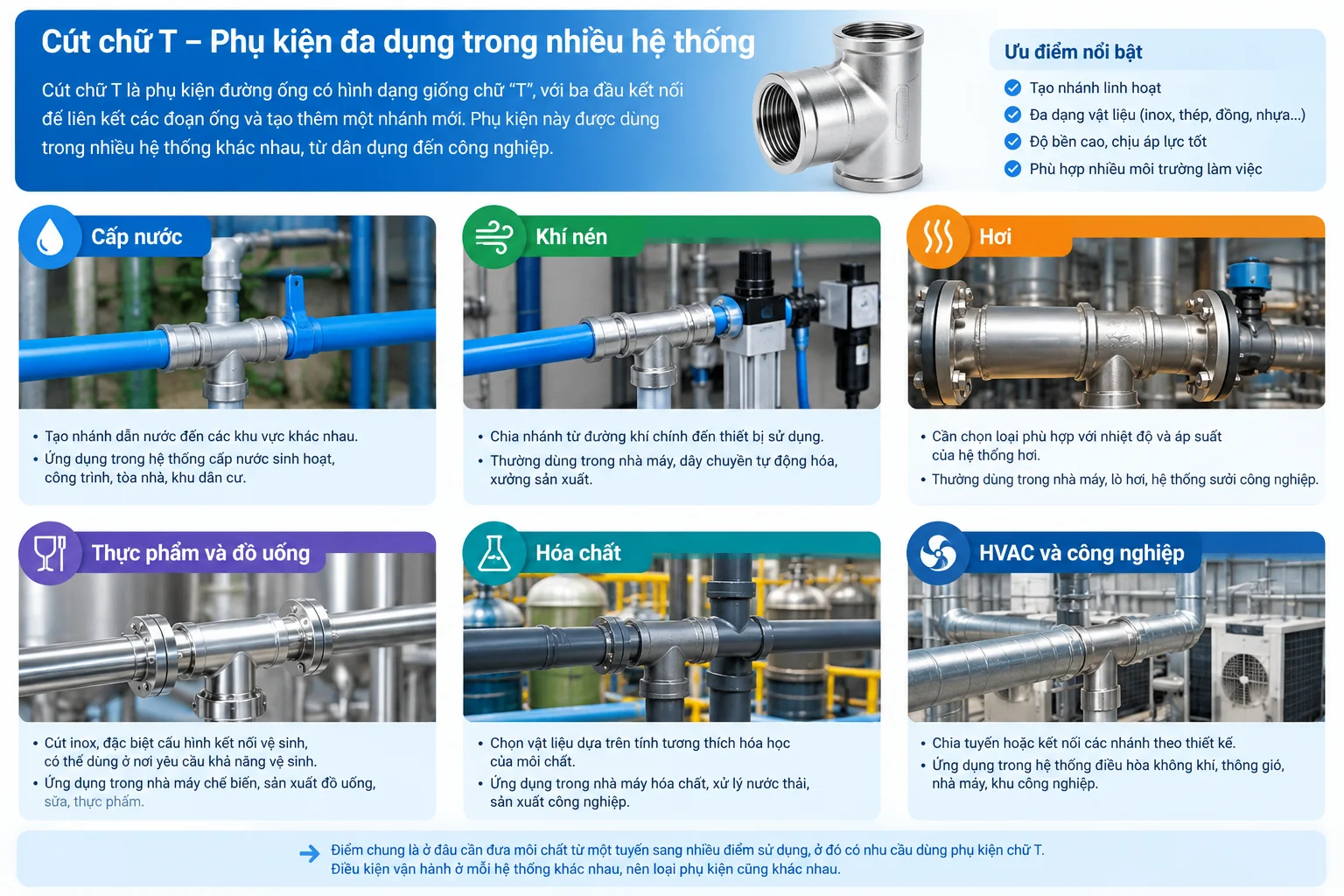

Cút nước chữ T được sử dụng ở đâu?

Phụ kiện này xuất hiện ở nhiều hệ thống:

• Cấp nước: tạo nhánh dẫn nước đến các khu vực khác nhau.

• Khí nén: chia nhánh từ đường khí chính đến thiết bị sử dụng.

• Hơi: cần chọn loại phù hợp với nhiệt độ và áp suất của hệ thống hơi.

• Thực phẩm và đồ uống: cút inox, đặc biệt cấu hình kết nối vệ sinh, có thể dùng ở nơi yêu cầu khả năng vệ sinh.

• Hóa chất: chọn vật liệu dựa trên tính tương thích hóa học của môi chất.

• HVAC và công nghiệp: chia tuyến hoặc kết nối các nhánh theo thiết kế.

Điểm chung là ở đâu cần đưa môi chất từ một tuyến sang nhiều điểm sử dụng, ở đó có nhu cầu dùng phụ kiện chữ T. Điều kiện vận hành ở mỗi hệ thống khác nhau, nên loại phụ kiện cũng khác nhau.

Khi nào nên sử dụng cút chữ T?

Phụ kiện này phù hợp khi bạn:

• Cần tạo một nhánh mới

• Cần kết nối ba tuyến ống

• Có ống chính và ống nhánh khác kích thước

• Cần thay đổi cấu trúc tuyến ống

• Cần kết nối với thiết bị hoặc đường ống phụ

Không nên dùng tùy tiện. Nếu mục đích chỉ là đổi hướng dòng chảy 90°, nhóm cần xem xét là cút 90°. Nếu chỉ cần nối hai đoạn ống thẳng, măng sông, rắc co hoặc phụ kiện nối phù hợp sẽ hợp lý hơn. Thêm một nhánh không cần thiết còn làm tăng số điểm nối, tức tăng nguy cơ rò rỉ và chi phí bảo trì.

Những sai lầm thường gặp khi chọn cút nước chữ T

• Chỉ chọn theo đường kính ống, bỏ qua phương thức kết nối.

• Nhầm DN với đường kính thực tế, dẫn đến lệch kích thước khi lắp.

• Dùng sai vật liệu, ví dụ môi chất ăn mòn nhưng vật liệu không tương thích.

• Không kiểm tra áp suất và nhiệt độ, đặc biệt nguy hiểm với hệ thống công nghiệp, hơi và khí.

• Chọn sai loại ren, vì ren có thể khác nhau về chuẩn và cấu hình.

• Không tính kích thước nhánh, trong khi tùy hệ thống có thể cần tê đều hoặc tê giảm.

Hậu quả thường gặp là rò rỉ, phải tháo lắp lại, kéo dài thời gian thi công và trong trường hợp xấu là gián đoạn vận hành.

Cách chọn cút nước chữ T phù hợp

Bạn có thể đi theo sáu bước:

1. Xác định môi chất: nước, khí, hơi, hóa chất, dầu...

2. Xác định kích thước ống: kiểm tra DN, inch, phi hoặc thông số thực tế.

3. Chọn kiểu kết nối: ren, hàn, clamp hoặc nối nhanh.

4. Chọn vật liệu: căn cứ môi chất, nhiệt độ, áp suất, môi trường.

5. Kiểm tra tiêu chuẩn: đảm bảo tương thích với ống và các phụ kiện khác.

6. Kiểm tra điều kiện lắp đặt: không gian, hướng nhánh, khả năng bảo trì, yêu cầu vệ sinh.

Checklist trước khi mua:

• Loại môi chất

• Kích thước đường ống

• Tê đều hay tê giảm

• Vật liệu

• Kiểu kết nối

• Tiêu chuẩn ren (nếu là loại ren)

• Cấp áp suất

• Nhiệt độ làm việc

• Tiêu chuẩn sản phẩm

• Tương thích với hệ thống hiện có

Câu hỏi thường gặp về cút nước chữ T

Cút chữ T dùng để làm gì?

 Dùng để kết nối ba tuyến đường ống hoặc tạo một nhánh mới từ đường ống chính.

Cút nước chữ T và tê có giống nhau không?

 Trong nhiều trường hợp, hai cách gọi cùng chỉ phụ kiện ba đầu dạng chữ T. Tuy nhiên tên gọi có thể khác nhau tùy ngành và cách phân loại của nhà cung cấp.

Tê đều và tê giảm khác nhau thế nào?

 Tê đều có ba đầu cùng kích thước danh nghĩa. Tê giảm có ít nhất một đầu khác kích thước, thường dùng để tạo nhánh nhỏ hơn từ ống chính.

Nên chọn inox 304 hay inox 316?

 Cần dựa trên môi trường làm việc, môi chất, yêu cầu chống ăn mòn và điều kiện sử dụng, không nên chọn chỉ dựa vào tên vật liệu.

Cút nước chữ T có những kiểu kết nối nào?

 Phổ biến là ren, hàn và clamp, ngoài ra còn các dạng khác tùy hệ thống và nhà sản xuất.

Chọn đúng cút nước chữ T giúp hệ thống đường ống vận hành ổn định

Cút chữ T không đơn thuần là một phụ kiện có hình dạng chữ T. Chọn đúng cần dựa trên tổ hợp: kích thước + vật liệu + kiểu kết nối + áp suất + nhiệt độ + môi chất + tiêu chuẩn. Chọn sai, phụ kiện có thể không khớp với đường ống hoặc không đáp ứng điều kiện vận hành, kéo theo rò rỉ, chi phí sửa chữa và thời gian gián đoạn.

Đang cần chọn cút nước chữ T cho hệ thống đường ống? Hãy xác định kích thước ống, vật liệu, kiểu kết nối và môi chất sử dụng. Nếu chưa chắc về quy cách, bạn có thể gửi thông số đường ống để được tư vấn loại phù hợp.
