Hộp van là gì? Cấu tạo, phân loại và cách chọn hộp bảo vệvan phù hợp cho van ngầm

Van đặt ngầm giúp hệ thống gọn gàng, nhưng lại đặt ra một bài toán: làm sao bảo vệ van mà vẫn tiếp cận nhanh khi cần đóng, mở hoặc bảo trì? Câu trả lời nằm ở hộp bảo vệ van, bộ phận bảo vệ và tạo điểm tiếp cận cho các van đặt dưới nền đất, sân vườn hay vỉa hè.

Bài viết này giải thích khái niệm, cấu tạo, phân loại, thông số, ứng dụng, cách chọn và lưu ý lắp đặt, để bạn chọn đúng ngay từ đầu.

Hộp van giúp bảo vệ van và thuận tiện bảo trì như thế nào?

Nhiều van được lắp dưới nền đất, sân vườn, vỉa hè hoặc khu vực ngoài trời. Nếu không có giải pháp bảo vệ, van dễ bị đất đá, nước bẩn hoặc tác động cơ học làm ảnh hưởng đến khả năng vận hành.

Hộp bảo vệvan xử lý vấn đề này bằng hai cách:

• Bảo vệ: tạo một khoang che chắn quanh van, ngăn đất đá và vật lạ rơi vào.

• Tạo điểm tiếp cận: nắp hộp nằm ở mặt đất hoàn thiện, giúp người vận hành mở nắp là chạm được tới van.

Lợi ích thực tế là rút ngắn thời gian thao tác và bảo trì. Khi có sự cố rò rỉ hoặc cần ngắt nước khẩn cấp, việc tìm và mở van nhanh có thể quyết định mức thiệt hại. Thiếu hộp bảo vệvan, bạn thường phải đào bới để tìm van, vừa mất thời gian vừa dễ làm hỏng van và đường ống xung quanh.

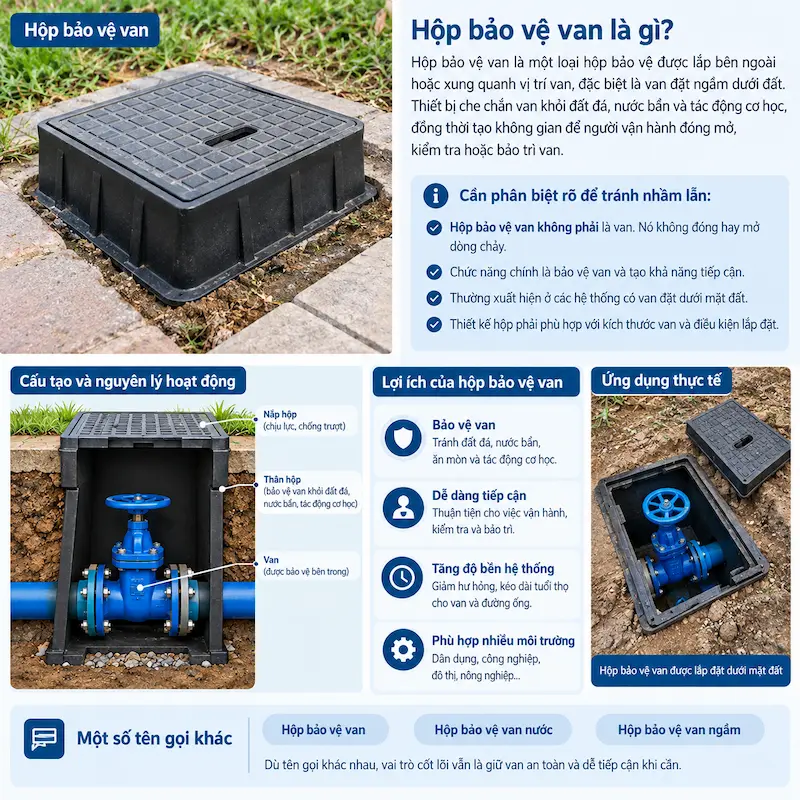

Hộp van là gì?

Hộp bảo vệ van là một loại hộp bảo vệ được lắp bên ngoài hoặc xung quanh vị trí van, đặc biệt là van đặt ngầm dưới đất. Thiết bị che chắn van khỏi đất đá, nước bẩn và tác động cơ học, đồng thời tạo không gian để người vận hành đóng mở, kiểm tra hoặc bảo trì van.

Cần phân biệt rõ để tránh nhầm lẫn:

• Hộp bảo vệvan không phải là van. Nó không đóng hay mở dòng chảy.

• Chức năng chính là bảo vệ van và tạo khả năng tiếp cận.

• Thường xuất hiện ở các hệ thống có van đặt dưới mặt đất.

• Thiết kế hộp phải phù hợp với kích thước van và điều kiện lắp đặt.

Trong thực tế, thiết bị này còn được gọi bằng nhiều tên như hộp bảo vệ van, hộp bảo vệ van nước hay hộp bảo vệ van ngầm, tùy hệ thống và thói quen từng vùng. Dù tên gọi khác nhau, vai trò cốt lõi vẫn là giữ van an toàn và dễ tiếp cận khi cần.

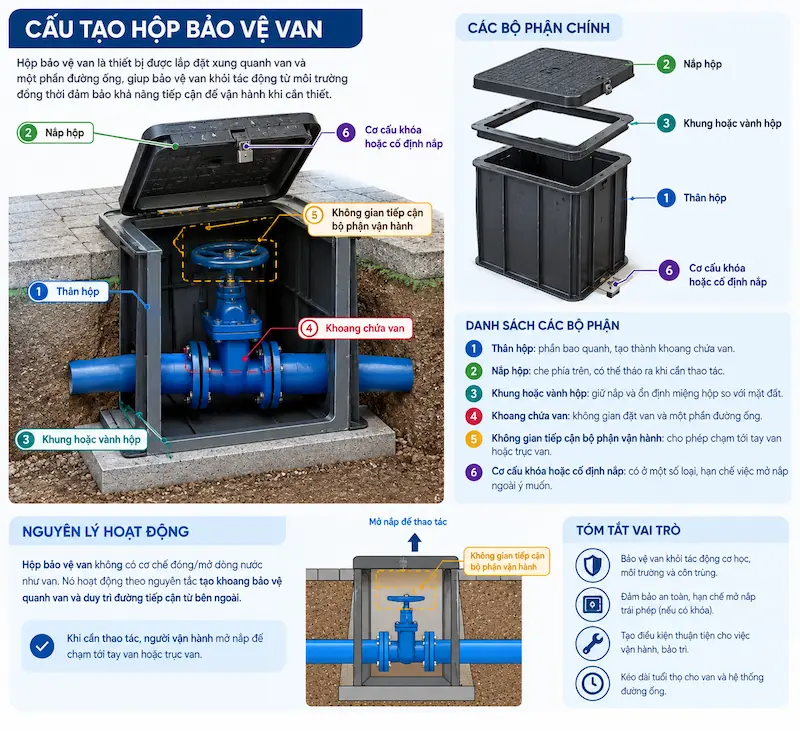

Cấu tạo và nguyên lý hoạt động của hộp van

Một hộp bảo vệ van thường gồm các bộ phận sau:

• Thân hộp: phần bao quanh, tạo thành khoang chứa van.

• Nắp hộp: che phía trên, có thể tháo ra khi cần thao tác.

• Khung hoặc vành hộp: giữ nắp và ổn định miệng hộp so với mặt đất.

• Khoang chứa van: không gian đặt van và một phần đường ống.

• Không gian tiếp cận bộ phận vận hành: cho phép chạm tới tay van hoặc trục van.

• Cơ cấu khóa hoặc cố định nắp: có ở một số loại, hạn chế việc mở nắp ngoài ý muốn.

Về nguyên lý, hộp bảo vệ van không có cơ chế đóng/mở dòng nước như van. Nó hoạt động theo nguyên tắc tạo khoang bảo vệ quanh van và duy trì đường tiếp cận từ bên ngoài. Khi cần thao tác, người vận hành mở nắp hộp, tiếp cận tay van, trục van hoặc bộ phận điều khiển, rồi đóng nắp lại sau khi hoàn tất.

Người mới thường nhầm hộp bảo vệ van với một loại van, nên hãy nhớ: van điều khiển dòng chảy, còn hộp bảo vệ van bảo vệ và mở đường tới van.

Hộp van có những loại nào?

Hộp bảo vệ van có thể phân loại theo vật liệu và theo ứng dụng.

Theo vật liệu:

• Hộp bảo vệ van nhựa: trọng lượng nhẹ, dễ vận chuyển và lắp đặt, chống ăn mòn tốt, phù hợp nhiều hệ thống tưới và cấp nước.

• Hộp bảo vệ van gang: độ cứng và độ bền cơ học cao, có thể dùng ở khu vực có nguy cơ chịu tải, thường phù hợp với hạ tầng, đường giao thông hoặc nơi cần độ chắc chắn.

• Hộp bảo vệ van composite: tương đối nhẹ, không gỉ như kim loại, chịu môi trường tốt, dùng được cho vị trí ngoài trời hoặc công trình hạ tầng tùy thiết kế.

Theo ứng dụng:

• Hộp bảo vệ van cấp nước

• Hộp bảo vệ van tưới

• Hộp bảo vệ van PCCC

• Hộp bảo vệ van đặt ngầm

• Hộp bảo vệ van cho hệ thống cảnh quan

Cách phân loại này giúp bạn thu hẹp lựa chọn nhanh: xác định hệ thống đang dùng và vị trí đặt hộp trước, rồi mới xét đến vật liệu cụ thể.

Thông số hộp van cần quan tâm

Đây là nhóm thông tin quyết định hộp có dùng tốt hay không:

Điểm cần nhớ: không nên chọn hộp bảo vệ van chỉ dựa trên DN của van. Hãy kiểm tra kích thước thực tế của van, không gian thao tác, chiều sâu chôn và điều kiện tải trọng phía trên.

Cách chọn kích thước hộp bảo vệ van phù hợp với van

Hãy đi theo trình tự: van → kích thước thực tế → không gian thao tác → chiều sâu → môi trường → tải trọng.

Các yếu tố cần kiểm tra:

• Kích thước và chiều cao tổng thể của van

• Khoảng không cần thiết để thao tác

• Vị trí tay van hoặc trục van

• Độ sâu lắp đặt và kích thước đường ống

• Điều kiện nền đất

• Có phương tiện giao thông đi qua hay không

Có thể ghi nhớ bằng một công thức đơn giản: hộp bảo vệ van phải đủ lớn để chứa van, đủ khoảng trống để thao tác và đủ chắc cho điều kiện lắp đặt.

Hộp quá nhỏ gây khó khăn khi bảo trì, vì van vừa khoang nhưng tay người vận hành không xoay được. Ngược lại, hộp quá lớn làm tăng chi phí và khối lượng đào lắp. Mục tiêu là vừa đủ, không phải càng lớn càng tốt.

So sánh hộp van nhựa, gang và composite

Bảng dưới đây giúp bạn đối chiếu nhanh:

Không có vật liệu nào luôn tốt nhất. Lựa chọn phụ thuộc vào vị trí, tải trọng, môi trường và loại van. Hộp nhựa thuận tiện cho sân vườn, còn khu vực có xe qua lại nên xem xét kỹ cấp tải của sản phẩm trước khi quyết định.

Tại sao không nên để van ngầm trực tiếp dưới đất?

Chôn van trần dưới đất có vẻ tiết kiệm lúc đầu, nhưng thường phát sinh chi phí về sau:

• Khó tìm vị trí van, nhất là khi mặt bằng đã thay đổi hoặc cỏ mọc phủ.

• Đất đá phủ lên van, cản trở việc thao tác.

• Nước và bùn đất tích tụ, làm khó đóng/mở.

• Tăng thời gian bảo trì vì phải đào lên mỗi lần kiểm tra.

• Nguy cơ hư hỏng do tác động cơ học khi đào xới hoặc có tải đè lên.

• Khó xác định vị trí khi xảy ra sự cố, đúng lúc cần phản ứng nhanh nhất.

Hộp bảo vệ van khắc phục các điểm này bằng cách tạo một điểm tiếp cận có cấu trúc và dễ nhận biết. Hậu quả của việc bỏ qua thường không thấy ngay, mà chỉ lộ ra khi bạn cần khóa nước gấp và không biết van nằm ở đâu.

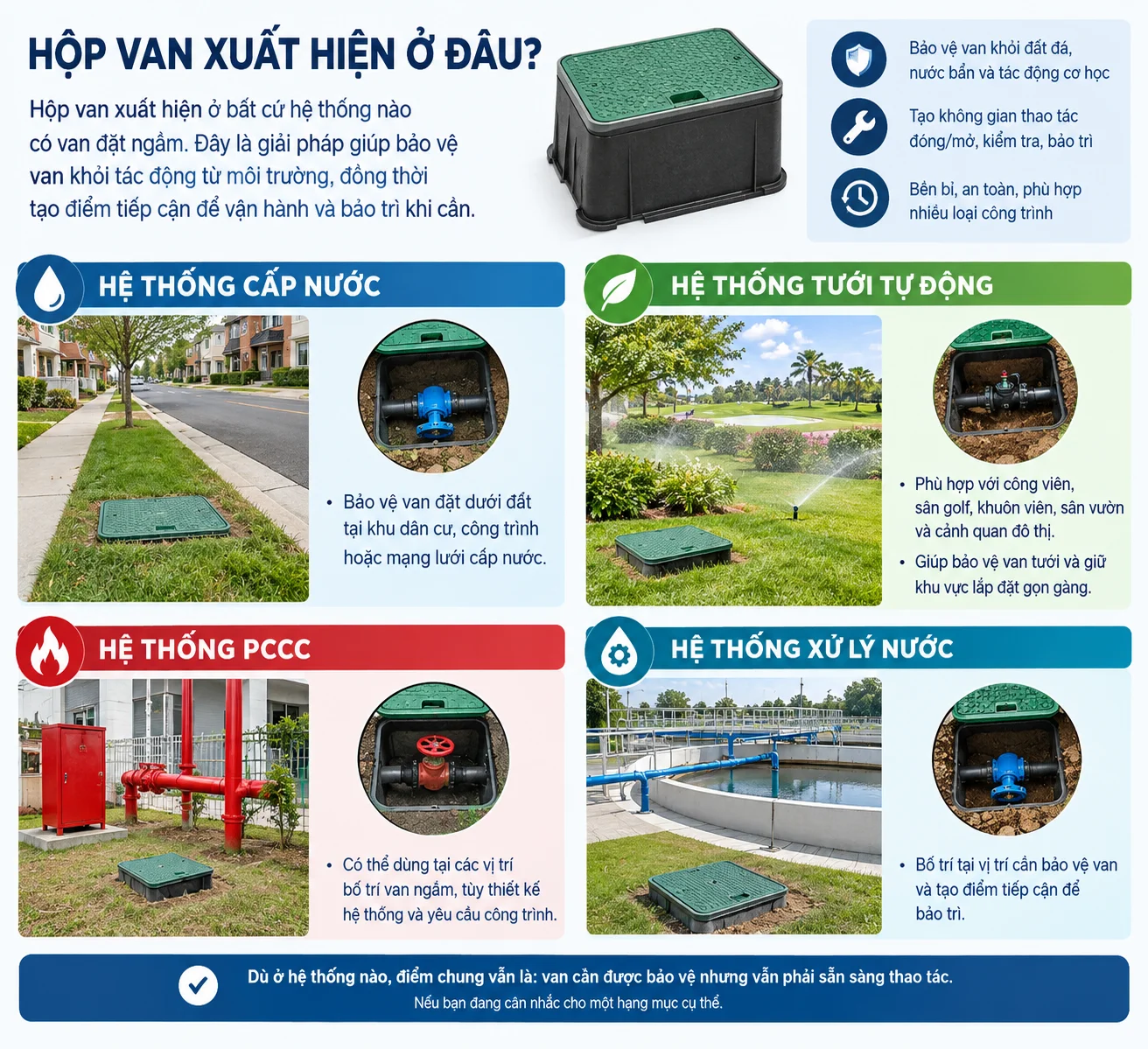

Hộp bảo vệ van được sử dụng ở đâu?

Hộp van xuất hiện ở bất cứ hệ thống nào có van đặt ngầm:

• Hệ thống cấp nước: bảo vệ van đặt dưới đất tại khu dân cư, công trình hoặc mạng lưới cấp nước.

• Hệ thống tưới tự động: đặc biệt phù hợp với công viên, sân golf, khuôn viên, sân vườn và cảnh quan đô thị. Hộp giúp bảo vệ van tưới và giữ khu vực lắp đặt gọn gàng.

• Hệ thống PCCC: có thể dùng tại các vị trí bố trí van ngầm, tùy thiết kế hệ thống và yêu cầu công trình.

• Hệ thống xử lý nước: bố trí tại vị trí cần bảo vệ van và tạo điểm tiếp cận để bảo trì.

Ở mỗi hệ thống, điểm chung là van cần được bảo vệ nhưng vẫn phải sẵn sàng thao tác. Nếu bạn đang cân nhắc cho một hạng mục cụ thể.

Những sai lầm thường gặp khi chọn và lắp hộp bảo vệ van

Sáu lỗi dưới đây xuất hiện thường xuyên nhất:

1. Chọn hộp chỉ theo DN van. DN đường ống không phản ánh đủ kích thước thực tế của van.

2. Hộp quá nhỏ. Van vừa khoang nhưng người vận hành không đủ chỗ thao tác.

3. Không tính tải trọng phía trên. Hộp ở khu vực xe chạy qua cần cấp chịu tải phù hợp.

4. Lắp hộp quá sâu. Gây khó tiếp cận nắp và bộ phận vận hành.

5. Không tính khả năng thoát nước. Nước đọng lâu ngày gây bất tiện khi bảo trì và ảnh hưởng môi trường quanh van.

6. Không xác định chính xác vị trí van. Sau một thời gian sử dụng, rất khó tìm lại chỗ để sửa chữa.

Phần lớn lỗi này xuất phát từ việc chọn hộp trước rồi mới đo van. Hãy đảo ngược thứ tự: đo van và khảo sát vị trí trước, chọn hộp sau.

Checklist chọn hộp van trước khi lắp đặt

Trước khi đặt mua, hãy rà soát nhanh danh sách sau:

• Xác định loại van cần bảo vệ

• Đo kích thước thực tế của van

• Xác định chiều sâu chôn van

• Kiểm tra không gian thao tác

• Xác định vật liệu hộp

• Xác định tải trọng phía trên

• Kiểm tra điều kiện nước và đất

• Chọn kích thước nắp phù hợp

• Kiểm tra khả năng tiếp cận khi bảo trì

• Đảm bảo vị trí hộp dễ nhận biết

Nếu còn mục nào chưa chắc chắn, đó chính là điểm nên làm rõ trước khi đặt hàng, vì sửa sau khi đã lắp thường tốn kém hơn nhiều.

Hướng dẫn lắp đặt hộp bảo vệ van cơ bản

Quy trình cơ bản gồm các bước:

1. Xác định vị trí van.

2. Đào và chuẩn bị khu vực đặt hộp.

3. Đặt van đúng cao độ và vị trí.

4. Lắp hộp sao cho van nằm đúng trong khoang bảo vệ.

5. Điều chỉnh cao độ nắp hộp phù hợp với mặt đất hoàn thiện.

6. Gia cố nền xung quanh nếu cần.

7. Kiểm tra khả năng đóng/mở van qua nắp hộp.

8. Đóng nắp và kiểm tra độ ổn định.

Lưu ý: phương án nền móng, thoát nước và khả năng chịu tải cần được điều chỉnh theo loại hộp, vị trí và yêu cầu thực tế của công trình. Với các vị trí chịu tải hoặc hạng mục quan trọng, nên tham khảo hướng dẫn của nhà sản xuất hoặc đơn vị thiết kế.

Câu hỏi thường gặp về hộp bảo vệ van

Hộp van dùng để làm gì?

Để bảo vệ van, đặc biệt là van đặt ngầm, đồng thời tạo vị trí tiếp cận để đóng mở, kiểm tra và bảo trì.

Hộp bảo vệ van có phải là van không?

Không. Hộp bảo vệ van là bộ phận bảo vệ và tiếp cận, không trực tiếp điều khiển dòng chảy.

Hộp bảo vệ van nên làm bằng nhựa hay gang?

Tùy vị trí sử dụng. Nhựa thuận tiện cho hệ thống cần trọng lượng nhẹ; gang có thể phù hợp với vị trí cần độ bền cơ học và khả năng chịu tải cao hơn. Cần dựa vào điều kiện thực tế và thông số từng sản phẩm.

Chọn kích thước hộp bảo vệ van dựa vào yếu tố nào?

Dựa vào kích thước thực tế của van, chiều sâu lắp đặt, không gian thao tác, đường ống và điều kiện tải trọng tại vị trí đặt hộp.

Có cần hộp bảo vệ van cho van đặt trên mặt đất không?

Không phải mọi trường hợp. Hộp bảo vệ van đặc biệt hữu ích khi van đặt ngầm hoặc cần được bảo vệ khỏi môi trường và tác động cơ học bên ngoài.

Hộp bảo vệ van giúp bảo vệ van và thuận tiện cho bảo trì

Tóm lại, hộp van = bảo vệ van + tạo điểm tiếp cận + hỗ trợ bảo trì. Thiết bị nhỏ này giúp van ngầm luôn sẵn sàng vận hành và giảm rủi ro mất thời gian, tốn công khi có sự cố.

Khi lựa chọn, đừng chỉ nhìn vào giá hoặc kích thước đường ống. Hãy xem xét đồng thời kích thước van, vật liệu, chiều sâu, tải trọng và môi trường lắp đặt.

Nếu bạn đang cần chọn hộp bảo vệ van cho hệ thống cấp nước, tưới tiêu, PCCC hoặc van đặt ngầm, hãy cung cấp loại van, kích thước van, vị trí lắp đặt và điều kiện tải trọng để được tư vấn kích thước và vật liệu phù hợp.
