Van điều áp hơi nóng: Giải pháp kiểm soát áp suất chuyên sâu cho hệ thống lò hơi

Bạn đã bao giờ đối mặt với tình trạng hệ thống hơi nóng vận hành không ổn định, áp suất đầu ra biến thiên thất thường khiến các thiết bị downstream như máy sấy, bộ trao đổi nhiệt liên tục báo lỗi hoặc hư hỏng? Trong các nhà máy công nghiệp, áp suất hơi từ lò hơi thường rất cao để đảm bảo việc vận chuyển đi xa, nhưng các thiết bị sử dụng hơi lại chỉ cần một mức áp suất thấp và ổn định.

Việc không sử dụng hoặc chọn sai van điều áp hơi nóng chính là nguyên nhân trực tiếp dẫn đến lãng phí năng lượng khủng khiếp và nguy cơ mất an toàn cháy nổ cao. Một hệ thống thiếu kiểm soát áp suất sẽ làm giảm tuổi thọ thiết bị cơ khí nhanh chóng, thậm chí gây đình trệ toàn bộ dây chuyền sản xuất. Bài viết này sẽ phân tích sâu về kỹ thuật, giúp bạn hiểu rõ cách chọn và vận hành van điều áp để tối ưu hóa hiệu suất cho nhà máy.

Van điều áp hơi nóng là gì? Định nghĩa và vai trò thực tế

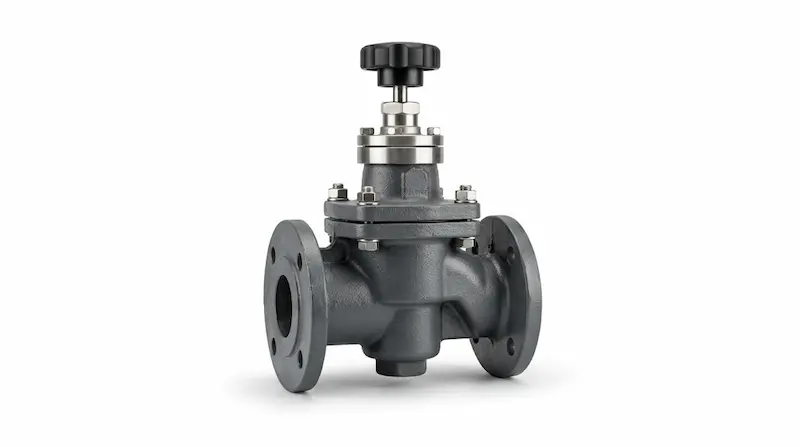

Van điều áp hơi nóng (Pressure Reducing Valve - PRV) là một thiết bị cơ khí chuyên dụng dùng để giảm áp suất hơi đầu vào từ nguồn (lò hơi) và duy trì một mức áp suất đầu ra thấp hơn, ổn định tại phía sau van, bất chấp sự biến động của áp suất đầu vào hay sự thay đổi của lưu lượng tiêu thụ.

Trong hệ thống nhiệt, thiết bị này đóng ba vai trò cốt lõi:

• Bảo vệ thiết bị: Ngăn chặn áp suất cao vượt ngưỡng gây nổ hoặc hỏng hóc các thiết bị sử dụng hơi.

• Tối ưu vận hành: Cung cấp mức nhiệt độ chính xác (vì trong hơi bão hòa, áp suất và nhiệt độ tỷ lệ thuận với nhau).

• Tiết kiệm năng lượng: Giảm thiểu lượng hơi thừa không cần thiết và hạn chế tình trạng rò rỉ tại các mối nối do áp lực quá lớn.

Có thể nói, van điều áp chính là "bộ não" điều tiết nhịp thở cho toàn bộ hệ thống nhiệt trong công nghiệp hiện đại.

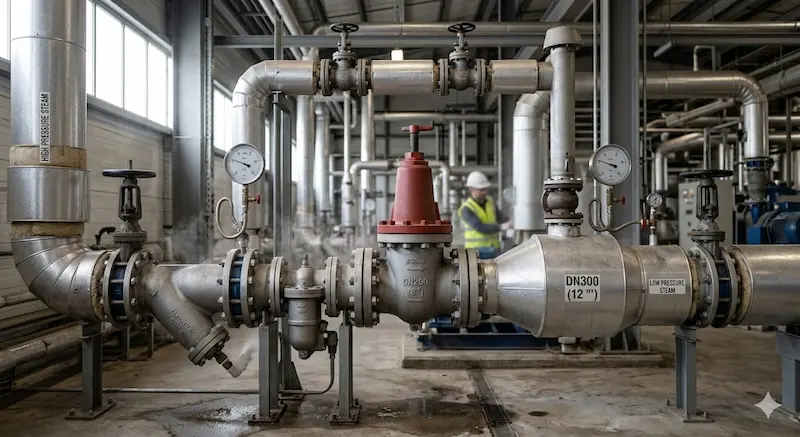

Nguyên lý hoạt động của van điều áp hơi nóng

Nguyên lý cốt lõi của van điều áp dựa trên sự cân bằng lực giữa áp suất đầu ra (downstream) và lực đẩy của lò xo cài đặt. Đây là một cơ chế tự vận hành, không cần nguồn năng lượng bên ngoài đối với các dòng van cơ truyền thống.

• Cơ chế phản hồi: Van sử dụng một màng (diaphragm) hoặc piston để cảm nhận áp suất tại cửa ra. Lực này sẽ đối đầu với lực nén của lò xo điều chỉnh ở phía trên.

• Khi áp suất đầu ra tăng: Áp lực tác động lên màng van sẽ thắng lực lò xo, đẩy đĩa van đi xuống (hoặc đi lên tùy thiết kế) để đóng bớt cửa van, làm giảm lượng hơi đi qua.

• Khi áp suất đầu ra giảm: Lực lò xo chiếm ưu thế, đẩy cửa van mở rộng hơn để bù đắp áp suất thiếu hụt.

Bản chất của quá trình này là sự tự cân bằng liên tục để giữ cho áp suất tại thiết bị downstream luôn nằm trong dải cho phép, đảm bảo chất lượng sản phẩm trong quá trình sấy, hấp hoặc gia nhiệt.

Phân tích chuyên sâu các loại van điều áp hơi nóng phổ biến

Việc lựa chọn loại van phụ thuộc vào quy mô hệ thống và độ chính xác yêu cầu. Dưới đây là ba dòng van phổ biến nhất trên thị trường:

1. Van điều áp hơi trực tiếp (Direct Acting)

Đây là loại van có cấu tạo đơn giản nhất với đĩa van được kết nối trực tiếp với lò xo điều chỉnh.

• Ưu điểm: Giá thành rẻ, kích thước nhỏ gọn, ít hỏng hóc vặt.

• Nhược điểm: Độ chính xác không cao, dễ bị hiện tượng "droop" (áp suất đầu ra sụt giảm khi lưu lượng tăng cao).

• Ứng dụng: Phù hợp cho các thiết bị nhỏ, công suất thấp và không yêu cầu áp suất tuyệt đối chính xác.

2. Van điều áp hơi gián tiếp (Pilot Operated)

Loại van này sử dụng một van phụ (pilot) để điều khiển đĩa van chính.

• Ưu điểm: Độ chính xác cực cao, có khả năng duy trì áp suất ổn định ngay cả khi lưu lượng hơi thay đổi đột ngột. Công suất dẫn dòng lớn hơn nhiều so với van trực tiếp cùng kích cỡ.

• Nhược điểm: Cấu tạo phức tạp, giá thành cao và yêu cầu hơi phải sạch để tránh kẹt các đường ống pilot nhỏ.

• Ứng dụng: Sử dụng rộng rãi trong các hệ thống hơi công nghiệp lớn, nhà máy thực phẩm, dệt nhuộm.

3. Van điều áp điện tử

Sử dụng bộ điều khiển PID, cảm biến áp suất và đầu kịch (actuator) điện.

• Ưu điểm: Cho phép cài đặt thông số qua màn hình, tích hợp vào hệ thống PLC/SCADA của nhà máy để giám sát từ xa.

• Ứng dụng: Các nhà máy công nghệ cao, yêu cầu thay đổi áp suất linh hoạt theo quy trình sản xuất.

Thông số kỹ thuật cần quan tâm đặc biệt

Sai lầm trong thông số kỹ thuật là nguyên nhân hàng đầu khiến van điều áp hỏng nhanh hoặc gây rung giật (tiếng ồn) trong đường ống.

• Áp suất đầu vào (Inlet Pressure): Áp suất cao nhất từ lò hơi có thể cung cấp.

• Áp suất đầu ra (Outlet Pressure): Dải áp suất bạn muốn duy trì (Ví dụ: Giảm từ 10 bar xuống 2 bar).

• Nhiệt độ làm việc: Hơi nóng thường có nhiệt độ từ 180°C đến hơn 300°C. Vật liệu gioăng và màng van phải chịu được mức nhiệt này.

• Lưu lượng (Flow rate): Tính bằng kg/h hoặc m³/h. Đừng chọn van chỉ dựa vào kích thước đường ống (DN); hãy chọn dựa vào lượng hơi thực tế tiêu thụ.

• Vật liệu thân van: Gang dẻo (Ductile Iron) cho hệ thống thường, thép đúc (Cast Steel) cho áp suất cao và Inox (Stainless Steel) cho môi trường yêu cầu vệ sinh an toàn thực phẩm.

Insight chuyên gia: Nếu chọn van quá lớn so với lưu lượng thực tế, đĩa van sẽ luôn hoạt động gần sát ghế van, gây ra hiện tượng "chatter" (đóng mở liên tục) dẫn đến mòn vẹt và hỏng van nhanh chóng.

So sánh tổng quan các dòng van điều áp hơi

Tại sao hệ thống của bạn bắt buộc phải có van điều áp hơi nóng?

Hơi nóng từ lò hơi thường được duy trì ở áp suất cao để giảm kích thước đường ống vận chuyển và tránh ngưng tụ sớm. Tuy nhiên, phần lớn các thiết bị như nồi nấu, máy sấy lại làm việc hiệu quả nhất ở áp suất thấp vì:

1. Tăng nhiệt dung riêng: Hơi ở áp suất thấp có ẩn nhiệt hóa hơi lớn hơn, giúp truyền nhiệt hiệu quả hơn.

2. Đảm bảo an toàn: Giảm áp suất giúp các thiết bị đầu cuối hoạt động trong dải an toàn của nhà sản xuất.

3. Ổn định chất lượng sản phẩm: Áp suất ổn định đồng nghĩa với nhiệt độ ổn định, giúp sản phẩm (nhựa, thực phẩm, vải) không bị cháy hoặc chưa chín.

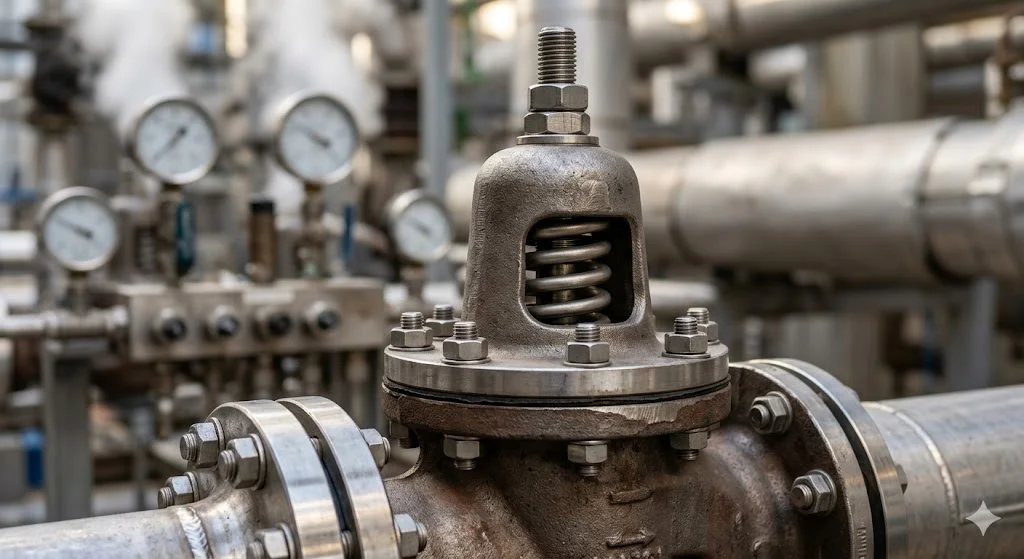

Ứng dụng thực tế của van điều áp

Thiết bị này là thành phần không thể thiếu trong:

• Nhà máy thực phẩm & giải khát: Tiệt trùng, nấu bia, chế biến sữa.

• Ngành dệt may & da giày: Hệ thống sấy vải, là hơi.

• Y tế & Dược phẩm: Nồi hấp tiệt trùng thiết bị y tế.

• Công nghiệp nặng: Sản xuất giấy, cao su, hóa chất.

Sai lầm thường gặp và hậu quả nghiêm trọng

Nhiều đơn vị vận hành thường mắc phải những lỗi cơ bản khi sử dụng van điều áp hơi nóng:

• Chọn van theo kích thước ống: Đây là sai lầm phổ biến nhất. Van quá lớn sẽ gây hiện tượng đóng mở liên tục (hunting), van quá nhỏ sẽ không cấp đủ hơi.

• Bỏ qua bộ lọc (Strainer): Các mạt sắt, cặn bẩn từ lò hơi sẽ làm rách màng van hoặc kẹt đĩa van khiến áp suất vọt lên bằng áp đầu vào (overpressure).

• Không lắp bẫy hơi trước van: Nước ngưng tích tụ va đập vào van gây hiện tượng "thủy kích", phá hỏng các bộ phận bên trong.

Hậu quả là áp suất không ổn định, hỏng hóc thiết bị trị giá hàng tỷ đồng và thậm chí gây tai nạn lao động do nổ thiết bị chịu áp lực.

Checklist: Cách chọn van điều áp chuẩn chuyên gia

Để đảm bảo chọn mua đúng sản phẩm, hãy tuân thủ checklist sau:

1. Xác định áp suất đầu vào thực tế và áp suất đầu ra mong muốn.

2. Tính toán lưu lượng hơi tiêu thụ lớn nhất (Peak load).

3. Kiểm tra nhiệt độ hơi để chọn vật liệu thân van (Gang, Thép hay Inox).

4. Lựa chọn kiểu kết nối: Ren (cho DN nhỏ) hoặc Mặt bích (cho DN lớn).

5. Ưu tiên các thương hiệu có uy tín và chế độ bảo hành rõ ràng (như Yoshitake, Spirax Sarco, Tung Lung...).

Lưu ý quan trọng khi lắp đặt và vận hành

Lắp đặt đúng kỹ thuật quyết định 70% tuổi thọ của van điều áp:

• Lắp đúng chiều: Luôn theo hướng mũi tên chỉ dòng chảy trên thân van.

• Bộ lọc chữ Y (Y-Strainer): Bắt buộc phải có phía trước van (lắp ngang) để bảo vệ van khỏi cặn bẩn.

• Đồng hồ đo áp suất: Lắp cả trước và sau van để theo dõi hiệu quả điều áp.

• Đoạn ống thẳng: Nên có một khoảng cách ống thẳng trước và sau van (thường là 10 lần đường kính ống) để dòng hơi ổn định.

• Xả nước ngưng: Lắp bẫy hơi phía trước trạm điều áp để loại bỏ nước ngưng, tránh thủy kích.

FAQ - Những câu hỏi thường gặp

1. Van điều áp hơi nóng dùng để làm gì?

Thiết bị dùng để giảm áp suất hơi cao từ lò hơi xuống mức áp suất thấp ổn định để phù hợp với yêu cầu của thiết bị sử dụng.

2. Tại sao van điều áp của tôi phát ra tiếng hú lớn?

Nguyên nhân thường do lưu lượng hơi quá lớn so với công suất van hoặc vận tốc hơi quá cao. Việc lắp đặt thêm bộ giảm âm hoặc chọn lại size van sẽ khắc phục được tình trạng này.

3. Tôi có thể dùng van điều áp nước cho hơi nóng không?

Tuyệt đối không. Hơi nóng có nhiệt độ rất cao và tính chất vật lý khác hoàn toàn nước. Sử dụng van nước cho hơi sẽ làm hỏng gioăng và màng van ngay lập tức.

4. Bao lâu thì nên bảo trì van điều áp một lần?

Định kỳ 6 - 12 tháng tùy vào chất lượng hơi. Cần kiểm tra màng van, lò xo và vệ sinh lưới lọc phía trước.

5. Giá van điều áp bao nhiêu?

Giá thành phụ thuộc vào kích thước (DN), thương hiệu và vật liệu. Các dòng van Pilot công nghiệp sẽ có giá cao hơn các dòng Direct acting đơn giản.

Kết luận

Đầu tư một chiếc van điều áp hơi nóng chất lượng là giải pháp bài bản nhất để bảo vệ hệ thống, tiết kiệm năng lượng và nâng cao năng suất nhà máy. Việc hiểu rõ nguyên lý và các thông số kỹ thuật sẽ giúp bạn tránh được những rủi ro vận hành không đáng có, đồng thời đảm bảo an toàn tuyệt đối cho con người và thiết bị.

Nếu bạn đang băn khoăn về cách tính toán lưu lượng hơi hoặc cần lựa chọn model van phù hợp nhất cho dự án của mình, đừng ngần ngại liên hệ với đội ngũ kỹ thuật của chúng tôi. Chúng tôi sẵn sàng hỗ trợ tư vấn chuyên sâu và cung cấp giải pháp điều áp tối ưu nhất cho hệ thống của bạn.
