Van bướm DN300: Giải pháp kỹ thuật tối ưu cho hệ thống đường ống quy mô lớn

Trong các công trình cấp thoát nước công nghiệp, xử lý nước thải hay hệ thống PCCC, đường ống kích thước lớn như DN300 là một thành phần cốt lõi. Tuy nhiên, một thực tế đáng ngại thường xuyên xảy ra là việc chọn sai van bướm phi 325mm dẫn đến những hậu quả nghiêm trọng. Van không chịu được áp lực gây rò rỉ, đĩa van bị kẹt do sai vật liệu, hoặc đơn giản nhất là tiêu chuẩn mặt bích không khớp khiến việc lắp đặt trở thành một cơn ác mộng kỹ thuật.

Tại các hệ thống quy mô lớn, sai lầm trong việc chọn van không chỉ dừng lại ở việc hỏng hóc thiết bị đơn thuần. Nó kéo theo sự gián đoạn sản xuất của toàn bộ nhà máy, chi phí thay thế cực kỳ đắt đỏ và rủi ro mất an toàn vận hành. Một chiếc van bướm phi 325mm chỉ thực sự phát huy hiệu quả khi nó được lựa chọn dựa trên sự am hiểu sâu sắc về thông số kỹ thuật và môi trường làm việc thực tế. Bài viết này sẽ giúp bạn phân tích chi tiết để có cái nhìn của một chuyên gia trước khi quyết định đầu tư.

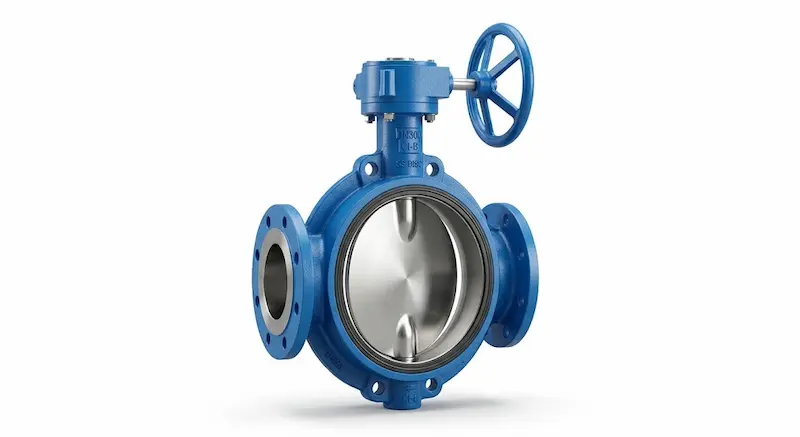

Van bướm DN300 là gì? Định nghĩa và cấu tạo chuẩn

Van bướm phi 325mm là dòng van chặn được thiết kế chuyên dụng cho các đường ống có đường kính danh nghĩa DN300, tương đương với kích thước ống khoảng 12 inch hoặc phi 325mm. Đây là loại van có thiết kế đóng mở dạng xoay, trong đó bộ phận ngăn dòng chảy có hình dạng giống một cánh bướm.

Về cấu tạo, một chiếc van bướm tiêu chuẩn bao gồm các bộ phận chính:

• Thân van: Thường đúc từ gang cầu hoặc inox, thiết kế dạng vòng (wafer) hoặc có tai gửi (lug) để kẹp giữa hai mặt bích.

• Đĩa van (Cánh bướm): Là bộ phận tiếp xúc trực tiếp với lưu chất, có thể xoay 90 độ để đóng hoặc mở dòng chảy.

• Trục van: Truyền lực từ bộ phận điều khiển đến đĩa van.

• Gioăng làm kín (Seat): Bộ phận cực kỳ quan trọng giúp van kín khít hoàn toàn, thường làm từ cao su EPDM, Teflon (PTFE) hoặc kim loại.

Nhờ cấu tạo đơn giản nhưng chắc chắn, thiết bị này đóng vai trò then chốt trong việc đóng/mở hoặc điều tiết lưu lượng trong các đường ống có kích thước lớn mà không chiếm quá nhiều không gian lắp đặt.

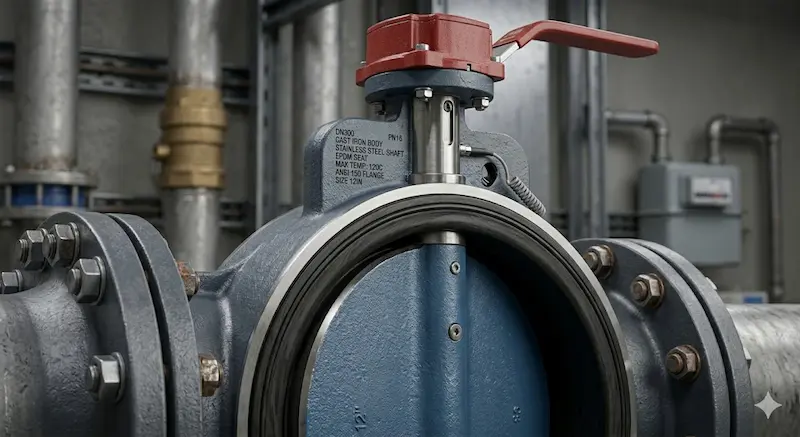

Nguyên lý hoạt động của van bướm trong hệ thống áp lực

Nguyên lý vận hành của van bướm phi 325mm dựa trên cơ chế xoay quanh trục tâm. Khi người vận hành tác động lực vào bộ phận điều khiển (tay quay, điện hoặc khí nén), lực này sẽ truyền qua trục van làm đĩa van xoay.

Hành trình đóng mở của van diễn ra trong phạm vi góc từ 0° đến 90°:

• Ở trạng thái 0°: Đĩa van nằm vuông góc với đường ống, ép chặt vào gioăng làm kín để ngăn chặn hoàn toàn dòng lưu chất.

• Ở trạng thái 90°: Đĩa van nằm song song với dòng chảy, diện tích cản trở là nhỏ nhất, cho phép lưu chất đi qua tối đa.

Bản chất của việc điều khiển dòng chảy ở đây là thay đổi diện tích thông thủy. Tuy nhiên, với kích thước lớn như DN300, việc điều tiết ở các góc nhỏ (dưới 30°) thường không được khuyến khích vì áp lực dòng chảy mạnh có thể gây rung lắc và làm mòn gioăng nhanh chóng.

Phân tích chuyên sâu: Các loại van bướm phi 325mm phổ biến

Việc chọn kiểu truyền động cho van bướm phi 325mm phụ thuộc vào yêu cầu về tự động hóa và vị trí lắp đặt thực tế.

1. Van bướm tay quay (Vô lăng)

Van bướm tay quay là loại phổ biến nhất cho kích thước DN300. Do kích thước đĩa van lớn, lực cản của lưu chất rất cao nên không thể dùng tay gạt thông thường (đòi hỏi lực tay quá lớn). Van tay quay sử dụng hộp số giảm tốc giúp việc đóng mở trở nên nhẹ nhàng, chính xác và an toàn cho người vận hành.

2. Van bướm điều khiển điện

Trong các nhà máy thông minh hoặc trạm xử lý nước tập trung, van điều khiển điện là ưu tiên hàng đầu. Thiết bị sử dụng motor điện (24V, 220V hoặc 380V) để đóng mở van từ xa thông qua tủ điều khiển PLC. Loại này phù hợp cho các vị trí khó tiếp cận hoặc cần sự phối hợp chính xác giữa nhiều van trong hệ thống.

3. Van bướm điều khiển khí nén

Đặc trưng bởi tốc độ đóng mở cực nhanh (chỉ từ 1-3 giây). Van khí nén thường được dùng trong các môi trường công nghiệp yêu cầu tính an toàn cháy nổ cao hoặc cần phản ứng tức thì khi có sự cố. Tuy nhiên, hệ thống này yêu cầu phải có nguồn khí nén ổn định tại hiện trường.

Thông số kỹ thuật cần quan tâm đặc biệt

Sai sót một thông số nhỏ khi mua van bướm phi 325mm có thể khiến thiết bị trở thành phế liệu vì không thể lắp vừa vào hệ thống hiện có.

• Kích thước: DN300 (12").

• Áp suất làm việc: Phổ biến nhất là PN10, PN16 hoặc PN25. Phải đảm bảo áp suất định danh của van cao hơn áp suất hoạt động tối đa của máy bơm.

• Tiêu chuẩn mặt bích: Đây là "tử huyệt" kỹ thuật. Bạn cần biết chính xác hệ thống đang dùng chuẩn JIS (Nhật), ANSI (Mỹ), DIN (Đức) hay BS (Anh) để chọn thân van có lỗ bulông tương ứng.

• Vật liệu gioăng: * EPDM: Dùng cho nước sạch, nước thải nhẹ (nhiệt độ < 90°C).

  • PTFE (Teflon): Dùng cho hóa chất, môi trường có độ ăn mòn cao.

  • Gioăng kim loại: Dùng cho hơi nóng hoặc dầu nhiệt độ cao.

Insight: Nếu bạn lắp một chiếc van mặt bích chuẩn JIS vào đường ống chuẩn ANSI, các lỗ bulông sẽ không bao giờ đồng tâm, dẫn đến việc không thể thi công.

So sánh: Tại sao DN300 nên chọn van bướm thay vì van khác?

Khi ở kích thước 300mm, sự khác biệt về chi phí và trọng lượng giữa các loại van trở nên rất rõ rệt.

Kết luận: Với đường ống lớn như DN300, van bướm là lựa chọn tối ưu nhất xét trên cả góc độ kinh tế lẫn kỹ thuật. Nó giúp giảm tải trọng cho giá đỡ đường ống và tiết kiệm đáng kể chi phí đầu tư so với van cổng hay van bi cùng kích thước.

Ứng dụng thực tế và những sai lầm thường gặp

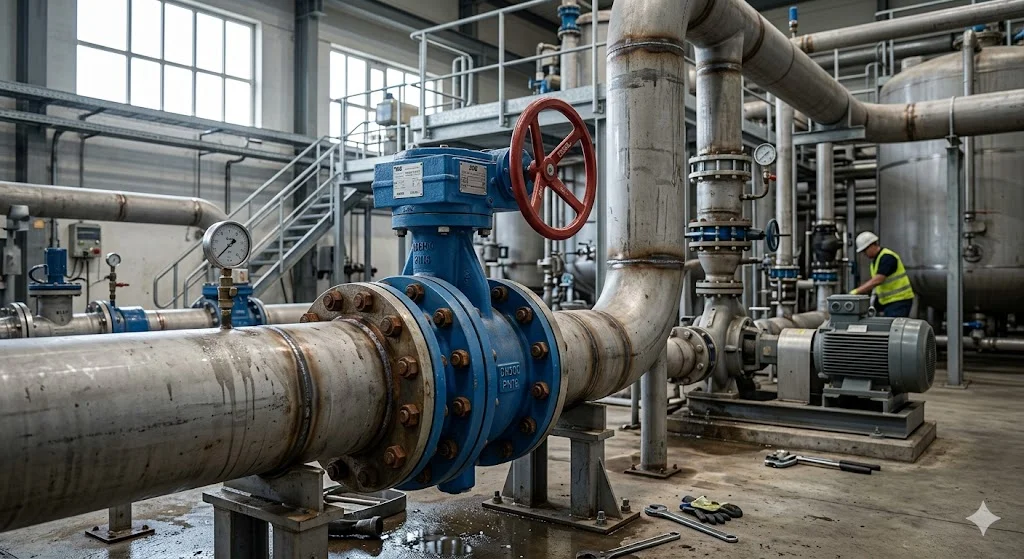

Van bướm DN300 xuất hiện dày đặc trong:

• Hệ thống cấp nước thô và nước sạch đô thị.

• Hệ thống HVAC (điều hòa không khí trung tâm) của các tòa nhà chọc trời.

• Dây chuyền sản xuất giấy, dệt nhuộm và chế biến thực phẩm.

• Trạm bơm PCCC cho khu công nghiệp.

Tuy nhiên, người dùng thường mắc phải các sai lầm như:

1. Không tính đến môi trường lưu chất: Dùng van thân gang cho nước mặn dẫn đến đĩa van bị ăn mòn thủng chỉ sau vài tháng.

2. Bỏ qua hiện tượng búa nước: Đóng van quá nhanh trong hệ thống áp lực lớn có thể gây rung giật nứt ống.

3. Lắp đặt sai tư thế: Với kích thước DN300, nên ưu tiên lắp trục van nằm ngang để tránh bùn đất lắng đọng làm kẹt trục dưới.

Hướng dẫn lắp đặt và Checklist lựa chọn

Để đảm bảo hệ thống vận hành bền bỉ, hãy tuân thủ các bước kiểm tra sau:

1. Xác nhận kích thước: Đảm bảo đường ống thực tế là phi 325mm.

2. Kiểm tra chuẩn kết nối: Đối soát với mặt bích của ống (JIS 10K, DIN PN16...).

3. Lựa chọn kiểu vận hành: Cần đóng mở bằng tay hay tự động hóa?

4. Căn chỉnh đồng tâm: Khi lắp, đĩa van phải ở trạng thái mở một phần để không làm hỏng gioăng khi siết bulông.

5. Siết lực đối xứng: Để tránh làm biến dạng mặt tiếp xúc, gây rò rỉ sau này.

Lưu ý bảo trì: Định kỳ 6 tháng nên kiểm tra độ kín của gioăng và bôi trơn hộp số tay quay để van luôn hoạt động trơn tru.

FAQ - Câu hỏi thường gặp về van bướm phi 325mm

1. Van bướm DN300 tương đương bao nhiêu inch?

Đáp: Kích thước này tương đương với 12 inch trong hệ tiêu chuẩn Mỹ.

2. Khi nào nên dùng van bướm phi 325mm điều khiển điện thay vì tay quay?

Đáp: Khi van lắp ở vị trí cao, khuất tầm nhìn hoặc khi bạn cần tích hợp vào hệ thống điều khiển tự động tập trung để tiết kiệm nhân công vận hành.

3. Van bướm phi 325mm có chịu được áp suất PN16 không?

Đáp: Có, đa số các dòng van bướm gang hoặc inox chất lượng cao hiện nay đều đáp ứng tiêu chuẩn PN16 (16 bar).

4. Tại sao van bướm của tôi bị rò rỉ dù mới lắp?

Đáp: Có thể do quá trình lắp đặt bị lệch tâm, hoặc bulông siết không đều làm gioăng cao su bị vặn, không ôm khít đĩa van.

5. Giá van bướm phụ thuộc vào yếu tố nào?

Đáp: Chủ yếu phụ thuộc vào vật liệu (gang, inox hay nhựa), thương hiệu (Hàn Quốc, Malaysia, Trung Quốc) và kiểu điều khiển đi kèm.

Kết luận

Van bướm DN300 không chỉ là một thiết bị đóng ngắt thông thường, mà là một giải pháp kỹ thuật giúp tối ưu hóa hiệu suất và chi phí cho các hệ thống đường ống lớn. Việc hiểu rõ về tiêu chuẩn kết nối, áp suất làm việc và vật liệu gioăng sẽ giúp bạn tránh được những rủi ro vận hành không đáng có.

Nếu bạn đang tìm kiếm giải pháp tối ưu cho hệ thống của mình hoặc cần một bảng báo giá chi tiết cho các dự án sắp tới, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi. Chúng tôi cam kết tư vấn giải pháp chính xác nhất, dựa trên thông số thực tế của công trình để đảm bảo hệ thống của bạn hoạt động ổn định và bền bỉ nhất.
