Ball Type Valve: Giải Pháp Kiểm Soát Dòng Chảy Hiệu Quả và Tin Cậy Nhất

Trong thế giới của các thiết bị đường ống công nghiệp, nhu cầu về một thiết bị có khả năng đóng mở nhanh chóng, chính xác và chịu được áp lực cao luôn là ưu tiên hàng đầu. Bạn đã bao giờ gặp khó khăn khi xử lý các hệ thống đường ống vận chuyển nước, khí hay hóa chất đòi hỏi độ kín tuyệt đối mà các loại van truyền thống không đáp ứng được? Đó chính là lúc Ball Type Valve (van bi) thể hiện vị thế "ngôi vương" của mình.

Van bi không chỉ đơn thuần là một thiết bị đóng ngắt, mà là giải pháp kỹ thuật tối ưu nhờ cấu tạo thông minh, vận hành đơn giản và tuổi thọ vượt trội. Với khả năng đóng mở chỉ bằng một thao tác xoay 90 độ, loại van này đã trở thành lựa chọn tiêu chuẩn trong hầu hết các hệ thống đường ống hiện đại. Hãy cùng chúng tôi đi sâu vào phân tích chuyên môn về thiết bị này để thấy được tại sao nó lại là "công thần" của mọi công trình.

Ball Type Valve là gì?

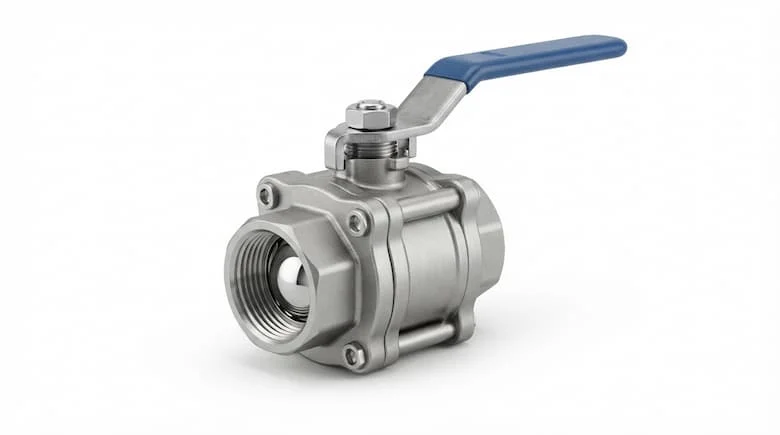

Ball Type Valve, hay thường được gọi là van bi, là loại van cơ học sử dụng một viên bi rỗng có lỗ xuyên tâm đặt bên trong thân van để kiểm soát lưu lượng. Khi tay gạt hoặc bộ truyền động xoay một góc 90 độ, lỗ xuyên tâm này sẽ chuyển từ vị trí thẳng hàng với dòng chảy sang vuông góc, từ đó thực hiện thao tác đóng hoặc mở dòng lưu chất.

Đặc tính kỹ thuật nổi bật của van bi bao gồm:

• Vận hành 1/4 vòng (90°): Giúp việc đóng mở trở nên nhanh chóng và dễ dàng.

• Độ kín vượt trội: Nhờ gioăng làm kín (seat) ôm sát viên bi, van hạn chế tối đa rò rỉ.

• Tổn thất áp suất thấp: Thiết kế lỗ xuyên tâm giúp lưu chất đi qua với sự cản trở tối thiểu.

• Tính đa năng: Phù hợp với nhiều môi chất khác nhau từ nước sạch, hơi nóng đến các loại hóa chất ăn mòn.

Nguyên lý hoạt động của van bi

Nguyên lý hoạt động của van bi vô cùng tinh giản nhưng lại cực kỳ hiệu quả. Khi người vận hành xoay tay gạt hoặc bộ truyền động (điện/khí nén) một góc 90 độ, viên bi bên trong sẽ xoay theo.

• Trạng thái mở: Lỗ rỗng của viên bi trùng khớp hoàn toàn với đường ống, cho phép lưu chất đi qua mà không bị cản trở.

• Trạng thái đóng: Lỗ rỗng quay vuông góc, thân viên bi bít chặt đường dẫn, cắt đứt hoàn toàn dòng chảy.

Nhờ sự linh hoạt này, van bi là lựa chọn hoàn hảo cho các hệ thống yêu cầu sự phản ứng tức thời, đảm bảo an toàn tuyệt đối khi cần cô lập đường ống trong các sự cố khẩn cấp.

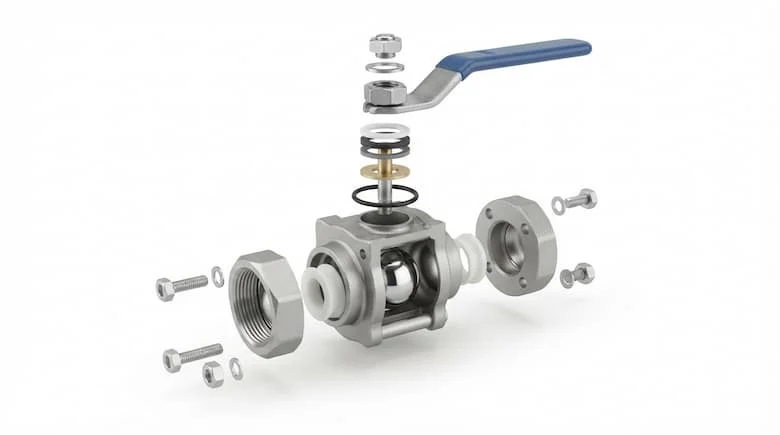

Cấu tạo của van bi

Sự bền bỉ của van bi đến từ cấu trúc cơ khí chặt chẽ với các thành phần chính:

Các bộ phận được thiết kế với độ chính xác cao, giúp van chịu được áp suất vận hành lớn và kéo dài tuổi thọ sử dụng.

Phân loại van bi

Để tối ưu hóa cho từng mục đích sử dụng, van bi được chia thành nhiều dòng:

• Theo cấu tạo: Floating Ball (bi nổi), Trunnion Ball (bi cố định), Full Port (cửa toàn phần), Reduced Port (cửa thu), Three-Way (van 3 ngã).

• Theo vật liệu: Đồng (phổ biến dân dụng), Inox 304/316 (chống ăn mòn), Thép carbon (áp suất cao), PVC (cho hóa chất).

• Theo kết nối: Ren (BSP/NPT), mặt bích (Flanged), hoặc hàn (Socket Weld).

• Theo điều khiển: Vận hành thủ công (tay gạt) hoặc tự động hóa (điện/khí nén).

Thông số kỹ thuật quan trọng

Trước khi lắp đặt, kỹ sư cần xác định đúng các thông số:

• Kích thước (DN): Phổ biến từ DN15 đến DN600.

• Áp suất định mức (PN): PN10, PN16, PN25, PN40 hoặc ANSI Class 150/300.

• Nhiệt độ làm việc: Tùy thuộc vào vật liệu seat (PTFE, RPTFE, PEEK).

• Tiêu chuẩn: JIS 10K, DIN, ANSI là các chuẩn phổ biến nhất trên thị trường hiện nay.

Van bi khác gì Gate Valve và Butterfly Valve?

So với van cổng hay van bướm, van bi chiếm ưu thế về độ bền và độ kín khít, đặc biệt trong các ứng dụng áp suất cao.

Tại sao van bi được sử dụng nhiều?

Sự phổ biến của van bi không phải là ngẫu nhiên, mà đến từ những giá trị thực tế:

• Phản ứng tức thì: Đóng mở 90 độ giúp cô lập hệ thống nhanh nhất.

• Bảo trì tối giản: Cấu tạo đơn giản, ít chi tiết hao mòn.

• Tuổi thọ cao: Khả năng chống rò rỉ vượt trội giúp van hoạt động bền bỉ trong hàng chục năm.

• Đa dạng ứng dụng: Từ đường ống nước sạch gia đình đến dây chuyền lọc dầu công nghiệp.

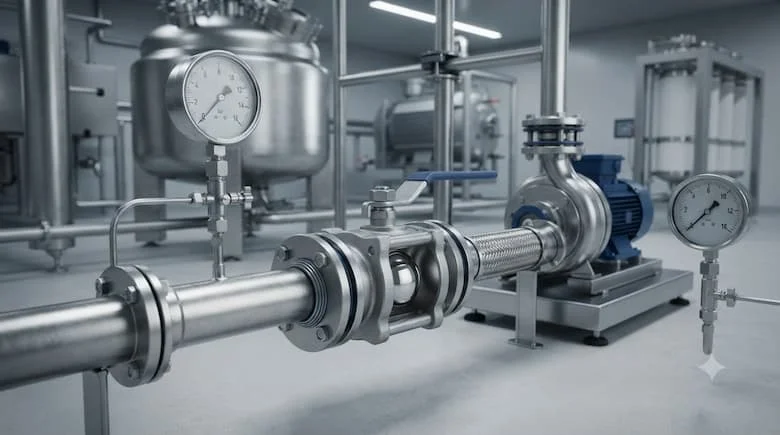

Ứng dụng thực tế

Van bi xuất hiện trong gần như mọi lĩnh vực:

• Hệ thống dân dụng: Cấp nước cho tòa nhà, chung cư.

• Công nghiệp: Dẫn dầu khí, hóa chất, khí nén.

• Năng lượng: Nhà máy điện, hệ thống hơi nóng công nghiệp.

• Thực phẩm & Dược phẩm: Sử dụng các loại van bi inox chuẩn vi sinh đảm bảo vệ sinh.

Khi nào nên sử dụng van bi?

Hãy lựa chọn thiết bị này khi hệ thống của bạn yêu cầu:

• Đóng mở nhanh, dứt khoát.

• Cần độ kín tuyệt đối để tránh thất thoát lưu chất đắt tiền.

• Đường ống chịu áp suất lớn.

• Cần tích hợp bộ truyền động tự động hóa.

Những sai lầm thường gặp

• Sử dụng để điều tiết: Dùng van bi ở vị trí mở một phần sẽ gây mài mòn seat cực nhanh.

• Chọn sai vật liệu seat: Dùng nhựa PTFE cho môi trường nhiệt độ quá cao.

• Không bảo trì: Bỏ quên kiểm tra gioăng làm kín định kỳ.

• Sai tiêu chuẩn áp suất: Gây nứt vỡ thân van trong điều kiện vận hành cực đoan.

FAQ

1.Ball Type Valve là gì?

Là van dùng viên bi rỗng để đóng/mở dòng chảy.

2.Van bi có điều tiết lưu lượng được không?

Không nên, van bi tối ưu cho đóng mở hoàn toàn.

3.Nên chọn van bi inox hay đồng?

Inox cho hóa chất/thực phẩm, đồng cho nước sạch.

4.Full Port và Reduced Port khác nhau thế nào?

Full Port có lỗ bi bằng đường ống, giảm áp thấp nhất; Reduced Port có lỗ bi nhỏ hơn.

5.Bao lâu cần bảo trì?

Định kỳ 6-12 tháng kiểm tra gioăng và độ kín.

Kết luận

Ball Type Valve xứng đáng là thiết bị hàng đầu trong danh mục vật tư đường ống nhờ sự kết hợp hoàn hảo giữa độ bền, khả năng đóng kín tuyệt đối và tính linh hoạt trong ứng dụng. Việc lựa chọn đúng dòng van bi theo tiêu chuẩn kỹ thuật sẽ giúp hệ thống của bạn đạt hiệu suất vận hành cao nhất và giảm thiểu rủi ro sự cố.
