Van OBD Cho Cửa Gió: Biện Pháp Cân Bằng Lưu Lượng Gió HVAC Chuyên Nghiệp

Trong các hệ thống thông gió và điều hòa không khí (HVAC) hiện đại, việc phân phối gió đồng đều giữa các khu vực là bài toán kỹ thuật then chốt. Bạn đã bao giờ gặp tình trạng hệ thống điều hòa thổi gió yếu tại một số vị trí, hoặc tiếng ồn phát ra quá lớn, trong khi lưu lượng gió giữa các phòng không hề cân bằng? Đây không chỉ là vấn đề về cảm giác thoải mái của người sử dụng mà còn là dấu hiệu cho thấy hệ thống đang vận hành không hiệu quả.

Nguyên nhân phổ biến nhất dẫn đến tình trạng này chính là việc thiếu hụt hoặc sử dụng sai thiết bị điều tiết. Để giải quyết triệt để, van OBD cho cửa gió( hay Van gió OBD) chính là "chìa khóa" giúp bạn kiểm soát hoàn toàn lưu lượng khí, đảm bảo hệ thống vận hành đúng công suất thiết kế. Vậy van gió OBD là gì và tại sao chúng lại đóng vai trò tối quan trọng trong hệ thống HVAC? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

Van OBD cho cửa gió là gì?

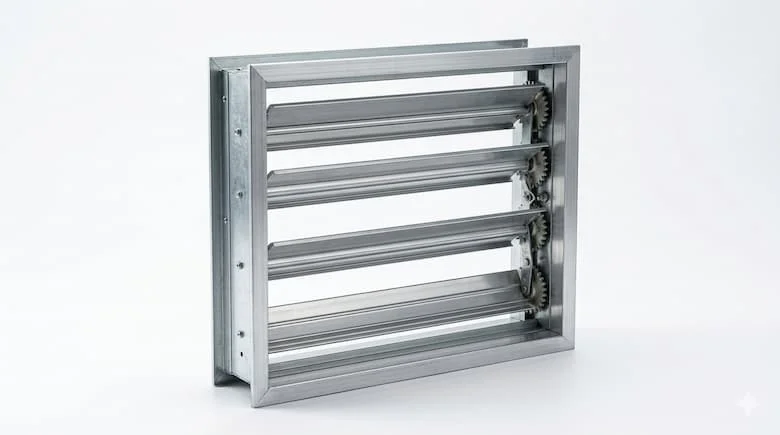

Van OBD cho cửa gió (Opposed Blade Damper) là một thiết bị cơ khí chuyên dụng được lắp đặt phía sau các loại cửa gió (miệng gió) trong hệ thống HVAC. Khác với các loại van chặn thông thường, OBD được thiết kế với hệ thống cánh đối xứng, cho phép người dùng điều chỉnh chính xác lưu lượng khí đi qua cửa gió.

Đúng như tên gọi "Opposed Blade", các lá van được thiết kế xoay ngược chiều nhau khi đóng hoặc mở. Cấu trúc này không chỉ giúp việc điều khiển trở nên mượt mà mà còn giúp duy trì sự ổn định của luồng gió, tránh hiện tượng nhiễu động khí ngay tại miệng gió. Đây được xem là phụ kiện không thể thiếu để tinh chỉnh hiệu suất của toàn bộ hệ thống phân phối gió trong các công trình dân dụng và công nghiệp.

Nguyên lý hoạt động của van OBD

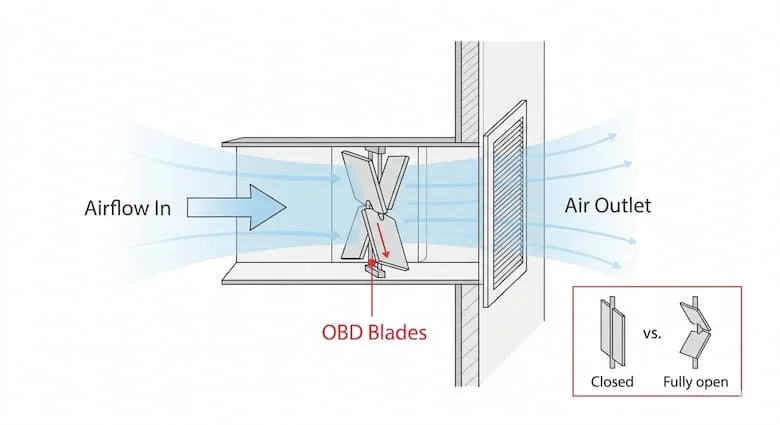

Nguyên lý cốt lõi của Van gió OBD dựa trên việc thay đổi tiết diện thông gió thông qua cơ chế cánh van đồng trục. Khi bạn thao tác đóng hoặc mở van, các lá van xoay ngược chiều nhau, làm thay đổi khoảng cách giữa các khe hở, từ đó trực tiếp tăng hoặc giảm lưu lượng gió đi vào phòng.

Điểm khác biệt quan trọng so với các loại van chặn đóng ngắt (on/off) là khả năng "tinh chỉnh". Nhờ cơ chế cánh đối xứng, luồng gió đi qua van được phân bổ đồng đều hơn, giảm thiểu đáng kể nhiễu loạn và tiếng ồn so với các thiết kế cánh đơn. Việc cân bằng áp suất ngay tại cửa gió giúp khí lạnh hoặc khí tươi được đưa vào không gian một cách ổn định, đạt đúng thông số thiết kế sau khi đo đạc cân chỉnh lưu lượng (TAB - Testing, Adjusting, and Balancing).

Phân tích chuyên sâu về kỹ thuật

Phân loại van OBD

Trên thị trường hiện nay, Van gió OBD được chia thành 3 nhóm chính dựa trên nhu cầu vận hành:

• OBD chỉnh tay (Manual): Loại phổ biến nhất, sử dụng cần gạt hoặc vít vặn. Ưu điểm là chi phí thấp, độ bền cao và dễ sử dụng cho các hệ thống nhỏ.

• OBD có motor (Actuator): Tích hợp motor điện, cho phép điều khiển từ xa thông qua hệ thống quản lý tòa nhà (BMS). Đây là lựa chọn tối ưu cho các tòa nhà thông minh, nơi cần thay đổi lưu lượng gió theo nhu cầu sử dụng thực tế.

• OBD kết hợp cửa gió (Integrated): Van được tích hợp sẵn vào khung cửa gió. Thiết kế này giúp tiết kiệm không gian lắp đặt, đảm bảo tính thẩm mỹ cao cho các công trình cao cấp.

Thông số kỹ thuật quan trọng

Để hệ thống đạt hiệu suất cao nhất, việc lựa chọn đúng thông số Van gió OBD là bắt buộc:

• Kích thước (W x H): Phải khớp hoàn toàn với kích thước cổ cửa gió để tránh rò rỉ khí.

• Vật liệu: Thường là nhôm định hình hoặc thép mạ kẽm, cần chọn loại phù hợp với môi trường (ví dụ: thép không gỉ cho khu vực độ ẩm cao).

• Góc mở cánh (0–90°): Quyết định độ nhạy khi tinh chỉnh lưu lượng.

• Áp suất làm việc: Phải chịu được áp suất tĩnh của hệ thống ống gió. Insight: Một sai sót nhỏ về kích thước sẽ dẫn đến tình trạng mất cân bằng áp suất toàn hệ thống, khiến lưu lượng gió ở các miệng gió cuối tuyến bị thiếu hụt nghiêm trọng.

So sánh OBD và VCD

Nhiều người thường nhầm lẫn giữa OBD và VCD (Volume Control Damper), nhưng sự khác biệt nằm ở thiết kế cánh:

• OBD (Opposed Blade Damper): Cánh đối xứng giúp dòng gió đi ra ổn định, ít xoáy, độ ồn thấp, phù hợp cho không gian văn phòng, bệnh viện nơi yêu cầu sự yên tĩnh.

• VCD (Volume Control Damper): Thường sử dụng cánh đơn, cấu tạo đơn giản, giá thành rẻ hơn nhưng dễ gây ra hiện tượng xoáy gió và tiếng ồn lớn khi lưu lượng gió bị giảm sâu.

Tại sao OBD quan trọng?

Việc lắp đặt van gió OBD không chỉ đơn thuần là phụ kiện, mà là giải pháp kỹ thuật nhằm:

• Đảm bảo phân phối gió đều: Khắc phục tình trạng "phòng quá nóng, phòng quá lạnh" do áp suất không đều.

• Tăng hiệu suất HVAC: Tối ưu hóa năng lượng tiêu thụ của dàn lạnh bằng cách điều tiết đúng lưu lượng cần thiết.

• Giảm chi phí vận hành: Hệ thống vận hành trơn tru giúp giảm tải cho quạt và kéo dài tuổi thọ thiết bị.

Ứng dụng thực tế và lưu ý chuyên gia

Khi nào cần dùng van OBD?

Bạn cần ưu tiên lắp đặt van gió OBD trong các trường hợp:

• Hệ thống thông gió phân nhánh tới nhiều phòng với khoảng cách khác nhau.

• Các công trình đòi hỏi tiêu chuẩn khắt khe như văn phòng hạng A, khách sạn, phòng sạch bệnh viện.

• Các hệ thống cần tiến hành cân chỉnh lưu lượng (TAB) để đạt chứng chỉ vận hành tòa nhà.

Sai lầm thường gặp

• Bỏ qua OBD: Khiến gió chỉ thổi mạnh ở các miệng gần quạt nhất, các vị trí xa không có gió.

• Chọn sai vật liệu: Dẫn đến hoen gỉ sau một thời gian vận hành trong môi trường độ ẩm cao.

• Không hiệu chỉnh: Lắp đặt xong nhưng không điều chỉnh góc cánh, dẫn đến hệ thống vẫn mất cân bằng.

Hướng dẫn lắp đặt và Checklist kỹ thuật

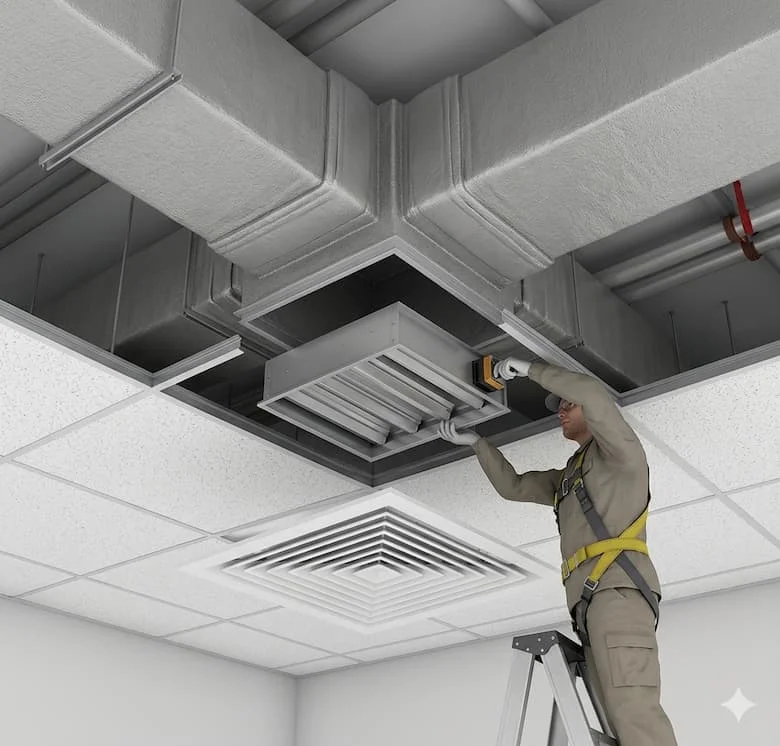

Cách lắp đặt cơ bản

1. Xác định hướng gió: Đảm bảo chiều mở của van thuận theo chiều dòng khí.

2. Lắp đặt: Gắn van gió OBD vào phía sau khung miệng gió bằng vít chuyên dụng hoặc kẹp giữ.

3. Cố định: Đảm bảo khung van chắc chắn, không bị rung lắc khi quạt hoạt động ở lưu lượng cao.

4. Điều chỉnh: Sử dụng thiết bị đo lưu lượng (Anemometer) để điều chỉnh góc cánh van đạt lưu lượng thiết kế tại từng vị trí.

Checklist kỹ thuật trước khi bàn giao

•  Kích thước van khớp hoàn toàn với cổ cửa gió.

•  Loại van (Manual/Motor) phù hợp với bản vẽ thiết kế HVAC.

•  Vật liệu phù hợp với môi trường lắp đặt.

•  Đã thực hiện đo đạc và cân chỉnh lưu lượng gió thực tế (TAB).

FAQ - Câu hỏi thường gặp

1.Van OBD cho cửa gió dùng để làm gì?

Dùng để tinh chỉnh, điều tiết và cân bằng lưu lượng gió tại mỗi miệng gió trong hệ thống HVAC.

2.OBD khác gì VCD?

OBD sử dụng cánh đối xứng giúp luồng gió đi ra êm ái, ít nhiễu loạn hơn hẳn so với loại VCD cánh đơn.

3.Có cần lắp OBD cho mọi cửa gió không?

Không nhất thiết, nhưng nên lắp ở các vị trí cần cân bằng lưu lượng chính xác để đảm bảo hiệu suất tổng thể.

4.OBD có tự động không?

Có, tùy thuộc vào yêu cầu thiết kế, bạn có thể chọn loại điều chỉnh tay (manual) hoặc loại tích hợp motor điều khiển từ xa.

5.Lắp sai OBD có ảnh hưởng gì?

Lắp sai hoặc không lắp sẽ gây lệch lưu lượng, làm giảm hiệu suất hệ thống, gây tiếng ồn khó chịu và lãng phí năng lượng.

Kết luận

Van OBD cho cửa gió là một thiết bị nhỏ nhưng đóng vai trò cực kỳ quan trọng trong việc đảm bảo sự vận hành ổn định, êm ái và đúng thiết kế của hệ thống HVAC. Việc đầu tư đúng loại van ngay từ đầu không chỉ giúp bạn tiết kiệm chi phí bảo trì mà còn nâng cao trải nghiệm không gian sống và làm việc.
