Van Lá Lật 1 Chiều: Thiết bị Tối Ưu Ngăn Dòng Chảy Ngược Và Bảo Vệ Hệ Thống Bơm

Trong vận hành hệ thống cấp thoát nước, một trong những kịch bản tồi tệ nhất là hiện tượng nước chảy ngược khi máy bơm ngừng hoạt động đột ngột. Cột nước khổng lồ từ trên cao đổ dồn về có thể gây ra áp lực cực lớn, phá hủy cánh bơm, làm vỡ đường ống hoặc gây ra hiện tượng "búa nước" (water hammer) kinh hoàng. Nhiều dự án đã phải đối mặt với thiệt hại hàng trăm triệu đồng chỉ vì đường ống mất áp bất thường hoặc do hệ thống không được lắp đặt van 1 chiều, hoặc tệ hơn là chọn sai chủng loại van không chịu nổi áp lực vận hành.

Để giải quyết triệt để vấn đề này, van lá lật 1 chiều nổi lên như một giải pháp bảo vệ an toàn, tin cậy và hiệu quả nhất. Với cơ chế ngăn dòng chảy ngược tự động dựa trên trọng lực và áp suất, loại van này không chỉ bảo vệ các thiết bị đắt tiền như máy bơm, đồng hồ nước mà còn giúp duy trì áp suất ổn định cho toàn bộ mạng lưới. Hoạt động đơn giản nhưng mang tính sống còn, van lá lật chính là "người gác cổng" thầm lặng cho mọi công trình thủy lợi và công nghiệp.

Van lá lật 1 chiều là gì?

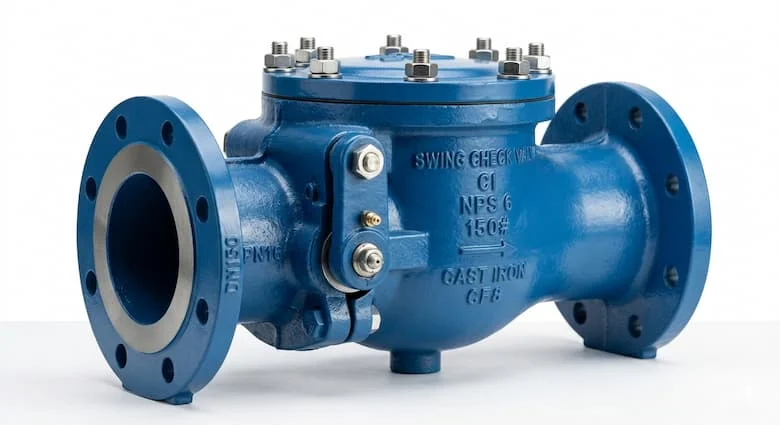

Van lá lật 1 chiều (tên tiếng Anh: Swing Check Valve) là một thiết bị trên đường ống chỉ cho phép lưu chất (nước, dầu, khí) đi theo một hướng duy nhất. Đúng như tên gọi, cơ chế hoạt động của van dựa vào một đĩa van có dạng "lá lật", được gắn vào thân van thông qua một trục bản lề. Đĩa van này sẽ tự động lật mở khi có dòng chảy đi qua và tự động đóng sập lại khi dòng chảy dừng hoặc có dấu hiệu đảo chiều.

Đặc điểm ưu việt của van 1 chiều lá lật chính là tính tự động hóa hoàn toàn. Van không cần đến bất kỳ nguồn năng lượng hay sự điều khiển thủ công nào từ bên ngoài. Hơn thế nữa, thiết kế lòng van mở rộng giúp giảm thiểu sự cản trở dòng chảy, giữ cho độ sụt áp ở mức thấp nhất có thể. Đây là lý do khiến dòng van này trở thành tiêu chuẩn kỹ thuật hàng đầu trong các hệ thống đường ống dẫn lưu chất lỏng quy mô lớn.

Nguyên lý hoạt động của van lá lật

Cơ chế vận hành của van 1 chiều lá lật  cực kỳ đơn giản nhưng mang lại hiệu quả phản ứng rất nhanh:

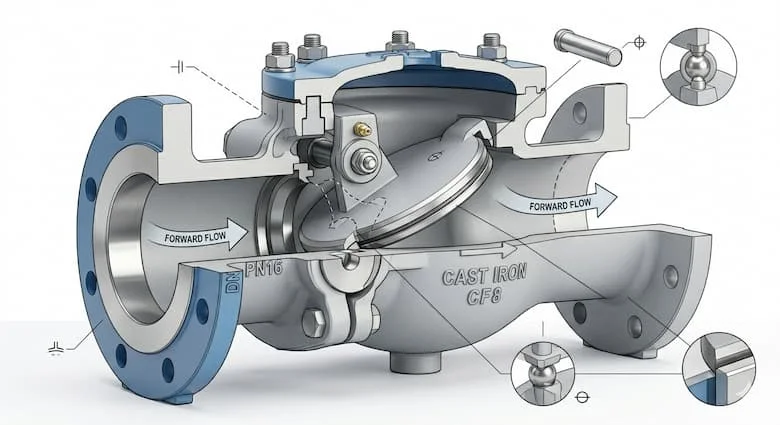

1. Khi có dòng chảy đúng chiều: Dưới tác động lực đẩy của lưu chất, lá van sẽ được đẩy lên và xoay quanh trục bản lề, tạo không gian cho dòng chảy đi qua. Góc mở của lá van tỉ lệ thuận với vận tốc và áp lực của dòng chảy.

2. Khi dòng chảy dừng hoặc chảy ngược: Ngay khi áp lực phía trước giảm xuống và dòng chảy có xu hướng lùi lại, lá van sẽ chịu tác động đồng thời của trọng lực bản thân và áp lực ngược. Lá van đóng sập lại, tì chặt vào ghế van (valve seat) để tạo thành một lớp ngăn kín khít, không cho nước chảy ngược về phía trước.

Vì sao van lá lật phản ứng nhanh? Do đĩa van được treo theo phương thẳng đứng hoặc hơi nghiêng, trọng lực luôn có xu hướng đưa van về trạng thái đóng. Điều này giúp ngăn chặn dòng chảy ngược gần như ngay tức thì, hạn chế tối đa xung lực của nước dội ngược về phía máy bơm.

Phân loại van 1 chiều lá lật phổ biến

Để đáp ứng các môi trường làm việc khác nhau từ nước sạch, nước thải đến hóa chất, van 1 chiều lá lật được đa dạng hóa về cả kết nối lẫn vật liệu:

Theo kiểu kết nối

• Kết nối mặt bích: Thường dành cho các đường ống có kích thước lớn từ DN50 trở lên. Ưu điểm là chịu áp lực tốt, độ kín cao và dễ dàng tháo lắp để bảo trì. Các tiêu chuẩn phổ biến thường gặp là JIS 10K, BS PN16, ANSI.

• Kết nối ren: Chủ yếu dùng cho các đường ống nhỏ trong dân dụng hoặc các nhánh phụ trong công nghiệp. Kích thước thường từ DN15 đến DN50, dễ lắp đặt bằng mỏ lết.

Theo vật liệu cấu tạo

• Van lá lật bằng Gang: Loại phổ biến nhất nhờ giá thành rẻ và độ bền cơ học tốt. Thường được sơn phủ Epoxy chống gỉ, chuyên dùng cho nước sạch và PCCC.

• Van lá lật Inox (304/316): Dòng cao cấp chuyên dùng cho môi trường hóa chất, nước thải có tính ăn mòn hoặc thực phẩm y tế nhờ khả năng chống oxy hóa tuyệt đối.

• Van lá lật Đồng: Thường dùng trong dân dụng, chịu được nhiệt độ và áp lực trung bình, có độ bền cao trước các tác động của môi trường.

Thông số kỹ thuật quan trọng của van lá lật

Việc lựa chọn đúng thông số kỹ thuật là điều kiện tiên quyết để đảm bảo van hoạt động bền bỉ:

• Kích thước (Size): Dao động cực rộng từ DN15 đến DN300+. Cần chọn kích thước khớp với đường ống để tránh hiện tượng thắt nút cổ chai gây tổn thất áp suất.

• Áp lực làm việc (PN): Phổ biến là PN10, PN16. Nếu hệ thống máy bơm có cột áp cao, việc chọn van PN10 cho áp lực 12 bar sẽ khiến lá van bị cong vênh hoặc nứt vỡ thân van.

• Nhiệt độ làm việc: Tùy vào vật liệu và gioăng làm kín (EPDM, PTFE) mà van có thể chịu được từ 80°C đến hơn 200°C.

Insight: Chọn sai thông số không chỉ làm giảm tuổi thọ của van mà còn tiềm ẩn nguy cơ gây mất an toàn cho toàn bộ hệ thống. Ví dụ, lắp một chiếc van kích thước nhỏ hơn ống sẽ tạo ra tiếng ồn cực lớn do vận tốc dòng chảy qua van tăng cao đột ngột.

So sánh van lá lật với các loại van 1 chiều khác

Trên thị trường có nhiều loại van 1 chiều, nhưng mỗi loại lại có ưu - nhược điểm riêng:

Insight: van 1 chiều lá lật vẫn là lựa chọn tối ưu nhất cho các hệ thống đường ống lớn, nơi cần lưu lượng nước tối đa và độ sụt áp tối thiểu.

Tại sao nên đầu tư van 1 chiều lá lật cho hệ thống?

• Độ bền vượt trội: Cấu tạo đơn giản, ít chi tiết chuyển động phức tạp giúp van có tuổi thọ rất cao, ít hỏng vặt.

• Hiệu quả năng lượng: Nhờ thiết kế lòng van rộng, máy bơm không phải tốn thêm công suất để thắng lực cản của van, giúp tiết kiệm điện năng vận hành.

• Hoạt động ổn định: Cơ chế đóng mở dựa trên trọng lực tự nhiên giúp van hoạt động tin cậy ngay cả khi mất điện hoàn toàn.

• Bảo vệ thiết bị: Ngăn chặn hiện tượng búa nước, bảo vệ máy bơm và đồng hồ nước khỏi các tác động lực ngược.

Ứng dụng thực tế và sai lầm cần tránh

Ứng dụng phổ biến

Van 1 chiều lá lật được lắp đặt tại:

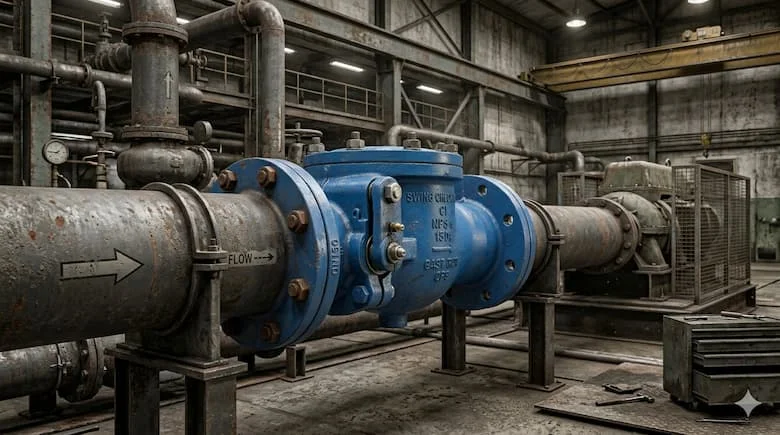

• Đầu ra của các máy bơm nước trong trạm bơm thủy lợi, nhà máy cấp nước.

• Hệ thống đường ống phòng cháy chữa cháy (PCCC) để duy trì áp suất nước trong ống.

• Các bồn chứa trên cao để ngăn nước chảy ngược lại bồn chứa thấp.

Những sai lầm thường gặp

1. Lắp sai chiều: Trên thân van luôn có mũi tên chỉ hướng dòng chảy. Lắp ngược sẽ khiến van đóng chặt và không cho nước đi qua.

2. Lắp sai tư thế: Van lá lật hoạt động dựa trên trọng lực, do đó chỉ nên lắp trên đường ống nằm ngang. Nếu lắp đứng, chỉ được lắp cho dòng chảy đi từ dưới lên trên.

3. Bỏ qua bảo trì: Cặn bẩn hoặc rác có thể kẹt vào ghế van làm van đóng không kín. Việc không kiểm tra định kỳ sẽ khiến van mất đi chức năng bảo vệ cốt lõi.

Checklist: Cách chọn van lá lật 1 chiều chuẩn chuyên gia

Để đảm bảo chọn được sản phẩm ưng ý, hãy thực hiện các bước sau:

•  Xác định lưu chất: Nước sạch chọn van gang, nước thải chọn van inox.

•  Kiểm tra áp lực: Hệ thống vận hành bao nhiêu bar để chọn PN tương ứng.

•  Chọn kích thước: Căn cứ vào đường kính danh nghĩa DN của ống.

•  Kiểu kết nối: Nối ren hay mặt bích? Nếu bích, cần đúng tiêu chuẩn (JIS, BS, ANSI) để lắp vừa bu lông.

•  Thương hiệu uy tín: Chọn các hãng có đầy đủ chứng chỉ CO, CQ để đảm bảo chất lượng vật liệu.

FAQ - Câu hỏi thường gặp

1. Van lá lật 1 chiều có lắp đứng được không?

Được, nhưng chỉ lắp cho hướng dòng chảy đi từ dưới lên trên. Tuyệt đối không lắp cho dòng chảy đi xuống vì lá van sẽ luôn ở trạng thái mở do trọng lực.

2. Làm thế nào để biết van đang bị hỏng?

Dấu hiệu dễ thấy nhất là áp suất đường ống tụt nhanh khi tắt bơm, hoặc nghe thấy tiếng nước chảy ngược róc rách qua van.

3. Van lá lật có dùng được cho khí nén không?

Có, nhưng cần chọn loại có gioăng làm kín mềm (như cao su) để đảm bảo độ kín khít tuyệt đối cho chất khí.

4. Tại sao van lá lật thường gây ra tiếng ồn khi đóng?

Đó là hiện tượng lá van va mạnh vào ghế van khi dòng chảy ngừng đột ngột. Để khắc phục, có thể chọn loại van lá lật có đối trọng hoặc cánh giảm chấn.

5. Lắp van lá lật trước hay sau máy bơm?

Van 1 chiều phải được lắp sau máy bơm (phía đầu đẩy) để ngăn nước từ trên cao dội ngược vào máy bơm.

Kết luận

Van lá lật 1 chiều không đơn thuần là một phụ kiện đường ống, mà là "tấm lá chắn" bảo vệ toàn bộ thành quả đầu tư của bạn. Việc chọn đúng loại van, đúng vật liệu và lắp đặt chuẩn kỹ thuật sẽ giúp hệ thống vận hành bền bỉ, an toàn và tiết kiệm tối đa chi phí bảo trì. Đừng để một sai sót nhỏ trong việc chọn van dẫn đến những thảm họa lớn cho hệ thống máy bơm của bạn.
