Horizontal Pump là gì? Hướng dẫn chọn máy bơm trục ngang tối ưu hiệu suất

Trong quá trình thiết kế hệ thống cấp nước dân dụng hay các mạng lưới thủy lực công nghiệp phức tạp, việc lựa chọn thiết bị bơm luôn là mắt xích quan trọng nhất. Thực tế, nhiều kỹ sư và chủ đầu tư thường đứng trước sự phân vân kịch liệt giữa horizontal pump (bơm trục ngang) và vertical pump (bơm trục đứng). Mỗi dòng máy đều có những ưu thế kỹ thuật riêng biệt, nhưng ranh giới giữa một hệ thống vận hành trơn tru và một hệ thống thường xuyên hỏng hóc đôi khi chỉ nằm ở quyết định chọn kiểu dáng lắp đặt ban đầu.

Vấn đề nảy sinh khi người dùng chọn máy bơm dựa trên thói quen thay vì tính toán kỹ lưỡng các thông số kỹ thuật và điều kiện mặt bằng. Việc chọn sai loại bơm không chỉ gây lãng phí chi phí đầu tư ban đầu mà còn dẫn đến hệ lụy lâu dài như giảm hiệu suất vận hành, tiêu tốn điện năng và tăng tần suất bảo trì. Máy bơm trục ngang dù là dòng bơm phổ biến nhất thế giới hiện nay nhờ tính linh hoạt, nhưng không phải lúc nào nó cũng là "vị cứu tinh" cho mọi tình huống. Hiểu sâu về cấu tạo và ứng dụng của nó sẽ giúp bạn đưa ra lựa chọn thông minh nhất cho công trình của mình.

Horizontal pump là gì? Định nghĩa và đặc điểm nền tảng

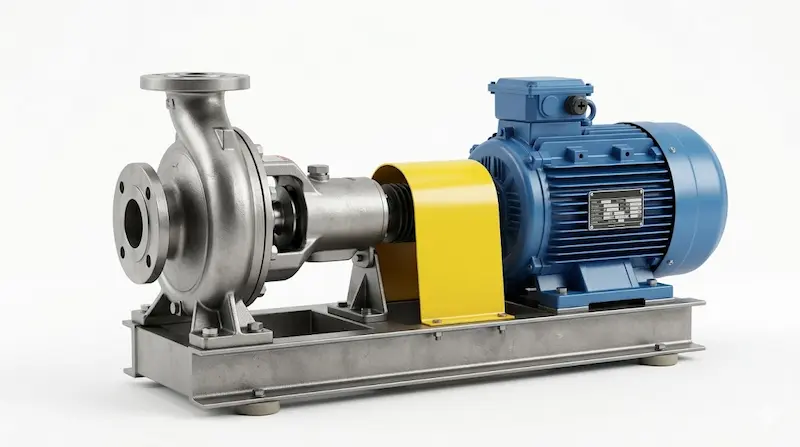

Horizontal pump (máy bơm trục ngang) là loại máy bơm có thiết kế trục bơm được bố trí theo phương nằm ngang. Trong cấu tạo này, motor điện và đầu bơm nằm trên cùng một mặt phẳng ngang, kết nối với nhau thông qua khớp nối hoặc trục chung. Đây là dòng máy bơm "quốc dân" xuất hiện trong hầu hết các hạ tầng từ máy bơm nước gia đình cho đến các trạm bơm thủy lợi quy mô lớn.

Đặc điểm nổi bật nhất của máy bơm trục ngang chính là sự tiện lợi trong công tác lắp đặt và bảo trì. Do toàn bộ linh kiện được bố trí nằm ngang, kỹ sư có thể dễ dàng tiếp cận motor, ổ bi hay phớt cơ khí mà không cần phải tháo dỡ toàn bộ hệ thống đường ống phức tạp phía trên. So với bơm trục đứng vốn đòi hỏi không gian phía trên cao và kỹ thuật tháo lắp phức tạp, bơm trục ngang mang lại sự ổn định cơ học cao nhờ trọng tâm thấp, giúp giảm rung lắc và tiếng ồn trong quá trình vận hành liên tục.

Nguyên lý hoạt động của máy bơm trục ngang

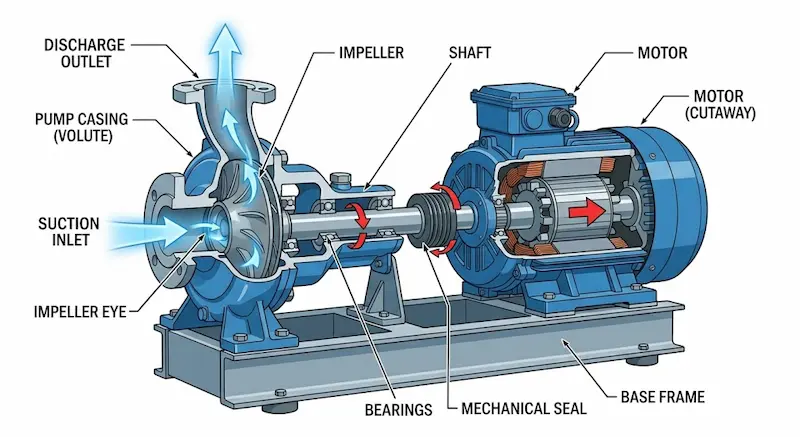

Về mặt kỹ thuật, đa số các dòng máy bơm trục ngang hoạt động dựa trên nguyên lý ly tâm. Cấu tạo cơ bản của máy bao gồm các thành phần chủ chốt: Motor điện, trục bơm nằm ngang, cánh bơm (impeller) và buồng xoắn ốc (volute).

Khi motor được cấp điện, nó truyền năng lượng quay cho trục bơm, kéo theo cánh bơm quay với tốc độ cao. Lúc này, chất lỏng đi vào tâm của cánh bơm sẽ bị lực ly tâm đẩy văng ra mép cánh, tạo ra một vùng áp suất thấp tại tâm để tiếp tục hút chất lỏng vào. Động năng của dòng chảy sau đó được chuyển hóa thành áp suất bên trong buồng bơm để đẩy nước di chuyển dọc theo đường ống đầu ra. Sự truyền động theo phương ngang giúp dòng chảy di chuyển mượt mà, giảm thiểu các đoạn uốn cong đột ngột trong cấu tạo nội tại của máy, từ đó tối ưu hóa hiệu suất thủy lực và giữ cho máy hoạt động bền bỉ qua nhiều năm.

Phân tích chuyên sâu: Các loại horizontal pump phổ biến

Thế giới của máy bơm trục ngang rất đa dạng với nhiều biến thể thiết kế để đáp ứng các yêu cầu khắt khe của từng ngành nghề. Dưới đây là 3 phân loại chính mà bạn thường gặp:

• End Suction Pump: Đây là loại bơm phổ biến nhất với cửa hút nằm ở đầu và cửa xả nằm ở phía trên (vuông góc với trục). Loại này cực kỳ được ưa chuộng trong việc bơm nước sạch sinh hoạt, hệ thống tưới tiêu và điều hòa không khí.

• Split Case Pump: Được thiết kế với buồng bơm có thể tách đôi theo phương ngang. Điều này cho phép tháo rời phần trên để kiểm tra cánh bơm và trục mà không cần chạm vào đường ống. Đây là "ông vua" về lưu lượng lớn, thường dùng trong các nhà máy xử lý nước tập trung hoặc hệ thống phòng cháy chữa cháy.

• Horizontal Multistage Pump: Bơm ly tâm trục ngang đa tầng cánh. Thay vì chỉ có một cánh bơm, loại này sử dụng nhiều cánh bơm xếp nối tiếp nhau trên trục ngang để tăng áp lực đầu ra. Đây là giải pháp hoàn hảo cho việc đẩy nước lên các tòa nhà cao tầng hoặc hệ thống nồi hơi công nghiệp.

Mỗi loại thiết kế trên đều được tính toán để phục vụ một mục đích chuyên biệt, do đó, hiểu rõ nhu cầu về áp suất và lưu lượng là điều kiện tiên quyết để chọn đúng dòng máy.

Các thông số kỹ thuật quan trọng khi chọn máy bơm

Khi cầm trên tay catalogue của một dòng máy bơm trục ngang , có 5 thông số kỹ thuật "vàng" mà bạn tuyệt đối không được bỏ qua để đảm bảo máy vận hành hiệu quả:

1. Flow rate (Lưu lượng - $m^3/h$ ): Lượng chất lỏng mà máy có thể di chuyển trong một giờ. Bạn cần tính toán nhu cầu sử dụng thực tế để tránh chọn máy quá nhỏ gây thiếu nước hoặc quá lớn gây lãng phí.

2. Head (Cột áp - m): Độ cao tối đa mà máy có thể đẩy nước lên. Lưu ý rằng tổng cột áp bao gồm độ cao thẳng đứng cộng với tổn thất áp suất do ma sát trên đường ống.

3. Power (Công suất - kW/HP): Chỉ số tiêu thụ điện năng. Một chiếc bơm có hiệu suất cao sẽ giúp giảm đáng kể chi phí vận hành hàng tháng.

4. Efficiency (Hiệu suất - %): Tỷ lệ giữa năng lượng thủy lực đầu ra và năng lượng điện đầu vào. Hiệu suất càng cao, máy càng ít tỏa nhiệt và bền bỉ hơn.

5. NPSH (Net Positive Suction Head): Thông số quyết định khả năng hút của bơm. Nếu không chú ý thông số này, bơm dễ gặp hiện tượng xâm thực (cavitation), làm rỗ cánh bơm và gây tiếng ồn cực lớn.

So sánh thực tế: máy bơm trục ngang và Vertical pump

Việc lựa chọn giữa trục ngang và trục đứng không đơn thuần là sở thích, mà là sự đánh đổi giữa các yếu tố kỹ thuật và không gian lắp đặt:

👉 Kết luận: Nếu bạn có diện tích nhà kho hoặc phòng máy rộng rãi, horizontal pump luôn là ưu tiên số một nhờ tính kinh tế và dễ sửa chữa. Ngược lại, nếu không gian quá hạn hẹp, bơm trục đứng sẽ là cứu cánh duy nhất.

Ứng dụng thực tế: Khi nào nên ưu tiên bơm trục ngang?

Nhờ thiết kế ổn định và dải công suất rộng, máy bơm trục ngang là trái tim của nhiều hệ thống thiết yếu:

• Hệ thống cấp nước tòa nhà: Dùng để vận chuyển nước từ bể ngầm lên các bồn chứa trung gian trước khi cấp đến từng căn hộ.

• Công nghiệp sản xuất: Bơm hóa chất, thực phẩm hoặc nước làm mát trong các dây chuyền sản xuất tự động hóa.

• Hệ thống HVAC: Luân chuyển nước nóng/lạnh trong hệ thống điều hòa không khí trung tâm của các trung tâm thương mại.

• Nông nghiệp: Tưới tiêu quy mô lớn nhờ khả năng cung cấp lưu lượng nước cực lớn và vận hành liên tục dưới điều kiện thời tiết khắc nghiệt.

Những sai lầm kinh điển khiến máy bơm trục ngang nhanh hỏng

Nhiều chủ đầu tư thường phàn nàn về tuổi thọ của bơm, nhưng thực tế lỗi lại nằm ở khâu lựa chọn và vận hành ban đầu:

• Không tính toán kỹ cột áp (Head): Chọn máy có cột áp thấp hơn thực tế khiến nước không thể đẩy lên điểm cao nhất, hoặc chọn quá cao khiến máy luôn chạy trong tình trạng quá tải, gây cháy motor.

• Bỏ qua diện tích lắp đặt: Mua bơm về nhưng không đủ không gian để thao tác bảo trì, dẫn đến việc khi máy hỏng phải đập phá tường để kéo máy ra.

• Chọn sai vật liệu đầu bơm: Sử dụng đầu bơm gang để bơm nước mặn hoặc hóa chất ăn mòn, khiến vỏ bơm bị thủng chỉ sau vài tháng sử dụng.

• Không chú ý hiệu suất: Chọn mua các dòng bơm giá rẻ nhưng hiệu suất thấp, dẫn đến tiền điện mỗi tháng tăng vọt, vượt xa chi phí mua một chiếc máy tốt ngay từ đầu.

Hậu quả của những sai lầm này thường là sự gián đoạn sản xuất và chi phí sửa chữa "đội" lên gấp nhiều lần so với giá trị máy.

Checklist: Cách chọn mua máy bơm trục ngang chuẩn chuyên gia

Để sở hữu một hệ thống bơm vận hành hoàn hảo, hãy thực hiện theo checklist 5 bước sau:

1. Xác định chính xác lưu lượng ($m^3/h$ ): Tổng nhu cầu sử dụng tại các vòi phun hoặc thiết bị tiêu thụ.

2. Tính toán tổng cột áp động: Bao gồm độ cao tĩnh cộng với áp suất tổn thất trên toàn bộ chiều dài ống.

3. Lựa chọn loại bơm tương ứng: End suction cho dân dụng, Multistage cho áp cao, hoặc Split case cho lưu lượng lớn.

4. Kiểm tra tính tương thích không gian: Đảm bảo bệ máy chắc chắn và có khoảng trống ít nhất 0.5m xung quanh để bảo trì.

5. Chọn thương hiệu uy tín: Luôn ưu tiên các hãng có đại lý phân phối và linh kiện thay thế sẵn có tại Việt Nam (như [chèn link: các hãng bơm nổi tiếng]).

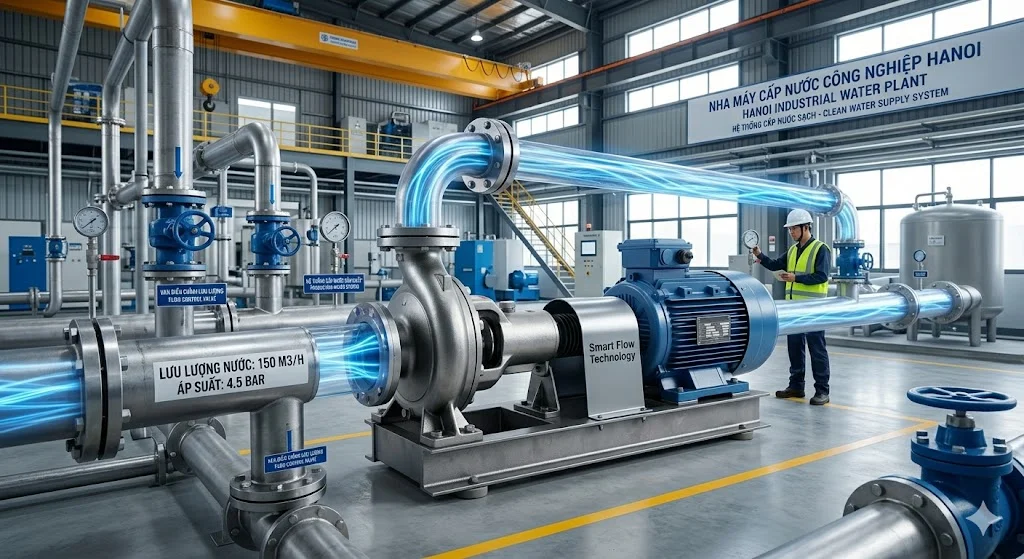

Hướng dẫn lắp đặt và vận hành an toàn

Lắp đặt đúng kỹ thuật quyết định đến 70% độ bền của horizontal pump. Hãy lưu ý các nguyên tắc sau:

• Căn chỉnh đồng trục (Alignment): Đây là bước quan trọng nhất. Nếu trục motor và trục bơm không thẳng hàng, máy sẽ bị rung mạnh, làm hỏng ổ bi và phớt cơ khí rất nhanh.

• Lắp đặt bệ đỡ vững chắc: Nên sử dụng bệ bê tông dày để triệt tiêu rung động.

• Kiểm tra chiều quay: Trước khi vận hành chính thức, hãy nhắp điện để kiểm tra xem cánh bơm quay có đúng chiều mũi tên trên vỏ bơm không.

• Bảo trì định kỳ: Định kỳ tra mỡ vào vòng bi và kiểm tra phớt cơ khí. Một vết rò rỉ nhỏ nếu được xử lý ngay sẽ ngăn chặn được thảm họa cháy motor do nước ngấm vào.

FAQ – Những câu hỏi thường gặp về máy bơm trục ngang

1. Horizontal pump có tốt hơn vertical pump không?

Không có loại nào tốt hơn tuyệt đối. Horizontal pump thắng về chi phí và bảo trì, trong khi vertical pump thắng về khả năng tiết kiệm diện tích và cột áp cực cao.

2. Tôi có thể dùng bơm trục ngang cho giếng đào không?

Có thể, nếu độ sâu hút từ mặt nước đến tâm bơm không quá 8-9m (đối với bơm ly tâm thông thường). Nếu sâu hơn, bạn cần dùng bơm hỏa tiễn hoặc bơm trục đứng chuyên dụng.

3. Tại sao máy bơm trục ngang của tôi chạy rất nóng?

Có thể do bạn đang ép bơm chạy ở điểm lưu lượng quá thấp (đóng van xả quá sâu) hoặc do thiếu nước mồi gây ma sát khô.

4. Tuổi thọ trung bình của bơm trục ngang là bao lâu?

Nếu được lắp đặt đúng kỹ thuật và bảo trì định kỳ, một chiếc bơm chất lượng có thể hoạt động bền bỉ từ 10 đến 15 năm.

5. Giá máy bơm trục ngang hiện nay bao nhiêu?

Giá cả rất đa dạng, từ vài triệu đồng cho các dòng dân dụng đến hàng trăm triệu đồng cho các dòng công nghiệp nặng.

Kết luận: Chọn đúng máy bơm cho sự an tâm dài lâu

Tóm lại, horizontal pump vẫn là sự lựa chọn tối ưu cho đại đa số các ứng dụng kỹ thuật nhờ cấu tạo ổn định, dễ tiếp cận và chi phí vận hành hợp lý. Tuy nhiên, trong thế giới kỹ thuật, không có chỗ cho sự ước lượng cảm tính. Việc chọn đúng thông số về cột áp, lưu lượng và hiệu suất chính là chìa khóa để bảo vệ túi tiền và sự an toàn cho hệ thống của bạn.

Hãy nhớ rằng, một chiếc máy bơm tốt không chỉ là chiếc máy chạy khỏe, mà là chiếc máy phù hợp nhất với điều kiện thực tế tại công trình.
