Bích ren: Giải pháp kết nối đường ống linh hoạt và hiệu quả

Trong thi công và vận hành hệ thống đường ống, sự cố rò rỉ tại các điểm kết nối không chỉ gây lãng phí lưu chất mà còn tiềm ẩn nguy cơ mất an toàn nghiêm trọng. Nhiều hệ thống gặp tình trạng "chưa dùng đã rò" hoặc hư hại chỉ sau một thời gian ngắn vận hành, phần lớn đến từ việc lựa chọn sai loại bích ren hoặc lắp đặt không đúng kỹ thuật. Đối với những dự án yêu cầu khả năng tháo lắp linh hoạt, kết nối ren không cần hàn được xem là giải pháp cứu cánh giúp tối ưu hóa thời gian và chi phí bảo trì.

Sử dụng mặt mặt bích nối ren đúng chuẩn không chỉ đảm bảo độ kín khít tuyệt đối mà còn giúp hệ thống vận hành trơn tru, giảm thiểu các điểm yếu cơ học. Tuy nhiên, việc nắm vững thông số và tiêu chuẩn kỹ thuật mới là yếu tố quyết định sự thành bại của kết nối. Hiểu đúng cấu tạo và ứng dụng sẽ giúp bạn lựa chọn hiệu quả hơn, đảm bảo hệ thống đường ống luôn vận hành an toàn và bền bỉ.

Vì sao chọn sai mặt bích nối ren có thể gây rò rỉ và giảm tuổi thọ hệ thống?

Một lỗi sai phổ biến của người mới trong ngành là coi thường việc đồng bộ tiêu chuẩn giữa bích và ống. Khi chọn sai loại ren (như ren hệ Inch nhưng lắp vào ống hệ Mét), sự ăn khớp sẽ không đạt chuẩn. Điều này dẫn đến khe hở siêu nhỏ – nơi dòng chảy sẽ len lỏi qua, gây rò rỉ ngay lập tức khi hệ thống chịu áp suất.

Hơn nữa, nếu vật liệu bích không tương thích với lưu chất hoặc môi trường bên ngoài, hiện tượng ăn mòn hóa học sẽ diễn ra nhanh chóng tại các rãnh ren. Khi đó, việc bảo trì trở thành "cơn ác mộng" vì các bulong bị kẹt cứng hoặc ren bị biến dạng do áp lực quá tải. Một hệ thống đường ống được tính toán kỹ lưỡng về kết nối ren sẽ tránh được những hư hỏng dây chuyền, bảo vệ thiết bị đầu cuối và giảm đáng kể chi phí sửa chữa không đáng có.

Bích ren là gì?

Bích ren là loại mặt bích có phần ren bên trong để kết nối trực tiếp với đầu ống ren mà không cần hàn. Thay vì sử dụng phương pháp hàn nhiệt truyền thống, mặt bích nối ren sử dụng các bước ren được tiện chính xác để ăn khớp trực tiếp với ống, giúp quá trình lắp đặt nhanh chóng, an toàn và cực kỳ linh hoạt tại các vị trí không thể hoặc không được phép hàn.

Vị trí của mặt bích nối ren thường xuất hiện ở các điểm nối giữa ống với van, đồng hồ đo áp suất, hoặc các thiết bị cần tháo dỡ định kỳ. Cơ chế siết ren kết hợp với gioăng làm kín tạo nên một lớp hàng rào bảo vệ vững chắc, ngăn chặn lưu chất rò rỉ ra bên ngoài ngay cả trong những môi trường làm việc đòi hỏi độ khắt khe cao về kỹ thuật lắp đặt.

Nguyên lý kết nối và hoạt động của mặt bích nối ren

Nguyên lý cốt lõi của kết nối này dựa trên sự ăn khớp chính xác giữa ren trong của bích và ren ngoài của ống. Khi xoay bích theo chiều ren, lực ma sát và độ khít của các bước ren tạo nên sự liên kết cơ học vững chắc. Sau đó, các lỗ bulong trên mặt bích sẽ được sử dụng để ghép nối với một mặt bích đối diện, tạo thành một hệ thống khép kín.

Vai trò của gioăng (gasket) đặt giữa hai mặt bích là vô cùng quan trọng. Nó giúp bù đắp những sai lệch siêu nhỏ trên bề mặt tiếp xúc, ngăn ngừa hoàn toàn sự rò rỉ lưu chất. Điểm ưu việt của kết nối ren là không cần đến nguồn điện hay thiết bị hàn, giúp giảm thiểu rủi ro cháy nổ tại các khu vực dễ bắt lửa, đồng thời đảm bảo lực siết được phân bổ đều quanh tâm ống, duy trì độ kín bền bỉ theo thời gian.

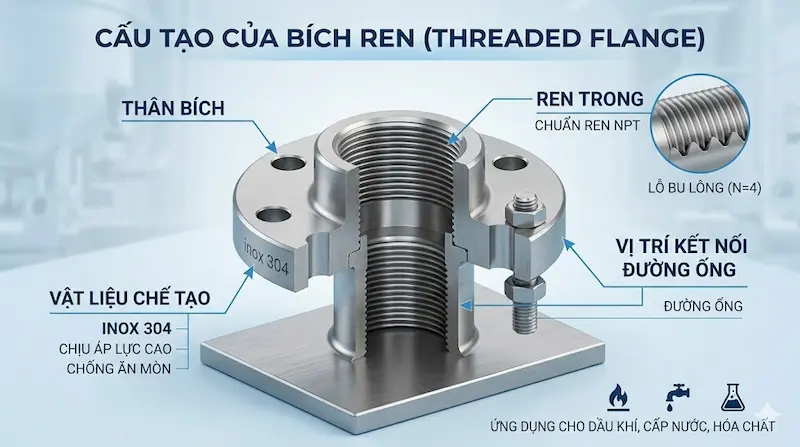

Cấu tạo chi tiết của mặt bích nối ren

Một bộ mặt bích nối ren tiêu chuẩn được cấu thành từ nhiều phần có chức năng riêng biệt:

• Thân bích: Phần khung chính, chịu lực chủ đạo cho toàn bộ kết nối.

• Phần ren trong: Được tiện theo các chuẩn (BSPT, NPT, JIS...), đóng vai trò "khóa" chặt với đường ống.

• Mặt tiếp xúc: Bề mặt phẳng nơi đặt gioăng làm kín, yêu cầu độ nhẵn cao.

• Lỗ bulong: Các vị trí để xuyên bulong, đảm bảo hai mặt bích áp sát vào nhau dưới lực siết nhất định.

• Gioăng làm kín: Miếng đệm bằng cao su, PTFE hoặc kim loại tùy vào lưu chất, giúp bịt kín hoàn toàn khe hở.

Sự chính xác trong gia công các bộ phận này ảnh hưởng trực tiếp đến độ bền. Chỉ cần sai số nhỏ ở phần ren hoặc mặt tiếp xúc, toàn bộ kết nối sẽ mất đi khả năng chịu áp, dẫn đến rò rỉ khó kiểm soát.

Các loại mặt bích nối ren phổ biến hiện nay

Việc lựa chọn mặt bích nối ren cần căn cứ vào các nhóm phân loại chính:

Dựa trên tiêu chuẩn quốc tế như JIS, ANSI, DIN, BS, mỗi loại bích sẽ có khoảng cách tâm lỗ bulong khác nhau. Người sử dụng cần chú ý đến áp lực làm việc định mức (như PN10, PN16, PN25) để đảm bảo an toàn vận hành.

Thông số kỹ thuật cần hiểu trước khi chọn mua

Để đọc hiểu catalogue sản phẩm một cách chuyên gia, bạn cần nắm vững:

• DN (Đường kính danh định): Kích thước danh nghĩa của đường ống.

• OD (Đường kính ngoài): Kích thước thực tế cần đo đạc chính xác.

• Số lỗ bulong: Phải đồng bộ với thiết bị kết nối.

• Chuẩn ren: Xác định ren côn hay ren thẳng để tránh lỏng kết nối.

• Áp suất và nhiệt độ: Luôn chọn bích có thông số vượt ngưỡng làm việc thực tế của hệ thống.

So sánh mặt bích nối ren và bích hàn – Nên chọn loại nào?

Bích ren thường là lựa chọn tối ưu cho các hệ thống cần tháo lắp định kỳ hoặc trong môi trường mà việc hàn xì là không khả thi do quy định an toàn cháy nổ.

Khi nào nên sử dụng mặt bích nối ren?

Bạn nên ưu tiên sử dụng mặt bích nối ren trong các trường hợp sau:

1. Hệ thống cần bảo trì định kỳ: Những vị trí có van, đồng hồ đo, thiết bị lọc cần tháo ra vệ sinh thường xuyên.

2. Khu vực không được phép hàn: Các nhà máy hóa chất, kho chứa nhiên liệu, hoặc khu vực có nhiều vật liệu dễ cháy.

3. Hệ thống đường ống dân dụng/HVAC: Nơi yêu cầu sự linh hoạt và lắp đặt nhanh chóng.

4. Hệ thống PCCC: Giúp việc lắp đặt các đầu phun, trạm bơm trở nên đơn giản hơn.

Nếu bạn thấy đường ống xuất hiện rò rỉ tại mối nối ren hoặc ren bị oxy hóa, đây là dấu hiệu cảnh báo cần thay thế mặt bích nối ren mới ngay để đảm bảo hệ thống không bị sự cố dừng đột ngột.

6 sai lầm phổ biến khi lắp bích ren

• Chọn sai chuẩn ren: Ren NPT không thể lắp chung với ren BSP.

• Siết quá lực: Dễ làm hỏng ren hoặc nứt thân bích.

• Không dùng gioăng phù hợp: Gioăng kém chất lượng là nguyên nhân hàng đầu gây rò rỉ.

• Trộn tiêu chuẩn: Sử dụng bích JIS với mặt đối diện ANSI dẫn đến lệch lỗ bulong.

• Không kiểm tra áp suất: Dùng bích PN10 cho hệ thống PN16 là cực kỳ nguy hiểm.

• Không căn chỉnh đồng tâm: Khiến lực tác động lên ren không đều.

Checklist chuyên gia: Đúng chuẩn ren Đúng vật liệu Đúng áp lực làm việc.

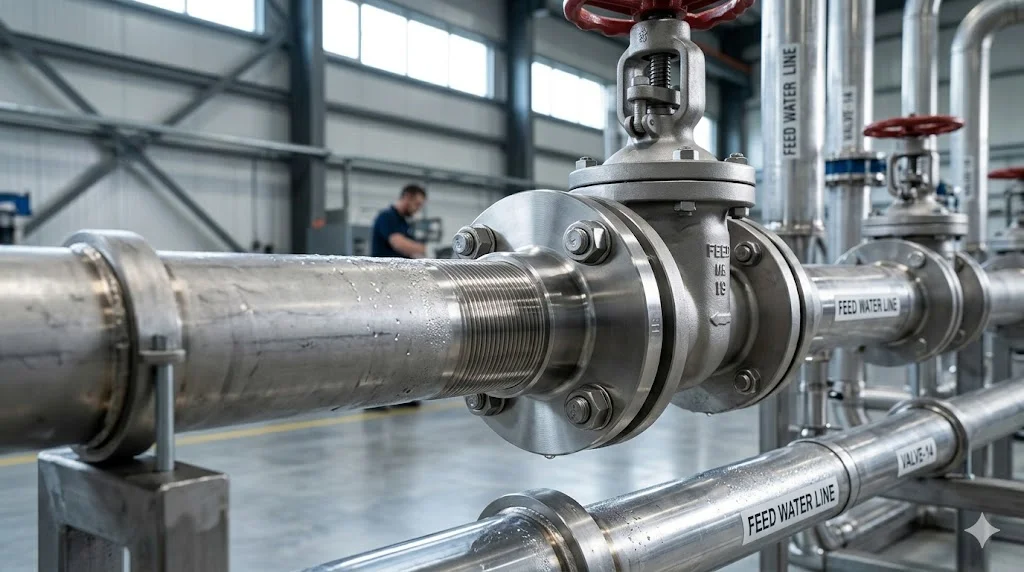

Hướng dẫn chọn và lắp mặt bích nối ren đúng kỹ thuật

1. Xác định lưu chất: Lưu chất có tính ăn mòn không? (Nếu có, chọn Inox 316).

2. Chọn vật liệu: Đảm bảo vật liệu bích tương thích với đường ống.

3. Chọn chuẩn kết nối: Kiểm tra catalogue thiết bị đi kèm để lấy đúng tiêu chuẩn (JIS/ANSI).

4. Kiểm tra kích thước: Đo DN và bước ren thực tế.

5. Test kín: Sau khi lắp, bơm áp thử nghiệm để kiểm tra gioăng trước khi đưa vào vận hành chính thức.

Đúng DN Đúng tiêu chuẩn  Đúng môi trường sử dụng

Cách bảo trì để tăng tuổi thọ mặt bích nối ren

Để kéo dài tuổi thọ, hãy thực hiện kiểm tra định kỳ 6 tháng/lần:

• Làm sạch ren: Loại bỏ bụi bẩn hoặc gỉ sét bám ngoài trước khi siết.

• Kiểm tra gioăng: Thay mới nếu thấy gioăng bị chai cứng hoặc rách.

• Siết lại bulong: Kiểm tra độ chặt sau một thời gian vận hành do rung động của hệ thống có thể làm lỏng bulong.

• Bôi trơn: Sử dụng mỡ chuyên dụng cho các ren ngoài để chống kẹt khi cần tháo lắp sau này.

FAQ (Câu hỏi thường gặp)

Bích ren có cần hàn không?

Không, mặt bích nối ren kết nối trực tiếp bằng ren trong, giúp loại bỏ hoàn toàn nhu cầu hàn nhiệt tại hiện trường.

Nặt bích nối ren dùng cho áp suất cao được không?

Được, nhưng bạn phải chọn loại bích có tiêu chuẩn áp lực cao (ví dụ: PN25, PN40) và vật liệu thép chịu lực tốt.

Bích ren và mặt bích ren có khác nhau không?

Không, đây là hai cách gọi khác nhau của cùng một thiết bị.

Nên chọn inox hay thép?

Chọn Inox nếu môi trường có tính ăn mòn hoặc cần tiêu chuẩn vệ sinh thực phẩm; chọn thép cho hệ thống công nghiệp thông thường để tiết kiệm chi phí.

Mặt bích nối ren có tái sử dụng được không?

Có, nếu ren không bị biến dạng và bề mặt bích còn phẳng, bạn hoàn toàn có thể tháo ra và lắp lại cho dự án khác.

Chọn đúng bích ren giúp hệ thống vận hành ổn định và dễ bảo trì

Việc đầu tư thời gian để lựa chọn loại mặt bích nối ren phù hợp với yêu cầu kỹ thuật là bước đi thông minh cho bất kỳ kỹ sư hay chủ thầu nào. Một kết nối đạt chuẩn không chỉ giúp hệ thống vận hành ổn định mà còn tiết kiệm tối đa thời gian dừng máy để bảo trì. Đừng để một phụ kiện nhỏ trở thành nguyên nhân gây ra thiệt hại lớn cho toàn bộ dây chuyền sản xuất của bạn.
