Màng Bơm: "Trái Tim" Đàn Hồi Và Giải Pháp Duy Trì Hiệu Suất Bơm Công Nghiệp

Bạn đang vận hành một hệ thống sản xuất và đột nhiên nhận thấy máy bơm màng hoạt động yếu dần, lưu lượng không ổn định hoặc thậm chí ngừng hẳn dù nguồn khí nén vẫn cấp đủ? Trong nhiều trường hợp, lỗi không nằm ở động cơ hay hệ thống điều khiển phức tạp mà đến từ một bộ phận nhỏ bé nhưng đóng vai trò sống còn. Đây là linh kiện chịu áp lực trực tiếp và liên tục nhất, nhưng lại thường bị ngó lơ cho đến khi sự cố rách màng xảy ra, gây rò rỉ hóa chất và đình trệ dây chuyền. Việc hiểu rõ về cấu tạo, vật liệu và cách lựa chọn cho phù hợp không chỉ giúp bạn tiết kiệm chi phí sửa chữa mà còn bảo vệ an toàn cho toàn bộ hệ thống vận hành.

Màng bơm là gì?

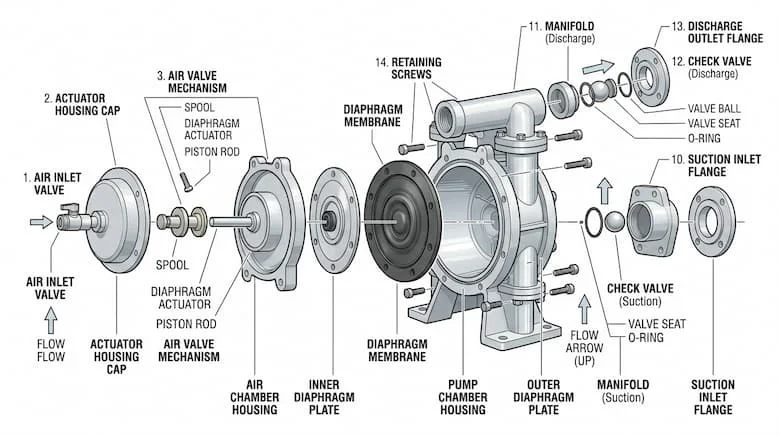

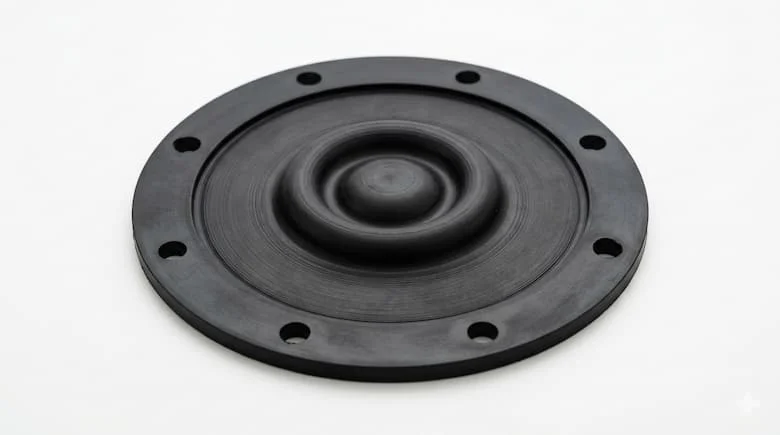

Màng bơm (Diaphragm) là một tấm màng có tính đàn hồi cao, được lắp đặt bên trong buồng của các dòng máy bơm màng khí nén hoặc bơm màng điện. Đây được coi là bộ phận quan trọng nhất, đóng vai trò như một vách ngăn linh hoạt giúp tách biệt hoàn toàn buồng chứa chất lỏng và cơ cấu truyền động (khí nén hoặc trục cơ khí).

Vai trò chính của nó là tạo ra sự thay đổi thể tích trong buồng bơm thông qua chuyển động co giãn liên tục. Khi diaphragm bị kéo về phía sau, nó tạo ra áp suất âm để hút chất lỏng vào; khi bị đẩy về phía trước, nó tạo áp suất dương để tống chất lỏng ra ngoài. Do phải tiếp xúc trực tiếp với các loại dung môi, hóa chất ăn mòn hoặc thực phẩm, diaphragm đòi hỏi tiêu chuẩn khắt khe về độ bền cơ học và khả năng kháng hóa chất.

Nguyên lý hoạt động của Diaphragm

Hoạt động của Diaphragm dựa trên nguyên lý tịnh tiến lặp đi lặp lại. Trong một chiếc máy bơm màng thông thường sẽ có hai màng bơm đối xứng nối với nhau bằng một trục truyền động.

1. Chu trình hút: Khí nén đẩy Diaphragm bên phải về phía trước thì đồng thời kéo Diaphragm bên trái về phía sau. Tại buồng bên trái, thể tích tăng lên, áp suất giảm xuống giúp hút chất lỏng vào qua van bi một chiều.

2. Chu trình đẩy: Ngược lại, khi trục chuyển động đổi chiều, bên trái bị đẩy về phía trước, nén chất lỏng và đẩy chúng ra ngoài đường ống đầu ra.

👉 Giải thích kỹ thuật: Tại sao Diaphragm giúp bơm được hóa chất cực độc?

Nhờ thiết kế kín khít tuyệt đối, chất lỏng chỉ tiếp xúc với màng và buồng bơm mà không hề chạm vào các bộ phận chuyển động bên trong. Điều này loại bỏ hoàn toàn nhu cầu sử dụng phớt làm kín (mechanical seal) – bộ phận vốn rất dễ bị ăn mòn và rò rỉ trong các dòng bơm ly tâm truyền thống. Chính vì không cần phớt, máy bơm màng có thể chạy khô mà không sợ cháy máy và đảm bảo không có giọt hóa chất nào thoát ra môi trường.

Phân tích chuyên sâu: Các loại Diaphragm phổ biến theo vật liệu

Việc lựa chọn vật liệu là yếu tố tiên quyết quyết định tuổi thọ của thiết bị. Mỗi loại vật liệu sẽ có những đặc tính hóa lý riêng biệt phù hợp với từng môi trường cụ thể:

• PTFE (Teflon): Đây là loại vật liệu cao cấp nhất với màu trắng đặc trưng. PTFE có khả năng kháng gần như toàn bộ các loại hóa chất ăn mòn, axit mạnh, bazơ và dung môi. Tuy nhiên, PTFE có tính đàn hồi kém hơn cao su nên thường được sản xuất ở dạng 2 lớp (một lớp Teflon tiếp xúc hóa chất và một lớp cao su bổ trợ phía sau).

• Cao su NBR (Nitrile): Loại vật liệu giá rẻ, có khả năng chịu dầu rất tốt. NBR thường được ứng dụng trong việc bơm bùn thải có lẫn dầu, xăng hoặc các chất lỏng không có tính ăn mòn hóa học cao.

• Santoprene: Một loại nhựa nhiệt dẻo có độ bền cơ học cực tốt và khả năng chịu mài mòn cao. Đây là lựa chọn hàng đầu cho các ứng dụng bơm bùn, bơm nước thải công nghiệp hoặc các chất lỏng có chứa hạt rắn li ti.

• EPDM: Có khả năng chịu nhiệt tốt và kháng được các loại axit loãng, kiềm. EPDM thường xuất hiện trong các hệ thống xử lý nước hoặc ngành thực phẩm nhờ tính an toàn.

Thông số kỹ thuật cần quan tâm khi chọn Diaphragm

Để tránh tình trạng "mua nhầm, dùng sai", bạn cần đặc biệt lưu ý đến các thông số kỹ thuật sau:

• Độ dày và biên dạng màng: Mỗi thương hiệu bơm (Wilden, Sandpiper, Husky...) sẽ có thiết kế biên dạng màng riêng. Việc lắp sai biên dạng sẽ làm giảm hành trình bơm và gây nhanh rách màng.

• Dải nhiệt độ làm việc: PTFE có thể chịu được nhiệt độ lên tới hơn 100°C, trong khi các loại cao su thông thường sẽ bị biến dạng hoặc mủn ra nếu nhiệt độ vượt quá 60-80°C.

• Áp suất làm việc tối đa: Áp suất khí nén cấp vào phải nằm trong ngưỡng cho phép của màng. Nếu áp suất quá cao, màng sẽ bị giãn quá mức dẫn đến nứt vỡ.

👉 Chuyên gia cảnh báo: Nếu bạn chọn màng cao su cho môi trường axit đặc, màng sẽ bị trương nở và mủn ra chỉ sau vài giờ hoạt động, dẫn đến hóa chất tràn vào bộ chia khí, gây hỏng hóc toàn bộ máy bơm.

So sánh các loại vật liệu Diaphragm công nghiệp

Tại sao Diaphragm dễ hỏng? Những nguyên nhân cốt lõi

Trong quá trình bảo trì thực tế, chúng tôi đúc kết được 4 nguyên nhân chính khiến Diaphragm nhanh xuống cấp:

1. Chạy quá áp suất: Cấp nguồn khí nén vượt ngưỡng thiết kế khiến màng bị căng tức và rách đột ngột.

2. Sự tấn công hóa học: Sử dụng sai vật liệu khiến hóa chất làm biến đổi cấu trúc màng (gây cứng, giòn hoặc nhão màng).

3. Hạt rắn sắc nhọn: Chất lỏng chứa các mảnh kim loại hoặc đá sắc nhọn có thể đâm thủng màng trong quá trình co bóp.

4. Lắp đặt sai kỹ thuật: Việc siết ốc không đều hoặc lắp màng bị lệch tâm sẽ tạo ra các điểm tập trung ứng suất, gây rách màng tại vị trí kẹp.

Ứng dụng thực tế: Khi nào bạn cần thay Diaphragm ngay lập tức?

Đừng đợi đến khi máy bơm dừng hẳn mới kiểm tra. Hãy thay thế Diaphragm khi có các dấu hiệu sau:

• Hiệu suất giảm đột ngột: Bơm vẫn chạy nhưng lưu lượng nước ra rất yếu.

• Có tiếng "phì phì" lạ: Khí nén bị rò rỉ qua vết nứt của màng sang bên buồng chứa chất lỏng.

• Chất lỏng rò rỉ qua đường thoát khí: Đây là dấu hiệu nguy hiểm nhất báo hiệu màng đã rách hoàn toàn, chất lỏng đang xâm nhập vào bộ máy bên trong.

Sai lầm thường gặp: Nhiều đơn vị vì tiết kiệm nên chỉ thay 1 bên màng bị rách. Điều này hoàn toàn sai lầm vì màng còn lại thường cũng đã hết tuổi thọ cơ học. Việc thay thế không đồng bộ sẽ khiến bơm hoạt động không cân bằng và nhanh chóng hỏng màng mới.

Checklist lựa chọn và quy trình thay thế Diaphragm chuẩn

Checklist chọn mua:

•  Xác định chính xác Model và thương hiệu máy bơm đang dùng.

•  Kiểm tra nồng độ và nhiệt độ của chất lỏng cần bơm.

•  Lựa chọn vật liệu màng dựa trên bảng hóa tính.

•  Ưu tiên hàng chính hãng hoặc phụ kiện thay thế đạt tiêu chuẩn OEM.

Hướng dẫn thay thế cơ bản:

1. Ngắt nguồn: Tắt nguồn khí nén và xả hết áp suất dư trong đường ống.

2. Vệ sinh: Làm sạch bên ngoài bơm để tránh bụi bẩn rơi vào buồng bơm khi mở máy.

3. Tháo lắp: Tháo các ốc vít theo thứ tự đối xứng. Khi lắp màng mới, cần đảm bảo màng nằm đúng rãnh và trục nối màng được siết chặt.

4. Kiểm tra: Sau khi lắp, hãy cấp một lượng khí nhỏ để kiểm tra độ kín trước khi cho chạy toàn tải.

FAQ - Câu hỏi thường gặp về Diaphragm

1. Màng bơm dùng được bao lâu thì phải thay?

Tuổi thọ phụ thuộc vào tần suất chạy và môi trường. Nếu chạy 8h/ngày trong điều kiện chuẩn, màng Santoprene có thể dùng 1-2 năm, nhưng với hóa chất mạnh, màng PTFE có thể cần thay sau 6 tháng.

2. Tôi có thể dùng màng cao su thay cho PTFE để tiết kiệm chi phí không?

Chỉ khi chất lỏng của bạn không có tính ăn mòn. Nếu dùng cho axit, màng cao su sẽ hỏng trong vài tiếng, gây tốn kém hơn nhiều do phải dừng máy và vệ sinh lại toàn bộ bơm.

3. Tại sao màng PTFE thường đi kèm với màng phụ bằng cao su?

Vì PTFE khá cứng và dễ nứt nếu co bóp đơn lẻ. Lớp màng cao su phía sau đóng vai trò như một lớp đệm đàn hồi, giúp chịu lực và tăng độ bền cho lớp PTFE phía trước.

4. Diaphragm chính hãng và màng thay thế (OEM) khác gì nhau?

Màng chính hãng đảm bảo 100% thông số và độ bền. Màng OEM chất lượng tốt có giá rẻ hơn nhưng cần chọn nhà cung cấp uy tín để đảm bảo đúng vật liệu công bố.

Kết luận

Màng bơm tuy chỉ là một linh kiện tiêu hao nhưng lại giữ vai trò quyết định đến hiệu suất và độ an toàn của cả quy trình sản xuất. Một sự hiểu biết thấu đáo về vật liệu và cơ chế hoạt động sẽ giúp bạn đưa ra những quyết định bảo trì phòng ngừa chính xác, tránh được những rủi ro rò rỉ hóa chất gây nguy hại.
