Gate valves for steam: Cấu Tạo, Phân Loại Và Bí Quyết Lựa Chọn Chuẩn Kỹ Thuật

Bạn đã bao giờ đối mặt với tình trạng van bị rò rỉ nghiêm trọng trong hệ thống đường ống hơi nóng, nhiệt độ quá cao làm hỏng gioăng làm kín, hay việc chọn sai vật liệu khiến thiết bị nhanh chóng xuống cấp chỉ sau vài tháng vận hành? Những sự cố này không chỉ làm hệ thống mất áp, gián đoạn sản xuất mà còn tiềm ẩn nguy cơ mất an toàn lao động cực kỳ cao. Trong các hệ thống công nghiệp nhiệt điện và hơi nước áp lực lớn, việc sử dụng các dòng van cổng cho hơi nước chất lượng cao là giải pháp then chốt để đóng và ngắt dòng lưu chất hiệu quả, đồng thời đảm bảo tuổi thọ cho toàn bộ hạ tầng đường ống.

KIẾN THỨC NỀN GATE VALVES FOR STEAM

Van cổng cho hệ thống hơi nước là gì?

Van cổng cho hệ thống hơi nước là gì? Đây là các loại van cô lập được thiết kế đặc biệt để chịu được nhiệt độ và áp suất cao trong hệ thống hơi nước, cung cấp dòng chảy đầy đủ với tổn thất áp suất tối thiểu khi mở hoàn toàn.

• Định nghĩa chi tiết: Đây là dòng van cửa chuyên dụng được thiết kế chịu nhiệt và chịu áp lực cực cao dành riêng cho các hệ thống lò hơi, hơi nước bão hòa hoặc hơi quá nhiệt.

• Chức năng cốt lõi: Đảm nhận nhiệm vụ đóng hoặc mở hoàn toàn đường đi của dòng hơi nước, không phù hợp cho việc điều tiết lưu lượng.

• Điểm khác biệt: Khác với van cổng dùng cho nước thông thường, van cổng cho hệ thống hơi nước đòi hỏi vật liệu thân van, đĩa van và hệ thống gioăng chịu nhiệt khắt khe hơn rất nhiều để chống biến dạng nhiệt và rò rỉ.

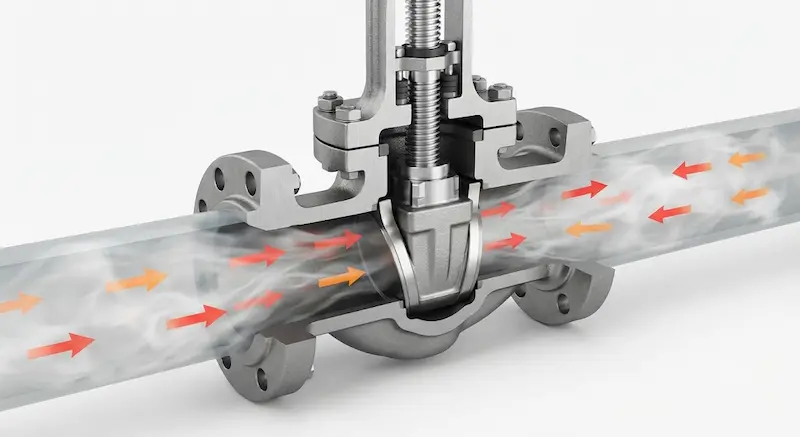

Nguyên lý hoạt động của gate valves

Chu trình vận hành của một gate valves diễn ra dựa trên cơ chế nâng hạ đĩa van theo phương vuông góc với dòng chảy:

Các đặc tính vận hành quan trọng bao gồm:

• Dòng chảy toàn phần: Khi mở hoàn toàn, đĩa van rút hẳn lên trên, tạo khoảng trống bằng đúng đường kính ống giúp dòng hơi đi qua hoàn toàn không bị cản trở.

• Dòng chảy hai chiều: Cho phép dòng chảy di chuyển theo cả hai hướng mà không phân biệt chiều lắp đặt.

• Tổn thất áp suất thấp: Tổn thất áp suất qua van cực thấp, tối ưu hóa năng lượng cho toàn hệ thống lò hơi.

• Chỉ dùng để cô lập: Tuyệt đối không dùng van để điều tiết dòng chảy vì hiện tượng dòng hơi tốc độ cao va đập vào đĩa van mở một phần sẽ gây xói mòn, rung lắc và hỏng bề mặt làm kín.

PHÂN TÍCH CHUYÊN SÂU

Các bộ phận chính của gate valves

Để vận hành ổn định trong môi trường khắc nghiệt, một bộ phậngate valves for steam tiêu chuẩn được cấu thành từ các chi tiết kỹ thuật tinh vi:

• Thân van: Chịu áp lực chính của dòng hơi, thường đúc dày dặn từ thép hợp kim hoặc thép carbon cao cấp.

• Nắp van: Gắn kết chặt chẽ với thân van, bảo vệ trục và đĩa bên trong.

• Đĩa van / Cánh van dạng nêm: Chi tiết trực tiếp chặn dòng hơi.

• Trục van: Truyền lực từ tay quay xuống đĩa van.

• Hộp chèn: Chứa vật liệu làm kín để ngăn hơi rò rỉ qua trục.

• Ghế van: Bề mặt tiếp xúc khít với đĩa van khi đóng.

• Gioăng đệm: Đảm bảo độ kín khít tuyệt đối giữa thân và nắp van dưới nhiệt độ cao.

• Tay quay: Vô lăng cơ học giúp người vận hành thao tác đóng mở.

Các loại van cổng cho hệ thống hơi

Thị trường hiện nay phân chia dòng sản phẩm này thành nhiều biến thể cơ học:

• Van cổng nêm liền khối: Đĩa nêm liền khối, kết cấu vững chắc, chịu áp suất cao rất tốt nhưng nhạy cảm với sự giãn nở nhiệt độ.

• Van cổng nêm linh hoạt: Đĩa nêm có rãnh xẻ linh hoạt, giúp bù đắp sự biến dạng nhiệt của thân van do hơi nóng, chống kẹt van hiệu quả.

• Van cổng trượt song song: Sử dụng hai đĩa song song trượt, thích hợp cho hệ thống hơi áp suất cực lớn.

• Van cổng ty nổi: Trục van chuyển động lên xuống rõ rệt, giúp người vận hành dễ dàng nhận biết trạng thái đóng mở, rất được ưa chuộng trong ngành hơi.

• Van cổng ty chìm: Tiết kiệm không gian lắp đặt nhưng không thích hợp cho môi trường hơi nước nhiệt độ cao dễ gây bám cặn trục.

Vật liệu chế tạo gate valves for steam

Lựa chọn vật liệu thân van đóng vai trò quyết định đến độ an toàn của hệ thống hơi:

• Thép đúc WCB: Thường dùng cho hệ thống hơi tiêu chuẩn, nhiệt độ dưới 425 độ C.

• Thép rèn: Dùng cho đường ống áp lực rất cao và kích thước nhỏ.

• Thép không gỉ 304 và 316: Chống ăn mòn tốt nhưng ít ưu tiên cho hơi nhiệt độ quá cao bằng thép hợp kim.

• Thép hợp kim Crom-Moly: Thép hợp kim chứa Crom và Molipden, là vật liệu hoàn hảo cho hệ thống hơi quá nhiệt áp suất cao với nhiệt độ lên đến 550 đến 600 độ C.

So sánh Van cổng hơi và Van cầu

Bảng so sánh trực quan giúp bạn hiểu rõ vì sao không thể thay thế lẫn lộn hai dòng van này trong hệ thống hơi:

Các thông số kỹ thuật cốt lõi cần lưu ý

Khi mua sắm gate valves for steam, bạn cần nắm rõ các thông số kỹ thuật sau:

• Đường kính danh định: Kích thước từ DN15 đến DN600 trở lên.

• Cấp áp suất: Định mức áp suất theo tiêu chuẩn quốc tế.

• Giới hạn nhiệt độ: Giới hạn chịu nhiệt độ của dòng hơi.

• Kiểu kết nối: Kết nối mặt bích hoặc hàn đối đầu chịu áp lực cao.

• Khoảng cách hai mặt bích: Tuân thủ theo tiêu chuẩn kỹ thuật.

• Tiêu chuẩn sản xuất: Đáp ứng các tiêu chuẩn công nghiệp lớn.

Vì sao việc chọn đúng gate valves for steam lại quan trọng?

Việc chọn sai thiết bị trong hệ thống hơi nóng sẽ dẫn đến những hậu quả tài chính và an toàn nghiêm trọng.

ỨNG DỤNG THỰC TẾ

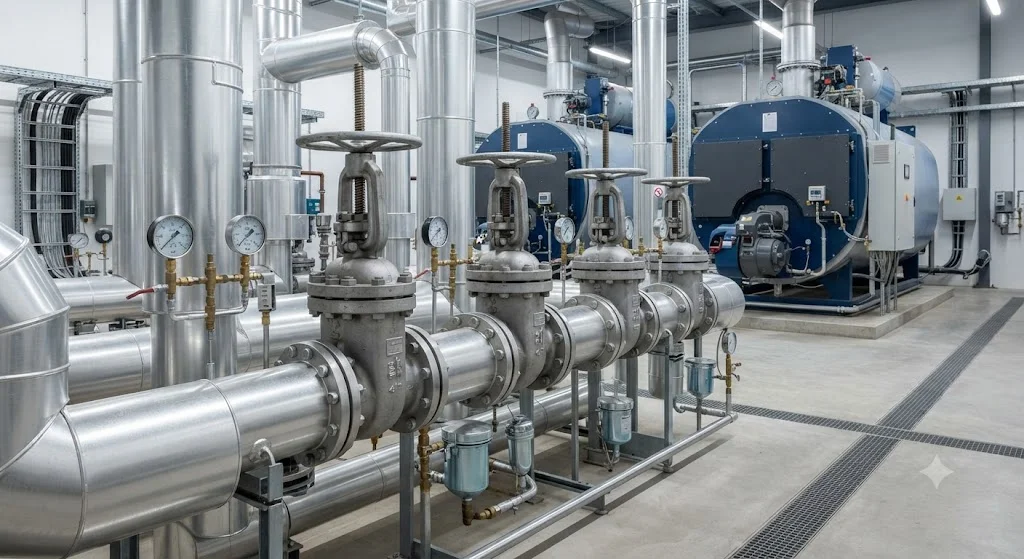

Các lĩnh vực ứng dụng của gate valves for steam

Thiết bị này hiện diện trong hầu hết các nhà máy sử dụng năng lượng nhiệt hơi:

• Hệ thống lò hơi công suất lớn.

• Các tuyến ống truyền dẫn hơi chính.

• Nhà máy chế biến thực phẩm và đồ uống.

• Ngành dệt nhuộm và sấy công nghiệp.

• Nhà máy hóa chất và lọc hóa dầu.

• Ngành công nghiệp dầu khí.

• Nhà máy dược phẩm yêu cầu tiêu chuẩn vô trùng khắt khe.

• Nhà máy nhiệt điện phát điện tuabin hơi.

• Hệ thống sưởi và điều hòa không khí hơi nước.

Các sai lầm phổ biến khi chọn gate valves for steam

•  Chọn sai cấp áp suất khiến thân van bị xé rách dưới áp suất cao.

•  Dùng sai vật liệu gioăng làm kín không chịu nổi nhiệt độ bão hòa của hơi.

•  Sử dụng vật liệu thân van gang xám cho đường ống hơi nóng áp lực.

•  Cố tình dùng van cổng để điều tiết lưu lượng hơi gây xói mòn bề mặt nêm van.

• Bỏ qua yếu tố giãn nở nhiệt của đường ống khi lắp đặt van cỡ lớn.

Khi nào bạn nên thay mới gate valves ?

Bạn cần lên kế hoạch thay mới thiết bị ngay khi xuất hiện các dấu hiệu:

• Xảy ra hiện tượng rò rỉ hơi xì ra ngoài qua trục van hoặc mặt bích.

• Trục van bị mòn ren, rít cứng, không thể đóng kín hoàn toàn.

• Đĩa van và ghế van bị xói mòn sâu, không giữ được áp suất.

• Thân van bị ăn mòn hóa học hoặc rỗ bề mặt do ngưng tụ axit hơi nước.

• Thao tác vặn tay quay cực kỳ khó khăn dù đã tra dầu mỡ định kỳ.

HƯỚNG DẪN VÀ DANH MỤC KIỂM TRA

Cách lựa chọn van cổng chính xác cho hệ thống hơi

Hãy rà soát kỹ danh mục kiểm tra sau trước khi quyết định đặt hàng:

•  Xác định chính xác áp suất làm việc của dòng hơi.

•  Xác định nhiệt độ tối đa của hơi quá nhiệt hoặc hơi bão hòa.

•  Chọn đúng kích thước đường ống.

•  Chọn vật liệu thân van phù hợp như thép đúc hoặc thép hợp kim.

•  Chọn kiểu kết nối phù hợp dạng mặt bích hoặc hàn.

•  Kiểm tra chuẩn cấp áp suất tương thích.

•  Tuân thủ các tiêu chuẩn kỹ thuật quốc tế.

•  Xác định rõ phương thức vận hành bằng tay hay tích hợp bộ điều khiển.

Mẹo lắp đặt và bảo dưỡng

• Lắp đặt van theo phương thẳng đứng với tay quay hướng lên trên nếu có thể để giảm tải trọng lệch tâm.

• Luôn mở hoàn toàn van cổng hơi ở trạng thái mở 100% khi hệ thống vận hành.

• Tuyệt đối không dùng van để bóp lưu lượng dòng chảy.

• Kiểm tra định kỳ hộp chèn để bổ sung vật liệu làm kín chống rò rỉ hơi.

• Tra dầu mỡ chịu nhiệt định kỳ cho phần ren trục van.

• Thường xuyên kiểm tra rò rỉ bằng thiết bị đo chuyên dụng.

CÂU HỎI THƯỜNG GẶP

1. Van cổng có dùng được cho hệ thống hơi nước không?

   Hoàn toàn được. Trên thực tế, đây là sự lựa chọn tiêu chuẩn hàng đầu cho các ứng dụng đóng và ngắt dòng hơi chính nhờ ưu điểm không gây tổn thất áp suất khi mở toàn phần.

2. Vật liệu nào tốt nhất cho gate valves for steam?

   Đối với hệ thống hơi áp suất và nhiệt độ cao trên 400 độ C, thép hợp kim kết hợp với thân thép đúc là vật liệu tốt nhất đảm bảo an toàn tuyệt đối.

3. Van cổng có thể điều tiết lưu lượng hơi được không?

   Không. Cấu trúc đĩa nêm của van cổng không được thiết kế cho việc điều tiết. Việc mở hé van sẽ khiến dòng hơi tốc độ cao làm xói mòn đĩa van và gây rung lắc đường ống.

4. Gate valves for steam có tuổi thọ bao lâu?

   Nếu được lựa chọn đúng thông số kỹ thuật, lắp đặt chuẩn xác và bảo dưỡng định kỳ, một chiếc van cổng hơi công nghiệp chất lượng cao có thể vận hành bền bỉ từ 7 đến 15 năm.

5. Tôi nên chọn mức áp suất định mức nào?

   Bạn phải chọn mức cấp áp suất cao hơn áp suất làm việc tối đa thực tế của hệ thống lò hơi để có hệ số dự phòng an toàn khi xảy ra hiện tượng tăng áp đột ngột.

KẾT LUẬN VÀ KÊU GỌI HÀNH ĐỘNG

Tóm lại, van cổng hơi nước là lựa chọn lý tưởng để đóng và ngắt dòng hơi nước nhờ khả năng chịu nhiệt và áp suất cao, đồng thời giảm thiểu tổn thất áp suất khi mở hoàn toàn. Việc lựa chọn đúng vật liệu, cấp áp suất, tiêu chuẩn và kiểu kết nối sẽ giúp hệ thống vận hành an toàn, ổn định và tiết kiệm chi phí bảo trì tối đa.
