Ebara FSA Pump Catalogue: Hướng dẫn chuyên sâu cách đọc và chọn model chuẩn xác

Việc lựa chọn một chiếc bơm phù hợp cho hệ thống công nghiệp chưa bao giờ là nhiệm vụ đơn giản đối với các kỹ sư cơ điện. Đã bao lần bạn cầm trên tay bản ebara fsa pump catalogue nhưng vẫn cảm thấy bối rối trước hàng loạt biểu đồ đường cong phức tạp? Việc chỉ nhìn vào công suất (HP) mà bỏ qua các chỉ số kỹ thuật chuyên sâu thường dẫn đến những sai lầm đắt giá: bơm hoạt động thiếu áp, motor quá tải hoặc hệ thống rung lắc dữ dội.

Thực tế, catalogue của Ebara không chỉ là một tệp thông tin sản phẩm đơn thuần, mà là "bản đồ" kỹ thuật giúp bạn tối ưu hóa hiệu suất và chi phí vận hành. Bài viết này sẽ phân tích chi tiết cách đọc các thông số quan trọng, giải mã các biểu đồ đặc tính và cung cấp bộ checklist giúp bạn chọn đúng model ebara fsa pump ngay từ lần đầu tiên, đảm bảo hệ thống vận hành bền bỉ và tiết kiệm điện năng nhất.

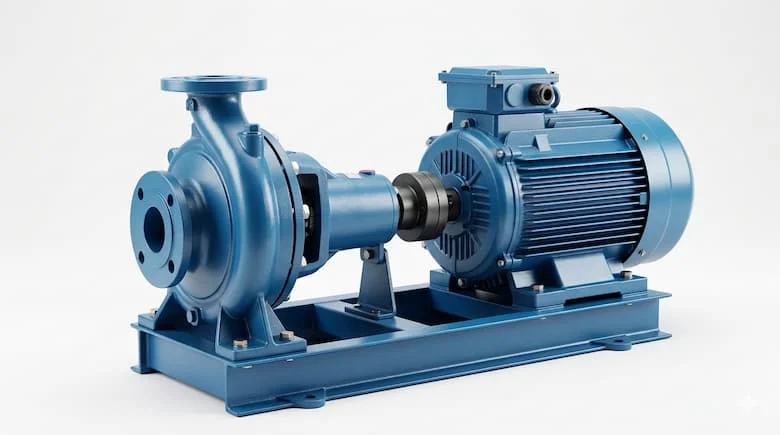

Ebara FSA Pump là gì?

Ebara FSA pump là dòng máy bơm ly tâm trục rời (End Suction Volute Pumps) tiêu chuẩn công nghiệp được sản xuất bởi Ebara Corporation. Đây là dòng bơm "ngựa thầu" cực kỳ phổ biến tại Việt Nam nhờ thiết kế chắc chắn, khả năng chịu tải tốt và dải lưu lượng cực rộng. Bơm được thiết kế theo tiêu chuẩn JIS B8313, cho phép tháo rời bộ phận quay mà không cần tháo đường ống (Back pull-out design), giúp việc bảo trì trở nên cực kỳ thuận tiện.

Về bản chất, đây là dòng bơm ly tâm trục ngang, sử dụng cánh quạt kín để tạo lực ly tâm mạnh mẽ, đẩy dòng nước đi với lưu lượng lớn và áp suất ổn định. Ebara FSA pump đặc biệt phù hợp cho các ứng dụng yêu cầu sự bền bỉ, hoạt động liên tục 24/7 như hệ thống cấp nước đô thị, giải nhiệt chiller hay hệ thống phòng cháy chữa cháy.

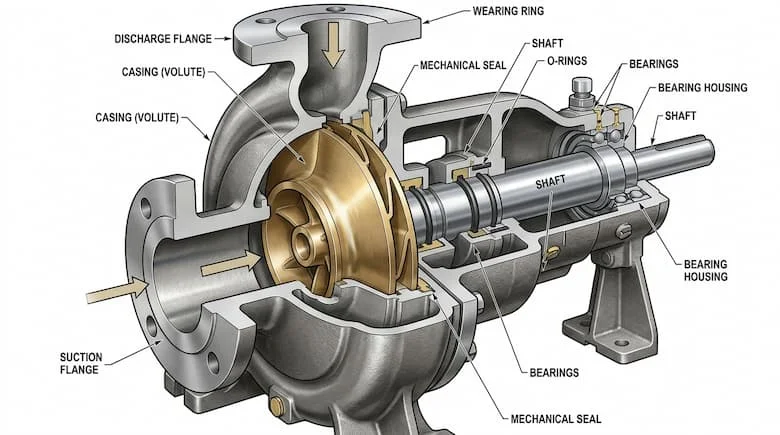

Nguyên lý hoạt động của dòng bơm Ebara FSA

Nguyên lý cốt lõi của dòng bơm này dựa trên động năng và lực ly tâm. Khi motor quay, cánh bơm (impeller) quay theo với tốc độ cao, chất lỏng bên trong buồng bơm sẽ bị đẩy văng ra phía ngoài mép cánh dưới tác động của lực ly tâm.

Quá trình này tạo ra một vùng áp suất thấp tại tâm cánh bơm, khiến chất lỏng từ đường ống hút liên tục được kéo vào. Sự chuyển hóa năng lượng từ động năng (vận tốc) sang năng năng lượng áp suất diễn ra bên trong buồng xoắn ốc (volute casing) giúp dòng nước đạt được cột áp cần thiết để đi xa và lên cao. Với thiết kế tối ưu hóa thủy động lực học, dòng FSA của Ebara đạt được hiệu suất chuyển hóa năng lượng rất cao, giảm thiểu tổn thất do ma sát và nhiễu loạn dòng chảy.

Phân tích nội dung trong Ebara FSA Pump

Một cuốn ebara fsa pump  tiêu chuẩn chứa đựng "linh hồn" kỹ thuật của thiết bị. Nếu bạn chỉ nhìn vào bảng giá, bạn đang bỏ qua 90% giá trị của nó. Các thành phần then chốt bao gồm:

• Đường cong đặc tính (Performance Curves): Đây là phần quan trọng nhất, mô tả mối quan hệ giữa lưu lượng (Q) và cột áp (H).

• Thông số NPSH (Net Positive Suction Head): Chỉ số quyết định khả năng hút của bơm và phòng tránh hiện tượng xâm thực.

• Biểu đồ công suất trục (Shaft Power): Cho thấy mức tiêu thụ năng lượng thực tế tại các điểm làm việc khác nhau.

• Bản vẽ kích thước (Dimensions): Cần thiết cho việc thiết kế bệ móng và lắp đặt đường ống.

Tại sao không nên chọn bơm chỉ theo công suất (HP)?

Nhiều người có thói quen chọn bơm 10HP hay 20HP, nhưng thực tế công suất motor chỉ là "giới hạn chịu đựng" của động cơ. Một chiếc bơm 10HP có thể cho lưu lượng lớn nhưng cột áp thấp, hoặc ngược lại. Việc chọn theo HP mà không soi vào đường cong Q-H trong catalogue thường dẫn đến việc bơm chạy ngoài vùng hiệu suất cao, gây lãng phí điện hoặc cháy motor.

Các model phổ biến và ứng dụng đặc thù

Dòng FSA có danh mục model cực kỳ đa dạng, ký hiệu thường bắt đầu bằng kích thước họng xả:

• FSA 50, 65: Thường dùng cho các hệ thống tăng áp quy mô vừa, cấp nước cho tòa nhà thấp tầng hoặc tưới tiêu nông nghiệp.

• FSA 80, 100: Các dòng "hạng nặng" cho khu công nghiệp, hệ thống giải nhiệt trung tâm (Cooling Tower) hoặc các nhà máy xử lý nước tập trung.

• FSA 125, 150: Dùng cho các nhu cầu lưu lượng cực lớn như thoát nước chống ngập hoặc hệ thống PCCC công suất lớn.

Mỗi model trong ebara fsa pump catalogue sẽ có dải hiệu suất tối ưu riêng. Việc chọn sai model (ví dụ dùng họng nhỏ cho lưu lượng quá lớn) sẽ khiến vận tốc dòng chảy tăng cao, gây ồn và nhanh mòn cánh bơm.

Thông số kỹ thuật quan trọng cần nắm vững khi đọc catalogue

Khi lật cuốn catalogue, hãy tập trung vào các thông số mang tính quyết định sau:

1. Lưu lượng (m³/h hoặc L/min): Lượng nước bơm được trong một đơn vị thời gian. Hãy chọn bơm có điểm làm việc nằm trong khoảng 80% - 110% so với lưu lượng tại điểm hiệu suất cao nhất (BEP).

2. Cột áp (m): Tổng trở lực của hệ thống (bao gồm độ cao thực tế và tổn thất ma sát đường ống).

3. NPSH Required (NPSHr): Bạn phải đảm bảo NPSH của hệ thống (NPSHa) luôn lớn hơn NPSHr của bơm ít nhất 0.5m để tránh hiện tượng xâm thực (cavitation) gây rỗ cánh và hư hỏng bạc đạn.

4. Hiệu suất (Efficiency %): Con số này càng cao, chi phí tiền điện hàng tháng của doanh nghiệp càng thấp. Các dòng FSA thường đạt hiệu suất từ 70% đến hơn 85%.

So sánh Ebara FSA với các dòng bơm khác

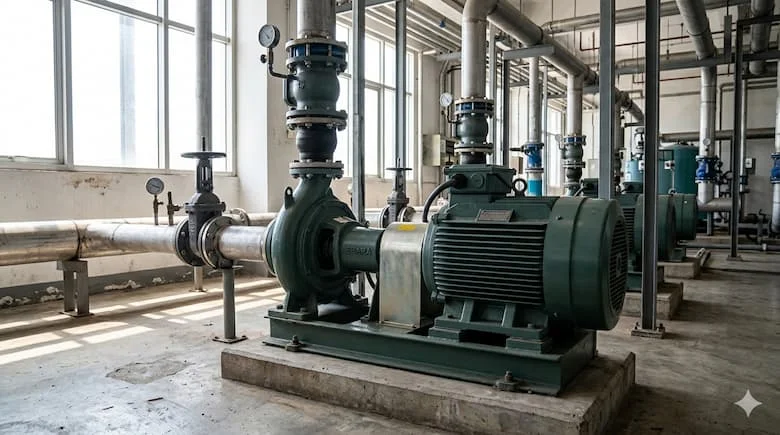

Ứng dụng thực tế: Khi nào nên dùng Ebara FSA Pump?

Nhờ thiết kế trục rời, dòng bơm này là lựa chọn số 1 cho các hệ thống yêu cầu độ tin cậy tuyệt đối:

• Hệ thống HVAC: Bơm nước ngưng, nước lạnh cho Chiller trong các khách sạn, trung tâm thương mại.

• Cấp nước công nghiệp: Vận chuyển nước sạch trong các nhà máy sản xuất thép, dệt nhuộm.

• Phòng cháy chữa cháy: Kết hợp với động cơ điện hoặc Diesel tạo thành cụm bơm chữa cháy tiêu chuẩn.

Sai lầm khi chọn bơm từ catalogue và hậu quả

Một sai lầm kinh điển là không tính toán tổn thất đường ống. Nhiều kỹ sư chỉ cộng độ cao thực tế (ví dụ tòa nhà cao 30m chọn cột áp 35m). Tuy nhiên, ma sát qua co cút, van và đường ống dài có thể chiếm thêm 10-20m cột áp nữa. Khi đó, điểm làm việc sẽ bị đẩy về bên trái biểu đồ, lưu lượng giảm mạnh, bơm chạy bị rung và nóng. Ngược lại, nếu chọn dư áp quá nhiều, bơm sẽ chạy quá tải (overload) gây cháy motor.

Checklist: Cách chọn model đúng từ Ebara FSA Pump Catalogue

Để không mắc sai lầm, hãy thực hiện theo quy trình sau:

1. Xác định Duty Point: Tính chính xác Lưu lượng (Q) và Cột áp tổng (H).

2. Tra biểu đồ tổng quát: Tìm vùng model phù hợp trong bảng sơ đồ chọn bơm (Selection Chart).

3. Soi biểu đồ chi tiết: Tìm giao điểm của Q và H. Điểm này càng gần đường nét liền đậm (BEP) thì bơm chạy càng êm và bền.

4. Kiểm tra công suất motor: Chọn công suất motor lớn hơn công suất trục (Shaft Power) tại điểm lưu lượng lớn nhất để dự phòng.

5. Kiểm tra NPSH: Đảm bảo hệ thống hút không bị bọt khí.

Lưu ý khi vận hành và bảo trì

• Căn chỉnh trục (Alignment): Vì là bơm trục rời, việc căn chỉnh độ đồng tâm giữa trục bơm và trục motor là bắt buộc để tránh hỏng phớt và bạc đạn.

• Vệ sinh định kỳ: Kiểm tra rác tại luppe (van chân) để tránh làm nghẹt cánh bơm.

Câu hỏi thường gặp (FAQ)

1. Tôi có thể tải Ebara FSA pump catalogue PDF ở đâu?

Bạn có thể tải trực tiếp tại website chính thức của Ebara Việt Nam hoặc các đại lý ủy quyền lớn để đảm bảo phiên bản mới nhất.

2. NPSH quá thấp thì có sao không?

Nếu NPSH hệ thống thấp hơn mức quy định trong catalogue, bơm sẽ bị hiện tượng xâm thực, gây tiếng ồn như tiếng "xay đá" bên trong buồng bơm và làm hỏng cánh bơm rất nhanh.

3. Bơm FSA có dùng được cho nước nóng không?

Tiêu chuẩn của dòng FSA thường chịu được nước đến 80°C. Nếu dùng cho nước nóng hơn (lên đến 120°C), bạn cần yêu cầu thay đổi loại phớt cơ khí chịu nhiệt.

4. Tại sao trên catalogue có nhiều đường cong Q-H chồng lên nhau?

Đó là vì một model bơm có thể lắp được nhiều kích cỡ cánh bơm khác nhau (trimming impeller). Đường cao nhất tương ứng với cánh lớn nhất (Full Impeller).

Kết luận

Việc nắm vững cách đọc ebara fsa pump catalogue không chỉ giúp bạn chọn được thiết bị đúng kỹ thuật mà còn là yếu tố sống còn để đảm bảo hệ thống vận hành ổn định lâu dài. Một lựa chọn chuẩn xác ngay từ đầu sẽ giúp doanh nghiệp tiết kiệm hàng chục triệu đồng tiền điện mỗi năm và tránh được những sự cố dừng máy không đáng có.
