Trong thế giới công nghiệp hiện đại, việc lựa chọn và sử dụng các tiêu chuẩn phù hợp đóng vai trò quan trọng trong việc đảm bảo an toàn và hiệu quả cho các hệ thống kỹ thuật. Một trong những tiêu chuẩn nổi bật trong lĩnh vực này là ASME B16.5, đặc biệt liên quan đến flanges. Bài viết này sẽ giúp bạn hiểu rõ hơn về tiêu chuẩn ASME B16.5, từ lịch sử phát triển, phân loại, kích thước, ứng dụng cụ thể cho đến quy trình sản xuất và kiểm tra chất lượng. Hãy cùng khám phá để thấy được tầm quan trọng và lợi ích của việc sử dụng asme b16 5 flanges trong các ngành công nghiệp khác nhau.

Giới thiệu về tiêu chuẩn ASME B16 5

Lịch sử và phát triển của ASME B16 5

Tiêu chuẩn ASME B16.5 được phát triển bởi Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (American Society of Mechanical Engineers - ASME) và đã trải qua nhiều giai đoạn phát triển để đáp ứng nhu cầu ngày càng cao của ngành công nghiệp. Ban đầu, tiêu chuẩn này được thiết kế để cung cấp các thông số kỹ thuật cần thiết cho việc sản xuất và sử dụng flanges trong các hệ thống đường ống. Qua nhiều năm, ASME B16.5 đã được cập nhật và cải tiến để phù hợp với các tiến bộ công nghệ và yêu cầu an toàn mới nhất.

Mục đích và phạm vi áp dụng của ASME B16.5

Mục đích chính của tiêu chuẩn ASME B16.5 là cung cấp các hướng dẫn chi tiết về kích thước, chất liệu, và áp suất cho các loại flanges được sử dụng trong các hệ thống đường ống. Tiêu chuẩn này áp dụng cho các flanges có đường kính danh nghĩa từ NPS ½ đến NPS 24 và áp suất từ Class 150 đến Class 2500. Việc tuân thủ tiêu chuẩn này giúp đảm bảo rằng các flanges được sản xuất và sử dụng một cách an toàn và hiệu quả, giảm thiểu rủi ro hỏng hóc và tai nạn.

So sánh với các tiêu chuẩn khác

ASME B16.5 thường được so sánh với các tiêu chuẩn quốc tế khác như ISO và DIN. Mặc dù có nhiều điểm tương đồng, nhưng ASME B16.5 nổi bật với các yêu cầu nghiêm ngặt về chất lượng và an toàn. Điều này làm cho ASME B16.5 trở thành lựa chọn hàng đầu trong nhiều ngành công nghiệp, đặc biệt là khi yêu cầu về áp suất và nhiệt độ cao.

Phân loại flanges theo tiêu chuẩn ASME B16.5

Flanges hàn cổ - Weld Neck Flanges

Flanges hàn cổ, hay còn gọi là Weld Neck Flanges, được thiết kế với một cổ dài giúp giảm ứng suất tập trung và tăng độ bền cho kết nối. Loại flanges này thường được sử dụng trong các hệ thống áp suất cao và nhiệt độ cao, nơi mà độ bền và độ tin cậy là yếu tố quan trọng nhất. Việc hàn cổ giúp tạo ra một kết nối chắc chắn, giảm thiểu nguy cơ rò rỉ.

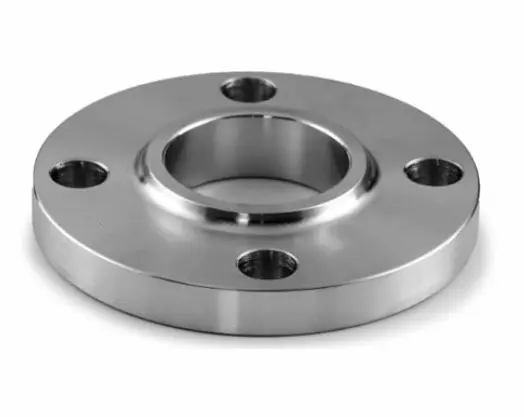

Flanges lướt - Slip-On Flanges

Slip-On Flanges là loại flanges được lắp đặt bằng cách lướt qua đầu ống và sau đó được hàn lại. Loại flanges này dễ dàng lắp đặt và thường được sử dụng trong các hệ thống có áp suất và nhiệt độ vừa phải. Một trong những ưu điểm của Slip-On Flanges là chi phí thấp và dễ dàng thay thế khi cần thiết.

Flanges hàn chặn - Blind Flanges

Blind Flanges là loại flanges không có lỗ trung tâm, được sử dụng để chặn đầu cuối của hệ thống đường ống hoặc thiết bị áp suất. Chúng thường được sử dụng để kiểm tra áp suất và dễ dàng tháo lắp khi cần bảo trì. Blind Flanges có khả năng chịu áp suất rất tốt, làm cho chúng phù hợp với nhiều ứng dụng khác nhau.

Flanges ren - Threaded Flanges

Threaded Flanges được thiết kế với các ren trong, cho phép chúng được gắn vào ống mà không cần hàn. Loại flanges này rất lý tưởng cho các hệ thống có áp suất thấp và không yêu cầu hàn. Threaded Flanges thường được sử dụng trong các hệ thống dễ cháy nổ, nơi mà việc hàn có thể gây nguy hiểm.

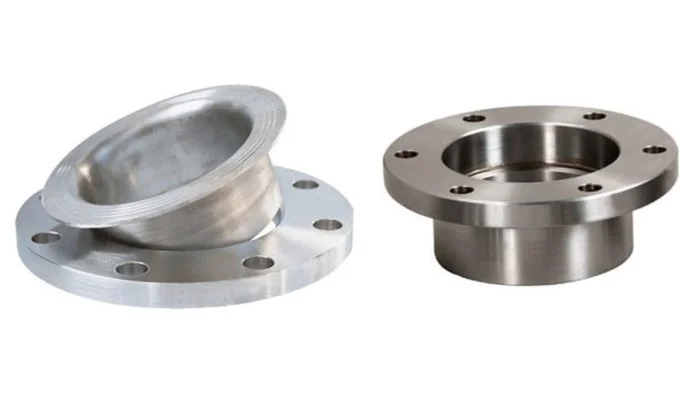

Flanges kết nối mặt - Lap Joint Flanges

Lap Joint Flanges được sử dụng cùng với các stub end và thường được áp dụng trong các hệ thống yêu cầu tháo lắp thường xuyên. Chúng cho phép điều chỉnh dễ dàng mà không cần tháo rời toàn bộ hệ thống. Lap Joint Flanges rất hữu ích trong các ứng dụng mà việc điều chỉnh vị trí là cần thiết.

Flanges mặt phẳng - Socket Weld Flanges

Socket Weld Flanges được thiết kế để hàn ống vào flanges thông qua một khe nhỏ. Loại kết nối này tạo ra một mối hàn chắc chắn, phù hợp với các hệ thống áp suất cao. Socket Weld Flanges thường được sử dụng trong các hệ thống có đường ống nhỏ, nơi mà độ bền và độ kín là yếu tố quan trọng.

Kích thước và thông số kỹ thuật của ASME B16 5 Flanges

Đường kính danh nghĩa và áp suất

ASME B16.5 quy định các kích thước danh nghĩa từ NPS ½ đến NPS 24, với các cấp áp suất từ Class 150 đến Class 2500. Điều này cho phép flanges được sử dụng trong nhiều ứng dụng khác nhau, từ các hệ thống áp suất thấp đến những hệ thống đòi hỏi áp suất và nhiệt độ rất cao.

Các cấp áp suất

Các cấp áp suất của ASME B16.5 bao gồm Class 150, 300, 400, 600, 900, 1500, và 2500. Mỗi cấp áp suất được thiết kế để chịu được một mức áp suất và nhiệt độ nhất định, đảm bảo tính an toàn và hiệu quả cho hệ thống. Việc lựa chọn cấp áp suất phù hợp là rất quan trọng để đảm bảo hoạt động ổn định của hệ thống.

Vật liệu chế tạo và tính chịu nhiệt

ASME B16.5 cho phép sử dụng nhiều loại vật liệu khác nhau để chế tạo flanges, bao gồm thép không gỉ, thép carbon, hợp kim và các loại vật liệu chịu nhiệt khác. Việc lựa chọn vật liệu phù hợp không chỉ dựa trên yêu cầu về áp suất và nhiệt độ, mà còn phải xem xét đến khả năng chống ăn mòn và độ bền lâu dài của flanges.

Ứng dụng cụ thể của ASME B16 5 Flanges

Ngành công nghiệp dầu khí

Trong ngành công nghiệp dầu khí, asme b16.5 flanges được sử dụng rộng rãi trong các hệ thống đường ống dẫn dầu và khí. Đặc điểm của ngành này là yêu cầu cao về độ bền và khả năng chịu áp suất, do đó, việc sử dụng flanges theo tiêu chuẩn ASME B16.5 đảm bảo tính an toàn và hiệu quả trong vận hành.

Ngành công nghiệp hóa chất

Ngành công nghiệp hóa chất sử dụng flanges ASME B16.5 trong các hệ thống xử lý hóa chất và chất lỏng. Với khả năng chống ăn mòn và chịu nhiệt tốt, các flanges này đảm bảo rằng các hệ thống hoạt động một cách ổn định và an toàn, giảm thiểu rủi ro hỏng hóc và sự cố.

Các ứng dụng trong hệ thống cấp thoát nước

Hệ thống cấp thoát nước cũng là một trong những lĩnh vực sử dụng rộng rãi flanges ASME B16.5. Với khả năng chịu được áp suất và điều kiện môi trường khắc nghiệt, flanges giúp các hệ thống cấp thoát nước hoạt động hiệu quả và bền bỉ theo thời gian.

Sử dụng trong các ngành công nghiệp khác

Bên cạnh các ngành công nghiệp chính, flanges ASME B16.5 còn được sử dụng trong nhiều lĩnh vực khác như thực phẩm, dược phẩm, và sản xuất năng lượng. Khả năng tương thích và độ tin cậy cao của flanges làm cho chúng trở thành lựa chọn lý tưởng trong nhiều ứng dụng khác nhau.

Quy trình sản xuất và kiểm tra chất lượng

Quy trình sản xuất flanges

Quy trình sản xuất flanges theo tiêu chuẩn ASME B16.5 bao gồm nhiều bước, từ lựa chọn nguyên liệu, gia công cơ khí, đến kiểm tra chất lượng. Mỗi bước trong quy trình đều được kiểm soát chặt chẽ để đảm bảo rằng sản phẩm cuối cùng đáp ứng đầy đủ các tiêu chuẩn về chất lượng và an toàn.

Chứng nhận và kiểm tra chất lượng flanges

Sau khi sản xuất, các flanges phải trải qua quá trình kiểm tra chất lượng nghiêm ngặt để đảm bảo rằng chúng đáp ứng các yêu cầu của tiêu chuẩn ASME B16.5. Các chứng nhận chất lượng được cấp sau khi flanges vượt qua các bài kiểm tra về áp suất, độ bền, và khả năng chống ăn mòn. Điều này đảm bảo rằng sản phẩm đến tay người sử dụng là an toàn và đáng tin cậy.

Ưu điểm của việc sử dụng ASME B16 5 Flanges

Đảm bảo an toàn và hiệu quả

Một trong những ưu điểm lớn nhất của việc sử dụng flanges ASME B16.5 là đảm bảo an toàn và hiệu quả cho các hệ thống kỹ thuật. Với các tiêu chuẩn nghiêm ngặt về chất lượng và thiết kế, flanges giúp giảm thiểu nguy cơ rò rỉ và hỏng hóc, bảo vệ an toàn cho con người và môi trường.

Dễ dàng lắp đặt và bảo trì ASME B16 5 Flanges

ASME B16.5 flanges được thiết kế để dễ dàng lắp đặt và bảo trì, giúp tiết kiệm thời gian và chi phí cho các doanh nghiệp. Việc thay thế và sửa chữa flanges cũng đơn giản và nhanh chóng, đảm bảo rằng hệ thống luôn hoạt động ổn định và hiệu quả.

Khả năng tương thích với các hệ thống khác

ASME B16.5 flanges có khả năng tương thích cao với các tiêu chuẩn và hệ thống khác, giúp dễ dàng tích hợp vào các hệ thống hiện có. Điều này làm cho việc sử dụng flanges trở nên linh hoạt và tiện lợi, đáp ứng được nhu cầu của nhiều ngành công nghiệp khác nhau.

Kết luận

Tổng kết và tầm quan trọng

ASME B16.5 flanges đóng vai trò quan trọng trong việc đảm bảo an toàn và hiệu quả cho các hệ thống kỹ thuật trong nhiều ngành công nghiệp. Với các tiêu chuẩn nghiêm ngặt và khả năng tương thích cao, flanges này không chỉ đáp ứng nhu cầu về chất lượng mà còn mang lại nhiều lợi ích kinh tế cho doanh nghiệp. Việc hiểu rõ và áp dụng đúng tiêu chuẩn ASME B16.5 sẽ giúp các doanh nghiệp tối ưu hóa hoạt động và bảo vệ an toàn cho con người và môi trường. Đây chính là giá trị cốt lõi mà ASME B16.5 mang lại cho ngành công nghiệp hiện đại.
