ASME B16 5 Flange

Trong thế giới công nghiệp hiện đại, tiêu chuẩn hóa là yếu tố then chốt giúp đảm bảo tính nhất quán và chất lượng của sản phẩm. Một trong những tiêu chuẩn quan trọng trong ngành công nghiệp chế tạo và lắp đặt ống là ASME B16.5 Flange. Bài viết này sẽ giúp bạn hiểu rõ hơn về tiêu chuẩn này, từ lịch sử hình thành, các loại mặt bích phổ biến, đến ứng dụng và lợi ích của chúng trong ngành công nghiệp. Hãy cùng khám phá sâu hơn về thế giới của ASME B16.5 Flange và tại sao nó lại đóng vai trò quan trọng như vậy.

Giới thiệu về ASME B16.5 Flanges

Lịch sử và nguồn gốc của tiêu chuẩn ASME B16.5

Tiêu chuẩn ASME B16.5 là một phần của bộ tiêu chuẩn do Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME) phát triển, được thiết kế để hướng dẫn về thiết kế, chế tạo và thử nghiệm các loại mặt bích và phụ kiện ống. Được ra đời từ những năm đầu thế kỷ 20, tiêu chuẩn này đã trải qua nhiều lần cập nhật để đáp ứng nhu cầu ngày càng cao của ngành công nghiệp. Sự phát triển của ASME B16.5 không chỉ phản ánh sự tiến bộ trong công nghệ chế tạo mà còn là kết quả của những nỗ lực không ngừng nghỉ trong việc nâng cao an toàn và hiệu quả trong các hệ thống đường ống.

Phạm vi và ứng dụng của ASME B16.5 Flanges

ASME B16.5 Flanges bao gồm các tiêu chuẩn cho mặt bích có kích thước từ NPS 1/2 đến NPS 24 và áp suất từ Class 150 đến Class 2500. Tiêu chuẩn này áp dụng cho các mặt bích được sử dụng trong các hệ thống đường ống, nơi mà việc kết nối, ngắt, hay điều chỉnh dòng chảy là cần thiết. Các ngành công nghiệp như dầu khí, hóa chất, và năng lượng đều dựa vào tiêu chuẩn này để đảm bảo rằng các mặt bích và phụ kiện ống của họ có thể hoạt động an toàn và hiệu quả dưới các điều kiện khắc nghiệt.

Các loại mặt bích theo tiêu chuẩn ASME B16.5

Khái niệm cơ bản về mặt bích

Mặt bích là một phần của hệ thống ống dẫn, được sử dụng để kết nối các ống với nhau, với các van, các thiết bị cơ khí khác hoặc để tạo ra các điểm ngắt trong hệ thống. Mặt bích có thể được gắn chặt với ống bằng cách hàn, lắp ren hoặc các phương pháp khác tùy thuộc vào yêu cầu kỹ thuật của hệ thống. Chúng đóng vai trò quan trọng trong việc duy trì áp suất và ngăn ngừa rò rỉ trong hệ thống đường ống.

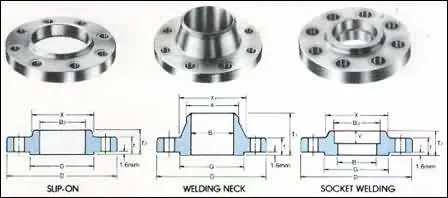

Các loại mặt bích phổ biến

Mặt bích hàn trọn (Weld Neck Flange)

Mặt bích hàn trọn là loại mặt bích được hàn trực tiếp vào ống, tạo ra một kết nối vững chắc và bền bỉ. Loại mặt bích này thường được sử dụng trong các hệ thống có áp suất và nhiệt độ cao, nơi mà sự an toàn và độ bền của kết nối là tối quan trọng. Thiết kế của mặt bích hàn trọn giúp giảm thiểu ứng suất tại điểm kết nối, đảm bảo rằng hệ thống có thể hoạt động liên tục và hiệu quả trong thời gian dài.

Mặt bích lắp ren (Threaded Flange)

Mặt bích lắp ren là loại mặt bích có ren bên trong, cho phép nó được gắn vào ống có ren một cách dễ dàng mà không cần hàn. Loại mặt bích này thường được sử dụng trong các hệ thống có áp suất thấp và nơi mà việc tháo lắp thường xuyên là cần thiết. Mặc dù không mạnh mẽ như mặt bích hàn trọn, mặt bích lắp ren vẫn cung cấp một kết nối đáng tin cậy và dễ dàng bảo trì.

Mặt bích hàn bản (Slip-On Flange)

Mặt bích hàn bản là loại mặt bích được trượt vào ống và sau đó được hàn tại chỗ. Đây là loại mặt bích phổ biến nhất do dễ dàng lắp đặt và chi phí thấp. Mặc dù không chịu được áp suất cao như mặt bích hàn trọn, mặt bích hàn bản vẫn là lựa chọn lý tưởng cho nhiều ứng dụng công nghiệp nhờ tính linh hoạt và chi phí hợp lý.

Mặt bích lắp nhanh (Lap Joint Flange)

Mặt bích lắp nhanh được sử dụng với một đầu ống lồng vào, cho phép mặt bích di chuyển tự do xung quanh ống. Điều này làm cho mặt bích lắp nhanh trở thành lựa chọn lý tưởng cho các ứng dụng cần tháo lắp thường xuyên. Tuy nhiên, do thiết kế của nó, mặt bích lắp nhanh thường không được sử dụng trong các ứng dụng có áp suất cao.

Mặt bích mù (Blind Flange)

Mặt bích mù là loại mặt bích không có lỗ trung tâm, được sử dụng để đóng kín đầu ống hoặc van. Loại mặt bích này rất quan trọng trong việc kiểm tra áp suất của hệ thống và ngăn ngừa rò rỉ. Mặt bích mù thường được sử dụng trong các hệ thống cần bảo trì thường xuyên hoặc nơi mà việc ngắt kết nối là cần thiết.

Thông số kỹ thuật của ASME B16.5 Flanges

Kích thước và áp suất danh định

ASME B16.5 quy định kích thước và áp suất danh định cho các loại mặt bích từ NPS 1/2 đến NPS 24, với các cấp áp suất từ Class 150 đến Class 2500. Kích thước và áp suất danh định của mặt bích được xác định dựa trên các yếu tố như độ dày, đường kính ngoài, và số lượng lỗ bulông. Những thông số này rất quan trọng để đảm bảo rằng mặt bích có thể hoạt động an toàn và hiệu quả dưới các điều kiện áp suất và nhiệt độ khác nhau.

Vật liệu và yêu cầu kỹ thuật

Vật liệu sử dụng cho ASME B16.5 Flanges thường bao gồm thép không gỉ, thép carbon, và hợp kim đặc biệt. Lựa chọn vật liệu phụ thuộc vào ứng dụng cụ thể và điều kiện hoạt động của hệ thống. Các yêu cầu kỹ thuật của tiêu chuẩn ASME B16.5 bao gồm các thử nghiệm về độ bền, khả năng chống ăn mòn, và độ chính xác của kích thước. Đảm bảo rằng các mặt bích đáp ứng các yêu cầu này là rất quan trọng để duy trì tính toàn vẹn và an toàn của hệ thống đường ống.

Yêu cầu về chất lượng và kiểm tra

Chất lượng của ASME B16.5 Flanges được đảm bảo thông qua các quy trình kiểm tra nghiêm ngặt, bao gồm kiểm tra không phá hủy, kiểm tra áp suất, và kiểm tra kích thước. Các quy trình này giúp phát hiện các khuyết tật có thể gây ảnh hưởng đến hiệu suất và an toàn của mặt bích. Ngoài ra, việc tuân thủ các tiêu chuẩn chất lượng còn giúp tăng độ tin cậy của sản phẩm và giảm thiểu rủi ro trong quá trình vận hành.

Ứng dụng của ASME B16.5 Flanges trong ngành công nghiệp

Ngành công nghiệp dầu khí

Trong ngành công nghiệp dầu khí, ASME B16.5 Flanges được sử dụng rộng rãi trong các hệ thống ống dẫn dầu và khí. Chúng giúp kết nối các đoạn ống, van, và các thiết bị khác, đảm bảo rằng hệ thống có thể vận hành an toàn và hiệu quả dưới áp suất và nhiệt độ cao. Mặt bích theo tiêu chuẩn ASME B16.5 cũng giúp ngăn ngừa rò rỉ và thất thoát, điều này rất quan trọng trong việc bảo vệ môi trường và giảm thiểu rủi ro.

Ngành công nghiệp hóa chất

Trong ngành công nghiệp hóa chất, ASME B16.5 Flanges được sử dụng để kết nối các hệ thống ống dẫn chất lỏng và khí hóa chất. Chúng phải chịu được các điều kiện khắc nghiệt, bao gồm sự ăn mòn và nhiệt độ cao. Việc sử dụng mặt bích theo tiêu chuẩn này giúp đảm bảo rằng các hệ thống hóa chất có thể hoạt động một cách an toàn và đáng tin cậy, bảo vệ cả người lao động và môi trường xung quanh.

Ngành công nghiệp năng lượng

Trong ngành công nghiệp năng lượng, ASME B16.5 Flanges đóng vai trò quan trọng trong việc đảm bảo tính toàn vẹn và hiệu quả của các hệ thống ống dẫn. Chúng được sử dụng trong các nhà máy điện, hệ thống năng lượng tái tạo, và các cơ sở sản xuất năng lượng khác. Mặt bích theo tiêu chuẩn này giúp đảm bảo rằng các hệ thống có thể chịu được áp suất và nhiệt độ cao, đồng thời ngăn ngừa rò rỉ và thất thoát năng lượng.

Lợi ích và thách thức của việc sử dụng ASME B16.5 Flanges

Lợi ích

Độ tin cậy cao

ASME B16.5 Flanges được thiết kế để cung cấp độ tin cậy cao trong các ứng dụng công nghiệp. Chúng được sản xuất theo các tiêu chuẩn nghiêm ngặt, đảm bảo rằng mỗi mặt bích đều đáp ứng các yêu cầu về độ bền và khả năng chịu áp suất. Điều này giúp giảm thiểu nguy cơ rò rỉ và hỏng hóc, đảm bảo rằng hệ thống có thể vận hành liên tục và an toàn.

Tiêu chuẩn hóa trong sản xuất

Việc sử dụng ASME B16.5 Flanges giúp tiêu chuẩn hóa quá trình sản xuất và lắp đặt hệ thống ống dẫn. Tiêu chuẩn này cung cấp các hướng dẫn chi tiết về kích thước, vật liệu, và thử nghiệm, giúp đảm bảo rằng tất cả các mặt bích đều có chất lượng và hiệu suất tương đương. Điều này không chỉ giúp giảm thiểu sai sót trong quá trình sản xuất mà còn giúp tiết kiệm thời gian và chi phí.

Thách thức

Yêu cầu kỹ thuật cao

Một trong những thách thức lớn nhất của việc sử dụng ASME B16.5 Flanges là yêu cầu kỹ thuật cao. Các mặt bích phải được sản xuất và lắp đặt theo các tiêu chuẩn rất nghiêm ngặt, đòi hỏi sự chính xác và kỹ năng cao từ các kỹ sư và công nhân. Điều này có thể làm tăng chi phí và thời gian cần thiết để hoàn thành dự án.

Khả năng chi phí cao

Mặc dù ASME B16.5 Flanges mang lại nhiều lợi ích, chi phí sản xuất và lắp đặt chúng có thể khá cao. Điều này đặc biệt đúng đối với các hệ thống yêu cầu mặt bích có kích thước lớn hoặc được làm từ vật liệu đặc biệt. Do đó, việc lựa chọn và sử dụng mặt bích theo tiêu chuẩn này cần được cân nhắc kỹ lưỡng để đảm bảo rằng chi phí không vượt quá ngân sách dự án.

Xu hướng và phát triển trong tương lai của tiêu chuẩn ASME B16.5

Phát triển công nghệ sản xuất mặt bích

Công nghệ sản xuất mặt bích đang không ngừng phát triển để đáp ứng nhu cầu ngày càng cao của ngành công nghiệp. Các tiến bộ trong công nghệ gia công và vật liệu đang giúp cải thiện chất lượng và hiệu suất của ASME B16.5 Flanges. Các công nghệ mới như gia công CNC và in 3D đang mở ra những khả năng mới trong việc sản xuất các mặt bích với độ chính xác cao và chi phí thấp hơn.

Sự thay đổi và cập nhật tiêu chuẩn

Tiêu chuẩn ASME B16.5 liên tục được cập nhật để phản ánh những thay đổi trong công nghệ và yêu cầu của ngành công nghiệp. Các cập nhật này bao gồm việc điều chỉnh các yêu cầu về kích thước, vật liệu, và thử nghiệm để đảm bảo rằng tiêu chuẩn luôn đáp ứng được nhu cầu thực tế. Sự thay đổi này không chỉ giúp cải thiện hiệu suất và an toàn của các hệ thống ống dẫn mà còn giúp các công ty duy trì tính cạnh tranh trong thị trường toàn cầu.

Kết luận

ASME B16.5 Flange là tiêu chuẩn quan trọng trong ngành công nghiệp chế tạo và lắp đặt ống, đảm bảo tính nhất quán và an toàn của các hệ thống ống dẫn. Từ lịch sử hình thành đến ứng dụng thực tiễn, tiêu chuẩn này đã chứng minh được giá trị của mình qua nhiều thập kỷ. Mặc dù có những thách thức về kỹ thuật và chi phí, lợi ích mà ASME B16.5 Flanges mang lại là không thể phủ nhận. Với sự phát triển không ngừng của công nghệ và sự cập nhật của tiêu chuẩn, ASME B16.5 Flanges sẽ tiếp tục đóng vai trò quan trọng trong tương lai của ngành công nghiệp. Đối với các công ty và kỹ sư, việc hiểu rõ và áp dụng tiêu chuẩn này sẽ mang lại nhiều lợi ích, từ việc cải thiện hiệu suất hệ thống đến đảm bảo an toàn và tiết kiệm chi phí.
