Tổng quan về mặt bích ANSI B16.5

Khái niệm cơ bản và định nghĩa

Mặt bích ANSI B16.5 là một phần tử kết nối quan trọng trong hệ thống đường ống, được tiêu chuẩn hóa theo ANSI (American National Standards Institute). Tiêu chuẩn này quy định các kích thước, dung sai, vật liệu, và áp suất làm việc của mặt bích, đảm bảo tính tương thích và an toàn khi sử dụng trong các hệ thống công nghiệp. Mặt bích đóng vai trò như một điểm nối giữa các đoạn ống, van, máy bơm, và các thiết bị khác, giúp dễ dàng lắp đặt, tháo gỡ và bảo trì hệ thống.

Lịch sử phát triển và tiêu chuẩn hóa

Lịch sử phát triển của mặt bích ANSI B16.5 gắn liền với sự phát triển của ngành công nghiệp dầu khí và hóa chất. Trước khi có tiêu chuẩn hóa, các hệ thống đường ống thường gặp khó khăn trong việc kết nối và bảo trì do sự không đồng nhất về kích thước và vật liệu. ANSI B16.5 ra đời nhằm tiêu chuẩn hóa các thông số kỹ thuật, tạo điều kiện thuận lợi cho việc sản xuất và sử dụng mặt bích trên toàn cầu. Tiêu chuẩn này đã trải qua nhiều lần cập nhật để đáp ứng nhu cầu ngày càng cao của ngành công nghiệp.

Vai trò và tầm quan trọng trong ngành công nghiệp

Mặt bích ANSI B16.5 đóng vai trò quan trọng trong việc đảm bảo an toàn và hiệu quả cho các hệ thống đường ống. Với khả năng chịu áp suất và nhiệt độ cao, mặt bích này được sử dụng rộng rãi trong các ngành công nghiệp như dầu khí, hóa chất, năng lượng, và chế biến thực phẩm. Sự linh hoạt trong thiết kế và lắp đặt giúp mặt bích ANSI B16.5 dễ dàng thích ứng với nhiều loại hệ thống, từ đó giảm thiểu thời gian và chi phí bảo trì.

Phân loại và đặc điểm của các loại mặt bích ANSI B16.5

Mặt bích hàn tiếp (Weld Neck Flange)

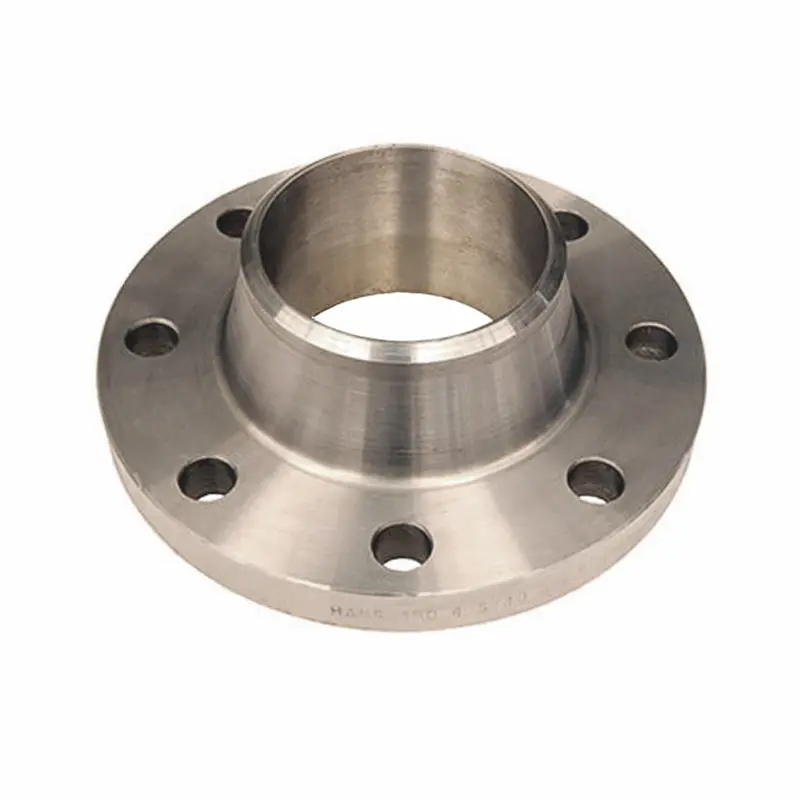

Mặt bích hàn tiếp, hay còn gọi là Weld Neck Flange, là loại mặt bích phổ biến nhất trong tiêu chuẩn ANSI B16.5. Đặc điểm nổi bật của loại mặt bích này là có cổ dài, giúp giảm ứng suất tập trung tại vùng hàn. Điều này làm cho Weld Neck Flange trở thành lựa chọn lý tưởng cho các ứng dụng áp suất cao và nhiệt độ cao. Loại mặt bích này thường được sử dụng trong các hệ thống dầu khí, hóa chất, và năng lượng, nơi yêu cầu độ bền và độ tin cậy cao.

Mặt bích lắp chờn (Slip-On Flange)

Mặt bích lắp chờn, hay Slip-On Flange, là loại mặt bích dễ lắp đặt và tiết kiệm chi phí hơn so với Weld Neck Flange. Đặc điểm của Slip-On Flange là có đường kính trong lớn hơn đường kính ngoài của ống, cho phép ống trượt qua mặt bích trước khi hàn. Mặc dù không chịu được áp suất cao như Weld Neck Flange, nhưng Slip-On Flange vẫn là lựa chọn phổ biến trong các hệ thống có áp suất và nhiệt độ trung bình.

Mặt bích lắp kín (Blind Flange)

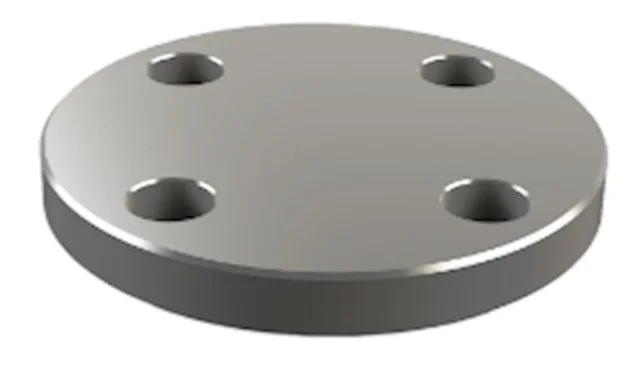

Mặt bích lắp kín, hay Blind Flange, được sử dụng để đóng kín các đầu ống hoặc các lỗ trên hệ thống đường ống. Blind Flange không có lỗ trung tâm, giúp ngăn chặn dòng chảy của chất lỏng hoặc khí. Loại mặt bích này thường được sử dụng trong các hệ thống cần bảo trì hoặc khi cần ngăn chặn dòng chảy tạm thời. Blind Flange có khả năng chịu áp suất cao, làm cho nó trở thành lựa chọn lý tưởng cho các ứng dụng trong ngành dầu khí và hóa chất.

Mặt bích cổ (Lap Joint Flange)

Mặt bích cổ, hay Lap Joint Flange, được thiết kế để sử dụng với các ống có đầu hàn cổ. Đặc điểm của loại mặt bích này là có một vòng đệm di động, cho phép điều chỉnh dễ dàng vị trí của mặt bích trong quá trình lắp đặt. Lap Joint Flange thường được sử dụng trong các hệ thống yêu cầu tháo lắp thường xuyên hoặc khi cần điều chỉnh vị trí của mặt bích mà không cần tháo rời toàn bộ hệ thống.

Mặt bích ren (Threaded Flange)

Mặt bích ren, hay Threaded Flange, có đặc điểm là được nối với ống thông qua ren. Loại mặt bích này không yêu cầu hàn, giúp tiết kiệm thời gian và chi phí lắp đặt. Threaded Flange thường được sử dụng trong các hệ thống có áp suất thấp và không yêu cầu độ kín cao. Tuy nhiên, loại mặt bích này không được khuyến khích sử dụng trong các hệ thống có nhiệt độ và áp suất cao, do nguy cơ rò rỉ tại các điểm nối ren.

Mặt bích hàn socket (Socket Weld Flange)

Mặt bích hàn socket, hay Socket Weld Flange, được thiết kế để hàn với ống thông qua một mối hàn vòng. Loại mặt bích này thường được sử dụng trong các hệ thống có đường kính ống nhỏ và áp suất trung bình. Socket Weld Flange cung cấp độ bền cao và khả năng chống rò rỉ tốt, làm cho nó trở thành lựa chọn phổ biến trong các ứng dụng công nghiệp nhẹ.

So sánh các loại mặt bích trong tiêu chuẩn ANSI B16.5

Việc lựa chọn loại mặt bích phù hợp phụ thuộc vào nhiều yếu tố như áp suất, nhiệt độ, và yêu cầu cụ thể của hệ thống. Weld Neck Flange thường được ưu tiên cho các ứng dụng áp suất cao, trong khi Slip-On Flange và Lap Joint Flange phù hợp với các hệ thống có áp suất và nhiệt độ trung bình. Blind Flange được sử dụng để đóng kín hệ thống, còn Threaded Flange và Socket Weld Flange thích hợp cho các ứng dụng không yêu cầu hàn hoặc có đường kính ống nhỏ.

Vật liệu và ứng dụng của mặt bích ANSI B16.5

Các vật liệu phổ biến được sử dụng

Mặt bích ANSI B16.5 được sản xuất từ nhiều loại vật liệu khác nhau, tùy thuộc vào yêu cầu của ứng dụng cụ thể. Các vật liệu phổ biến bao gồm thép carbon, thép không gỉ, hợp kim niken, và hợp kim đồng. Thép carbon thường được sử dụng trong các ứng dụng áp suất thấp và nhiệt độ không quá cao, trong khi thép không gỉ và hợp kim niken thích hợp cho các môi trường ăn mòn và nhiệt độ cao. Việc lựa chọn vật liệu phù hợp là rất quan trọng để đảm bảo an toàn và hiệu quả cho hệ thống.

Ứng dụng trong các ngành công nghiệp

Mặt bích ANSI B16.5 được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau. Trong ngành dầu khí, mặt bích này được sử dụng để kết nối các ống dẫn dầu và khí, đảm bảo an toàn và hiệu quả cho hệ thống. Trong ngành hóa chất, mặt bích ANSI B16.5 giúp kết nối các bồn chứa và thiết bị xử lý hóa chất, đảm bảo tính tương thích và chống ăn mòn. Ngoài ra, mặt bích này còn được sử dụng trong ngành năng lượng, chế biến thực phẩm, và nhiều ngành công nghiệp khác.

Tiêu chuẩn áp suất và nhiệt độ

Tiêu chuẩn ANSI B16.5 quy định rõ ràng các mức áp suất và nhiệt độ làm việc của mặt bích, giúp đảm bảo an toàn cho hệ thống. Mỗi loại mặt bích có khả năng chịu áp suất và nhiệt độ khác nhau, tùy thuộc vào vật liệu và thiết kế. Việc tuân thủ các tiêu chuẩn này là rất quan trọng để tránh các sự cố và đảm bảo hiệu quả của hệ thống.

Quy trình sản xuất và kiểm tra chất lượng

Quy trình sản xuất tiêu chuẩn

Quy trình sản xuất mặt bích ANSI B16.5 bao gồm nhiều bước quan trọng, từ chọn lựa vật liệu, gia công cơ khí, đến kiểm tra chất lượng. Việc lựa chọn vật liệu đúng tiêu chuẩn là bước đầu tiên và quan trọng nhất để đảm bảo chất lượng sản phẩm. Sau đó, vật liệu được gia công cơ khí để tạo hình mặt bích theo kích thước và dung sai quy định. Quy trình sản xuất tiêu chuẩn giúp đảm bảo mặt bích có độ bền cao và khả năng chịu áp suất tốt.

Kiểm tra chất lượng và các quy định liên quan

Kiểm tra chất lượng là bước không thể thiếu trong quy trình sản xuất mặt bích ANSI B16.5. Các tiêu chí kiểm tra bao gồm kích thước, hình dạng, độ bền, và khả năng chịu áp suất. Ngoài ra, các thử nghiệm không phá hủy như kiểm tra siêu âm và kiểm tra từ tính cũng được thực hiện để phát hiện các khuyết tật bên trong. Việc tuân thủ các quy định kiểm tra chất lượng giúp đảm bảo mặt bích đạt tiêu chuẩn và an toàn khi sử dụng.

Các công nghệ sản xuất tiên tiến

Với sự phát triển của công nghệ, quy trình sản xuất mặt bích ANSI B16.5 ngày càng được cải tiến để nâng cao chất lượng và hiệu quả. Các công nghệ tiên tiến như gia công CNC, hàn tự động, và kiểm tra tự động giúp giảm thiểu sai sót và tăng cường độ chính xác của sản phẩm. Ngoài ra, việc ứng dụng công nghệ 3D trong thiết kế và mô phỏng cũng giúp tối ưu hóa quy trình sản xuất và giảm thời gian đưa sản phẩm ra thị trường.

Ưu điểm, hạn chế và các mối liên hệ tiêu chuẩn khác của ANSI B16.5

Lợi ích của việc sử dụng mặt bích ANSI B16.5

Mặt bích ANSI B16.5 mang lại nhiều lợi ích cho hệ thống công nghiệp, từ khả năng chịu áp suất và nhiệt độ cao, đến tính linh hoạt trong lắp đặt và bảo trì. Việc sử dụng mặt bích theo tiêu chuẩn này giúp đảm bảo an toàn và hiệu quả cho hệ thống, giảm thiểu rủi ro và chi phí bảo trì. Ngoài ra, sự đồng nhất về kích thước và vật liệu cũng giúp giảm thiểu thời gian và chi phí sản xuất.

Các hạn chế cần lưu ý

Mặc dù có nhiều ưu điểm, mặt bích ANSI B16.5 cũng có một số hạn chế cần lưu ý. Đầu tiên là chi phí sản xuất và lắp đặt có thể cao hơn so với các loại kết nối khác. Ngoài ra, việc sử dụng mặt bích trong các hệ thống có áp suất và nhiệt độ cực cao có thể gây ra nguy cơ rò rỉ nếu không được lắp đặt và bảo trì đúng cách. Do đó, việc tuân thủ các tiêu chuẩn và hướng dẫn lắp đặt là rất quan trọng để đảm bảo an toàn.

So sánh với các tiêu chuẩn ANSI khác

ANSI B16.5 là một trong nhiều tiêu chuẩn mặt bích được quy định bởi ANSI. Mỗi tiêu chuẩn có các đặc điểm và ứng dụng riêng, tùy thuộc vào yêu cầu của hệ thống. So với các tiêu chuẩn khác như ANSI B16.47 (dành cho mặt bích lớn hơn), ANSI B16.5 thường được sử dụng cho các hệ thống có kích thước và áp suất trung bình. Việc lựa chọn tiêu chuẩn phù hợp giúp đảm bảo tính tương thích và an toàn cho hệ thống.

Liên hệ với các tiêu chuẩn quốc tế khác

Mặt bích ANSI B16.5 không chỉ được sử dụng rộng rãi tại Mỹ mà còn được công nhận và áp dụng trên toàn cầu. Tiêu chuẩn này thường được so sánh và liên hệ với các tiêu chuẩn quốc tế khác như ISO 7005 và DIN 2633. Việc hiểu rõ các tiêu chuẩn quốc tế giúp các doanh nghiệp dễ dàng hơn trong việc xuất khẩu và hợp tác quốc tế, đảm bảo sản phẩm đáp ứng các yêu cầu của thị trường toàn cầu.

Kết luận và triển vọng tương lai

Tóm tắt ưu và nhược điểm

Mặt bích ANSI B16.5 là một lựa chọn phổ biến trong ngành công nghiệp nhờ vào khả năng chịu áp suất và nhiệt độ cao, tính linh hoạt và tiêu chuẩn hóa. Tuy nhiên, việc sử dụng mặt bích này cũng đòi hỏi chi phí đầu tư và bảo trì cao, cùng với yêu cầu tuân thủ nghiêm ngặt các tiêu chuẩn lắp đặt và vận hành để đảm bảo an toàn.

Những triển vọng và xu hướng tương lai

Với sự phát triển không ngừng của công nghệ và yêu cầu ngày càng cao về an toàn và hiệu quả, mặt bích ANSI B16.5 sẽ tiếp tục được cải tiến và ứng dụng rộng rãi trong tương lai. Các xu hướng như tự động hóa, số hóa và phát triển vật liệu mới sẽ đóng vai trò quan trọng trong việc nâng cao chất lượng và hiệu quả của mặt bích này. Ngoài ra, việc cập nhật và tuân thủ các tiêu chuẩn quốc tế cũng sẽ giúp mở rộng thị trường và cơ hội hợp tác quốc tế.

Tầm quan trọng của việc cập nhật và tuân thủ tiêu chuẩn

Việc cập nhật và tuân thủ tiêu chuẩn ANSI B16.5 là rất quan trọng để đảm bảo an toàn và hiệu quả cho hệ thống. Các doanh nghiệp cần thường xuyên theo dõi các thay đổi trong tiêu chuẩn và áp dụng chúng vào quy trình sản xuất và lắp đặt. Điều này không chỉ giúp nâng cao chất lượng sản phẩm mà còn giảm thiểu rủi ro và chi phí bảo trì. Trong bối cảnh toàn cầu hóa, việc hiểu rõ và tuân thủ các tiêu chuẩn quốc tế cũng giúp mở rộng cơ hội hợp tác và phát triển trên thị trường quốc tế.
