Steam Pump: Giải Pháp Tối Ưu Cho Hệ Thống Thu Hồi Nước Ngưng Công Nghiệp

Trong vận hành nhà máy, hệ thống hơi nóng (steam system) được ví như "mạch máu" nuôi dưỡng toàn bộ dây chuyền sản xuất. Tuy nhiên, nhiều kỹ sư vận hành thường xuyên phải đối mặt với tình trạng nước ngưng không thoát kịp, gây ngập lụt đường ống, thủy kích, làm giảm hiệu suất trao đổi nhiệt và hư hỏng thiết bị. Vấn đề càng trở nên trầm trọng hơn khi các loại bơm điện thông thường bị quá tải, hỏng hóc liên tục do phải vận hành trong môi trường nhiệt độ cao. Lúc này, steam pump (bơm hơi) nổi lên như một giải pháp kỹ thuật ưu việt, cho phép vận chuyển nước ngưng mà không cần phụ thuộc vào nguồn điện hay motor phức tạp.

Tuy nhiên, việc áp dụng công nghệ này không hề đơn giản. Nếu thiếu kiến thức chuyên môn, doanh nghiệp dễ dẫn đến việc chọn sai model, gây lãng phí ngân sách và không giải quyết được bài toán kỹ thuật gốc rễ. Bài viết này sẽ giúp bạn hiểu rõ bản chất của bơm hơi, so sánh hiệu quả với bơm điện truyền thống và cung cấp quy trình lựa chọn, vận hành chuẩn xác nhất cho hệ thống của bạn.

Steam pump là gì? Nguyên lý hoạt động và bản chất kỹ thuật

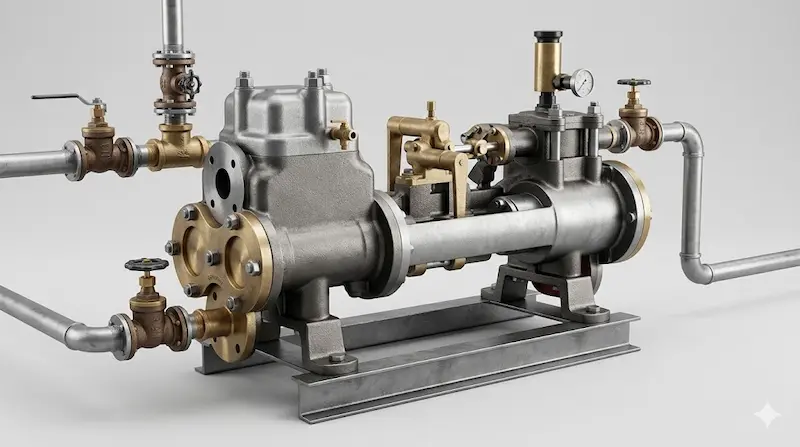

Steam pump (hay bơm hơi/bơm nước ngưng) là thiết bị chuyên dụng sử dụng trực tiếp áp suất hơi nước để vận chuyển chất lỏng (thường là nước ngưng) mà không cần dùng đến động cơ điện. Đây là thiết bị "vàng" trong các hệ thống thu hồi nước ngưng, nơi nhiệt độ chất lỏng quá cao khiến bơm điện thông thường dễ bị hiện tượng xâm thực (cavitation) hoặc hỏng phớt.

1. Bản chất hoạt động

Thay vì sử dụng motor quay để tạo lực ly tâm, bơm hơi hoạt động dựa trên nguyên lý chênh lệch áp suất. Thiết bị này không tiêu thụ điện năng để vận hành, giúp nó trở nên an toàn tuyệt đối trong các môi trường có nguy cơ cháy nổ cao (như nhà máy hóa chất, lọc dầu).

2. Nguyên lý cơ bản

Chu trình hoạt động của thiết bị diễn ra theo cơ chế nạp - xả tự động:

• Giai đoạn nạp: Nước ngưng đi vào buồng bơm thông qua van một chiều đầu vào. Khi buồng đầy, cơ chế phao nổi sẽ kích hoạt van hơi.

• Giai đoạn đẩy: Hơi nước áp suất cao được dẫn vào buồng bơm, tạo lực đẩy trực tiếp lên bề mặt chất lỏng, buộc nước ngưng phải thoát ra ngoài qua van một chiều đầu ra.

• Chu kỳ: Sau khi nước thoát hết, van hơi đóng lại, van xả hơi mở ra để giảm áp, bắt đầu chu kỳ nạp mới.

Điểm cốt lõi: Thiết bị hoạt động theo chu kỳ (từng đợt). Việc không có bộ phận quay như cánh quạt hay trục motor giúp thiết bị vận hành cực kỳ bền bỉ, giảm thiểu tối đa nhu cầu bảo trì.

Phân loại bơm hơi phổ biến hiện nay

Việc phân loại thiết bị không chỉ giúp bạn hiểu rõ cấu tạo mà còn là chìa khóa để tối ưu chi phí đầu tư. Tùy thuộc vào nhu cầu và đặc thù hệ thống, thị trường hiện nay cung cấp các dòng chính:

1. Mechanical steam pump (Bơm hơi cơ học)

Đây là dòng phổ biến nhất. Toàn bộ cơ chế vận hành dựa trên phao cơ học và áp suất hơi. Ưu điểm lớn nhất là không cần bất kỳ tín hiệu điện hay bộ điều khiển nào, phù hợp cho các vị trí lắp đặt ở xa hoặc môi trường khắc nghiệt.

2. Electric-assisted steam pump (Bơm hơi có hỗ trợ điện)

Dòng này tích hợp cảm biến điện tử để kiểm soát chu kỳ nạp/xả hơi chính xác hơn. Nó thường được dùng trong các quy trình yêu cầu độ ổn định cực cao về lưu lượng hoặc nơi áp suất hơi dao động mạnh, giúp tối ưu hóa hiệu suất tiêu thụ hơi.

3. Condensate recovery pump (Bơm thu hồi nước ngưng chuyên dụng)

Đây là thiết bị chuyên biệt cho việc đưa nước ngưng từ các thiết bị trao đổi nhiệt về bể chứa hoặc nồi hơi. Dòng này được thiết kế với vật liệu chịu nhiệt, chịu ăn mòn cực tốt, đảm bảo tuổi thọ trong môi trường nước ngưng có tính axit hoặc bazo nhẹ.

Tại sao cần phân loại? Mỗi loại bơm hơi có giới hạn về áp suất và lưu lượng riêng. Chọn đúng chủng loại sẽ đảm bảo hệ thống không bị "nghẽn cổ chai", tránh tình trạng bơm không đẩy được nước về bể chứa.

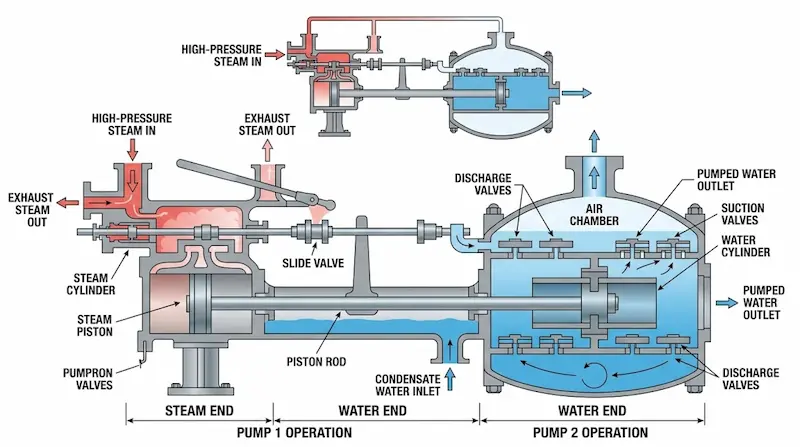

Thông số kỹ thuật quan trọng cần biết

Để bơm hơi vận hành hiệu quả, kỹ sư cần nắm vững các thông số kỹ thuật cốt lõi. Việc chọn bơm "đại khái" theo cảm tính là sai lầm phổ biến nhất dẫn đến thất bại.

• Áp suất hơi (Steam pressure): Đây là nguồn năng lượng chính. Nếu áp suất hơi đầu vào thấp hơn áp suất đường ống xả hoặc không thắng được độ cao cột áp, bơm sẽ ngừng hoạt động.

• Lưu lượng (Flow rate): Bạn cần tính toán lưu lượng nước ngưng xả ra từ các bẫy hơi (steam traps). Nếu lưu lượng bơm thấp hơn lượng nước ngưng sinh ra, hệ thống sẽ bị ngập nước.

• Nhiệt độ làm việc: Nước ngưng thường ở nhiệt độ rất cao (gần điểm sôi). Bơm hơi phải có khả năng chịu được nhiệt độ này mà không bị biến dạng phớt hoặc vật liệu buồng bơm.

• Cột áp (Head): Xác định độ cao cần đẩy nước ngưng về bể chứa. Lưu ý rằng cột áp của bơm hơi bị giới hạn bởi chính áp suất hơi đầu vào.

Tại sao phải chú ý? Nếu áp suất hơi không đủ, lực đẩy sẽ không thắng được áp suất ngược của đường ống xả, gây tình trạng nước ngưng "tắc nghẽn" ngay tại đầu ra của bơm.

So sánh bơm hơi vs bơm điện: Khi nào nên đổi?

Dưới đây là bảng so sánh chi tiết để bạn có cái nhìn khách quan:

Kết luận: Nếu bạn đang vận hành hệ thống nồi hơi, nhà máy thực phẩm, hay dệt may — những nơi có sẵn nguồn hơi và yêu cầu độ an toàn cao — bơm hơi là lựa chọn vượt trội. Nó loại bỏ hoàn toàn hiện tượng xâm thực (cavitation) thường thấy ở bơm điện khi bơm nước nóng trên 90°C.

Ứng dụng thực tế của steam pump

Thiết bị này không chỉ là một giải pháp thay thế, mà là "cứu cánh" trong nhiều tình huống công nghiệp đặc thù:

• Hệ thống nồi hơi (Boiler system): Thu hồi nước ngưng quay về nồi hơi giúp tiết kiệm năng lượng, hóa chất xử lý nước và giảm chi phí cấp nước đầu vào.

• Nhà máy thực phẩm/Dược phẩm: Nơi yêu cầu sự sạch sẽ, không rò rỉ dầu từ motor điện và khả năng chịu nhiệt cao trong quá trình tiệt trùng.

• Ngành Dệt may: Hệ thống sấy hơi cần thu hồi nước ngưng liên tục, áp suất lớn và không gian lắp đặt hạn chế.

• Nhà máy hóa chất: Môi trường dễ cháy nổ, nơi các thiết bị điện phải chịu quy chuẩn phòng nổ (Ex) rất đắt đỏ. Sử dụng bơm hơi giúp loại bỏ rủi ro này.

Đặc biệt: Khi nhà máy nằm ở vùng sâu vùng xa, nơi nguồn điện không ổn định, bơm hơi giúp hệ thống vận hành trơn tru mà không cần lo lắng về sự cố mất điện hay sụt áp.

Sai lầm thường gặp khi chọn và vận hành

Nhiều doanh nghiệp dù đã đầu tư thiết bị xịn nhưng vẫn gặp sự cố. Dưới đây là 3 sai lầm "đắt giá":

1. Chọn sai áp suất hơi: Chọn bơm có áp suất yêu cầu cao hơn áp suất hơi hiện có tại nhà máy. Kết quả: Bơm đứng im không hoạt động.

2. Không tính lưu lượng đỉnh (Peak load): Chỉ tính lưu lượng trung bình mà quên mất lúc khởi động nồi hơi, lượng nước ngưng sinh ra cực lớn. Hệ thống bị "nghẽn" ngay tức khắc.

3. Lắp đặt sai sơ đồ: Không lắp van một chiều (check valve) đúng vị trí hoặc bỏ qua bình chứa trung gian (receiver tank). Điều này khiến nước ngưng bị đẩy ngược lại, làm hỏng các bẫy hơi phía trước.

Hậu quả: Hệ thống vận hành ngắt quãng, tiêu tốn nhiên liệu nồi hơi, gây thủy kích đường ống và dẫn đến chi phí sửa chữa thay thế vô cùng tốn kém.

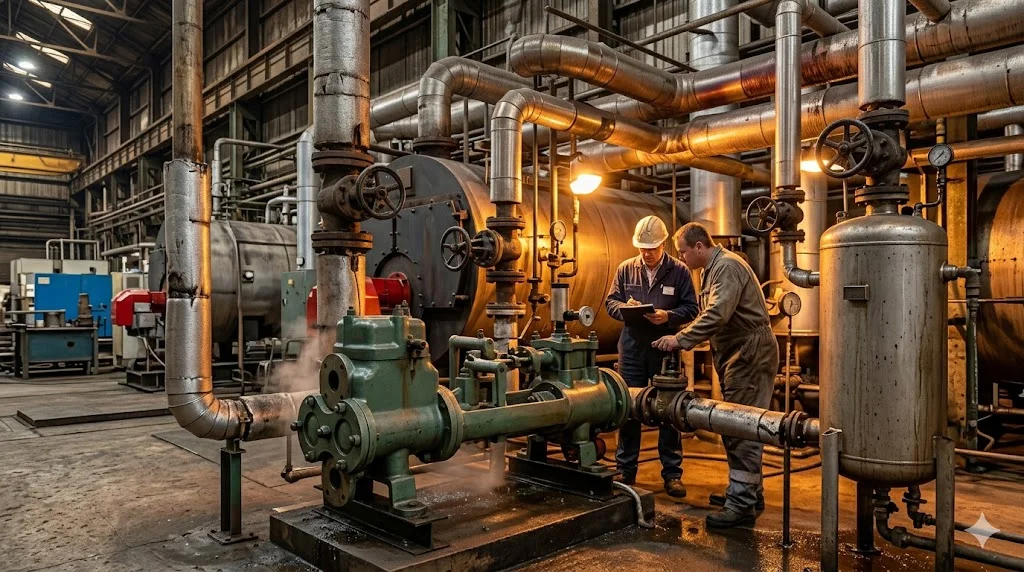

Checklist chọn và vận hành bơm hơi đúng kỹ thuật

Để đảm bảo hiệu quả đầu tư, hãy tuân thủ quy trình dưới đây:

 Xác định thông số đầu vào:

• Đo áp suất hơi thực tế tại điểm đặt bơm.

• Tính toán tổng lưu lượng nước ngưng tối đa ($kg/h$ hoặc $m^3/h$ ).

• Đo chiều cao cột áp cần đẩy.

 Kiểm tra điều kiện môi trường:

• Nhiệt độ môi trường và nhiệt độ lưu chất.

• Vị trí lắp đặt: Đảm bảo độ cao nạp (NPSH) đủ để nước ngưng tự chảy vào bơm.

 Lựa chọn thiết bị:

• Chọn vật liệu: Thân gang hoặc Inox tùy theo độ ăn mòn của nước ngưng.

• Ưu tiên các thương hiệu có CO/CQ rõ ràng và chính sách bảo hành chính hãng.

 Vận hành & Bảo trì:

• Lắp đặt lọc y (Y-strainer) trước bơm để tránh rác làm kẹt van.

• Kiểm tra định kỳ các van một chiều (đây là linh kiện dễ hao mòn nhất).

• Đảm bảo áp suất hơi ổn định, tránh dao động quá lớn.

FAQ: Giải đáp nhanh về Steam pump

1. Steam pump có cần dùng điện không?

Hầu hết các dòng steam pump cơ học hoàn toàn không cần điện. Chúng tận dụng năng lượng từ chính áp suất hơi để vận hành, giúp tiết kiệm chi phí năng lượng đáng kể.

2. Thiết bị này dùng để làm gì trong hệ thống hơi?

Chủ yếu dùng để bơm và thu hồi nước ngưng từ các thiết bị trao đổi nhiệt, đường ống hơi về bể chứa nước cấp cho nồi hơi, giúp tiết kiệm năng lượng và giảm thất thoát nước.

3. Khi nào nên dùng bơm hơi thay vì bơm điện?

Khi môi trường làm việc có nhiệt độ cao (nước ngưng > 90°C), môi trường có nguy cơ cháy nổ, hoặc tại những vị trí không có nguồn điện ổn định.

4. Thiết bị có tiết kiệm chi phí không?

Có. Dù chi phí đầu tư ban đầu có thể cao hơn bơm điện rẻ tiền, nhưng về lâu dài, việc tiết kiệm điện, giảm chi phí bảo trì motor và tận dụng nhiệt dư từ nước ngưng giúp hoàn vốn rất nhanh.

Kết luận

Steam pump không chỉ là một thiết bị hỗ trợ, mà là thành phần chiến lược để tối ưu hóa hiệu suất năng lượng cho hệ thống hơi của doanh nghiệp. Hiểu rõ bản chất, chọn đúng chủng loại và lắp đặt khoa học chính là cách tốt nhất để bạn loại bỏ những rắc rối về nước ngưng, kéo dài tuổi thọ hệ thống và tiết kiệm chi phí vận hành dài hạn.

Đừng để hệ thống hơi của bạn bị giảm hiệu suất chỉ vì những lỗi kỹ thuật không đáng có.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về steam pump.
