Mô tả

Đánh giá

Product Description

MÁY BƠM HÌNH SIN INOX

Inox Men dồn toàn bộ tâm sức vào công nghệ điều khiển chất lỏng, tạo ra những sản phẩm chất lượng bằng cả trái tim và khối óc, tận tâm phục vụ ngành công nghiệp chế thực phẩm, dược phẩm, sữa, bia, rượu, nước giải khát, công nghệ sinh học, hóa chất, hóa mỹ phẩm, xử lý nước, dầu khí, thú y, bán dẫn, chân không, hàng tiêu dùng, đồ uống…

Với gần 40 năm kinh nghiệm trong ngành chế tạo máy, đặc biệt là các loại máy, thiết bị làm từ chất liệu inox, chúng tôi tự tin có thể làm hài lòng những khách hàng lớn, nhỏ và khó tính nhất, trở thành thương hiệu uy tín, nhà cung cấp tin cậy của rất nhiều thương hiệu hàng đầu nội địa cũng như toàn cầu, Quý vị có thể yên tâm lựa chọn sản phẩm của Inox Men với RẤT NHIỀU ưu thế vượt trội, nhưng chỉ với 3 ĐIỂM  sau ĐÃ ĐỦ:

1. GIÁ THẤP HƠN TRUNG BÌNH THỊ TRƯỜNG ÍT NHẤT 15–25% – GIÁ CHÂU Á

2. SẢN PHẨM SẢN XUẤT THEO TIÊU CHUẨN CHẤT LƯỢNG CHÂU ÂU – CHẤT CHÂU ÂU

3. NHÀ MÁY BÁN HÀNG TRỰC TIẾP – KHÔNG QUA TRUNG GIAN – MUA TẬN GỐC

sine-pump-1

Nguyên lý chức năng

Function principle

  • Bất cứ sản phẩm tinh chế hoặc sản phẩm có chức năng tốt nào đều có cấu tạo đơn giản và bao gồm ít bộ phận… Bơm hình sin cũng không ngoại lệ;
  • Hình dáng sóng hình sin của cánh bơm có ý nghĩa là một khoang có thể được hình thành trên mỗi vòng quay (mỗi lần qua không gian ống lót có thể hình thành 4 lần). Thông qua chuyển động này, có thể “đẩy” hoặc “xả” sản phẩm lưu động. Tấm cạo điều khiển phân chia khoang bơm thành khoang hút vào và khoang xả ra, bảo đảm sự chênh lệch áp suất của cửa ra vào. Đồng thời tấm cạo điều khiển cũng phát huy một tác dụng quan trọng khác là thông qua sản phẩm tiến hành cưỡng chế bôi trơn đối với trục bơm;
  • Bơm hình sin với hiệu suất nổi trội, là sự lựa chọn tốt nhất cho độ nhớt cao, vận chuyển cắt siêu thấp;
  • Vận chuyển cắt siêu thấp là khiến cho sản phẩm có chứa số lượng lớn chất rắn và dễ vỡ, vẫn có thể vận chuyển an toàn, không bị hư hỏng;
  • Hiệu suất độ nhớt cao đạt đến giới hạn khả năng chảy, có thể đạt 4.000.000 cps;
  • Không mạch xung, vận chuyển ổn định, điều tiết chính xác dung tích chảy, không gây rung động phiền nhiễu, thiết bị nạp liệu có thể đều đặn cung ứng lượng sản phẩm ổn định;
  • Bơm hình sin: không sử dụng các thiết bị như rotor, bánh răng hành tinh, piston…vv, mà sử dụng cánh bơm có chế tạo đặc biệt, hình dạng cánh bơm như hai đồ thị sóng hình sin, di chuyển đồng thời với một tấm cạo hoạt động và một ống lót cố định, tạo nên một loại bơm dung tích có hình thức đặc biệt. Nhờ vậy có thể thực hiện cắt siêu thấp đối với chất lỏng. Vận chuyển không mạch xung, khiến cho dù dưới điều kiện áp suất ngược ở mức 10bar (vận chuyển nước), trên áp kế cũng không hiển thị bất kỳ sự dịch chuyển nào.
  • Beverage product: beer, wort, glucose, yeast, fruit juice concentrated juice, wine, fruit milk…
  •  Sản phẩm đồ uống, nước giải khát: bia, hèm rươu, đường, men, nước trái cây cô đặc, rượu, sữa trái cây…
  • Chemical product: soap, dye, solvent, resin, paper pulp/paper – making, PVC, Petrochemicals, Fine chemicals, automotive paint spraying, fuel, alcohol…
  • Sản phẩm hóa chất: xà phòng, thuốc nhuộm, dung môi, nhựa thông, bột giấy/sản xuất giấy, PVC, hóa dầu, hóa chất tinh luyện, phun sơn ô tô, nhiên liệu, cồn…
  • Fruit concentrates: pudding, fruit jam, tomato sauce, diced vegetable, salad, mayonnaise Dairy products: milk cream, butter, sour milk, cheese, yoghurt…
  • Trái cây cô đặc: bánh pudding, mứt trái cây, sốt cà chua, rau củ thái, hạt lựu, salad, nước sốt maioney, xốt ma-don-ne, các sản phẩm từ sữa: kem sữa, bơ, sữa chua, pho mát, sữa chua…
  • Cosmetic: creams, skin care gel, hair cream fel, perfume & shower gel…
  • Mỹ phẩm: kem, gel chăm sóc da, fel kem dưỡng tóc, nước hoa & sữa tắm…
  • Candy: syrup, soft sweets, hard candy, cream stuffing, chocolates, chewing gum…
  • Kẹo: xi-rô, kẹo mềm, kẹo cứng, kem nhồi, sôcôla, kẹo cao su…
  • Pharmaceuticals: pill paste, blood plasma extracts medicalointment, creams, and vaccines…
  • Dược phẩm: thuốc dán, chiết xuất huyết tương theo lịch hẹn y tế, kem và vắc xin…
  • Meat products: meat paste, ham, pet food, de-boned meat…
  • Các sản phẩm từ thịt: thịt nhão, giăm bông, thức ăn cho vật nuôi, thịt đã tách xương…
  • Condiment: sauces, soup, concentrates, chicken essence, monosodium glutamate, thickening agent, steam – boat Savory flavors & condiments, instant noodles sauces…
  • Gia vị: nước chấm, nước lèo, nước cốt, tinh chất gà, bột ngọt, chất tạo đặc, tàu hũ ký, hương vị & gia vị, nước sốt mì gói…

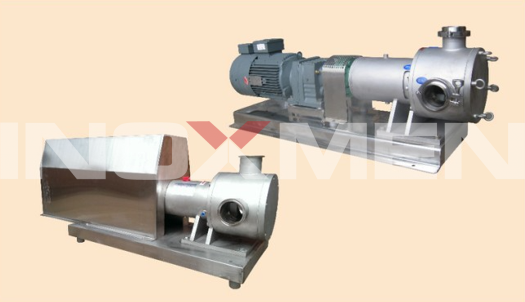

Bơm hình sin kiểu di động biến tần điều chỉnh tốc độ

Bơm hình sin kiểu cố định

Nguyên lý kết cấu bơm hình sin

Nguyên lý kết cấu bơm hình sin

1. Tấm cạo điều khiển làm bằng vật liệu khác nhau, dùng để ngăn cách cửa hút vào và cửa xả ra, đảm bảo áp suất của cửa ra; 2. Cánh bơm làm bằng inox, có hình dạng như sóng hình sin; 3. Dựa theo môi chất vận chuyển khác nhau, sử dụng ống lót được làm bằng vật liệu khác nhau, như Polyamide (Polyamide, Peek hoặc inox); 4. Vỏ bơm làm bằng inox

Nhiều loại hình thức kết cấu có thể đáp ứng các yêu cầu vận chuyển sản phẩm khác nhau

Many configurations can meet the demands of diferent product feedings

Phớt trục 3 môi

Triple lip shaft seal

Heating or cooling

Làm nóng hoặc Làm mát

Sử dụng áp suất thấp. Phớt trục kiểu môi thường lắp đặt trên ống lót riêng biệt, không mài mòn trục truyền động.

Low voltage application. Lip shaft seal is usually installed in a single shaft sleeve, without any damage on driving shaft.

Rất nhiều sản phẩm (như ngành sản xuất đường) đều cần tiến hành làm nóng hoặc làm mát. Có sẵn áo giảm nhiệt cho vỏ bơm để lựa chọn, có thể kết nối an toàn, đơn giản đến bất kỳ hệ thống cung cấp nước nóng nào.

Many products (for example; sugar manufacturing industry) need to be heated or cooled. Pump house sleeve can be selected to connect with hot water supply system safely and conveniently.

Phớt trục có thể thêm chức năng làm sạch khác

Other cleaning function can be added on shaft seal

sine-pump-1

Bơm sử dụng phớt cơ khí lắp trong đơn cấp, đảm bảo súc rửa, làm mát và tiệt khuẩn làm sạch theo CIP.

For pump, single level inner set mechanical seal is taken to ensure cleaning, cooling and CIP cleaning and sterilization.

Phớt cơ khí một mặt hoặc hai mặt

Single end surface or double end surface mechanical seals

Phớt cơ khí mà bơm hình sin sử dụng phù hợp với tiêu chuẩn vệ sinh thực phẩm, đảm bảo làm mát và tiệt khuẩn phù hợp với yêu cầu làm sạch CIP (làm sạch tại chỗ) và SIP (tiệt khuẩn, thanh trùng tại chỗ). Đồng thời tất cả hệ thống phớt đều có thể thực hiện thay đổi một cách thuận tiện.

The mechanical seal of sine pump conforms to food sanitary standard, ensures the cooling and sterilization are meeting the requirements of CIP (cleaning in place) and sip (sterilization in place). Meanwhile, all seal systems can be replaced conveniently

sine-pump-1

Đồ thị đường đặc tính bơm hình sin

Sine the pump curve

Thông số kỹ thuật của bơm hình sin

Main parameter of sine pump

Model

Lượng xả mỗi lần quay (L)

Displacement per rotation (L)

Đường kính cửa ra vào

Diameter of inlet and outlet

Phạm vi điều chỉnh tốc độ

Range of RPM (r/min)

Lưu lượng tương ứng

Rang of flow rate (L/H)

Công suất động cơ

Electrical power

inch

mm

Kw

HP

INM-JZX-1’

0.06

1

25

50-1000

180-3600

1.5

2

INM-JZX-2’

0.11

2

51

50-1000

330-6600

2.2

3

INM-JZX-2.5’

0.28

2.5

63

50-600

840-11800

3

4

INM-JZX-3’

0.45

3

76

50-600

1350-16200

4

5

INM-JZX-3.5’

0.75

3.5

89

50-600

2250-27000

5.5

7

INM-JZX-4’

1.05

4

102

50-600

3150-37800

7.5

10

INM-JZX-6’

2.5

6

152

50-600

7500-90000

15

20

LƯU Ý:

Sản phẩm Máy bơm hình sin Inox Men được phát triển liên tục, thông tin có thể có thay đổi mà không kịp thời thông báo đến Quý khách hàng!
