STAINLESS STEEL BUTT-WELDING FITTINGS
PHỤ KIỆN NỐI HÀN ĐƯỜNG ỐNG INOX CÔNG NGHIỆP

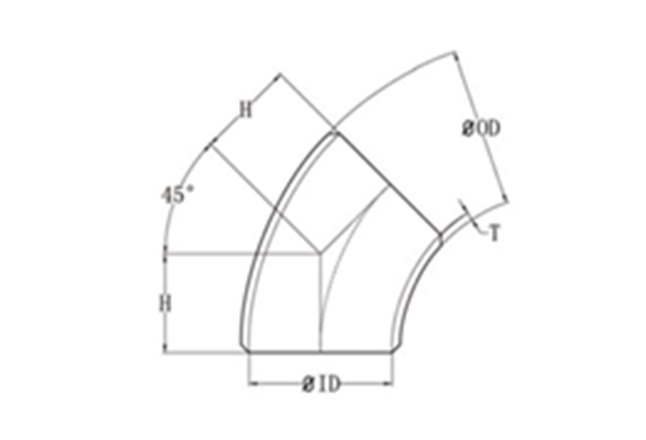

45°LONG RADIUS ELBOWS
CÚT HÀN 45° LOẠI DÀI
45E(L) OR 45LR GB
Unit: mm
NPS
Outside diam
SCH 5S
SCH 10S
SCH 40S
Center to end H
A
B
ODⅠ
ODⅡ
T
IDⅠ
IDⅡ
T
IDⅠ
IDⅡ
T
IDⅠ
IDⅡ
15A
1/2”
21.3
18.00
1.65
18.03
14.70
2.11
16.43
17.08
2.77
15.80
12.46
16
20A
3/4”
26.9
25.00
1.65
23.37
21.70
2.11
22.45
22.68
2.87
20.93
19.28
19
25A
1”
33.7
32.00
1.65
30.10
28.70
2.77
27.86
28.16
3.38
26.64
25.24
22
32A
1.1/4”
42.4
38.00
1.65
38.86
34.70
2.77
36.63
36.86
3.56
35.05
30.88
25
40A
1.1/2”
48.3
45.00
1.65
44.96
41.70
2.77
42.72
42.76
3.68
40.89
37.64
29
50A
2”
60.3
57.00
1.65
57.02
53.70
2.77
54.79
54.76
3.91
52.50
49.18
35
65A
2.1/2”
73.0
76.00
2.11
68.81
71.78
3.05
66.93
66.90
5.16
62.71
65.68
44
80A
3”
88.9
89.00
2.11
84.68
84.78
3.05
82.80
82.80
5.49
77.93
78.02
51
90A
3.1/2”
101.6
…..
2.11
97.38
…..
3.05
95.50
95.50
5.74
90.12
…..
57
100A
4”
114.3
108.00
2.11
112.19
103.78
3.05
108.20
108.20
6.02
102.26
95.96
64
125A
5”
141.3
133.00
2.77
135.76
127.46
3.40
139.49
134.50
6.55
128.19
119.90
79
150A
6”
168.3
159.00
2.77
162.74
153.46
3.40
161.47
161.50
7.11
154.05
144.78
95
200A
8”
219.1
219.00
2.77
213.54
213.46
3.76
211.56
211.58
8.18
202.72
202.64
127
250A
10”
273.0
273.00
3.40
266.24
266.20
4.19
264.67
264.62
9.27
254.51
254.46
159
300A
12”
323.9
325.00
3.96
315.93
317.08
4.57
314.71
314.76
9.53
304.80
305.94
190
350A
14”
355.6
377.00
3.96
347.68
369.09
4.78
346.05
346.04
…..
…..
…..
222
400A
16”
406.4
426.00
4.19
398.02
417.62
4.78
396.85
396.84
…..
…..
…..
254
450A
18”
457.0
480.00
4.19
448.82
471.62
4.78
447.65
474.44
…..
…..
…..
286
500A
20”
508.0
530.00
4.78
498.45
520.44
5.54
496.93
496.92
…..
…..
…..
318
550A
22”
559.0
…..
4.78
549.25
…..
5.54
547.73
547.92
…..
…..
…..
343
600A
24”
610.0
630.00
5.54
598.53
618.92
6.35
596.90
597.30
…..
…..
…..
381
650A
26”
660.0
…..
…..
…..
…..
…..
…..
…..
…..
…..
…..
406
700A
28”
711.0
720.00
…..
…..
…..
…..
…..
…..
…..
…..
…..
438
750A
30”
762.0
…..
6.53
749.30
…..
7.92
746.15
746.16
…..
…..
…..
470
800A
32”
813.0
820.00
…..
…..
…..
…..
…..
…..
…..
…..
…..
502
ASME
Unit: mm
NPS
OD
SCH 5S
SCH 10S
SCH 40S
Center to end H
A
B
OD
T
ID
T
ID
T
ID
15A
1/2”
21.3
1.65
18.03
2.11
16.43
2.77
15.80
16
20A
3/4”
26.9
1.65
23.37
2.11
22.45
2.87
20.93
19
25A
1”
33.7
1.65
30.10
2.77
27.86
3.38
26.64
22
32A
1.1/4”
42.4
1.65
38.86
2.77
36.63
3.56
35.05
25
40A
1.1/2”
48.3
1.65
44.96
2.77
42.72
3.68
40.89
29
50A
2”
60.3
1.65
57.02
2.77
54.79
3.91
52.50
35
65A
2.1/2”
73.0
2.11
68.81
3.05
66.93
5.16
62.71
44
80A
3”
88.9
2.11
84.68
3.05
82.80
5.49
77.93
51
90A
3.1/2”
101.6
2.11
97.38
3.05
95.50
5.74
90.12
57
100A
4”
114.3
2.11
112.19
3.05
108.20
6.02
102.26
64
125A
5”
141.3
2.77
135.76
3.40
139.49
6.55
128.19
79
150A
6”
168.3
2.77
162.74
3.40
161.47
7.11
154.05
95
200A
8”
219.1
2.77
213.54
3.76
211.56
8.18
202.72
127
250A
10”
273.0
3.40
266.24
4.19
264.67
9.27
254.51
159
300A
12”
323.9
3.96
315.93
4.57
314.71
9.52
304.80
190
350A
14”
355.6
3.96
347.68
4.78
346.05
…..
…..
222
400A
16”
406.4
4.19
398.02
4.78
396.85
…..
…..
254
450A
18”
457.0
4.19
448.82
4.78
447.65
…..
…..
286
500A
20”
508.0
4.78
498.45
5.54
496.93
…..
…..
318
550A
22”
559.0
4.78
549.25
5.54
547.73
…..
…..
343
600A
24”
610.0
5.54
598.53
6.35
596.90
…..
…..
381
650A
26”
660.0
…..
…..
…..
…..
…..
…..
406
700A
28”
711.0
…..
…..
…..
…..
…..
…..
438
750A
30”
762.0
6.53
749.30
7.92
746.15
…..
…..
470
800A
32”
813.0
…..
…..
…..
…..
…..
…..
502
JIS
Unit: mm
NPS
OD
SCH 5S
SCH 10S
SCH 40S
Center to end H
A
B
OD
T
ID
T
ID
T
ID
15A
1/2”
21.7
1.65
18.4
2.1
17.5
2.8
16.1
15.8
20A
3/4”
27.2
1.65
23.9
2.1
23.0
2.9
21.4
15.8
25A
1”
34.0
1.65
30.7
2.8
18.4
3.4
27.2
15.8
32A
1.1/4”
42.7
1.65
39.4
2.8
37.1
3.6
35.5
19.7
40A
1.1/2”
48.6
1.65
45.3
2.8
43.0
3.7
41.2
23.7
50A
2”
60.5
1.65
57.2
2.8
54.9
3.9
52.7
31.6
65A
2.1/2”
76.3
2.1
72.1
3.0
70.3
5.2
65.9
39.5
80A
3”
89.1
2.1
84.9
3.0
83.1
5.5
78.1
47.3
90A
3.1/2”
101.6
2.1
97.4
3.0
95.6
5.7
90.2
55.3
100A
4”
114.3
2.1
110.1
3.0
108.3
6.0
102.3
63.1
125A
5”
139.8
2.8
134.2
3.4
133.0
6.6
126.6
78.9
150A
6”
165.2
2.8
159.6
3.4
158.4
7.1
151
94.7
200A
8”
216.3
2.8
210.7
4.0
208.3
8.2
199.9
126.3
250A
10”
267.4
3.4
260.6
4.0
259.4
9.3
248.8
157.8
300A
12”
318.5
4.0
310.5
4.5
309.5
10.3
297.9
189.4
350A
14”
355.6
4.0
347.6
5.0
345.6
11.1
333.4
220.9
400A
16”
406.4
4.5
397.4
5.0
396.4
12.7
381
252.5
450A
18”
457.2
4.5
448.2
5.0
447.2
14.3
428.6
284.1
500A
20”
508.0
5.0
498.0
5.5
497.0
15.1
477.8
315.6
550A
22”
558.8
5.0
548.8
5.5
547.8
15.9
527
347.2
600A
24”
609.6
5.5
598.6
6.5
596.6
17.5
574.6
378.7
650A
26”
660.4
5.5
649.4
8.0
644.4
18.9
622.6
410.3
700A
28”
711.2
5.5
700.1
8.0
659.2
…..
…..
441.9
750A
30”
762.0
6.5
749.0
8.0
746.0
…..
…..
473.4
800A
32”
812.8
…..
…..
8.0
796.8
…..
…..
505
LƯU Ý:
Sản phẩm Co hàn 45° công nghiệp, inox 304, SCH40, size DN150 được phát triển liên tục, thông tin có thể có thay đổi mà không kịp thời thông báo đến Quý khách hàng!
