Cấu Tạo Van Nước Một Chiều: Giải Pháp Bảo Vệ Hệ Thống Đường Ống Hiện Đại

Trong hệ thống cấp nước dân dụng và công nghiệp, sự ổn định của dòng chảy là yếu tố then chốt để đảm bảo tuổi thọ thiết bị. Bạn đã bao giờ đối mặt với tình trạng máy bơm kêu gào thảm thiết, áp lực nước không ổn định, hay nghiêm trọng hơn là hiện tượng nước chảy ngược gây hỏng hóc máy bơm ngay sau khi dừng hoạt động? Đây chính là những dấu hiệu cảnh báo hệ thống của bạn đang thiếu hoặc sử dụng sai van nước một chiều.

Việc hiểu rõ cấu tạo van nước một chiều không chỉ giúp bạn lựa chọn thiết bị phù hợp mà còn là cách để tối ưu hóa hiệu suất vận hành, ngăn chặn thất thoát áp suất và bảo vệ máy bơm khỏi những tác động tiêu cực từ dòng chảy ngược. Bài viết này sẽ phân tích chi tiết từ kỹ thuật đến thực tế để giúp bạn làm chủ thiết bị quan trọng này.

Vì Sao Van Nước Một Chiều Là Thiết Bị Quan Trọng Trong Hệ Thống Đường Ống?

Trong các hệ thống đường ống phức tạp, việc kiểm soát hướng di chuyển của lưu chất là bắt buộc. Nếu không có van một chiều nước, dòng chảy sẽ không thể duy trì theo một hướng cố định. Khi máy bơm dừng lại, cột áp trong đường ống sẽ ép nước chảy ngược về phía máy bơm, gây ra hiện tượng quay ngược cánh quạt, làm hỏng phớt và motor.

Hơn nữa, sự thiếu vắng thiết bị này còn dẫn đến các hiện tượng:

• Mất áp hệ thống: Nước không được giữ lại trong ống gây tụt áp liên tục, máy bơm phải khởi động lại thường xuyên, làm tăng tiêu thụ điện năng.

• Hiện tượng va đập thủy lực (Búa nước): Dòng chảy ngược va chạm đột ngột tạo ra áp suất cực lớn, gây rung lắc mạnh, lâu ngày làm nứt vỡ đường ống và các khớp nối.

• Hỏng thiết bị đo: Các đồng hồ đo áp suất, lưu lượng kế dễ bị sai lệch hoặc hỏng do dòng chảy ngược tác động lên bộ phận cảm biến.

Vai trò của một chiếc van nước một chiều chất lượng chính là "chốt chặn" an toàn, đảm bảo dòng chảy chỉ di chuyển theo một chiều duy nhất, giúp bảo vệ toàn diện máy bơm và hệ thống phụ trợ phía sau.

Van Nước Một Chiều Là Gì?

Van nước một chiều là thiết bị cho phép dòng nước đi theo một hướng và tự động ngăn dòng chảy ngược trong hệ thống đường ống. Đây là một thiết bị tự vận hành hoàn toàn, có nghĩa là nó không cần bất kỳ tác động nào từ con người hay nguồn điện điều khiển bên ngoài. Khi áp lực nước theo hướng mong muốn đủ lớn, van sẽ tự động mở ra; khi nước có xu hướng quay lại hoặc ngừng chảy, van sẽ đóng lại nhờ trọng lực hoặc lực đàn hồi của lò xo.

Nhờ khả năng "tự động hóa" này, van được ứng dụng phổ biến trong hầu hết các hệ thống máy bơm nước gia đình, hệ thống tưới tiêu, tòa nhà cao tầng cho đến các nhà máy sản xuất cần quy trình khép kín.

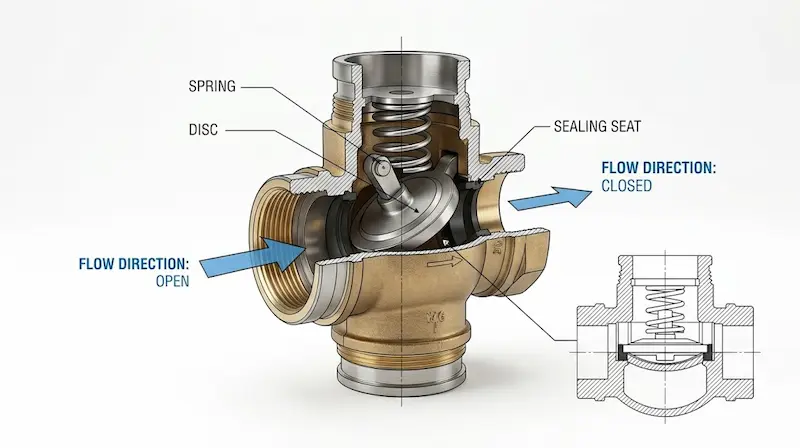

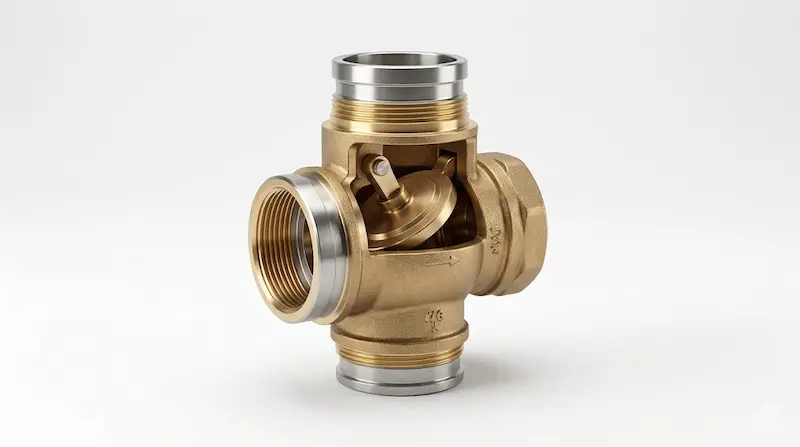

Cấu Tạo Van Nước Một Chiều Gồm Những Bộ Phận Nào?

Để đảm bảo khả năng đóng kín và phản ứng nhanh, cấu tạo van nước một chiều được tối ưu hóa qua các thành phần chính:

• Thân van: Là lớp vỏ bảo vệ, nơi chịu toàn bộ áp lực của lưu chất, thường được đúc từ gang, đồng, inox hoặc nhựa cao cấp.

• Đĩa van/Lá lật: Đây là bộ phận "trái tim", thực hiện nhiệm vụ đóng mở cửa van. Nó có thể chuyển động xoay quanh một trục (lá lật) hoặc trượt dọc (cối).

• Lò xo: Một số loại van sử dụng lò xo để tạo lực đóng nhanh, giúp giảm va đập thủy lực. Độ cứng của lò xo quyết định độ nhạy của van – lò xo quá cứng sẽ làm tăng tổn thất áp suất, lò xo quá yếu sẽ không đóng kịp thời.

• Trục van: Điểm tựa cho đĩa van chuyển động.

• Gioăng làm kín: Thường làm bằng cao su hoặc Teflon. Đây là bộ phận nhạy cảm nhất, nếu gioăng bị rách hoặc lão hóa, nước sẽ rò rỉ ngược lại ngay cả khi van đã đóng.

Mỗi chất liệu (đặc biệt là vật liệu gioăng) đều có ảnh hưởng trực tiếp đến khả năng chống chịu nhiệt độ và hóa chất của thiết bị.

Nguyên Lý Hoạt Động Của Van Nước Một Chiều

Nguyên lý làm việc của van rất logic: dựa hoàn toàn vào chênh lệch áp suất.

• Khi dòng chảy đúng chiều: Áp lực từ máy bơm hoặc cột nước đẩy đĩa van ra khỏi vị trí làm kín, cho phép lưu chất đi qua một cách tự do.

• Khi dòng chảy đảo chiều hoặc ngừng: Đĩa van dưới tác động của trọng lực hoặc lực đàn hồi của lò xo sẽ ngay lập tức được ép chặt vào vòng đệm làm kín, chặn đứng dòng chảy ngược.

Tại sao van một chiều chống tụt áp? Bởi vì khi máy bơm tắt, van đóng lại ngay lập tức, giữ toàn bộ cột nước nằm lại trong đường ống phía sau nó. Điều này giúp hệ thống luôn ở trạng thái sẵn sàng, không cần phải "mồi nước" lại từ đầu. Nếu lắp ngược chiều mũi tên trên thân van, đĩa van sẽ luôn đóng chặt, gây tắc nghẽn toàn bộ hệ thống ngay lập tức.

Các Loại Van Nước Một Chiều Phổ Biến Hiện Nay

Tùy vào quy mô và yêu cầu áp suất, chúng ta có các lựa chọn tối ưu:

• Van một chiều lá lật: Cấu tạo đơn giản, bền bỉ, tổn thất áp suất rất thấp. Đây là lựa chọn số 1 cho các hệ thống đường ống lớn hoặc nơi có lưu lượng nước cao.

• Van một chiều lò xo: Đóng cực nhanh nhờ lực đàn hồi, chuyên dùng trong các hệ thống bơm tăng áp để giảm tối đa va đập thủy lực.

• Van một chiều cối: Thiết kế nhỏ gọn, chịu áp suất cao, thường thấy trong các máy bơm mini hoặc hệ thống áp suất trung bình.

• Van một chiều cánh bướm: Thường dùng cho đường ống công nghiệp có kích thước lớn, tối ưu hóa không gian lắp đặt.

Thông Số Kỹ Thuật Quan Trọng Của Van Một Chiều

Để thiết bị bền bỉ, bạn cần quan tâm đến các thông số kỹ thuật:

• Kích thước (DN): Phải tương thích với đường kính ống để không gây co thắt dòng chảy.

• Áp suất làm việc (PN): Hệ thống bơm cao áp cần van gang hoặc inox chịu lực cao, nếu dùng van nhựa sẽ dẫn đến nứt vỡ.

• Nhiệt độ: Với hệ nước nóng, cần lưu ý vật liệu gioăng phải là Viton hoặc cao su chịu nhiệt cao để tránh tình trạng gioăng bị cứng, gây rò rỉ.

• Kiểu kết nối: Ren cho đường ống dân dụng, mặt bích cho đường ống công nghiệp lớn để đảm bảo độ bền.

Chọn sai kích thước sẽ làm giảm lưu lượng (tụt áp) hoặc gây ra tiếng kêu rung lắc khó chịu trong đường ống.

So Sánh Van Một Chiều Lò Xo Và Van Lá Lật

Việc lựa chọn giữa hai dòng này phụ thuộc vào yêu cầu hệ thống:

• Van lò xo: Có lợi thế đóng nhanh, ngăn chặn "búa nước" hiệu quả, phù hợp cho bơm tăng áp, bơm tự động. Tuy nhiên, nó tạo ra tổn thất áp suất lớn hơn một chút do lò xo cản trở dòng chảy.

• Van lá lật: Giá thành rẻ, cấu tạo đơn giản, tổn thất áp suất thấp, phù hợp cho các hệ thống tưới hoặc cấp nước thông thường cần lưu lượng lớn. Tuy nhiên, tốc độ đóng của nó phụ thuộc vào trọng lực nên cần được lắp đúng phương vị (thường là nằm ngang).

Van Nước Một Chiều Được Ứng Dụng Trong Những Hệ Thống Nào?

Van một chiều có mặt ở hầu hết các công trình:

• Máy bơm nước: Đảm bảo nước luôn đầy trong buồng bơm.

• Hệ thống cấp thoát nước: Ngăn nước thải chảy ngược vào nguồn nước sạch hoặc ngăn nước chảy ngược vào bể chứa.

• HVAC & PCCC: Bảo vệ đường ống tránh áp lực phản hồi từ các thiết bị trung tâm.

• Nhà máy xử lý nước: Kiểm soát dòng chảy trong các quy trình hóa chất nghiêm ngặt.

Tình huống thực tế: Trong hệ thống bơm tăng áp cho nhà cao tầng, việc lắp một chiếc van một chiều lò xo trước đầu đẩy của máy bơm giúp tránh việc máy bơm phải hoạt động quá tải do nước chảy ngược lại mỗi khi dừng bơm.

Những Sai Lầm Thường Gặp Khi Lắp Van Một Chiều

1. Lắp sai chiều: Mũi tên trên thân van luôn chỉ hướng dòng chảy mong muốn, nhưng nhiều người thường bỏ qua chi tiết này.

2. Lắp sai phương vị: Một số loại van lá lật bắt buộc phải lắp nằm ngang, nếu lắp thẳng đứng, đĩa van sẽ không thể đóng kín.

3. Bỏ qua bộ lọc (Y-strainer): Các hạt sạn, cặn trong ống là kẻ thù số 1 làm hỏng gioăng van, gây rò rỉ chỉ sau thời gian ngắn.

4. Sử dụng van rẻ tiền: Van kém chất lượng có lò xo dễ gỉ sét, đĩa van không kín, dẫn đến việc phải thay thế thường xuyên – một sự lãng phí không đáng có.

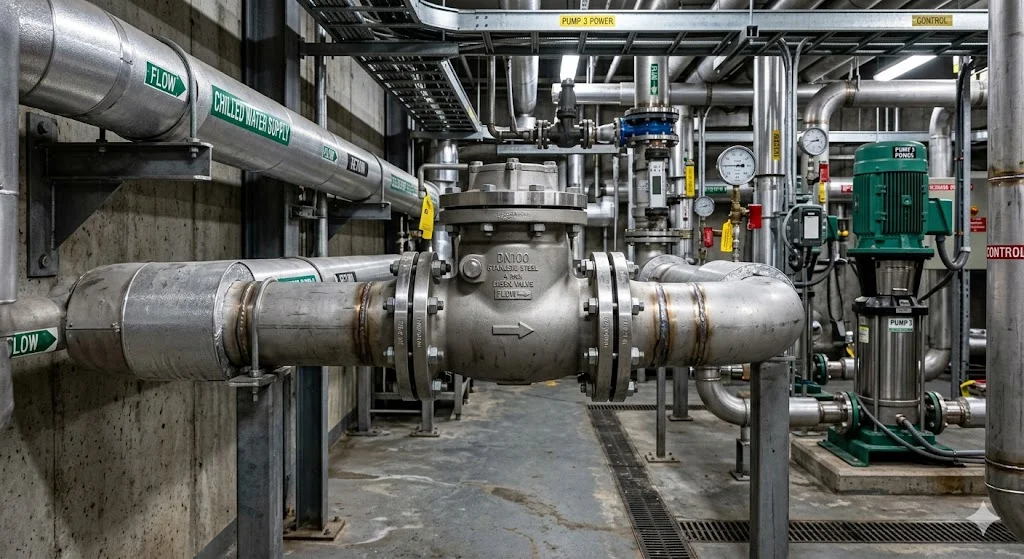

Hướng Dẫn Lắp Đặt Van Một Chiều Đúng Kỹ Thuật

• Bước 1: Kiểm tra chiều mũi tên trên thân van và hướng nước chảy trong hệ thống.

• Bước 2: Vệ sinh sạch các đường ren hoặc bề mặt mặt bích để đảm bảo kín khít.

• Bước 3: Lắp đặt van vào vị trí, sử dụng băng tan hoặc gioăng làm kín đúng kỹ thuật.

• Bước 4: Siết chặt các bu lông hoặc ren đúng lực.

• Bước 5: Kiểm tra: Cho hệ thống chạy thử ở áp suất thấp trước khi tăng lên mức tối đa để phát hiện rò rỉ.

Câu Hỏi Thường Gặp Về Cấu Tạo Van Nước Một Chiều

FAQ 1: Van nước một chiều hoạt động như thế nào?

 Nó hoạt động dựa trên áp lực dòng chảy. Khi nước đúng chiều, áp lực đẩy đĩa van mở ra; khi nước dừng, đĩa van đóng lại nhờ lò xo hoặc trọng lực.

FAQ 2: Van một chiều có cần dùng điện không?

 Không, đây là thiết bị cơ khí, tự vận hành hoàn toàn dựa trên áp lực thủy lực.

FAQ 3: Cấu tạo van nước một chiều lò xo và lá lật khác nhau gì?

 Van lò xo đóng nhanh, chống va đập tốt hơn; van lá lật tổn thất áp suất thấp, giá thành kinh tế hơn.

FAQ 4: Khi nào nên thay van một chiều?

 Khi bạn thấy hiện tượng tụt áp sau khi tắt bơm hoặc nghe tiếng nước chảy ngược, rò rỉ tại thân van.

FAQ 5: Van một chiều có gây tụt áp không?

 Có, mọi thiết bị lắp trên đường ống đều gây tụt áp một phần. Việc chọn van chất lượng giúp giảm tối đa chỉ số này.

Hiểu Rõ Cấu Tạo Van Một Chiều Giúp Chọn Đúng Thiết Bị Cho Hệ Thống

Việc hiểu rõ cấu tạo van nước một chiều không chỉ là nắm bắt kỹ thuật, mà là cách để bạn bảo vệ toàn bộ hệ thống khỏi các sự cố hỏng hóc tốn kém. Một thiết bị tưởng chừng đơn giản nhưng lại đóng vai trò sống còn trong việc duy trì áp lực, bảo vệ máy bơm và ổn định dòng chảy lâu dài.

Đừng để hệ thống đường ống của bạn phải "gánh chịu" những tổn thương không đáng có do sự vắng mặt của thiết bị bảo vệ này.
