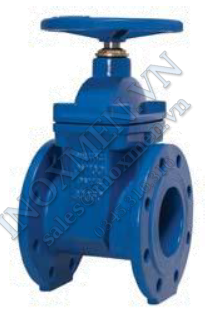

F4 resilient gate valve PN10-PN16

Van cổng van cửa ty chìm F4 PN10-PN16

Technical Data

  • Size; DN40-DN1000
  • Design standard: EN1171, DIN 3352, EN1704-1
  • Face to face: EN558-1 Series14, DIN3202 F4
  • Flange connection: EN1092-2, ISO7005-2
  • Shell test pressure: 24bar
  • Seat test pressure: 17.6bar

Parts Material Table

No.

Part name

Parts materials

1

Body

Ductile iron GGG50

2

Wedge

Ductile iron GGG50

3

Wedge coating

NBR/EPDM

4

Wedge nut

Copper Alloy

5

Stem

Stainless steel

6

Bonnet Gasket

NBR/EPDM

7

Bonnet

Ductile iron GGG50

8

O ring back sealing

NBR/EPDM

9

Stem collar

Stainless steel/brass

10

O-ring

NBR/EPDM

11

O-ring

NBR/EPDM

12

Stuffing nut

Copper Alloy

13

Dust guard

NBR/EPDM

14

Hand wheel

Ductile iron GGG50

15

Stem cap

Ductile iron GGG50

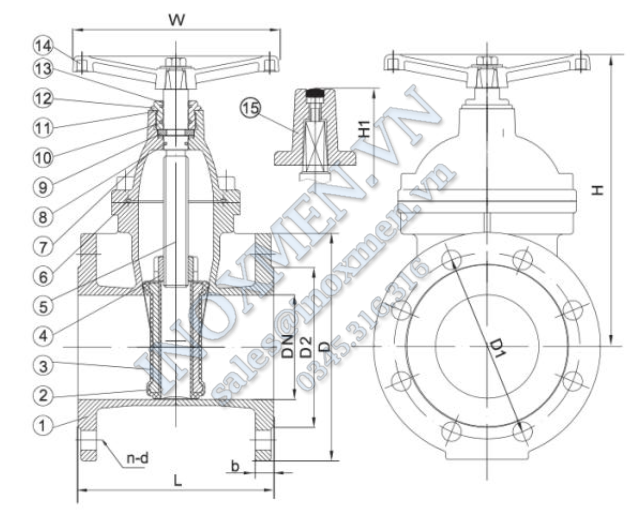

Connecting dimensions

Size

L

D

b

EN 1092-2 PN10

EN 1092-2 PN16

H

H1

W

D1

D2

n-d

D1

D2

n-d

DN40

140

150

19

110

84

4-19

110

84

4-19

180

225

160

DN50

150

165

19

125

99

4-19

125

99

4-19

195

240

160

DN65

170

185

19

145

118

4-19

145

118

4-19

225

265

200

DN80

180

200

19

160

132

8-19

160

132

8-19

255

295

200

DN100

190

220

19

180

156

8-19

180

156

8-19

285

325

200

DN125

200

250

19

210

184

8-19

210

184

8-19

345

380

250

DN150

210

285

19

240

211

8-23

240

211

8-23

385

420

250

DN200

230

340

20

295

266

8-23

295

266

12-23

465

500

320

DN250

250

400

22

350

319

12-23

355

319

12-28

565

590

370

DN300

270

455

24.5

400

370

12-23

410

370

12-28

645

670

370

LƯU Ý: Số liệu, hình ảnh về Van cổng van cửa ty chìm F4 PN10-PN16 chỉ mang tính chất tham khảo, catalogue này có thể đã thay đổi mà không kịp thông báo trước tới Quý khách hàng.
