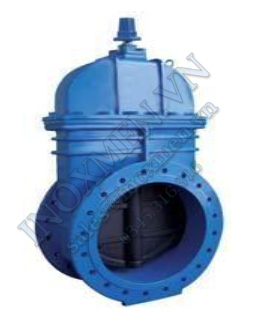

F4-F5 resilient gate valve PN10-PN16

Van cổng ty chìm F4-F5 nối bích PN10-PN16

Technical Data

  • Size; DN40-DN1000
  • Design standard: EN1171,DIN 3352, EN1704-1
  • Face to face: EN558-1 Series14, DIN3202 F5
  • Flange connection: EN1092-2, ISO7005-2
  • Shell test pressure: 24bar
  • Seat test pressure: 17.6bar

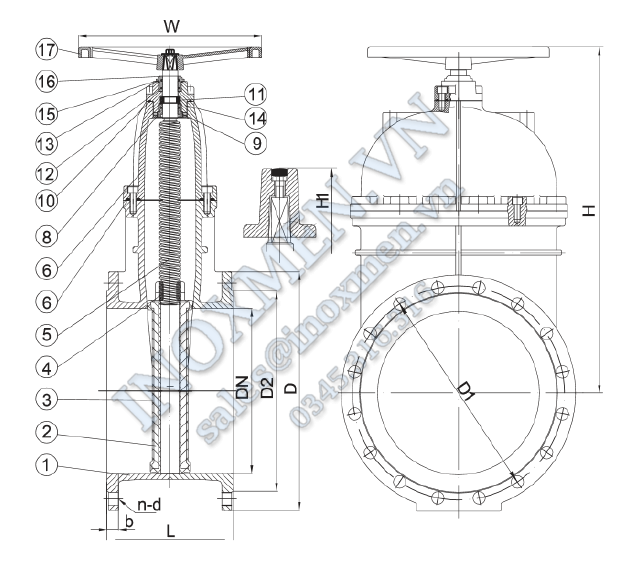

Parts Material Table

No.

Part name

Parts materials

1

Body

Ductile iron GGG50

2

Wedge

Ductile iron GGG50

3

Wedge coating

NBR/EPDM

4

Wedge nut

Copper Alloy

5

Stem

Stainless steel

6

Bonnet Gasket

NBR/EPDM

7

Bonnet

Ductile iron GGG50

8

O ring back sealing

NBR/EPDM

9

Stem collar

Stainless steel/brass

10

O-ring

NBR/EPDM

11

O-ring

NBR/EPDM

12

Stuffing nut

Copper Alloy

13

Dust guard

NBR/EPDM

14

Hand wheel

Ductile iron GGG50

15

Stem cap

Ductile iron GGG50

Connecting dimensions

Size

L

D

b

EN 1092-2 PN10

EN 1092-2 PN16

H

W

F4

F5

n-d

D1

D2

n-d

F4

F5

DN350

290

550

520

26.5

460

429

16-23

470

429

16-28

762

450

DN400

310

600

580

28

515

480

16-28

525

480

16-31

836

450

DN450

330

650

640

30

565

530

20-28

585

548

20-31

957

640

DN500

350

700

715

31.5

620

582

20-28

650

609

20-34

1036

640

DN600

390

800

840

36

725

682

20-31

770

720

20-37

1188

640

DN700

430

900

910

39.5

840

794

24-31

840

794

24-37

1450

800

DN800

470

1000

1025

43

950

901

24-34

950

901

24-41

1660

1000

DN1000

550

1200

1255

50

1160

1112

28-37

1170

1112

28-44

2100

1000

LƯU Ý: Số liệu, hình ảnh về Van cổng ty chìm F4-F5 nối bích PN10-PN16 chỉ mang tính chất tham khảo, catalogue này có thể đã thay đổi mà không kịp thông báo trước tới Quý khách hàng.
