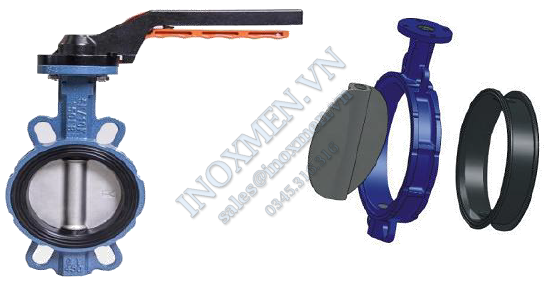

Soft seated wafer type butterfly valve PN10-PN16

Van bướm gioăng mềm nối wafer áp PN10-PN16

Technical Data

  • Size; DN40-DN1200
  • Design standard: BS5155, API609, EN593
  • Mounting pad: ISO5211
  • Face to face:API609, EN558-1-20
  • Flange connection: DIN2501 PN10&PN16, ASME B16.1 125LB and 150LB and so on.

Parts Material Table

No.

Part name

Parts materials

1

Body

Cast iron/ductile iron/carbon steel

2

Seat

EPDM/NBR

3

Disc

DI/CF8/CF8M

4

Stem

SS410/SS304/SS316

5

Bushing

PTFE/bronze

6

O-ring

EPDM/NBR/VITON

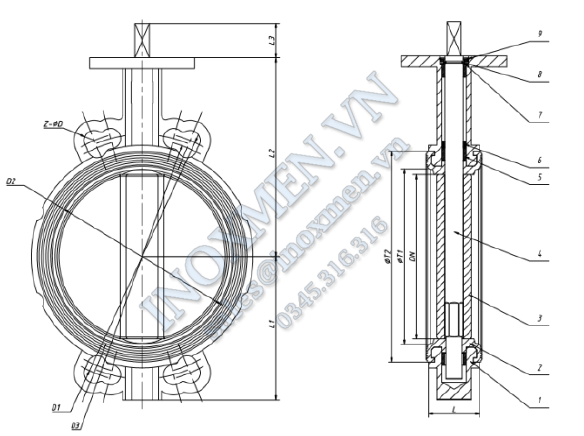

Connecting dimensions

Size

L

L1

L2

L3

D1

D3

D2

ΦA

ΦB

F*F

Z-ΦD

N-ΦE

ΦT1

ΦT1

DN40

33

66

131.5

22

125

105

52.2

90(70)

70(50)

9

4-16

4-10

56.5

82

DN50

43

86

140

22

145

130

63.9

90(70)

70(50)

9

4-16

4-10

68.5

105

DN65

46

94

154

22

160

145

78.5

90(70)

70(50)

9

8-16

4-10

82.5

119

DN80

46

110

173

25

190

165

104

90

70

11

8-16

4-10

107

145

DN100

52

128

189

30

220

200

123.3

90

70

14

8-16

4-10

127

172

DN125

56

140.5

199

30

250

230

155.4

90

70

14

8-20

4-10

159

204

DN150

56

170

236

35

295

280

202.3

125

102

17

12-20

4-12

208

250

DN200

60

205

277

24

255

345

250.3

125

102

22

12-24

4-12

254

305

3DN250

68

238.5

317

24

410

390

301.3

150

125

22

12-24

4-14

307

355

DN300

78

265

360

29

470

435

333.3

150

125

27

16-24

4-14

337

402

DN350

78

302

390

29

525

495

394

175

140

27

16-27

4-18

395.7

470

DN400

102

330

412

29

585

555

440.5

210

165

27

20-27

4-22

446.8

515

DN450

114

366

470

38

650

605

491.2

210

165

36

20-30

4-22

498.5

565

DN500

127

438

533

38

770

715

591.7

210

165

36

20-33

4-22

598.6

670

DN700

165

500

601.5

60

840

810

695

300

254

46

24-39

8-18

697

775

DN800

190

560

660.5

60

950

920

795

300

254

46

24-45

8-18

797

875

LƯU Ý: Số liệu, hình ảnh về Van bướm gioăng mềm nối wafer áp PN10-PN16 chỉ mang tính chất tham khảo, catalogue này có thể đã thay đổi mà không kịp thông báo trước tới Quý khách hàng.
